A Lambda Szonda Ellenőrzése és Fontossága a Járművekben

A lambda-szonda, vagy kevésbé ismert nevén oxigénszenzor, a kipufogó rendszer elengedhetetlenül fontos alkatrésze. Nincs korszerű motorvezérlő rendszer lambda szonda (oxigén szenzor) nélkül, mivel benzines modellekben a benzin-levegő keverék összetételére jelentős ráhatása van, így a motorvezérlő rendszerben kiemelt jelentőséggel bír.

Az 1970-es években a Volvo fejlesztette ki, és napjainkra az autógyártásban standarddá vált. A mai modern autókban már akár két lambda-szondát is elhelyeznek, a korszerű és szigorú környezetvédelmi sztenderdeknek megfelelő gépjárműveknél közvetlenül a katalizátor elé helyezik a második oxigénérzékelőt.

Mi a Lambda Szonda Feladata?

Az oxigén szenzor tulajdonképpen összehasonlítja a külső levegő oxigéntartalmát a kipufogógázban lévő oxigéntartalommal. A lambda szonda az oxigéntartalmát méri a kipufogó gáznak, majd a mért jelet a motorvezérlőnek küldi, amely eldönti, hogy milyen mértékben és milyen irányba kell beavatkozni a keverék összetételébe.

Kettős feladatot lát el: egyrészről garantálja, hogy a katalizátor elegendő oxigént kapjon a működéshez, másrészt méri a kipufogógáz oxigéntartalmát, amely elengedhetetlen a levegő és üzemanyag arányának kontrollálásához. Ez a motor üzemanyag ellátását biztosító befecskendező rendszernek egy nagyon fontos jel, ráadásul a károsanyag emissziót közvetlenül befolyásolja.

Az OBD (öndiagnosztikára képes) rendszerrel felszerelt autók folyamatosan monitorozzák működését, és amikor valami hibát észlelnek, azonnal felvillan egy sárga check engine lámpa a műszerfalon.

A Lambda Szonda Működése és Típusai

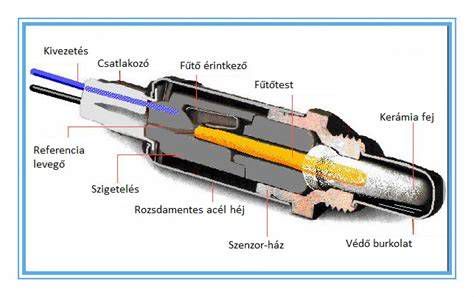

Az oxigén szenzor három fő részből áll össze: van az érzékelő, ami egy bevonattal ellátott kerámia test, van a belsejében elhelyezett fűtőtest, valamint az egészet összefogó ház. A belső kerámia test egy szilárd elektrolitot képez, amelynek két oldalán eltérő koncentrációjú oxigén esetén feszültségkülönbség keletkezik. Minél nagyobb az oxigén koncentráció különbsége, annál nagyobb a feszültség. Ha a keverék túl dús, csökkenteni kell a befecskendezett mennyiséget és fordítva.

Az alkatrész csak akkor működik megfelelően, ha már elérte a nagyjából 300 Celsius fokos üzemi hőmérsékletét. Mivel a kipufogógázoknak időre van szükségük a felmelegítéséhez, a korszerű szondák beépített fűtéssel rendelkeznek, amelyek sokkal rövidebb felmelegedési időt biztosítanak. A régi, fűtés nélküli szondákat nagyon közel kellett helyezni a motorhoz.

A szonda a kipufogógázok oxigéntartalmának függvényében változtatja a feszültségét, pontosabban feszültséget generál. Szegény keveréknél 0-0,3V, dúsnál 0,7-0,9V körüli ez az érték, ami a hagyományos, ún. Nernst szondára és a planár szondára igaz.

Az ideális, sztöchiometrikus, lambda=1 értékű keverékösszetételhez közelítésre, illetve ebből a tartományból történő kilépésre - nagyon szűk mezőn, az ún. lambda ablakon belül - nagy feszültségváltozással válaszol. A vezérlőegység ennek alapján, ha dús a keverék, szegényíti, ha szegény, akkor dúsítja azt, a befecskendező szelepek nyitási idejét változtatva. A szokásos szabályozási sáv lambda értéke 0,97-1,03, ezt a tartományt nevezzük lambda ablaknak. Ilyenkor a szabályozás visszacsatolásos (closed loop).

A lambda szondák főbb típusai:

• Cirkónium-dioxid (feszültség-ugrás szonda): Kb. 300 °C-tól kezd el működni, feszültséget hoz létre. A Nernst-szonda belső felépítése szerint a szondakerámia a menetes fémházba kerül beszerelésre, elől furatokkal ellátott vagy felhasított védőcső takarja. A cirkondioxid kerámia tulajdonsága, hogy kb. 300 Celsius fok fölött átereszti az oxigénionokat. A belül üreges szondakerámia külső és belső oldalát is egy vékony rétegben felvitt platinaréteg borítja, ez tölti be az elektróda szerepét.
• Titán-dioxid (ellenállás-ugrás szonda): Kb. 500 °C-on válik üzemképessé. Nem feszültséget hoz létre, hanem az ellenállása változik. Értékelése a feszültség esés mérésén alapul, 5V-os referencia áramkörre van szüksége, amit a motorvezérléstől kap. Nagyon kevés motornál találkozhatunk ezzel a szondatípussal, pl. a BMW, az Opel, a Volvo néhány típusán.
• Planár szonda: Bonyolultabb szerkezet a Bosch által kifejlesztett lapos mérőcellás (planár) szonda. A generált feszültség értéke itt is 0 és 1 Volt közötti. A kerámia egység magában foglalja a mérőcellát és a fűtőegységet is. A planár szonda lényegesen jobb tulajdonságokkal bír, mint a Nernst-szonda: már 150 Celsius fokos kipufogógáz hőmérsékleten működik, így a "megszólalási ideje" rendkívül kicsi, 3-5 másodperc. Akár 930 fokos hőmérsékletet is elvisel, várható élettartama hosszú.
• Szélessávú lambda szonda: Rendkívül széles lambda tartományban képes érzékelni a keverék összetételét. Szegény keverék esetén pozitív szivattyú áramot, dús keverék esetén negatív szivattyú áramot mér. Extra széles működési tartományban dolgozik, 0,7-4 lambda érték között. A szonda lelke a szivattyúcella, amely oxigén-ionokat "pumpál" a szenzor "hagyományos" (Nernst) cellájához. A szivattyúzáshoz szükséges áram arányos a két cella közötti oxigénkoncentráció-különbséggel. Szegény keverékes közvetlen befecskendezésű rendszereknél csakis ez jöhet számításba, de a legtöbb részecskeszűrős dízelmotornál is megtalálható.

Lambda Szonda Típusok Összehasonlítása

Miért Fontos a Megfelelően Működő Lambda Szonda?

A lambda-szonda megfelelő műszaki állapota kiemelten fontos. Több ok miatt is előnyös, ha ideális a motorban a levegő-üzemanyag összetétel, de legfőképp a katalizátor hatékonysága miatt. Fontos szerepet játszik abban, hogy az autó szén-dioxid (CO2) és egyéb szennyező anyag kibocsátása megfeleljen az Európai Uniós előírásoknak.

A meghibásodás következtében fokozódhat az üzemanyag-felhasználás, növekedhet a környezetszennyezés, csökkenhet a motorteljesítmény, és extra költségek jelentkezhetnek. A környezeti terhelés csökkentése mellett, pénzügyi megfontolás miatt is érdemes extra figyelmet fordítani az oxigén érzékelőre.

Otto-motor esetében a működésképtelen lambda szonda jelentős túlfogyasztást okozhat, a benzinben túl dús keverék ráadásul lemossa a hengerfalról az olajfilmet, ami rendellenes motorkopáshoz vezet. A benzinnel felhígult motorolaj kenési problémákat okozhat. A dús keverék miatt a katalizátor hatékonysága drasztikusan leesik, a környezetet feleslegesen terheljük.

Sokan úgy gondolják, hogy a lambda szonda csak a környezetszennyezés csökkentése miatt került az autóba, és előszeretettel szerelik ki. A helyzet azonban az, hogy ha nincs a helyén, nem csak a környezetet fogjuk jobban károsítani, de a járművünket is. Ugyanis lambda szonda nélküli használat esetén a többi alkatrész épségét is veszélyeztetjük. Ugyanez a helyzet, ha hibás szondával közlekedünk, ezért a cseréjét nem érdemes halogatni.

Íme egy fiktív példa az extra költségekre:

• Átlagos üzemanyag fogyasztás: 7 liter / 100 km
• Lambda-szonda hiba miatti üzemanyag felhasználás hatékonyság csökkenés: 10%
• Átlag havi menettáv: 600 km
• Extra üzemanyag: 600 * 7 * 10% / 100 = 4,2 liter
• Üzemanyag ár: 560 forint (2023 májusában)
• Extra költség: 4,2 * 560 = 2352 forint / hó
• Extra költség egy év alatt: 28224 forint

Jól látható, hogy a lambda-szonda hiba igen nagy költségnövekedéshez vezethet, így érdemes probléma esetén mielőbb szervizhez fordulni.

Lambda Szonda Hiba Jelei: Így Ismerhető Fel a Műszaki Probléma

A lambda-szonda hiba súlyos konzekvenciákkal járhat. Fokozhatja az üzemanyag használatot, amely nem csupán költséges, de környezetszennyező is. Továbbá növelheti a károsanyag kibocsátást. Az alábbiakban összefoglaltuk azokat a jeleket, amelyekről felismerhető a lambda-szonda meghibásodás.

A leggyakoribb tünetek:

• Csökkenő motorteljesítmény gyorsulást követően: Ha azt tapasztalja, hogy csökken a motorteljesítmény gyorsulást követően, könnyen lehet, hogy a lambda-szonda hiba a felelős a romló motorteljesítményért.
• Fokozott káros gázemisszió: Sajnos, a megemelkedett káros gázkibocsátás nem észlelhető otthoni körülmények között. Így az oxigénérzékelőt érintő hibák kizárólag speciális eszközökkel ismerhetőek fel.

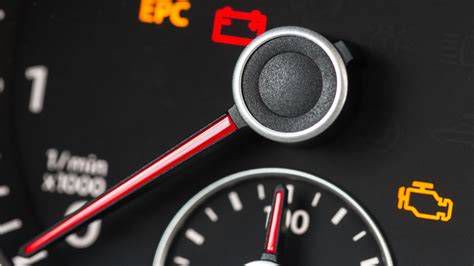

• Hibajelzés a műszerfalon: A műszerfalon felvillanó hibajelzés (Check Engine lámpa) az egyik leggyakoribb árulkodó jel a lambda-szonda hiba kapcsán. Fontos megjegyezni, hogy a Check Engine hibajelzés egyéb hibára is utalhat, ezért ilyenkor forduljon szervizhez mielőbb!
• Megemelkedett üzemanyag fogyasztás: Ha indokolatlanul magas az üzemanyag fogyasztás, a hibás oxigénérzékelő téves jeleket adhat az ECU-nak, amely fokozhatja az üzemanyag felhasználást.
• Rándulás induláskor: Sok oka lehet annak, hogy az autó induláskor megrándul. Azonban az egyik leggyakoribb a lambda-szonda szenzort érintő meghibásodás.
• Ingadozó alapjárat: A motor rángatása mellett az alapjárat is elég ingadozó teljesítményt nyújthat.

Lambda Szonda Ellenőrzése és Diagnosztikája

Az első lépés, amit ilyenkor meg kell tennünk, hogy ellenőrizzük a lambda szonda állapotát. A lambda-szonda hiba kiszűrése általában motor diagnosztikával és műszaki inspekcióval történik. Ezt kizárólag a megfelelő eszközök és szakértelem birtokában lehet elvégezni, így a lambda-szonda hiba kiszűrése otthoni körülmények között nem lehetséges.

Előfordulhat, hogy valamilyen lerakódás okozza a gondot. Ilyen esetekben esélyünk van csere nélkül megúszni a dolgot. Speciális tisztítóadalék segítségével házilag is orvosolhatjuk a problémát. Egy gyakori probléma a légtömegmérő elkoszolódása miatt fellépő hibásan működő légtömegmérés, ami alacsonyabb jelet és rövidebb befecskendezési időt eredményez, szegényebb keveréket okozva. A légtömegmérő tisztítása féktisztítóval és pici levegővel segíthet.

Figyelembe veendő tényezők az ellenőrzés során:

• Nincs kipufogó oldalon tömítetlenség.
• Nincsenek mechanikus motor problémák.
• A motor terhelést érzékelő szenzorok tökéletesen működnek.
• A befecskendező rendszer tökéletesen működjön, nincsen keveset szállító injektor vagy behugyozó injektor.
• Nincs dugulás a levegő ellátó rendszerben.
• Nincs túl magas benzinnyomás.

Diagnosztikai értékek:

• Rövid távú üzemanyag korrekció (Short term fuel trim, STFT): Azt mutatja meg, hogy a lambda szonda jele alapján a pillanatnyi üzemi állapotban milyen mértékben kell korrigálni a befecskendezett üzemanyag mennyiséget. Normális, ha ±10% körüli értéken mozog. Gyorsan változó érték.
• Hosszú távú üzemanyag korrekció (Long term fuel trim, LTFT): Megközelítőleg egy kalkulált átlagérték a sok rövidtávú üzemanyag korrekcióból. Az üzemanyag korrekciók előnye, hogy a rendszer rugalmas lesz, alkalmazkodó képességgel rendelkezik. Fontos megjegyzés: ±20-25% körüli értékeknél a motorvezérlőegység (egy bizonyos idő után, motorvezérlésétől függően) hibakódot ír be rá.

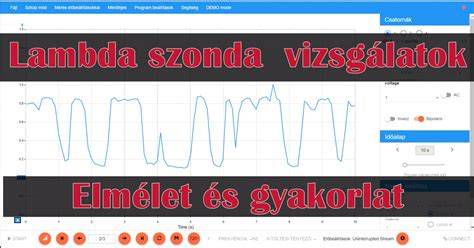

A hagyományos lambda szondák szakszerű ellenőrzése kizárólag oszcilloszkóppal lehetséges. A mindennapi gyakorlatban a legtöbb szerviz természetesen diagnosztikai készülékkel vizsgálja a lambda szondákat, a keverékkorrekciós értékeket figyelve.

Szélessávú Lambda Szonda Ellenőrzése

A szélessávú érzékelőket diagnosztikai eszközökkel kell ellenőrizni. Az esetek többségében a szivattyúáramot egy szabványos műhelyben nem lehet multiméterrel megmérni, hiszen ez a mérés olyan speciális eszközöket igényel, amelyek képesek nagyon alacsony értékű áram mérésére (a szabványos multiméterek nem képesek egy vagy két milliamper értéket mérni!). Szükség van egy diagnosztikai eszközre.

A "Soros adatok" menüben a szivattyúáramot pozitív vagy negatív értékként is megfigyelhetjük. Néhány leolvasó eszköz az "Equivalency ratio equal to Lambda" értéket grafikonként is megjelenítheti. A polaritás alatt (mínusz vagy plusz) azt értjük, hogy a motor dús vagy szegény keverékkel dolgozik-e.

A szélessávú érzékelő rossz vagy rendellenes jelzéseinek számos különböző oka lehet, és ez nem mindig egy hibás lambda-érzékelő. Az alábbiakban felsorolunk néhány okot:

• Helytelen légtömeg áramlás mérés, ami rossz befecskendezési időzítéshez vezet;
• Üzemanyag-szivattyú, befecskendező stb. problémák;
• Légszivárgás (a kipufogórendszerben/légbeszívó körben);
• Gyújtási rendszer problémák;
• Gyenge motorállapot;
• Hibás EGR-szelep.

A vezérlőegységek fejlődésével a lambda szondák jelének feldolgozása, hibadiagnosztikájuk is jelentős fejlesztésen ment át. Egy korszerű motorirányítás általában el tudja dönteni, hogy egy szonda működik-e, és ha hiba lép fel, az a szonda hibája, vagy esetleg más probléma merül fel. Ennek ellenére még mindig napi szinten találkozunk olyan esetekkel, amikor az ECU lambda szonda hibának véli, ha például a tartósan szegény keverék miatt a szonda kimenő feszültsége 0V körüli marad. Ez azért veszélyes, mert a letárolt hibaüzenet ilyenkor a lambda szondára vonatkozik: a P0130-as kódcsoport tagjaival nagyon gyakran találkozunk akkor is, amikor a P0170-es hibakódoknak kellene megjelenni.

Lambda Szonda Csere és Karbantartás

A lambda-szonda élettartama körülbelül 150 000 kilométer, azonban meghibásodások és egyéb tényezők miatt ennél gyakrabban is szükséges lehet a lambda-szonda cseréje. A csereperiódust megelőzően is szükségessé válhat új alkatrészt beszerezni, melynek gyakori oka a motorhiba miatti kipufogógáz szivárgás, ami kárt tehet az érzékeny szenzorban. Egy szonda általában 150-180 ezer km után kiöregszik, lelassul, a csúcstól-csúcsig feszültség értéke erősen lecsökken. Ilyenkor csak a csere segít.

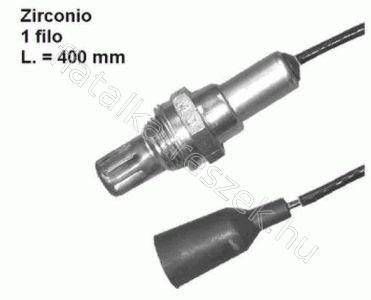

Ha a bajok még a tisztítás után sem szűnnek meg, akkor sajnos nincs más megoldás, ki kell cserélni az alkatrészt. Ezt meg lehet oldani házilag is, mert nem egy nagy ördöngösség, bár célszerű szakemberre bízni a dolgot. A lambda szonda cseréje nem minden esetben problémamentes. Már akár 8-10 éves autóknál is gyakran kell a csere során menetet javítani, és sokszor mindezt elképesztően rossz hozzáférési körülmények között.

Mire figyeljünk a csere során?

• Minőség: Az oxigén szenzor tipikusan az az alkatrész, amit nem érdemes bontóból használtan venni, mert állapota, működőképessége kívülről láthatatlan. A noname fajták kerülendőek, érdemes mindenképp márkás lambda szondában gondolkodni. A BOSCH, DENSO, NGK NTK, DELPHI, MOBILETRON mind megbízható márkák.
• Kompatibilitás: Annak ellenére, hogy a csatlakozója átalakítható és a menete szinte mindig 18-as, nem biztos, hogy kompatibilis egyik a másikkal. A gyártó cikkszám pontos betartása kiemelten fontos: alvázszám alapján a megfelelő cikkszámú termék azonosítása, esetleges cseretermék vagy továbbfejlesztett alkatrész kinyomozása az első lépés.
• Meghúzási nyomaték: Előírt meghúzási nyomaték: 35-55 Nm, típusfüggő. Az új szondák meneteit a gyártó rendszerint hőálló grafitos zsírral látja el, esélyt adva a szonda későbbi roncsolásmentes eltávolításának.
• Planár vs. Nernst: Planár szondát "mezeire" cserélni semmiképp sem ajánlott, a lambda-szabályozás sínylené meg a gyengébb műszaki jellemzőket.

A jó hír az, hogy mára már nagyon sok, jó minőségű utángyártott oxigén szenzort lehet kapni, amelyek hasonlóan tartósak, mint a gyári első szerelésűek. A Bárdi Autó szakértői a Denso szondákat ajánlják, amelyek csúcsminőséget képviselnek a piacon.
