A Mercedes Sprinter 315 CDI elektromos rendszereinek megbízható működéséhez elengedhetetlen a biztosítékok szerepének és elhelyezkedésének ismerete. Bár a biztosítékok feladata az áramkörök védelme, meghibásodásuk esetén fontos tudni, hogyan lehet hozzáférni és diagnosztizálni a problémát.
A Biztosítékok Elhelyezkedése a Mercedes Sprinterben
A biztosítékok egy speciális blokkban találhatók a kormányoszlop alatt. Hozzáférésükhöz ki kell nyitni a képen látható fedelet. A fedelet az 1-es irányban kell kinyitni, a 2-es irányban pedig bezárni.
A fedél belsejében található egy táblázat, amely leírja a biztosítékok helyét. Minden biztosíték számozott, így könnyen beazonosítható a meghibásodott elem. Fontos megjegyezni, hogy a biztosítékok pontos helye a módosítástól függően változhat.
Speciális Biztosítékok
Néhány biztosíték nem a fő blokkban található. Például a fűtőventilátor biztosítéka külön található, és a vezetőülés alatt helyezkedik el.
Érdemes tudni, hogy minden további fogyasztó csatlakoztatható ezen az egységen keresztül, lehetővé téve kiegészítő elektromos eszközök biztonságos bekötését.
Miért ég ki a biztosíték?
A biztosítékok ritkán égnek ki a hálózati túlterhelés miatt. Az ok általában egy rövidzárlat vagy egy hibás elektromos készülék. Leggyakrabban valahol testzárlat van az áramkörben. Az is előfordulhat, hogy egy készülék nem működik a biztosítékot tartó érintkezők rossz érintkezése vagy azok oxidációja miatt, ami megszakítja az áramkört.
Hogyan ellenőrizzük az autóban az olajszintet | AUTODOC
Hibadiagnosztika és Rövidzárlat Keresése
Az elektromos áramkörből határozza meg, hogy mikor kerül feszültség a biztosítékra. Ez lehet folyamatosan vagy a gyújtáskapcsoló megfelelő helyzetében adagolható. A hiba felderítéséhez többféle módszer is alkalmazható.
Rövidzárlat ellenőrzése huzaldarabbal
Egy huzaldarabbal történő ellenőrzéskor készítsen áthidalót a biztosíték érintkezői között, egy másodpercre zárva az áramkört. Ha erős szikra keletkezik, akkor valahol rövidzárlat van az áramkörben. Fontos tudni, hogy kis mennyiségű szikra normális, mivel nagy áram folyik a fogyasztóhoz, azonban az erős szikrázás továbbra is rövidzárlatot jelez.
Ha a jumper behelyezésekor nem jelentkezik azonnal szikra, fordítsa el a kulcsot a gyújtáskapcsolóban, hogy feszültséget kapjon a biztosíték. Ezt tesztlámpával ellenőrizheti.
Rövidzárlat keresése bekapcsolt eszközök esetén
Ha a rövidzárlat csak akkor fordul elő, ha bármilyen eszköz be van kapcsolva (például fűthető hátsó ablak, ablaktörlők, irányjelzők vagy féklámpák), a szikra ellenőrzése nehezebb és több tapasztalatot igényel. Ilyenkor ellenőrizze a készülékhez vezető vezetékeket egyenként, majd húzza ki őket a hiba beazonosításához.

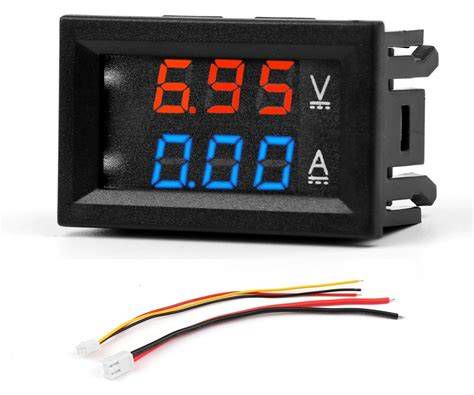

Ampermérő használata a pontosabb diagnosztikához
Ha egy 30 A-es mérési határértékű ampermérőt használ huzalból készült jumper helyett, könnyebb lesz meghatározni a rövidzárlatot, mivel az ampermérő pontosan jelzi az áram erősségét.
