A modern autók elektronikai rendszereinek diagnosztizálásához elengedhetetlen a diagnosztikai kábel csatlakoztatása. Fontos azonban megjegyezni, hogy szoftver vagy diagnosztikai eszközök helytelen csatlakoztatása negatív hatással lehet az autó elektronikai rendszerére. Ezért a Volvo erősen ajánlja, hogy a Volvo tulajdonosok csak a Volvo által jóváhagyott eredeti tartozékokat használjanak és a tartozékok beszerelését csak képzett és minősített Volvo szerviztechnikusok végezzék. Bizonyos tartozékok csak akkor működnek, amikor telepítik a hozzájuk tartozó szoftvert az autó számítógépes rendszerére. A Volvo Cars nem vállal felelősséget nem engedélyezett berendezéseknek az On-board Diagnostic aljzathoz (OBDII) csatlakoztatásáért.
Az OBD II rendszer és a Volvo S40 (2005)
Az On-Board Diagnostics II (OBD II) rendszer az autók diagnosztikai szabványa, amely lehetővé teszi a jármű elektronikai rendszereinek ellenőrzését és a hibakódok kiolvasását. 1996. január 1-je után az Egyesült Államokban gyártott és értékesített összes autót és könnyű teherautót fel kellett szerelni az OBD II-vel. Ez általában azt jelenti, hogy az 1996-os modellévű autók és könnyű tehergépkocsik megfelelnek a követelményeknek, még akkor is, ha 1995 végén építették.
Két tényező mutatja, ha a jármű határozottan OBD II felszerelt:
- Lesz egy OBD II csatlakozó az alábbiak szerint, és
- Lesz egy megjegyzés egy matrica vagy névtábla alatt a motorháztető: "OBD II kompatibilis".

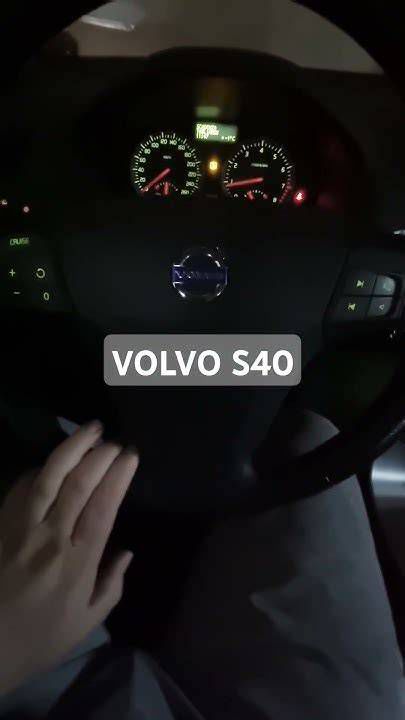

A diagnosztikai csatlakozó (OBDII) helye a Volvo S40-ben
A Volvo S40 (2005) modellben az adatkapcsolati csatlakozó (On-board Diagnostic, OBDII) a vezető oldalon, a műszerfal alatt található. A csatlakozónak a vezető lábtérén belül kell lennie, és nem követelheti meg a szerszámok felfedését.
OBD II csatlakozó bekötése
Az OBD II csatlakozó szabványos bekötéssel rendelkezik, amely lehetővé teszi a diagnosztikai eszközök kommunikációját a jármű rendszereivel. Az alábbi táblázat részletezi a csatlakozó egyes érintkezőinek funkcióit:
| Pin | Funkció |
|---|---|
| 2. pin | J1850 Busz+ |
| 4. pin | Alváz Föld |
| 5. pin | Jelföld |
| 6. pin | Can Magas (J-2284) |
| 7. pin | ISO 9141-2 K vonal |
| 10. pin | J1850 busz |
| 14. pin | Can alacsony (J-2284) |
| 15. pin | ISO 9141-2 L vonal |
| 16. pin | Akkumulátor |
Volvo S40 Diagnostic OBD2 Port Location Video

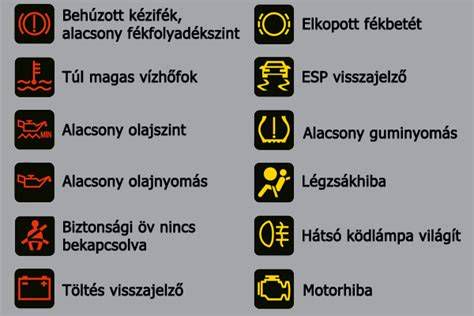

Motorhiba lámpa visszaállítása a Volvo S40 (2005) autón
A Volvo S40 (2005) autó esetén a motorhiba lámpa visszaállításához győződjön meg róla, hogy a lámpa okozta probléma megoldódott. Kapcsolja ki a motort, majd találja meg a diagnosztikai csatlakozót, amely általában az utastér alsó részén található. Használjon egy huzalpárt a csatlakozó 4. és 6. lábai közötti összekötéshez, majd indítsa be az autót a "II" állásra állított gyújtókulccsal, de ne indítsa el a motort. Tartsa a huzalpárt körülbelül két másodpercig összekötve, majd távolítsa el. A motorhiba lámpa most már visszaállítva kell legyen.
