Bárki, aki egy ideje szorosabb kapcsolatban áll az autókkal, elkerülhetetlenül hallotta már vagy hallani fogja a MAP vagy MAF rövidítéseket, amelyek a szívónyílásban lévő érzékelők bizonyos típusaira utalnak. Szinte minden manapság vásárolt autóban van gyári számítógép, amely ezen érzékelők visszajelzéseit veszi alapul, hogy kiszámítsa a motorba jutó levegő mennyiségét, ami kardinális fontosságú a megfelelő égéshez.
A modern gépjárművek kifinomult érzékelőrendszerei kulcsszerepet játszanak a motor hatékony működésében. A szívónyomás-érzékelő - más néven MAP (Manifold Absolute Pressure) szenzor - egyike ezeknek a kritikus alkatrészeknek, amely pontos adatokat szolgáltat a motorvezérlő egység (ECU) számára a szívócsőben uralkodó nyomásról. Ha azonban ez az érzékelő hibásodik meg, az számos problémához vezethet, a motor működése jelentősen leromolhat.
Mi az a MAP szenzor és hogyan működik?
Egyes motorok csak MAP szenzort, vagyis szívócső abszolút nyomásérzékelőt használnak. Ez az érzékelő felelős a szívócsatorna nyomásának a légköri nyomáshoz viszonyított méréséért. A MAP érzékelő 5 voltos referencia- és testbemenettel rendelkezik, és az érzékelt nyomástól függően 0 és 5 volt közötti feszültség jelet ad ki.
- Ha az általa érzékelt nyomás alacsonyabb, mint a légköri nyomás (vákuum), az érzékelő alacsonyabb feszültséget mutat.
- Ahogy az általa érzékelt nyomás a légköri nyomáshoz igazodik (a vákuum csökken), az érzékelő kimeneti feszültsége emelkedik.
Ez az érzékelő légköri nyomásérzékelőként is működik, és a szívócső nyomását méri, ami közvetlenül összefügg a motor terhelésével.

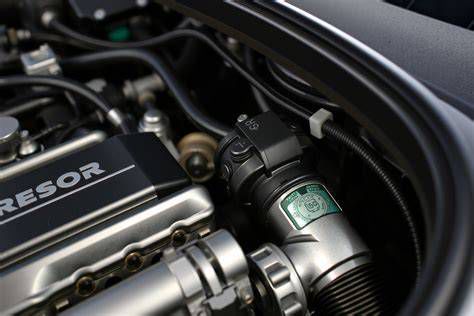

A MAP szenzor helye az autóban
A MAP érzékelő általában a szívócső belsejében található, közvetlenül a motor közelében, vagy a szívócsőhöz rögzítve lelhető fel. Ez a helyzet lehetővé teszi a pontos nyomásértékek mérését, amelyek alapvető fontosságúak a motorvezérlés szempontjából.
- Benzines motorok esetében a szenzor általában könnyen hozzáférhető.
- Diesel járműveknél a helyzet bonyolultabb lehet a motor szerkezeti sajátosságai miatt.

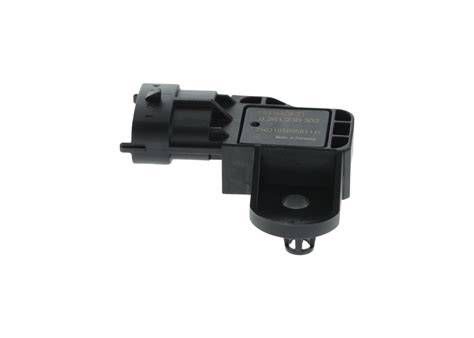

A MAP és MAF szenzorok közötti különbségek és együttműködés
Míg a MAP érzékelő a szívócső nyomását méri, addig a MAF (levegőtömeg-érzékelő) a motorba jutó levegő tömegáramlási sebességét vagy térfogatát méri. Elhelyezkedés szempontjából a MAF mindig a fojtószelepház előtt található, míg a MAP általában a szívócsőhöz rögzítve lelhető fel.
A motorvezérlő egység (ECU) szempontjából a két szenzor szerepe változó lehet:
- Néhány pre-OBD2 és korai OBD-2 alkalmazásban, ahol MAP és MAF érzékelő is van, előfordulhat, hogy a számítógép a MAF érzékelőt csak az üzemanyag-szállítás meghatározására használja, míg a MAP érzékelőt a szikra előrehaladásának meghatározására.
- Más alkalmazásokban (például a későbbi OBD-2-ben) a MAP-érzékelőt elsősorban tartalékként használják, ha a MAF-érzékelő meghibásodik, míg a MAF érzékelő az elsődleges eszköz.
- Vannak olyan rendszerek, ahol mind a MAF, mind a MAP segítségével meghatározzák az üzemanyag-szállítást. Ezek a rendszerek a MAP-érzékelőre támaszkodnak, hogy gyorsan változó információkat szolgáltassanak a gyorsulás-dúsítási számításokhoz, ahol a MAF-érzékelőt kevésbé dinamikus üzemanyag-szállítási módokhoz használják.

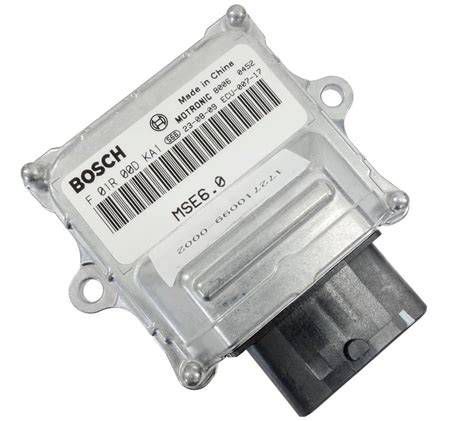

A MAP szenzor szerepe a motorvezérlésben
A MAP érzékelő által mért értéket az ECU használja fel annak meghatározására, hogy mennyi levegő áramlik be az égéstérbe, és ennek megfelelően mennyi üzemanyagra van szükség az optimális keverékhez. Elküldi az ECU-nak a vákuum és a pozitív levegőnyomás értékeit, hogy jelezze, mennyi kalibrált üzemanyag szükséges az optimális égéshez.
Ez különösen fontos gyorsításkor vagy lejtőn való haladásnál, amikor a motor terhelése gyorsan változik. A szenzor által mért adatokat a motorvezérlő nemcsak az üzemanyag adagolásánál, hanem a gyújtás időzítésénél és az EGR szelep működésénél is felhasználja. A pontos adat nélkülözhetetlen a megfelelő égéshez, teljesítményhez és gazdaságos működéshez.

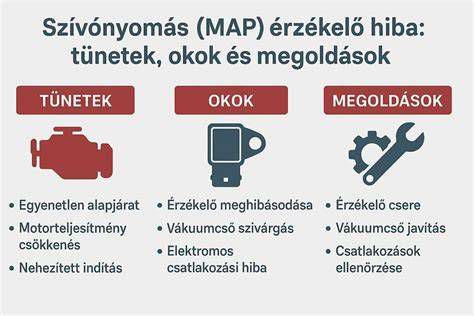

A MAP szenzor hiba jelei
A MAP szenzor hiba jelei komoly gondokat okozhatnak egy autó működésében, legyen szó benzines vagy dízelmotorokról. Ha a MAP szenzor meghibásodik, az üzemanyag-levegő keverék nem lesz optimális, ami számos problémát eredményezhet. A szívónyomás-érzékelő meghibásodása számos észrevehető tünetet produkálhat, amelyek különböző súlyosságúak lehetnek.
Gyakori tünetek:
- Motor rángatása, egyenetlen járása: Az egyik leggyakoribb jelenség a motor rángatása, egyenetlen járása vagy hirtelen lefulladása, különösen alapjáraton. A hibás MAP érzékelő hibás adatokat küld a vezérlőegységnek, amely így nem tudja megfelelően szabályozni az üzemanyag-ellátást.
- Teljesítménycsökkenés: A hiba jelei közé tartozik a motor teljesítményének csökkenése. A jármű teljesítménye is érezhetően csökkenhet, különösen gyorsításkor vagy emelkedőn haladáskor.
- Megnövekedett üzemanyag-fogyasztás: A megnövekedett üzemanyag-fogyasztás szintén gyakori tünet, hiszen a túl dús keverék miatt a motor többet használ a kelleténél.
- Motor figyelmeztető lámpa: A MAP szenzor hibás működésekor a motor figyelmeztető lámpája („Check Engine” lámpa) kigyulladhat a műszerfalon. A fedélzeti diagnosztikai rendszer (OBD) ilyenkor hibakódot tárol, amit ki lehet olvasni egy diagnosztikai eszközzel.
- Nehéz indítás: Előfordulhat, hogy a motor nehezen indul.
- Kopogó égés: A túl szegény keverék miatt akár kopogó égés is előfordulhat, ami hosszú távon károsíthatja a motort.
Különbségek benzines és dízel motorokban:
A MAP szenzor hiba jelei különbözőképpen jelentkezhetnek benzines és dízel motorokban.
- Benzines motorok esetében: A teljesítmény csökkenése és a motor rángatása a leggyakoribb tünetek.
- Dízel motoroknál: Gyakran előfordul, hogy a motor túlságosan füstöl, mivel a hibás szenzor miatt a befecskendezett üzemanyag mennyisége nem megfelelő.
A tuning során a MAP szenzor szerepe különösen kritikus, mivel a motor módosított teljesítménygörbéje gyakran megváltozott nyomásértékeket eredményez. A hibás MAP szenzor nem képes megfelelően kezelni ezeket az értékeket, ami teljesítményvesztést okozhat.
A MAP szenzor meghibásodásának okai
A MAP érzékelő meghibásodása többféle okra vezethető vissza, ezért fontos a hiba pontos feltérképezése.
- Elektromos problémák: Gyakori, hogy a szenzor elektromos érintkezői korrodálódnak, kilazulnak vagy kontaktushibásak lesznek, ami megszakított adatátvitelt eredményez. Előfordulhat, hogy nem maga a MAP érzékelő, hanem a hozzá kapcsolódó kábelköteg sérült meg.
- Szennyeződések: Szennyeződések is bekerülhetnek a szenzorba, például olajgőz vagy por formájában, amelyek eltorzíthatják a nyomásmérést.
- Fizikai sérülés vagy elöregedés: Maga az érzékelő membránja is megsérülhet a hőingadozások, rezgések vagy idő előtti elöregedés miatt.
- Vákuumcsövek problémái: A szívócsőben lévő vákuumcsövek elrepedése vagy meglazulása szintén hibás mérési értékekhez vezethet.
- Kapcsolódó rendszerek hibái: Az ECU szoftverhibája vagy más érzékelő - például a hőmérséklet-szenzor - hibája is befolyásolhatja a MAP szenzor működését.
A MAP szenzor hiba diagnosztikája
A MAP szenzor hibáját a legegyszerűbben OBD diagnosztikai eszközzel lehet kimutatni, amely a hibakódok segítségével rávilágít a probléma jellegére. A fedélzeti diagnosztikai rendszer (OBD) hibakódot tárol, amit ki lehet olvasni egy diagnosztikai eszközzel.
A MAF érzékelő ellenőrzése | AUTODOC tippek
Gyakori hibakódok:
| Hibakód | Leírás | Lehetséges ok |
|---|---|---|
| P0106 | MAP/BARO áramkör tartomány/teljesítmény hiba | Érzékelő tartományspecifikáción kívüli értékeket mér |
| P0107 | MAP/BARO áramkör alacsony bemenet | Az érzékelő túl alacsony feszültségjelet küld (pl. vákuumhiba) |
| P0108 | MAP/BARO áramkör magas bemenet | Az érzékelő túl magas feszültségjelet küld (pl. nyomásérzékelő rövidzárlata) |
További diagnosztikai lépések:
- Multiméteres mérés: A MAP szenzor kimérése multiméterrel az egyik leghatékonyabb módja a hiba pontos azonosításának. A mérés során az érzékelő kimeneti feszültségét ellenőrizzük, amely normál körülmények között az autógyártó által meghatározott tartományban van. Ha az értékek eltérnek a specifikációtól, a szenzort cserélni kell.
- Oszcilloszkópos mérés: Lehetőség van a szenzor feszültségértékeinek oszcilloszkópos mérésére is, amivel pontosabb képet kaphatunk a működéséről. A teszt során ellenőrizhető, hogy a feszültségváltozás arányos-e a vákuumváltozással.
- Értékek összehasonlítása: Érdemes összehasonlítani a MAP szenzor által mért értékeket az elvárt nyomásértékekkel különböző fordulatszámokon. Hasznos lehet összevetni a MAP szenzor és a többi, levegővel kapcsolatos érzékelő - például a MAF szenzor - értékeit is.
- Egyéb hibák kizárása: Fontos, hogy a diagnosztikai lépések során kizárjuk más alkatrészek hibáit is, különösen azokat, amelyek hasonló tüneteket okoznak.

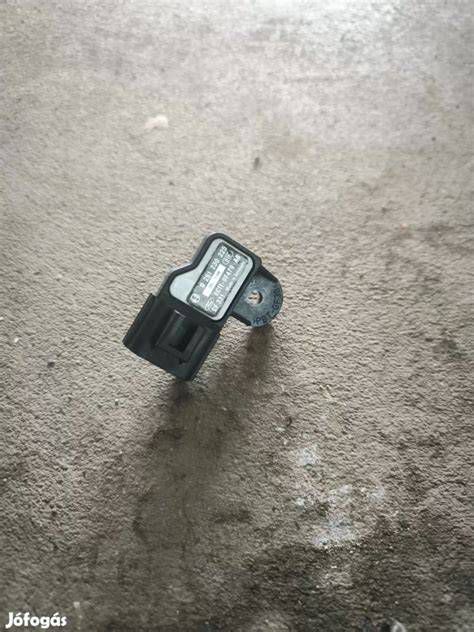

A MAP szenzor javítása és cseréje
Ha a MAP érzékelő hibás, a legjobb megoldás az alkatrész cseréje, különösen ha már öreg vagy szennyezett. A MAP szenzor javítása általában a szenzor cseréjét jelenti, mivel a hibás érzékelőt ritkán lehet gazdaságosan helyreállítani. Az érzékelő viszonylag egyszerűen hozzáférhető, és a legtöbb autóban néhány csavar eltávolításával könnyedén kiszerelhető.
- Előkészítés: A csere előtt érdemes az érintkezőket is ellenőrizni és megtisztítani, illetve a vákuumcsövet is alaposan átvizsgálni.
- Csere: Új érzékelő beépítésekor ügyelni kell a megfelelő típus kiválasztására, amely kompatibilis az adott motorvezérlő rendszerrel.
- Tisztítás: Egyes esetekben a szenzort nem kell feltétlenül cserélni, elegendő lehet a tisztítása is, ha szennyeződés okozza a hibát.
- Szoftverfrissítés és újratanítás: A szoftverfrissítés vagy az ECU újratanítása is szükséges lehet a pontos működéshez.
- Utóellenőrzés: A csere után érdemes törölni a hibakódokat, majd próbaúton ellenőrizni, hogy a rendszer megfelelően működik-e.
A MAP szenzor kiiktatása nem ajánlott megoldás a hiba orvoslására, mivel ez jelentős teljesítménycsökkenést okozhat. Bizonyos esetekben azonban, például versenykörülmények között, a szenzor kiiktatása megengedhető lehet, ha más érzékelők biztosítják a szükséges adatokat.
A hibás MAP szenzor hatása az üzemanyag-fogyasztásra
A hibás szívónyomás érzékelő jelentős hatással lehet az üzemanyag-fogyasztásra. Mivel a vezérlőegység téves nyomásértékek alapján számítja ki a szükséges üzemanyagmennyiséget, a motor gyakran túl dús keveréket kap. Ez azt jelenti, hogy a befecskendezett üzemanyag egy része elégetlenül távozik a kipufogórendszeren keresztül, ezzel nemcsak növelve a fogyasztást, hanem a károsanyag-kibocsátást is.
Egyes esetekben a túl szegény keverék is problémát okozhat, ami viszont túlmelegedéshez és a motor károsodásához vezethet. A túlzott üzemanyag-használat hosszú távon jelentős költségekkel járhat, különösen városi forgalomban. Emellett az elégetlen üzemanyag lerakódásokat is okozhat az égéstérben és a kipufogórendszerben, ami tovább rontja a teljesítményt.
Környezeti hatások
A hibás MAP érzékelő nemcsak a motor működésére, hanem a környezetre is negatív hatással van. A téves szenzoradatok miatt az üzemanyag-keverék összetétele nem lesz megfelelő, ami megnöveli a CO, NOx és HC kibocsátásokat. A környezetvédelmi előírások egyre szigorúbbak, és a műszaki vizsgákon is egyre komolyabban veszik az emissziós értékeket.
Egy hibás szenzor miatt a jármű nem biztos, hogy átmegy a vizsgán, különösen, ha a kipufogógáz összetétele nem felel meg az előírásoknak. Az érzékelő hibája ráadásul a katalizátor élettartamát is csökkentheti, mivel a túl dús keverék miatt több káros anyag kerül az átalakítóba. Ez hosszú távon többletköltséget és környezetkárosítást is jelent.
Mit tegyünk, ha MAP szenzor hibát észlelünk?
A MAP szenzor hiba jelei időben történő felismerésével elkerülhetők a motor hosszú távú károsodásai. Ez különösen fontos a modern autók esetében, ahol az érzékelők központi szerepet játszanak a motor működésének optimalizálásában. Ha a fent említett tüneteket észleljük, és felmerül a MAP érzékelő hibája, első lépésként érdemes OBD diagnosztikát végezni.
A hibakód kiolvasása után meg kell vizsgálni a szenzor állapotát, a csatlakozásokat, valamint a vákuumcsöveket is. Egyes esetekben elegendő lehet a tisztítás, máskor azonban csak a csere hoz tartós megoldást. Érdemes szakemberhez fordulni, különösen akkor, ha a motor más hibakódokat is jelez.
A javítás után mindig érdemes újabb diagnosztikai vizsgálatot végezni, és figyelni a tünetek megszűnésére. Ha minden rendben van, a motor ismét megfelelően fog működni, a fogyasztás csökkenhet, és a károsanyag-kibocsátás is visszaáll a normál értékre.
