Renault 1.6 16V (K4M 748) Motor Vezérműszíjcsere Részletes Útmutató

A vezérléscsere kiemelt fontosságú karbantartási feladat, elhanyagolása akár súlyos és költséges motorhibához is vezethet. A K4M 748-as motorkódú 1,6 16V motor nagy számban került a különböző Renault-modellekbe. Vezérműszíjcsere során gyakran vétenek alapvető hibákat. Az előírásos vezérműszíjcsere műveletsorát a ContiTech Power Transmission Group szerelői lépésről lépésre mutatják be.

Mikor Esedékes a Vezérléscsere?

De vajon mikor érdemes autónkat a szervizbe vinni cserére? Milyen jelek utalnak a rendszer meghibásodására? Ebben a cikkben összefoglaljuk a legfontosabb tudnivalókat a témában.

A gyártó az alábbi vezérműszíj-csereperiódust ajánlja:

• 1999 márciusa előtt gyártott modellek esetében 100 000 km
• a későbbi modellek esetében 120 000 km, vagy kevesebb futásteljesítmény esetén.

Gyakori kérdés az autósok körében: a vezérléscsere hány km után esedékes? Sajnos univerzális válasz nem adható a kérdésre, mivel a csereperiódus ideje autótípusonként jelentős eltérést mutathat. Vannak olyan gyártók, akik egzakt futásteljesítmény (pl. 200.000 km) helyett inkább időszakot adnak meg (pl. 10 év). Minden esetben érdemes az autó műszaki könyvét megtekinteni, amely tartalmazza a vezérléscsere pontos részleteit. Egyes szakemberek azt javasolják, hogy a gyári előírásnál használjunk rövidebb csereperiódusokat a biztonság kedvéért. Ezzel még inkább csökkenthető a vezérlés rendszer meghibásodásának kockázata.

Mi Utalhat a Vezérlési Rendszer Korai Meghibásodására?

A csereperiódus előtt is meghibásodhat a vezérlési rendszer. A műszaki probléma leggyakoribb jelei a következők:

• Alacsony motorteljesítmény: A vezérlés rendszer feladata, hogy összekapcsolja a vezérmű- és főtengelyt. A mozgási energia átadása történhet vezérműszíjjal vagy lánccal. Amennyiben ezek az alkatrészek a használat következtében megnyúlnak, csökkenhet a motorteljesítmény.
• Gyakori gyújtáshiba: A meghosszabbodott, kinyúlt vezérműszíj hatására a szelepek nyitási és zárási sebessége lassabb. Ennek következtében gyakori gyújtás hiba léphet fel. Amennyiben rendszeresen tapasztal nehézséget a gyújtás adáskor, javasoljuk, hogy forduljon szakemberhez a problémával. Ellenkező esetben költséges motorhibához vezethet a műszaki probléma.
• Olajfolyás: Szivárgó olajra lett figyelmes a vezérműszíj területén? Ez lehet a vezérlő rendszerben található kilazult csavar, elhasználódott tömítés, kopás és túlmelegedés oka is.
• Motorhiba: Arra lett figyelmes, hogy túl gyorsan forog a motor? Teljesen leállt a motor forgás? Mindkét hiba oka lehet az elszakadt vezérműszíj. Az utóbbi esetben a szakadás lehetetlenné teszi, hogy a főtengely meghajtsa a vezérlést, ezért nem forog a motor. Míg az előbbi esetben az elégtelen kompresszió miatt forog túl gyorsan a motor.

Mi a teendő, ha a vezérlés meghibásodására utaló jeleket tapasztalunk? Amennyiben a fenti hibák bármelyikét észleli, érdemes haladéktalanul felkeresni egy szervizt. A megfelelő szakismeretek hiányában lehetetlen egyértelműen diagnosztizálni a vezérlés hibáit, így mindenképpen képzett és tapasztalt szerelő segítsége szükséges. Bár a vezérléscsere ára igen borsos lehet, a probléma ignorálása még költségesebb műszaki komplikációkhoz vezethet. Súlyos esetekben akár teljesen tönkreteheti a motort, amely szerviz költség akár több millió forintos tételt is jelenthet.

Milyen Alkatrészeket Cserélnek Ki?

Pontosan milyen alkatrészeket cserélnek ki? A karbantartás során nem csupán a vezérműszíj vagy lánc kerül cserére. A vezérműszíjjal együtt a feszítőgörgőt és vezetőgörgőt, valamint a vízpumpát is cseréljük ki! Ilyenkor minden esetben a gyártói instrukcióknak megfelelően járnak el a szakemberek és általában az alábbi alkatrészeket cserélik:

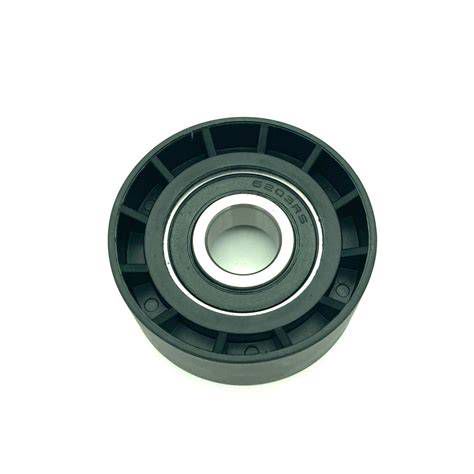

• feszítő görgők
• főtengely szimeringek
• hűtőfolyadék
• vezető görgők
• vezérműtengely szimeringek
• vízpumpa

Szükséges Célszerszámok

A szereléshez az alábbi célszerszámok szükségesek:

1. Főtengelyrögzítő tüske (Mot. 1489)
2. Vezérműtengely-rögzítő lemez (Mot. 1496)

Vezérműszíjcsere Lépésről Lépésre

Előkészítő és Kiszerelési Műveletek

1. Azonosítsa a motort a motorblokk oldalán lévő motorkóddal.

2. Vegye le az akkumulátorsarukat.
3. Engedje le a hűtőfolyadékot, függessze fel a motort, majd először a jobb oldali motortartót, végül a segédberendezéseket szerelje ki a hosszbordásszíjjal együtt.
4. Távolítsa el a zárókupakokat a vezérműtengelyek hátsó végéből és a motorblokkból.

5. A főtengelyt jobbra forgatva „jelre” kell állítani. A vezérműtengely hornyainak egymással szembe kell nézniük.

6. Megjegyzés: a hornyokat a hengerfej felső részének alján találja.
7. A rögzítőtüskét a motorblokkba helyezzük, ekkor a főtengely a rögzítőtüskére felfekszik.

8. Helyezze be a vezérműtengelyek hátsó végébe a vezérműtengely-rögzítő lemezt.

9. Rögzítse a lendítőkereket egy nagy csavarhúzóval, vagy egy arra alkalmas szerszámmal, és lazítsa fel a főtengely szíjkerekének a csavarját.
10. Megjegyzés: a lendítőkeréknek fixen kell állnia, hogy a főtengelycsavar lazításakor a rögzítőtüske el ne görbüljön, vagy törjön, illetve a vezérműtengely-rögzítő lemez és a vezérműtengely ne sérüljön.
11. A főtengelycsavart kivenni és a szíjkereket levenni. Az alsó és a felső bordásszíjburkolatot eltávolítani.
12. A feszítőgörgő csavarját fellazítani, míg a feszítőgörgő vissza nem mozdul.

13. Ezután ki tudja szerelni a feszítőgörgőt, a vezetőgörgőt, a vezérműszíjat és a vízpumpát.
14. Megjegyzés: a főtengely bordáskerekének nem szabad a főtengelyről lecsúsznia!

Beszerelési Műveletek

1. Ellenőrizze, hogy a főtengelyrögzítő a helyén van-e és, hogy a főtengely a rögzítőtüskére felfekszik-e. A vezérműtengely hornyainak egymással szembe kell nézniük. Vizsgálja meg, hogy a vezérműtengely-rögzítő lemez rendesen a helyén van-e.
2. Szerelje be az új vízszivattyút.

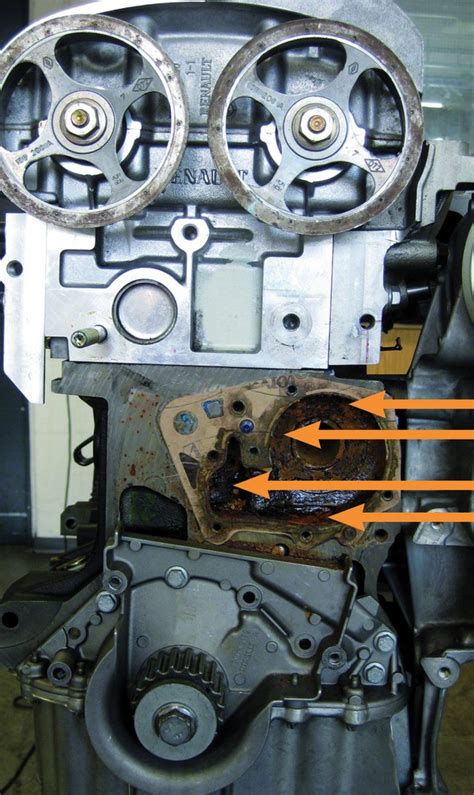

3. Megjegyzés: a tömítőfelületet a motorblokk és a vízszivattyú között gondosan tisztítsa meg a tömítésmaradványoktól.

4. Megjegyzés: a vízszivattyúházon lévő feszítőkerék csapjának rögzítettségére ügyeljen.

5. Az új vezetőkereket szerelje fel, és 45 Nm nyomatékkal húzza meg a csavart. Szerelje fel a feszítőkereket, és ideiglenesen húzza meg a csavart 7 Nm nyomatékkal.
6. Megjegyzés: ügyeljen arra, hogy a feszítőgörgő hátulján lévő orr a vízszivattyúházon lévő horonyba beleüljön.
7. Főtengelykereket és fogaskereket eltávolítani. A főtengely végét zsírtalanítani. A főtengelykereket ismét felszerelni.
8. A bordásszíjat balról körbevezetni, a főtengely-bordáskeréknél elkezdve. Ügyeljen arra, hogy a bordásszíj húzásirányban feszes legyen.
9. Főtengely-szíjkereket zsírtalanítani és felszerelni. Mérje meg a főtengelyszíjkerék csavarjának a hosszát: a maximális hossz 49,1 mm lehet. Ha a csavar hosszabb, akkor egy új csavart kell alkalmazzon. Hajtsa be a csavart. Az új csavart ne olajozza meg. Húzza meg a csavart ideiglenesen. Hagyjon egy 2-3 mm-es hézagot a csavar felfekvőfelülete és a főtengelyszíjkerék között.
10. Lazítsa meg a feszítőkerék csavarját. A feszítőkereket csavarja jobbra addig, amíg a mozgó jel a jobb oldali végpontjához nem ér. 6 mm-es imbuszkulcsot használjon ehhez a művelethez.
11. Megjegyzés: a mozgó jelnek 7-8 mm-rel a fix jel mögött kell lennie.

12. A feszítőkerék csavarját ideiglenesen húzza meg 7 Nm nyomatékkal.
13. Rögzítse a lendítőkereket egy nagy csavarhúzóval vagy egy arra alkalmas szerszámmal, és húzza meg ideiglenesen a főtengely szíjkerekének a csavarját 20 Nm nyomatékkal.
14. Vegye ki a főtengelyrögzítőt és a vezérműtengely-rögzítőt.
15. Rögzítse a lendítőkereket egy nagy csavarhúzóval, vagy egy arra alkalmas szerszámmal, és húzza meg a főtengely szíjkerekének a csavarját további 120-150 fokkal.
16. A főtengelyt kétszer forgassa körbe. Ez a művelet nagyon fontos, mert enélkül a szíjhajtás rövid üzem után zajossá válik a kis szíjfeszességtől!
17. A rögzítőtüskét a motorblokkba be kell helyezni. Ekkor a főtengely a rögzítőtüskére felfekszik.
18. Ellenőrizze, hogy a vezérműtengely-rögzítő lemezt könnyen be tudja-e helyezni.
19. A feszítőgörgőt a 6 mm-es imbuszkulccsal ellentartani, majd a feszítőgörgő csavarját fellazítani.
20. A feszítőgörgőt balra fordítani addig, amíg a mozgó jel az álló jellel egybe nem esik.

21. A feszítőgörgő csavarját meghúzni 27 Nm nyomatékkal. A főtengelyrögzítőt eltávolítani.
22. A főtengelyt ismét kétszer körbeforgatni, beállításokat ellenőrizni, amennyiben szükséges utánállítani.
23. Zárókupakokat becsavarni, új zárókupakokat a vezérműtengelyek hátsó végébe betenni.
24. Az alkatrészeket a szétszerelési sorrendnek megfelelően fordított sorrendben összeszerelni. A hűtőfolyadékot visszatölteni, és a hűtőrendszert légteleníteni.
25. Próbautat tenni.

Vezérléscsere Költségek és Szerviz Ajánlatok

Vezérléscsere ár: milyen költségekkel lehet számolni? A vezérléscsere komoly műszaki ismereteket és speciális szerszámokat igénylő feladat, amely nem végezhető el otthoni körülmények között. Minden esetben válasszon megbízható és tapasztalt szervizt a cseréhez. A vezérléscsere árak általában 40 000 - 80 000 forint közötti összeget jelentenek. A pontos összeget befolyásolhatja a munkadíj mértéke, az autó típusa és egyéb szempontok.

A munkaidő Cliónál 2,7 óra, Mégane-nál 3,6 óra, Mégane Scénicnél 3,9 óra és Lagunánál 2,5 óra.
