Opel Vectra C Kormányszervó Működése, Gyakori Hibái és Javítása

Ahhoz, hogy biztonságosan közlekedhessünk az autónkkal, elengedhetetlen, hogy a kormánymű megfelelően működhessen. Amennyiben valamilyen meghibásodást észlelünk a kormány esetében, azonnal érdemes felkeresni a szervizt, mert a hiba akár súlyos méreteket ölthet, akár menet közben is elmehet a kormány. A kormányszervó, vagy más néven a szervókormány, kulcsfontosságú szerepet játszik a jármű irányíthatóságában, és számos hibajel utalhat a meghibásodására.

A szervókormány meghibásodásának általános jelei

A szervó meghibásodásának vannak egyértelmű jelei, ugyanakkor egyes tünet kifejezetten arra utalnak, hogy a szervószivattyú ment tönkre, illetve következtethetünk erre, hogy ez lehet a probléma. Persze nem minden hibajel egyértelmű, de mindenképp érdemes komolyan venni, ha bármi arra utal, hogy a szervó nem működik megfelelően. De melyek ezek a jelzések?

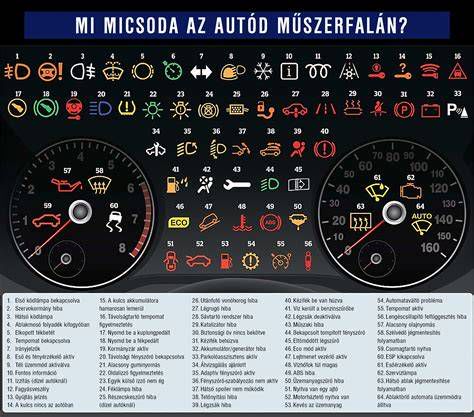

• Felvillan a szervólámpa a műszerfalon: ha azt látjuk, hogy ég a szervó hibáját jelző lámpácska a műszerfalon, akkor az egy egyértelmű jelzés, hogy gond van a szervóval, még akkor is, ha egyenlőre nem tapasztalunk semmi szokatlant.
• Elmegy a szervó: ez is egy olyan jelzés, amit több minden is okozhat, de ha azt vesszük észre, hogy nincs szervó vagy csak időnként működik, akkor az az elektrohidraulikus szivattyú hibájára utal. Hasonlóan, ha azt tapasztalja, hogy megszűnt a szervó rásegítés, esetleg darabos vagy szakaszosan működik akkor valószínűleg a szervószivattyúval van gond.
• Szokatlan hangok a szervóból: az sem ritka, hogy a szervószivattyú hibájára csak a szokatlan zajok utalnak, amiket rendeltetésszerű működés esetén nem szoktunk hallani. Bármilyen furcsa zajt tapasztalunk a szervóból, azt azonnal nézessük meg a szerelővel. Ilyen lehet a búgás vagy nyikorgás.
• Szivárog az olaj: a kormánymű folyásának, vagyis az olaj szivárgásának általában a szimeringek elhasználódása az oka, de mivel ilyenkor a szivattyú szárazon megy, könnyen megrongálódik, mielőtt észrevennénk a hibát. Érdemes tehát olajszivárgás esetén a szervószivattyút is megnézetni.
• Gyenge szervó hatás: megeshet, hogy a szervó bár működik, de sokkal gyengébben, mint megszoktuk.
• Aszimmetrikus a rásegítés: ha azt vesszük észre, hogy nem minden kormánymozdulatnál egyforma a szervó működése, akkor az egyértelműen arra utal, hogy gond van a szervószivattyúval.
• Merevvé válik a kormányzás: ha a szervószivattyú vagy más alkatrész meghibásodása miatt csökken az olajnyomás a szervóban, akkor a kormányzás nagyon merevvé válhat. Ez egy intő jel, ami arra utal, hogy a szervószivattyúval valami nincs rendben.
• Ugrál a kormány: ha a kormány gyakran megszorul, nem mozdul, majd elindul, akkor az arra is utalhat, hogy a szervoszivattyú vagy a csőrendszer dugult.
• Akad a kormány: a kormány akadása is intő jel, mely arra is utalhat, hogy a szervószivattyú nem dolgozik rendesen.

Persze vannak olyan jelek, melyek szintén a szervó meghibásodására utalnak, de nem a szivattyú okozza a gondot. Ugyanakkor mindegy, hogy melyik alkatrész megy tönkre a szervóban, fontos, hogy azonnal orvosoljuk a problémát.

A szervórendszerek típusai és működésük

Az elektromos szervókormány (EPS) rendszerek mára szinte alapvető felszereltségnek számítanak a modern járművekben. Ennek az egyik legfontosabb előnye, hogy pontosabb és könnyebben karbantartható, mint a hagyományos hidraulikus kormányrendszerek. A 90-es évek második felétől jelentek meg az új autótípusokban az elektromos kormányrásegítők, mint a hidraulikus berendezések alternatívái. Mellettük szólt az egyszerűbb telepíthetőség, valamint, hogy nem közvetlenül a motorteljesítményből fedezik a működésükhöz szükséges energiát, ezáltal az autó kevesebbet fogyaszthat, illetve pár lóerő felszabadulhat.

Az elektromos kormánymű egy komplex rendszer, amelyben a szervókormány, a kormányszög jeladó, az elektromos motor, és az elektronika összehangoltan működik annak érdekében, hogy megfelelő kormánymű támogatást nyújtson a vezetőnek. Egy ilyen rendszer különböző érzékelőkkel és jeladókkal van felszerelve, amelyek folyamatosan figyelik a kormány mozgását, helyzetét, a jármű sebességét és a kormánymű szögét.

A korai elektromos kormányrásegítők a kisautókban jelentek meg, itthon a leginkább az Opel Corsa C, vagy a Fiat Punto II által váltak ismertté. Az egyszerűbb rendszerek a kormánytengelyen segítenek rá a volán tekerésére, ami ugyan egyszerűen hangzik, de mégis összetett technikát kíván. A rendszer a motorból, az áthajtásból, egy nyomatékérzékelőből, valamint elektronikából áll. A kormánytengelyen helyezkedik el a nyomatékszenzor, amely érzékeli a kormányelfordítás irányát, valamint az ébredő erőigényt. Ezeket a jeleket küldi az elektronikának, amely kiszámítja, melyik irányba és milyen teljesítménnyel segítsen rá a motor a kormányzásra. A nagyobb autóknál a motort közvetlenül a kormányműre építették, így a tengely nem kapja meg a rásegítés terhelését, a motor a kormányműbe „hajt be”. A nyomatékszenzort a kormányoszlopra szerelik fel.

A tisztán elektromos kormányrásegítés mellett gyártottak-gyártanak úgynevezett hibrid rendszereket is, például ilyen került az Opel Astra G-be is. Ezeknél a kormánymű maradt hidraulikus rásegítésű, csak éppen a szíjhajtású mechanikus olajpumpát cserélték le elektronikusra. Ennek a rendszernek az előnye, hogy a vezérlése hagyományos úton, hidraulikus szelepekkel történik, viszont mivel az olajnyomást elektromotoros pumpa állítja elő, közvetlenül nem vesz le a motor teljesítményéből. Hátránya, hogy a tömítettségre, olajcserére (belső korrózióra) érzékeny hidraulikus rendszer megmaradt.

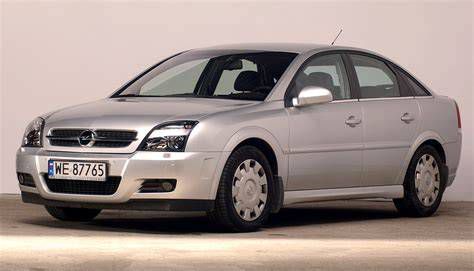

Opel Vectra C specifikus problémák

Opel Vectra C típusokban különösen jellemző a szervó meghibásodása, vagy szakaszos működése. Ebben az esetben -mivel a vezérlőegység a szivattyúban integrált-, az egyetlen alkatrész, amely tönkremehet a szivattyún kívül, az a szögérzékelő, amely a kormánymű tetejére van szerelve. Ez érzékeli, hogy mozgatja a kormányt, és jelet ad a szivattyúnak, hogy segítse a kormánytekerést, ezek az érzékelők is meghibásodhatnak. Mindenek mellett, mindenképpen ellenőrizni kell, hogy a szivattyú megfelelő áramot kap-e. Továbbá a szivattyú tömítései idővel elöregszenek, így a víz bejut az elektromos csatlakozókon keresztül a szivattyú házába. A csatlakozók oxidálódnak és zárlatot okoznak a szivattyúban. Ezekben a szivattyúkban különösen jellemző hibajelenség ez.

A szóban forgó autó egy Vectra C kombi 1.9Cdti 2008. A hiba úgy néz ki hogy: egyszer működik a szervó egyszer nem. Volt szervizben átnézték csatlakozókat, stb., diagnosztikát csináltak. A canbus rendszer tele van hibaüzenetekkel, de nem tudják pontosan megmondani, behatárolni hogy mi a hibás ami az egészet kiváltja, és hogy mit kéne kicserélni, hogy megszűnjön a probléma. Tanácsot szeretnék kérni, hogy merre-hogyan tovább, van-e valami más megoldás amivel ki lehetne deríteni, vagy legalább közelebb lehetne kerülni, hogy mégis mi okozza a gondot? Ilyen esetben érdemes alapos diagnosztikát végezni a rendszer minden elemére kiterjedően.

Melyek a leggyakoribb szervó hibajelenségek?

Az elektromos kormányrásegítők jellemző hibái nem azonosak a hidraulikus rendszerek tipikus hibajelenségeivel. Habár ez is csak részben igaz, mert a hibrid kormányművek mindkét rendszer hibáiból merítenek. Mivel az elektromos rendszerben is bőven van mechanikus alkatrész, ezek kopása, valamint az elektronikai részegységek kontakthibái is gyakoriak. Összegyűjtöttük a legjellemzőbb hibajelenségeket:

1. Rásegítés hiánya: Az egyik leggyakoribb jel az, amikor a szervókormány hirtelen nehezebben mozdul. Ez gyakran a szervószivattyú meghibásodására, a szervóolaj alacsony szintjére vagy a kormányszög jeladó hibáira vezethető vissza.
2. Kormánymű olajfolyás: A kormánymű folyásának, azaz az olaj szivárgásának a leggyakoribb oka a szimeringek elhasználódása szokott lenni. Ennek a hátterében azonban valamilyen más probléma is állhat. A szimering, azaz O-gyűrű, funkciója szerint tömítőgyűrű. A szimering elhasználódása mögött pedig a kormánymű, vagy annak egyes részeinek fokozott igénybevétele állhat. Minden kormánymozdulat során csúszik a fémen, aminek nagyon sima felületnek kell lennie. A kormánymű porvédő harangjainak sérülése vagy nem megfelelő rögzítése miatt por illetve víz kerül a fémfelületre. A por pedig karcolást és kopást okozhat rajta, miközben a víz korrodálhatja azt.
3. Kormánymű kopogás: A kormánymű kopogását a fogasléc fogainak vagy épp az orsó tengelyének kopása okozhatja. De a csapágy vagy a támasztópersely is elkophatott. Az említett alkatrészek kopásával idővel romlik az autó irányíthatósága.
4. Lógó kormánymű: A lógó kormánymű nem feltétlenül okoz azonnal problémát. Azonban egy időzített bombaként tekinthetünk rá, mivel nagyon terheli és deformálhatja a tömítéseket, az pedig olajfolyást okozhat.
5. Elektromos meghibásodások: Az elektromos szervorendszerek kifejezetten érzékenyek az akkumulátor, a töltés és persze az autó egész elektromos hálózatának állapotára. Így ezek meghibásodásakor vagy akár ettől függetlenül is tönkre mehet a vezérlőelektronikájuk. További probléma, hogy a kerékjáratokba vannak szerelve az EPS elektrohidraulikus szivattyúk, pl. Skoda Fabia, VW Polo, Opel Meriva B stb. Emiatt a sár, hólé könnyen bejut és tönkre teheti. Elektromos kormányoszlopoknál Grande Punto, Opel Corsa, Meriva A, Kia Ceed, Hyundai i30, stb. is gyakori hiba, hogy csak újraindításkor jön vissza a szervó, amit szintén valamely elektronikai alkatrész hibája okoz.
6. Kormánymű holtjáték: A kormánymű holtjátéka az a jelenség, amikor a kormánymozgást úgy tudjuk végezni, hogy a kerekek nem mozdulnak el. Ennek a mértéke lehet 5-15 fok vagy 2-4 cm, amely még nem jelent problémát, határon belüli. Ez a típusú kormánymű hiba utalhat kopott kormányműre, esetleg lógó csapágyakra. De előfordulhat, és igen gyakori, hogy a kormányösszekötő gömbcsuklóinak a hibája okozza a holtjátékot.
7. Túl könnyű kormányzás: Ha a kormányt túl könnyen tudjuk mozgatni, akkor az egyik legproblémásabb és legveszélyesebb hibára gyanakodhatunk, vagyis a szervokormánymű orsótengelyén lévő vezérlő meghibásodására. Ez jelentheti a vezérlőtengely gyűrűinek elhasználódását, vagy a kormánymű öntvényházának kopását. A tipikus hiba lehet, ha a szervohatás csak az egyik irányba alakulhat ki, vagy ha éppen túl könnyű az.
8. Kormány akadása: A kormánymű akadása sokszor nem a kormánymű hibája, hanem a kardánok kopása esetleg korrodáltságának a jele.
9. Nyikorgó kormánymű: A nyikorgó kormánymű általában azt jelzi számunkra, hogy a kormányoszlop vezetőperselye száraz. De az is előfordulhat, hogy a kormányrásegítő a hibás.

Olyan is, hogy az autó folyton kanyarodna, tehát az egyenesmenethez ellen kell tartani a kormányt, mint amikor a rossz futómű-beállítás miatt félrehúz az autó. Ezeket a jelenségeket kísérheti, de önmagukban is előfordulnak, hogy kormánytekerés közben búgás hallható, vagy rezonancia érezhető a volánon.

Miért veszélyes hibás szervóval közlekedni?

Gyakori kérdés az autósok részéről, hogy ha bármelyik szervószivattyú hibajelenséget tapasztaljuk, akkor közlekedhetünk-e tovább, vagy érdemes megállni, és vontatót kérni, aki aztán az első szerelőig el is juttat minket. Sokan gondolják úgy, hogy amíg csak a műszerfalon villan fel az ellenőrzés lámpa, vagy „csak” az olaj szivárog, addig bátran közlekedhetnek. A helyzet az, hogy maximum a szerelőig mehetünk így, már ha közel van, hosszabb utazásokat már ebben az esetben sem szabad tenni, mert nagyon balesetveszélyes helyzeteket teremthet, ha a szervó nem működik megfelelően.

Ha elmegy a szervó menet közben, az nagyban rontani fogja az autó irányíthatóságát, de ugyanez a helyzet, ha gyenge lesz a szervóhatás, aszimmetrikus a rásegítés vagy akad a kormány. A szivárgó olaj bár a kormányműben nem okoz károsodást, de azért fokozott odafigyelést igényel majd az is, hogy eljussunk a szervizbe. A szervószivattyú hiba jeleket nem szabad félvállról venni, mert rendkívül balesetveszélyes helyzetekbe kerülhetünk. Ahogyan azt már fentebb említettük, amint a szervó hibásan kezd működni, vagy erre utaló jeleket tapasztalunk, azonnal forduljunk szerelőhöz. Túl nagy holtjátékkal nem biztonságos közlekedni, hiszen minél kisebb mértékben reagál a kerék a kormánymozdulatunkra, annál nehezebb és kiszámíthatatlanabb az autó irányítása. Ráadásul a kormánymű holtjátéka mögött álló okok kivizsgálására is szükség van. Külön említést érdemel, ha elektromos szervó van az autóban és holtjátékot tapasztalunk. Nem tudhatjuk, hogy mikor fog letiltani a szervó vezérlőelektronikája, ezért nagyon kockázatos ilyen állapotban használni az autót. Egyáltalán nem javasoljuk a hibás szervóval való közlekedést. Ha mégis hibajeleket mutató szervóval kényszerül közlekedni, azonnal keressen szervizt, ahol bevizsgálják és addig is fokozott óvatossággal vezessen.

A szervókormány hibáinak diagnosztizálása és javítása

Hogy mi lesz a megoldás, azt majd csak a szerelő fogja tudni megmondani, természetesen annak fényében, hogy mi is okozza a problémát. Általában ilyenkor egy diagnosztikai tesztet végeznek, hogy a tünetek mögötti okokat meg tudják határozni. A legtöbb elektromos szervó hiba megelőzhető a rendszer rendszeres karbantartásával és időszakos vizsgálatával. Ha időben fedezzük fel a hibákat, jobbak az esélyeink. Így megúszhatjuk a magas javítási költségeket, esetleg a teljes kormánymű, vagy akár az autó cseréjét is. Érdemes tehát itt és most elolvasnunk, milyen kormánymű hibák fordulhatnak elő.

A leggyakoribb hibák és javítási módjaik:

• Szervószivattyú meghibásodása: A szervószivattyú meghibásodását gyakran okozza az elhasználódás, kopás, melynek megoldása a legtöbb esetben a csere. A szervószivattyú nem örökéletű, előbb vagy utóbb elhasználódik, érdemes tehát figyelni a szervószivattyú hiba jeleket, hogy minél előbb azonosítani tudjuk a problémát, és így csökkenthessük az ebből fakadó balesetek kockázatait. Amennyiben tudunk kommunikálni a szivattyúval, mindenképpen olvassuk ki a hibakódokat.
• Elektromos kormányoszlopok hibái: Elektromos kormányoszlopoknál leggyakrabban vezérlőelektronikai hiba az ok. A javítás teljesen hiba (hibakód) és típusfüggő. Leggyakrabban nyomatékszenzor, elektromos panel vagy elektromos motor elektronika szorul javításra. Egyes típusok elektronikája érzékeny a hirtelen áramlökésekre, így előfordul, hogy egy akkumulátorlemerülést követő bikázós indítás során olyan feszültséget kapnak, ami káros rájuk. Amennyiben a szervó szakaszosan működik, mindenképpen érdemes ellenőrizni a biztosítékokat, vezetékeket illetve csatlakozókat.
• Olajfolyás és szimeringek: Hidraulikus kormányműveknél olajfolyás vagy a vezérlőszelep meghibásodása okozhatja, hogy nincs szervónk. Nem javasolt közlekedni az autóval, hiszen ha az elfolyt olaj miatt a szivattyú szárazon jár, tönkre mehet. A javítás során megköszörüljük, polírozzuk a fémfelületet és emellett természetesen kicseréljük a tömítéseket is. Fontos!
• Kopott alkatrészek (fogasléc, csapágy, persely): A kopott alkatrészek cseréje oldhatja meg a problémát. A csapágyak, támasztó perselyek cseréjéhez is szét kell szednünk teljesen a kormányművet, ilyenkor pedig a tömítésgarnitúrát is cserélni kell.
• Kormánymű holtjáték: Kormánymű felújítás, a kopott alkatrész cseréje a jellemző megoldás ebben az esetben.
• Nyomatékérzékelő meghibásodása: A hiba oka néha triviális: például futómű-szerelések során elállítódik a kormányoszlop nullpontja. Emiatt egyenes haladáskor is úgy érzékeli a rendszer, mintha enyhén elfordítva lenne a kormány, és ezért működteti, működtetné a szervorásegítést. Ilyenkor a kormánymű elektronikájának újrakalibrálása szükséges, amely szoftveresen a hozzáértőknek rutinfeladat. Nagyobb a gond, ha maga a nyomatékérzékelő kezdi feladni a harcot, ez érzékeli a kormányelfordítás irányát is. Ha a belső csúszóérintkezők elkopnak, vagy felületi korrózió jelenik meg rajtuk, az általuk küldött jel nem egyenletes. Így persze a rásegítés mértéke sem lesz az, előfordulhat, hogy a helyzethez képest nagyobb, vagy kisebb, vagy éppen semmilyen rásegítést nem ad az elektromotor, mert hát a vezérlés próbálja lekövetni a hamis jeleket küldő nyomatékérzékelő információit.
• Motor meghibásodása: A motor is elromolhat, erre utalhat az üzem közbeni búgása, a kormányzás erőszükségletének növekedése, vagy a szervorásegítés megszűnése. Lehet mechanikai kopás az áthajtásban, amire növekvő kormányholtjáték, kopogás utalhat. Ekkor már jellemzően a kormánymű maga is elég kopott lehet, ez a jelenség igen sokat futott, elhanyagolt, vagy balesetes múltú autóknál fordulhat elő.
• Ékszíj vagy csőrendszer hibája: Ékszíj csere, vagy a szervoszivattyú cseréje segíthet a problémán. A probléma mértékétől függ, hogy balesetveszélyes-e használni az autót. Nagy mértékben függ a kiváltó októl. Ha a kormányrásegítő szíja sérült, akkor bármikor teljesen elszakadhat. Ha ez a probléma, a nyikorgó hang oka, akkor balesetveszélyes lehet így közlekednünk.
• Kardánok kopása: Az akadó kormánymű esetében a kopott, megrongálódott alkatrészek cseréje a megoldás.
• Kormányoszlop vezetőperselye: Ha a kormányoszlop vezetőperselye volt a probléma oka, akkor meg kell zsírozni.
• Szervófolyadék: Ha a kormányrásegítő folyadéka fogyott el, akkor azt pótolni kell.

Opel Corsa C kormánymű javítása: egy példa

Az ember idegeit sokszor próbára teszi, ha valami addig nem tapasztalt rendellenes zörgés kopogás árasztja el az utasteret. A Corsa C esetében ezt a kormányberendezésből jövő hang okozhatja, ugyanis egy olyan fogasléc perellyel szerelték az autókat, melyek sajnos nem sokáig bírják. Sajnos eljön az az idő amikor a kormányzással gondok adódnak. Egyszerűbb hiba, amikor a szélső kormányösszekötő gömbfej kezd el "lógni" pl. a porvédő kirepedése miatt, kissé több munkát ad a szerelőnek, amikor a belső csukló - axiálcsukló - megy tönkre és azt kell kicserélni. De van egy jóval kellemetlenebb dolog is ... az, amikor menet közben egy harsány kopogó hang jelenik meg az utasfülkében és ez az idő múltával felerősödik és szinte folyamatossá válik. Ekkor már nincs menekvés, mindenki gyorsan szerelőhöz fordul, hogy enyhüljenek végre az autózás közben bennünket érő kellemetlen befolyások. Egy jó autószerelő gyorsan rájön, hogy itt bizony az Opel Corsa C kormánymű meghibásodásáról van szó. Sietve mondanak is ilyenkor egy jókora összeget a kormánymű kicserélésére, aminek hallatán a legtöbb Opeles dob egy hátast. Az Opel Corsa C kormánymű gazdaságos javítása végre ma már megoldódott! Nem kell sok-sok tízezerért beszerezned egy másikat, hiszen könnyen javítható. Tudunk hozzá biztosítani eredeti Opel javítókészletet, mely hosszú távú megoldást tesz lehetővé neked. A gyári csomagban mindent megtalálsz, ami a gyors és precíz munkához szükséges: erős vezető persely, kiváló biztosító, masszív bilincs, jó adag speciális kenő zsír.

Hogyan válasszunk megbízható szervizt a javításhoz?

Mostanában megszaporodtak, a hozzánk érkező más cégeknél már sajnos csalódott ügyfelek. Ezek az ügyfelek sajnos porul jártak, és több tízezer, (akár százezer forintot) is buktak, mert nem voltak elég körültekintőek. Ezért ha Ön szervókormány javítás előtt áll, mindenképpen szánjon rá 5 percet, hogy ezt az összehasonlítást elolvassa, mielőtt belekezd a felújításba! Ezeket mindenképpen kérdezze meg egy felújító cégtől mielőtt döntést hoz!

• Garancia és számla: Valóban kicserélik az ÖSSZES tömítést. A gyárival megegyező alkatrészeket használ. Ami drágább, de biztosan jó lesz. A számla kérdése. Ha Ön kap számlát, a garanciát biztosan fogja tudni érvényesíteni. Ha Ön nem kap számlát a munkáról, csak a felújító cég jó szándékában bízhat, hogy valóban tudja-e érvényesíteni a garanciális igényét.
• Porvédő gumiharang: Egy korrekt cég biztosít teljesen új porvédő gumiharangot a felújítás mellé. Pár ezer forint, de biztosítja hogy a szennyeződés ne “egye el” újra a frissen felújított kormányművet. (Egy drága felújítás oka legtöbb esetben az elhasználódott gumiharangokból adódik. Bemegy a szennyeződés, és tönkreteszi a tömítéseket.) Finoman szólva is meggondolatlanság, ha egy cég egy frissen felújított kormányműre visszateszi a régi használt porvédő gumiharangokat!
• Alkatrészek minősége: Sajnos rendszeresen találkozunk hozzánk került, már javított alkatrészekben, olcsó utánagyártott alkatrészekkel. Kérdezze meg, milyen alkatrészek kerülnek be a felújítás során.
• Átláthatóság és megbízhatóság: Egy korrekt cég mögött mindig tudni, hogy milyen EMBER van. A weboldalon, az emberek a saját arcukkal és becsületükkel vállalják a felelősséget. Egy korrekt cég vállalja, hogy nyilvánosan lehessen róluk visszajelzést írni. Továbbá, ha egy cég megtalálható a Google organikus (nem fizetett) találatai között az első pár találatban, az biztosan azt jelenti, hogy a cég hosszú idő óta, tartósan működik. Alaposan utána néztem kivel javíttatok? A cég megtalálható a Google-ben eredetileg is? Ha a weboldal csak az internetről leszedett képekkel van tele, az intő jel lehet.
