A MAHO MH 700 C univerzális marógép 1989-ig nyúlik vissza, és a fémmegmunkálás időtlen mérnöki kiválóságát képviseli. Kora ellenére ez a modell továbbra is nagy tiszteletnek örvend a feldolgozóiparban precizitása és megbízhatósága miatt. Az MH 700 C-t robusztus és stabil ágyszerkezet jellemzi, amely elengedhetetlen a pontosság és stabilitás megőrzéséhez a marási műveletek során. Univerzális marófeje sokoldalúságáról tanúskodik, lehetővé téve a kezelők számára a feladatok széles skáláját, az alapfúrástól a bonyolult kontúrozásig és profilozásig.
A MAHO MH 700 C Műszaki Jellemzői és a Philips 432 Vezérlés
Ez a CNC marógép 432 Control és univerzális asztallal 1989-ben épült. A gép CNC vezérlése a Philips 432-es rendszere. Az 1989-es MAHO MH 700 C figyelemre méltó műszaki jellemzői közé tartozik egy tágas munkaasztal, jelentős teherbírással, amely alkalmas a munkadarabok széles skálájának elhelyezésére. A változtatható fordulatszám-szabályozással kiegészített gép orsója kiváló teljesítményt és alkalmazkodóképességet biztosít.
MAHO MH 700 C Specifikációk
Az alábbi táblázat részletezi a MAHO MH 700 C főbb műszaki paramétereit:
| Jellemző | Érték |
|---|---|
| X-tengely mozgás | 700 mm |
| Y-tengely mozgás | 450 mm |
| Z-tengely mozgás | 500 mm |
| Asztal mérete | 680 x 380 mm |
| CNC vezérlés | Philips 432 |
| Előtolási tartomány | 1-3000 mm/perc |
| Gyorsmenet | 6 m/perc |
| Szerszámbefogó | ISO 40 |
| Orsó fordulatszám tartomány | 20 - 3150 U/perc |
| Főhajtás | DC 8 kW |
| Marófej | Forgatható +/-90 ° |
| Teljes teljesítményigény | 23 kW |
| Gép súlya | kb. 3200 kg |
| Gép méretei | kb. 3,0x2,5x2,0 m |
A Philips 432 Vezérlés Képességei
A Philips 432 pályavezérléssel ellátott univerzális marógépek, mint az MH 500C is, kiváló műszaki és esztétikai állapotban kaphatók. Minden mozgástengely fokozatmentesen szabályozható, meghajtása gyors reagálású motorral és holtjátékmentes golyósorsóval történik. A különböző programciklusok, mint pl. körzsebek, téglalapzsebek, hornyok marása, fúrás, mélyfúrás, menetfúrás stb. könnyű kezelhetőséget biztosítanak. A marógép tanműhelyben üzemelt, mind a vertikális, mind a horizontális tengelyen hidraulikus feszítést kínál. Átszerelés vertikálisról horizontálisra nagyon egyszerű, a vertikális fej elfordításával. A Philips 432-es vezérlés tehát egy sokoldalú CNC szerszámmarógépet tesz lehetővé.
Gyakori Működési Problémák és Megoldások a Philips 432 Vezérléssel
A Maho gépek, különösen a Philips 432 vezérléssel szerelt modellek, bizonyos működési sajátosságokkal rendelkezhetnek, amelyekre érdemes figyelni. Gyakori probléma lehet például a központi kenőszivattyúval kapcsolatos hiba. Előfordulhat, hogy áramszünet után a gép nem kapcsolja ki a központi kenőmotorját, ami a motor túlmelegedését okozhatja. Kutatás során kiderült, hogy a "05-ös" hiba a kis kijelzőn a kenőfej és a sebességváltó nyomáskapcsolójával függ össze. Néhány esetben a szenzor áthidalása megoldást hozott.
Más jellegű problémák is felmerülhetnek, például az I35 és a "05-ös" hibakódok, amelyek a PLC hibáira utalnak. Ezek gyakran napi egyszer jelentkeznek, és az ajtó kinyitásával/becsukásával és a billentyűzeten lévő gombokkal való "játékkal" könnyen orvosolhatók voltak.
A szerszámcserével (M6) kapcsolatos gondok is előfordulnak. Fontos, hogy az M19 pozíció be legyen állítva. Ez az M19-es pozíció beállítása az orsó megfelelő elhelyezkedését biztosítja. Az orsó pozicionálásának ellenőrzése kulcsfontosságú. Gyakran két szenzor is található a rendszerben. A felső szenzor a pinole (ATC pinole felfelé van) állapotát jelzi, míg az alsó szenzor az M19 pozícióhoz kapcsolódik. Amennyiben az M19-es parancsra az orsó forog és megáll, feltételezhető, hogy a szenzor működik. Problémát jelenthet, ha a Y tengely 5 mm-rel magasabbra megy a kelleténél, vagy az orsó a szerszámot 20% feletti előtolásnál elejti. Ez utóbbi esetben a befogás lassú lehet, és a szerszám idő előtt elhagyja a helyét. A megfelelő orsópozíció elmentése és a konstansok módosítása segíthet ezekben az esetekben.
MAHO 700C with Renishaw MP3 probe (Philips 432 CNC) measuring inner circle.
További Maho Modellek és Elérhetőségük

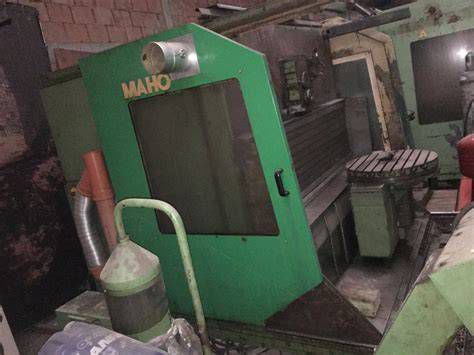

A Maho gépek széles skálája elérhető a piacon, gyakran használt állapotban. Példaként említhető a MAHO AG (Németország) gyártású MAHO MH 600 C típusú CNC megmunkálóközpont. Ez a gép is Philips CNC 432 vezérléssel rendelkezik. Mozgástartomány X/Y/Z: 600mm/450mm/450mm, szerszámbefogó: SK40, asztal átmérője: 630mm, fordulatszám: 3150 ford./perc, előtolás: 4m/perc, gyorsjárat: 6m/perc. A gépméretek X/Y/Z: kb. 3000mm/2800mm/2200mm, tömeg: kb. 3500kg. Körülbelül 29.192 gépórával rendelkezik, és kézikönyveket és dokumentációt tartalmaz. A védőajtók részben szétszereltek, de benne vannak.
Ha kiváló minőségű megmunkálási képességekre vágyik, érdemes megfontolni a MAHO MH 1000 C/A univerzális megmunkálóközpontot is. Ennek a modellnek a specifikációi között szerepel a Szerszám interfész ISO 50, az Orsó fordulatszám-tartomány 20-4000 rpm, X Y Z előtolás 1-4000 mm/min, gyorshajtás 10 m/min, az asztal átmérője 1250 mm, és a Max. asztali terhelés 800 kg. Teljes csatlakoztatott terhelése 36 kVA, pozicionálási felbontása pedig 0,001 mm.
