A Jármű Elektromos Hálózatának Bonyodalmai: Kábelek, Hibák és Megoldások Peugeot Autókban és Általánosságban

Az autó elektromos hálózata bonyolult kábelekből, csatlakozókból és modulokból áll, amelyek biztosítják az összes rendszer működését - a világítástól és klímától kezdve egészen a vezérlőegységekig. Egy mai gépkocsi esetében a hálózat teljes hossza több kilométer, a kábelek összsúlya pedig akár a teljes tömeg 5%-át is kiteheti. A kábelköteg sérülése elektronikai hibákat vagy akár az autó működésképtelenségét is okozhatja.

A Kábelköteg Javítókészlet Jelentősége

Ilyen esetekben nyújt segítséget a kábelköteg javítókészlet, más néven javítószett kábelköteghez. Ez a praktikus alkatrész lehetővé teszi a gyors és biztonságos javítást az egész kábelköteg cseréje nélkül. A javítókészletek a jármű elektromos rendszerének sérült részeinek helyreállítására szolgálnak. Segítségükkel csak a sérült szakaszt kell kicserélni, ami olcsóbb és gyorsabb megoldás a teljes köteg cseréjéhez képest. A kábelköteg javítókészlet ideális megoldás az autó elektromos rendszerének sérülése esetén. Lehetővé teszi a költséghatékony és megbízható javítást az egész köteg cseréje nélkül.

Peugeot és Citroën Specifikus Kábelmegoldások

Ismerje meg a kiváló minőségű használt alkatrészeket a Citroën vagy Peugeot autójához a motorban lévő csatlakozó + pól kábellel. Ez az alkatrész ideális választás a tulajdonosok és a mechanikusok számára, akik megbízható helyettesítőt keresnek a sérült vagy hibás eredeti kábel helyett. A csatlakozó + pól kábel alapvető fontosságú a jármű elektromos rendszere megfelelő működéséhez, biztonságos és hatékony csatlakozást biztosít az akkumulátor és a motor komponens között. A hibás feszültség vagy meghibásodás megelőzése súlyos hibákhoz és felesleges javítási költségekhez vezethet. Nem számít, hogy Ön profi autószerelő, vagy szenvedélyes otthoni barkácsoló, ez a motorban lévő csatlakozó + pól kábel szükséges funkcionalitást és megbízhatóságot biztosít Citroën vagy Peugeot autójához.

A Vezeték Keresztmetszetének és Terhelhetőségének Meghatározása

A megfelelő vezeték-keresztmetszet kiválasztása messze nem csak egy apró műszaki részletkérdés; ez a biztonságos és hatékony villamos hálózat alapja. Ha a vezeték alul van méretezve, könnyen túlmelegedhet, ami közvetlen tűzveszélyt jelent. A másik véglet, a feleslegesen vastag kábel pedig csak indokolatlanul növeli a költségeket.

A hazai gyakorlatban a vezetékek terhelhetőségét elsősorban az MSZ HD 60364 szabványsorozat vonatkozó részei határozzák meg. Ezek pontosan szabályozzák, hogy egy adott keresztmetszet mekkora maximális áramerősséget viselhet el biztonságosan. A beépítési módok a szerelési körülményektől függenek. Másképp melegszik egy vakolat alatt, védőcsőben vezetett kábel, és másképp egy szabadon, falon kívül elhelyezett. A leggyakoribb példa: egy 1,5 mm²-es rézvezeték „A1” beépítési mód esetén.

Réz és Alumínium Vezetékek Maximális Terhelhetősége

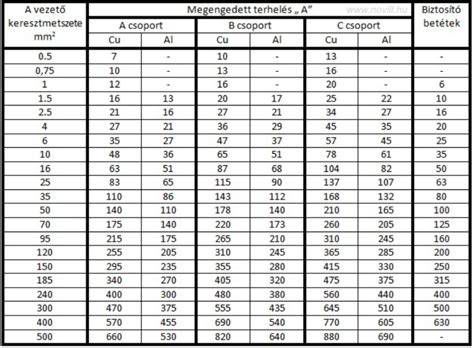

Az alábbi táblázat egy egyszerűsített útmutató a legfontosabb értékek gyors ellenőrzéséhez. Ez az összefoglaló táblázat a leggyakrabban előforduló réz és alumínium vezetékek maximális terhelhetőségéről ad egy gyors képet, különböző elhelyezési módok szerint.

Ahogy a táblázat is mutatja, a szerelési mód jelentősen befolyásolja a terhelhetőséget. Egy szabadon szerelt, jól hűlő vezeték mindig többet bír, mint a falba süllyesztett, csőbe húzott társa. Ha összevetjük a két táblázatot, rögtön szembetűnik, hogy egy 10 mm²-es alumínium vezeték szabadon szerelve (50 A) nagyjából annyit bír, mint egy 6 mm²-es réz (46 A). Ezek a táblázatok jelentik a méretezés kiindulópontját.

A Terhelhetőséget Befolyásoló Korrekciós Tényezők

Sokan azt gondolják, hogy a megfelelő vezeték kiválasztása csak a keresztmetszeten múlik. Ez azonban csak a történet fele. A vezeték terhelhetősége táblázatban látott értékek egyfajta laboratóriumi, ideális környezetre érvényesek. A valóság azonban ritkán ilyen steril. A gyakorlatban a vezeték terhelhetőségi táblázat számai csak egy ideális kiindulópontot adnak, amit számos más tényező is alaposan felülírhat. Ezek a szorzószámok arra valók, hogy a táblázatokból kiolvasott alapértékeket hozzáigazítsuk a tényleges, helyszíni adottságokhoz. Ha ezekről megfeledkezünk, könnyen veszélyes túlterheléshez és a vezetékek túlmelegedéséhez juthatunk, még akkor is, ha papíron minden rendben lévőnek tűnt.

• A vezeték anyaga: A réz sokkal jobb vezető, mint az alumínium, ez tény. Egy ugyanolyan keresztmetszetű alumínium vezeték teherbírása kb. 30-40%-kal gyengébb.
• A szigetelés fajtája: Nem mindegy, mi borítja a vezetéket. A különböző szigetelőanyagok, mint a PVC (polivinil-klorid) vagy a modernebb XLPE (térhálós polietilén), más-más hőtűréssel rendelkeznek.
• Környezeti hőmérséklet: A szabványos táblázatok legtöbbször 30°C-os környezeti hőmérséklettel számolnak. Ha ennél melegebb helyen (pl. egy forró padlás vagy egy napsütötte fal) kell elvezetni a vezetéket, a vezeték sokkal nehezebben hűl le, ezért kell a táblázatban szereplő értékeket melegebb környezetben egy korrekciós tényezővel visszavenni. Például egy 40°C-os környezetben a korrekciós tényező nagyjából 0,87. Előfordul persze az ellenkezője is, például egy hűvös pincében, ahol a tényező akár 1 fölé is mehet.
• Kötegelés (több vezeték együtt): Ez az a pont, ahol a legtöbben el szokták véteni a számítást. Amikor több, külön-külön terhelt áramkör kábelei szorosan egymás mellett futnak egy védőcsőben vagy egy kábelcsatornában, kölcsönösen fűtik egymást. Fontos megjegyezni, hogy minél több vezeték fut együtt, annál drasztikusabb a csökkentő tényező. Míg 2-3 áramkörnél ez a faktor 0,8 vagy 0,7, addig 6-8 együtt futó áramkör esetén már akár 0,5 is lehet!

Egy példa a gyakorlatból: Egy 2,5 mm²-es rézvezetéket akarunk elhelyezni falban, védőcsőben (ez az A2 telepítési mód). A környezeti hőmérséklet tartósan 40°C. A papíron 21 A-t bíró vezeték a valós körülmények között alig 12 A-rel terhelhető biztonságosan.

Feszültségesés: A Másik Fontos Tényező

A vezetékek megfelelő méretezése nem áll meg a terhelhetőségi táblázatoknál és a melegedés vizsgálatánál. Van egy másik, legalább ennyire fontos tényező, amivel minden szakembernek számolnia kell: ez a feszültségesés. Főleg hosszabb vezetékszakaszoknál okozhat fejtörést. Ha ez a feszültségcsökkenés túllépi a megengedett mértéket, abból komoly gondok adódhatnak. Az érzékenyebb elektronikai berendezések meghibásodhatnak, a motorok erőtlenek lesznek, a lámpák pedig csak pislákolni fognak a névleges fényerejükhöz képest.

Az idevágó szabványok elég egyértelműen fogalmaznak: a hálózati csatlakozási ponttól a legutolsó fogyasztóig a feszültségesés általában nem lehet több 4-5%-nál. Egy jó ökölszabály a gyakorlatból: ha egy hosszabb szakaszon a számítások azt mutatják, hogy a feszültségesés túllépi a megengedett 3-5%-ot, akkor hiába lenne elég a melegedés szempontjából egy vékonyabb vezeték, muszáj a következő, eggyel nagyobb keresztmetszetet választani.

Képzeljük el, hogy egy kerti műhelybe kell elvinnünk az áramot, ami a háztól 50 méterre van. Ehhez egy 2,5 mm²-es rézvezetéket gondoltunk használni. Ha elvégezzük a számítást (az egyszerűsített képlet egy fázisra: ΔU = 2 * L * I * ρ / A), gyorsan kiderül, hogy a feszültségveszteség meghaladja a 10 Voltot. Ez egy 230 V-os hálózaton már majdnem 4,5%, ami erősen határeset, és a hegesztő teljesítményére már negatív hatással lehet. A helyes döntés ilyenkor, ha nem spórolunk, és eleve 4 mm²-es vezetéket húzunk be.

Régi és Új Szabványok Különbségei

Szakmai körökben gyakran futunk bele olyan épületekbe, ahol a villamos hálózat még évtizedekkel ezelőtti szabványok alapján készült. Amikor egy meglévő rendszert kell felülvizsgálni vagy bővíteni, muszáj tisztában lennünk a régi és a mostani előírások közötti eltérésekkel. A leglényegesebb különbség a korábbi, például MSZ 14550-1 szabvány és a ma hatályos MSZ HD 60364 sorozat között az, hogy a terhelhetőségi értékek sokkal szigorúbbak lettek. A modern szabványok sokkal aprólékosabban veszik figyelembe a beépítés körülményeit - gondoljunk csak a hőszigetelés hatására vagy a kötegelésre. Magyarországon az elektromos vezetékek terhelhetőségének meghatározása komoly múltra tekint vissza. A régi, 1979-es MSZ 14550-1 szabvány adataival még ma is találkozhatunk régi rendszerek felmérésekor. Ebben például egy 1 mm²-es rézvezetékre maximum 12 Amper terhelést engedtek meg. Érdekességképpen, a német DIN VDE 0298-4 szabvány, amivel itthon is gyakran hasonlítják össze a szabályokat, valamivel többet enged: egyeres kábelnél akár 19 Ampert is. Az MSZ azonban a biztonságosabb, konzervatívabb értékeket követeli meg a magyarországi hálózatokon.

A legfontosabb tanulság, hogy egy régi hálózat felmérésekor nem elég csupán a vezeték keresztmetszetét leolvasni. Ez a különbség világosan megmutatja, miért veszélyes egy régi hálózatot a mai terhelésekkel meggondolatlanul használni.

Gyakori Kábelhibák és Diagnosztikai Kihívások a Gépjárművekben

Tapasztalataink szerint a hibák körülbelül 15-20%-ánál a rendellenesség oka a kábelhálózatban keresendő. A gépkocsi villamos hálózata alapvetően igen logikusan épül fel: az akkumulátor negatív pólusához közvetlenül csatlakoztatva van a karosszéria, a pozitív pólusról az áram rendszerint a megfelelő védelmi és kapcsoló pontokon keresztül kerül a fogyasztókhoz. A több száz fogyasztót tápfeszültséggel ellátó, ill. egyéb összekötő kábelek nagy száma és a rendszerek összetettsége miatt a kábelkötegekben előforduló hibák sajnos nem tartoznak a legegyszerűbben feltárható és elhárítható problémák közé.

A Kábelek Fizikai Igénybevétele

• Hő és kémiai hatások: A kábelproblémák egy része abból adódik, hogy a műanyag szigetelés hosszútávon nem kellően hő-, illetve olajálló. A motortérben uralkodó magas hőmérséklet hatására megtöredezik, rosszabb esetben elporlad, szabad az út a rövidzár felé. Egyes vélemények szerint a '90-es évek derekától általánosan használt újrahasznosított anyagból készült kábelszigetelésnek ebben jelentős szerepe van. Az ISO 6722 nemzetközi szabvány a kisfeszültségű járműkábelek vonatkozásában környezetállósági vizsgálatokat ír elő, szám szerint tizenhármat. Követelmény pl. a PVC szigetelőanyag 70 C°-os tartós hőállósága. Egészen biztos, hogy a felhasznált kábelek ezeknek a követelményeknek maradéktalanul megfelelnek. A motortérben viszont vannak olyan kábelek, melyek csupán a motor sugárzó hőjétől ennél eleve magasabb hőmérsékletnek vannak kitéve. Ehhez ha hozzászámítjuk az esetenkénti 40 fokos külső hőmérsékletet, a helyzet még rosszabb. Ehhez jön a vezetéken a feszültségesés hatására fejlődött hőmennyiség. A jelzett szabvány keretében végzett vizsgálatok során a 105 C°-os hőmérséklet tartása 15 percig a legkeményebb hőmérséklettel összefüggő próba.
• Mechanikai sérülések: Sok esetben a gondatlan kábelvédelem, feszülő kábelek következménye a sérülés, kidörzsölődés, szakadás. A motortér különösen igénybevett terület a kábelhálózat, tápellátás számára. Az említett fokozott hő-, és kémiai igénybevétel mellett állandó a rezonancia, a motor nyomatékváltáskor a kocsiszekrényhez képest valamelyest elmozdul, ezt a "drótoknak" követniük kell. Télen az agresszív hólé, felcsapódó víz, sár rontja a villamos csatlakozások állapotát.
• Kártevők: Egér Úr figyelő állásban a jobb első sárvédőben lévő vacka közelében. A motor működésképtelenségét kis fogak - nem feltétlenül egéré - idézték elő, megszabadítva néhány kábeldarabot a szigetelésétől, ezzel zárlatot okozva.
• Akkumulátorsav okozta korrózió: Néhány korábbi autótípus test gyűjtőkapcsai érthetetlen módon éppen a nem zárt rendszerű akkuk kivezető csövei közelében voltak, ami aztán a korosabb példányok esetén gyakori szervizlátogatást eredményezett. A fotó egy alig három éves japán modell akkutálcája alatti területet mutatja. Az első beszerelésként alkalmazott akkumulátor nem zárt rendszerű, a kivezetőcső gyakran leesik, az akkusav innentől fogva a műanyag akkutálcába kerül. Nemes egyszerűséggel egy rövid csövön keresztül a karosszériára engedték folyni a maró folyadékot, de a tálca kis pereme, a jármű mozgása miatt más helyre is jut, pl. az akku (egyetlen) negatív főkábelének csatlakozási pontjára. A terület megtisztítása után láthatóvá vált: az egyébként sem túlméretezett lemez helyenként megadta magát a (mesterséges) enyészetnek, elvékonyodott, kilyukadt.

ECU és Csatlakozók Problémái

A Bosch ECU a motortérben kapott helyet, ezzel megtakarítva jónéhány méter kábelt. De amint azt látjuk, a kábelköteg csatlakozója nem képes teljesen távoltartani innen a port, olajpárát, nedvességet. Az ECU lábai, tüskéi igen kis méretűek, ezt jól mutatja a golyóstoll vége. A tüskék (pin-ek) illetve a kábelköteg hozzájuk csatlakozó érintkezőinek szennyeződésmentes, makulátlan állapota a rendszer hibátlan működése szempontjából alapkövetelmény. Egy nagynyomású mosóval történő motortisztítás, vagy a felcsapódott hólé ide jutása komoly károkat okozhat. Az esőcsatornában elhelyezett elektronikák (gyakori megoldás) pedig a vízlevezető cső tartós dugulását nemigen szokták túlélni.

Hibás Testkábelek és Diagnosztika

Gyakori a testkábelek hibája. Nemegyszer a probléma már az akku negatívot a karosszériával összekötő vastag kábel nagy átmeneti ellenállásával kezdődik. Itt kétféle mérési eljárás is van, a legegyszerűbb egy multiméterrel az akku negatív és a kocsiszekrény, illetve akku negatív és a motortest közötti ellenállást megmérni, levett gyújtásnál. Mindkét esetben csak nagyon kis átmeneti ellenállás megengedett, az itt folyó száz/több száz Amper már kis átmeneti ellenállás esetén is jelentős feszültségesést okoz.

Egy másik, sokkal megnyugtatóbb eljárás során egy motordiagnosztikai műszer pontos referenciafeszültséget juttat minden testelési pontra. A feszültségesés mértékéből adódóan azt vagy jónak, vagy javításra szorulónak minősíti. A képen megfigyelhető Volvo esetében - nagyon sok egyéb mellett - 10 testponton mér feszültségesést, a méréssorozat mindjárt ezzel kezdődik. Mint látható, ebben az esetben, ebből a szempontból a vizsgált jármű kitűnő állapotban van, mindössze 0,06...0,07 Volt feszültségesési értékekkel.

Amatőr Módosítások és Rejtett Hibák

Az átgondolatlan, nagyon amatőr szinten elvégzett kábelhálózati kis módosítások nagy zűrt képesek okozni. Nagyon sok autóban található egyszerű indításgátló, a kábeleket átvágják, a toldást forrasztás és zsugorcsöves szigetelés helyett kis összesodrással (nemegyszer minden szigetelés nélkül!!) megoldottnak gondolják. Az utólag beépített erősítő, mélynyomó láda, tolatóradar, ködlámpa az eredeti állapot megváltoztatásával jár, és nem mindig szerencsés kézzel nyúlnak hozzá. Amikor egy kábel becsatlakozik egy kábelerdőbe, és nem érkezik meg a "rendeltetési helyére", az nem egy örömteli állapot. Ha a kábelkötegszakasz - esetleg - több, mint száz "drótból" áll össze, elég rosszak a kilátások. Korántsem biztos, hogy pl. egy kék-fehér kábel a célállomáson még mindig ugyanilyen színt visel. Nemritkán két kolléga többórás vesződése az ára, hogy megállapítható legyen a kábeltörés / szakadás pontos helye.

A Modern Autóelektronika Komplexitása

A 90-es években persze mindenki csodát várt a buszrendszerek elterjedésétől, hiszen a cél az volt, hogy ezek lecsökkentsék a vezetékek számát. Ez valószínűleg így is lett, azonban ne felejtsük el, hogy a kábelhálózat teljes hossza így is folyamatosan növekszik, hiszen újabb és újabb biztonsági illetve kényelmi berendezések kerülnek be napjaink autóiba. Egy Peugeot 406 kormányvezérlőjébe például csupán 4 kábel van bekötve: a tápellátás, és két buszkábel. A kormányon, ill. a bajuszkapcsolókon viszont összesen 19 különböző kapcsolóállást tudunk megszámolni: a rádió választókapcsolója, az ablaktörlő ill. a világítás különböző fokozatai, index, kürt, stb. Tucatnyi helyett csupán négy kábel segítségével sikerül átvinni a szükséges információkat. A problémát nem csupán az új berendezések megjelenése jelenti, hanem a már korábban is meglévők egyre bonyolultabbá válása is.

Nem is olyan rég még néhány kábel, biztosíték, kapcsoló, relé elég volt a világítás izzók működtetéséhez, a ritkán előforduló hibák javítása gyakran az utcán vagy a garázsban megtörtént, mivel szaktudást alig igényelt. Mára a helyzet gyökeresen megváltozott. Képünkön egy mai autó világítást vezérlő elektronikája látható, amint a kép is mutatja, nem elhanyagolható mennyiségű kábellel. Több száz kábel találkozása a fenti, korszerű típusnál: gyengébb idegzetű vezető nem baj, ha nem tudja, mit takar a fedél néhány centire attól, ahol a bal lábát szokta pihentetni. A csípőfogót hirtelen felindulásból vezérelve megdolgoztatni ebben a térben nem szerencsés döntés...

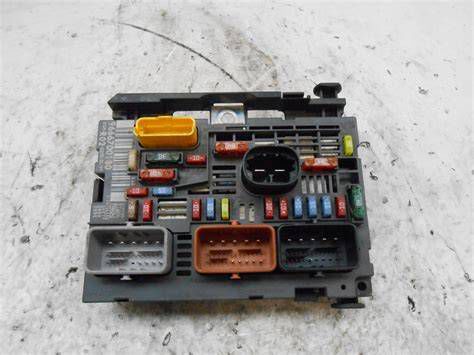

Természetesen a teljesítményelosztási rendszer is állandó változás alatt van. Mára általánossá váltak az ún. integrált biztosítéktáblák (más néven intelligens teljesítményelosztó központok vagy karosszériavezérlők). Ilyen például a PSA konszernnél a BSI ill. BSM, vagy a Mercedes SAM modulja. Ezek az egységek vezérlik a legtöbb fogyasztót, ide van integrálva a biztosítékok és relék egy része, és rengeteg praktikus funkcióval vannak ellátva, mint pl. az economy üzemmód, ami az akkumulátor lemerülését hivatott megakadályozni. Ahogy az lenni szokott, az integráltságnak ára van: ami a gyárnak költségcsökkenés, az a felhasználónak sokba kerülhet.

A legtöbb BSI-vel, BCM-mel, UCH-val, vagy hasonló teljesítményelosztó központtal rendelkező gépkocsiban - elvileg - nem tudunk külön indításgátló egységet cserélni, integrálva van a legtöbb kényelmi funkció, a karosszériavezérlő hangolja össze a buszrendszereket, ide futnak be a diagnosztikai csatlakozó jelszálai, stb. Ha a kezelt 30-40 funkció közül csak egy meghibásodik, vagy "utólagos megoldásokhoz" kell folyamodjunk, vagy cserélni kell a komplett vezérlőt. Csak érzékeltetésképpen: a legújabb BSI-k csatlakozóiba például összesítve mintegy 120 kábel fut be, a karosszéria vezérlőbe a legtöbb információ buszrendszeren érkezik, a kábelek nagy része leginkább a beavatkozók működtetésére szolgál. A korszerű teljesítményelosztó központokkal vagy karosszériavezérlővel ellátott gépkocsik esetében sajnos a régi autóvillamossági szervizekben megszokott vizsgálati módszerek nem feltétlenül alkalmazhatóak.
