A klíma kompresszor az autóban az egyik legnagyobb komfortot adó rendszerének a lelke, a légkondicionáló része. Egy forró nyári napon, amikor hosszú utazásra készülünk, az autóban a hőmérséklet simán elérheti a 38-40 °C-t is. Ilyenkor az ablakok lehúzása mellett a légkondicionáló rendszer nyújt igazi megoldást. Ebben az esetben az autó összes ablakát felhúzzuk, és hagyjuk dolgozni a rendszert. Viszont ha van légkondi, akkor nincsen probléma, a nagy hőségben sem kell elviselni a fülledt, levegőtlen autót. A probléma megoldása az ok diagnosztizálásával kezdődik.
A Klíma Kompresszor: Felépítés és Működés
A klíma kompresszor egy olyan berendezés, ami az alacsony nyomású (3 bar) és alacsony hőmérsékletű (0 °C) gázt 16 bar nyomású és kb. 80-90 °C-ra sűríti. Ezt úgy éri el, hogy a kompresszorban van egy tárcsa, amely konstrukciótól függően dugattyúkat mozgat. Végső soron olyan ez, mint a motor működése. Az alacsony nyomású gázt beszívja, és apró furaton átpréselve megnő a nyomás és a hőmérséklet.
Az alábbi táblázat összefoglalja a klímakompresszor bemeneti és kimeneti paramétereit:
| Klíma Kompresszor Paraméterei | Bemeneti oldal | Kimeneti oldal |
|---|---|---|
| Nyomás | 3 bar | 16 bar |
| Hőmérséklet | 0 °C | 80-90 °C |
A szivattyú működtetése a motorról történik, szíjhajtás segítségével. Tehát a forgó mozgásból csinálunk egyenes vonalú mozgást. A kompresszor természetesen nem állandóan dolgozik, mivel nem kell, hogy állandóan hideget szolgáltasson. Arról, hogy mikor működik, mi döntünk. Ha manuális klímánk van, akkor a műszerfalon egy nyomógomb segítségével lehet aktiválni, ha digit klímás, akkor a hőmérséklet függvényében a rendszer kapcsolja be, illetve ki. Tehát, ha bekapcsolt állapotban van, akkor a kompresszor a mágneskapcsoló segítségével behúzza a tárcsát és mint egy kuplung úgy viselkedik.

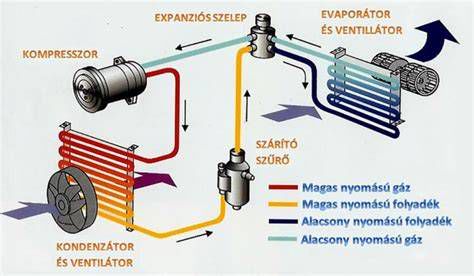

A Klímaberendezés Részletes Működése
Ha a klímakompresszor működik, akkor a kompresszor bemeneti oldalán van egy alacsony nyomású és hőmérsékletű gáz, majd a kompresszor másik végén megjelenik a nagynyomású magas hőmérsékletű gáz, ami továbbítódik a kondenzátorba vagy más néven hűtőbe.
A Kondenzátor (Hűtő)
A klímakondenzátor hasonlóan néz ki, mint egy vízhűtő, és együtt működik az autó hűtőrendszerének ventilátorával. Ez a hűtő felépítésileg ugyan olyan, mint egy rendes hűtő, vagyis egy cső hálózat, amelyen a hűtő lamellákat helyeztek el és a menetszél plusz a ventilátor lehűti a benne átfolyó gázt. A klíma kondenzátoron átáramló levegő lehűti a jármű belsejéből hőt elnyelő forró (gáznemű) hűtőközeget. Kb. 30 fokkal alacsonyabb hőmérsékletű lesz a gáz, amely közben cseppfolyóssá alakul.
A Szárító Szűrő és Akkumulátor
Ezután a már folyékony hűtőközeget átvezetik a szárító szűrőn. Ennek feladata, hogy a hűtőközegben lévő víz esetleg apró szennyeződéseket kiszűrje, és csak tiszta állapotban továbbítsa a nagy nyomású folyadékot. A szívó oldali klímaakkumulátor feladata, hogy megakadályozza azt, hogy folyékony klíma hűtőközeg kerüljön be a kompresszorba. Az akkumulátor/szárító összegyűjti és felszívja a nedvességet. A nedvesség olyan, mint a méreg a belső rendszer elemeire nézve, és károsíthatja a klímakompresszort is.
Az Expanziós Szelep
A folyadék következő állomása az expanziós szelep. A klíma kapilláris csöve/expanziós szelepe szűri és szabályozza a nagy nyomású hűtőközeg áramlását a légkondicionáló rendszeren keresztül a párologtatóba.
Az Elpárologtató
A klíma elpárologtatója úgy viselkedik, mint egy hatalmas jégkocka, amelyen lyukak vannak. Ez lehetővé teszi a forró, utastéri levegő átáramoltatását a magon, gyorsan lehűti ezt a levegőt, és újra kifújja az utastérbe. Ezután a hűtőközeget az expanziós szelepen keresztül visszaáramoltatják a kompresszorba, és a folyamat kezdődik előröl.
Autóklíma - Hogyan működik? (3D animáció)
A Klíma Rendszer Hibái és Diagnosztizálása
A klímakompresszor általában igen nagy élettartamú. Az esetek többségében, ha hibáról beszélünk, inkább olyan probléma adódik, amit könnyen lehet orvosolni.
Klíma Kompresszor Mágneskapcsoló Hiba
A mágneskapcsoló egy olyan alkatrész, amely tartalmaz egy elektromos tekercset, valamint egy úgymond kuplung részt. Ha a mágneskapcsolónak van baja, általában vagy ez a tekercs a szakadt, vagy a kuplungja nem dolgozik már megfelelően. Meghibásodhat a klímakompresszor mágneskuplungja, vagy az áramellátása megszűnhet egy kiégett biztosíték, egy tönkrement nyomásszabályozó kapcsoló, műszerfal-vezérlő modul vagy törött vezeték miatt. Ennek a javítása sajnos csak cserével működhet.
Hangos Klíma Kompresszor
A klímakompresszor első csapágya igen sokszor szokott tönkre menni, cseréjével meg lehet oldani.
Klíma Kompresszor Nem Indul
Ennek több oka is lehet, de a legtöbbször a klíma mágneskuplung az oka. Kánikula idején sok bosszúságot okoz, ha az autó klíma nem kapcsol be. A légkondicionáló meghibásodásának leggyakoribb oka szivárgás vagy a kompresszor problémája.
Nem Hűt Megfelelően a Klíma
Ennek általában az az oka, hogy nincsen meg benne a megfelelő mennyiségű gáz. Minden autónak meg van határozva grammban, hogy mennyi gázra van szüksége. A másik ilyen probléma a szivárgás. Ezt a hibát a legnehezebb megtalálni. Ilyenkor nagyon sokat tud segíteni, ha a rendszerbe be van töltve szivárgásjelölő folyadék, vagy más néven UV folyadék. Amikor szivárgás tapasztalható, akkor egy UV lámpa segítségével megvilágítják a csőrendszert és láthatóvá válik a szivárgás helye. Ha ez a folyadék nincsen benne, akkor nagyon nehéz a szerelő dolga. A legtöbb esetben azonban valamilyen tömítés vagy a szíjtárcsa hibája szokott előfordulni. Ez a hibák nagyobbik hányada.
Diagnosztikai lépések

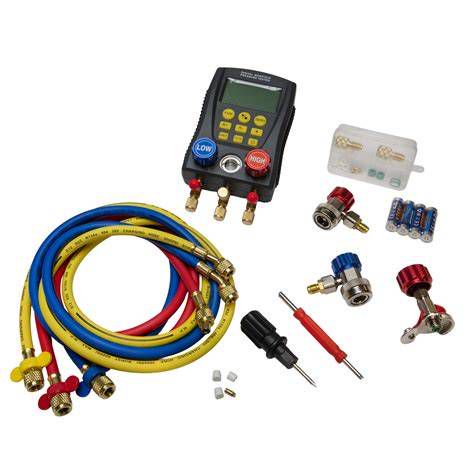

A probléma megoldása az ok diagnosztizálásával kezdődik. Ellenőrizze a rendszer nyomását a levegőbeömlőnél egy nyomásmérő készülékkel. Az ajánlott magas és alacsony oldali nyomások megtalálhatók a jármű javítási kézikönyvében vagy az interneten. Működő motor esetén kapcsolja a légkondicionálót maximális hideg állásra, állítsa magas fordulatra a ventilátorokat, és ellenőrizze, hogy a klíma kuplungtárcsája kapcsolódik-e a kompresszoron. Megjegyzés: ez nem maga a tárcsa, hanem egy középső elem, amely a hajtást a kompresszor tengelyével kapcsolja össze. Ha a tengelykapcsoló néhány másodpercenként egyszer be- és kikapcsol, ez egyértelműen az alacsony hűtőközeg-szint jele. Azt is látni fogja, hogy a mérőműszer alacsony oldali nyomása gyorsan csökken, amikor a tengelykapcsoló bekapcsol, túl alacsony nyomású pontot ér el, majd kikapcsol, és a nyomás megemelkedik.
Szivárgás felderítése és ellenőrzése
A szivárgás a légkondicionáló rendszerrel kapcsolatos leggyakoribb probléma. Az UV A/C szivárgásérzékelő készlet használata a legegyszerűbb módja a szivárgás megtalálásának. Kövesse a csomagoláson található utasításokat, hogy a szivárgást felderítse az UV-festékkel a rendszerben és az UV-fényben.
Fontos ellenőrizni az összes szerelvényt a tömítettségükről való meggyőződés érdekében:
- Ellenőrizze a kompresszor tömlőelosztóit.
- Ellenőrizze az első tömítést és az O-gyűrűket, amelyek tömítik a nyomáskapcsolókat bizonyos kompresszorok hátulján.
- Ellenőrizze, hogy a tömlők megfelelően vannak-e roppantva a szerelvényekre.
- Ellenőrizze a Schrader tűszelepeket.
- Ellenőrizze, hogy nincsenek-e lyukak a hűtőn.
- Ellenőrizze, hogy az elpárologtató UV-fénnyel elvezeti-e a kondenzátumot.
Gyakori problémák egyéb alkatrészeknél
Akkumulátor/Szárítószűrő
Olyan belső hiba, amely lehetővé teszi a szárítószer bejutását a klímarendszerbe. A rossz helyen lévő szárítószer komoly problémákat okozhat a rendszer működésében.
Expanziós szelep
A meghibásodás fő oka ennél az egységnél is az esetleges szennyeződések. Ha a rendszer nyomása túl magas és/vagy túl alacsony, akkor valószínűleg az expanziós rendszerben van a probléma. Először ellenőrizze azonban, hogy a hűtőközeg szintje megfelelő-e, és hogy a hűtő/légkondicionáló párologtató ventilátorai megfelelően működnek-e.
Klíma Kondenzátor
A hűtőközeg szivárog, vagy a klímakompresszor vagy az akkumulátor/szárítószűrő szennyező részecskéi korlátozzák a hűtőközeg áramlását, ami rossz hatásfokú hűtéshez vezethet.
Klíma Elpárologtató
A meghibásodás első számú oka az alkatrész élettartama és kopása miatti szivárgás. Elektronikus szivárgásérzékelő műszerrel lehet a leggyorsabban felderíteni az esetleges szivárgásokat a hűtőrendszerben. Ellenőrizze a klíma párologtató egység vízleeresztő csövét is.

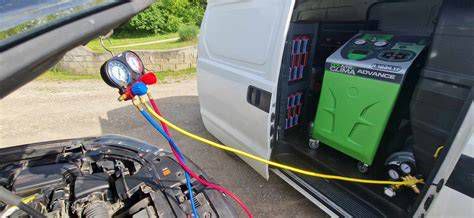

A Klíma Feltöltése
Bár a klíma feltöltése nem a kompresszor része, de e nélkül hiába forogna a kompresszor. A feltöltés több fokozatból áll:
- Lefejtés
- Nyomás próbázás
- Vákuumolás
- Feltöltés
A Klímagáz Lefejtése
A klímák javítását minden esetben a lefejtéssel kezdik, ilyenkor egy gépet rácsatlakoztatnak, és az a rendszerből lefejti a gázt, és minden anyagot ami a rendszerben benne van. A lefejtett gáz mennyiségéről már lehet következtetni arra, hogy esetlegesen valahol szivárgás észlelhető.
Nyomáspróbázás
A nyomáspróbázás, mint a nevében is benne van, úgy működik, hogy a gép egy semleges gázzal feltölti a rendszert és nézi azt, hogy a beállított nyomást tudja-e tartani. A jobb gépek általában ezt automatikusan elvégzik, és jeleznek, ha probléma van.
Vákuumolás
Vákuumolás során a rendszert vákuum alá helyezik, és ezt is az automata rendszer végzi. Ha itt is mindent rendben talált, akkor a rendszert lehet feltölteni.
Feltöltés
A feltöltés során a gép vissza fogja helyezni azt a mennyiségű hűtőközeget, amit az elején lefejtett, valamint azt a mennyiségű olajat, ami a rendszer kenéséhez szükséges. Az olaj mennyisége nem egy hasra ütött szám, mindig csakis a pontos határértéken belüli mennyiséget szabad betölteni. Ilyenkor szokta esetleg megkérdezni a szaki, hogy töltsünk-e UV folyadékot. Mivel ez nem nagy költség, érdemes beletölteni, mert többet fizethetünk egy esetleges javítás során, ha ez nincsen benne. A feltöltési idő minden autónál más és más, így érdemesebb úgy készülni, hogy az autó a szerelőnél maradjon.
Kompresszor Csere és Szakemberi Segítség
Mi Történik, Ha Tönkremegy a Kompresszor?
Ha a kompresszor tönkremegy, nagy valószínűséggel nem találunk olyan embert, aki felújítja. Ilyenkor szokott jönni a gyárilag felújított alkatrész. A katalógusban az autó adatai alapján meg tudjuk keresni, milyen kompresszor kell bele, és az alapján meg is tudjuk rendelni. Ha nem vagyunk biztosak magunkban, érdemes a régi kompresszorról leolvasni a számát, mert azzal tuti be lehet azonosítani, vagy érdemes minket keresni, és mi alvázszám alapján megnézzük, melyikkel szerelték, így a keresés megkönnyíthető.
Egy dolgot érdemes azért tudni. Ezek a kompresszorok cseredarabos alkatrészek szoktak lenni, ami azt jelenti, hogy a régi kompresszor cserealkatrész lesz. Ha meg akarjuk tartani, azzal sincsen semmi gond, de tudni kell, hogy van egy betétdíja. A pontos betétdíj miatt érdemes egyeztetni, mert változó 15.000- 70.000 Ft változó mértékben.
Neki Eshetek Én a Klíma Javításhoz?
Nem javasoljuk. Több oka is van. Ha a rendszert megbontja és elszivárog belőle a benne lévő gáz, azt pótolni kell, és a gáz ára igen borsos. Másodsorban, ha valami hiba van, például a klímakompresszor meghibásodása, annak javítása szakértelmet igényel.
