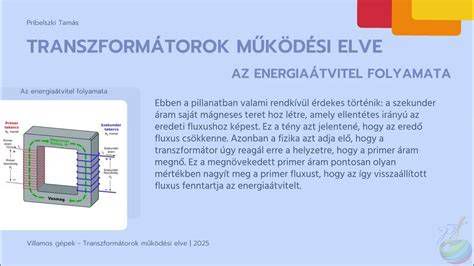

A gyújtótrafó - más néven gyújtótekercs, gyújtástrafó vagy trafó - a benzines autók gyújtásrendszerének egyik kulcsfontosságú eleme. Feladata, hogy a jármű 12 voltos feszültségét több ezer voltra alakítsa, amely a gyújtógyertya elektródái között szikrát hoz létre. A gyújtótrafó egy elektromágneses elven működő eszköz, amely a gyújtásrendszer szerves része. A hatékony égéshez erős és állandó szikra szükséges, amit kizárólag a megfelelően működő gyújtástrafó tud biztosítani.
A gyújtórendszer alapvető részeként segít beindítani a jármű motorját. A gépjármű akkumulátora 12 V feszültséggel rendelkezik, de a gyújtás elindításához a gyújtógyertyán több ezer voltra van szükség. Ezen a ponton jön képbe a gyújtótrafó. Ez nagyon leegyszerűsítve egy nagyon aprócska transzformátor, ami a kocsi akkumulátorából származó 12 voltot képes átalakítani a szükséges, több ezer voltos feszültséggé. A gyújtótrafó által biztosított energia nélkül a gyújtógyertya nem tudná létrehozni az égéshez szükséges szikrát, tehát lényegében ez az autó egyik nagyon fontos alkatrésze, mely nélkül a járművet el sem tudnánk indítani.
Bár ezúttal egyetlen gyújtótrafóról fogunk beszélni, fontos tudni, hogy általában egy motor minimum négy gyújtótrafóval rendelkezik, ezek pedig néha egyetlen tekercscsomagban kaptak helyet. A gyújtótekercs hibája gyakran fokozatosan jelentkezik, ezért jó, ha időben felismerjük a bajt, hiszen, ha már a legkisebb problémánál elvisszük az autónkat egy szerelőhöz, akkor megelőzhetjük a nagyobb problémákat.
A gyújtótrafó meghibásodásának jelei
A gyújtótrafó meghibásodása jelentős hatással lehet az autó teljesítményére és megbízhatóságára. Számos egyértelmű jele lehet annak, ha autónk gyújtótrafója kezd tönkremenni. Általában ezek a tünetek nem külön-külön észlelhetőek, hanem egyszerre több is tapasztalható.
- Motor nehezen indul el vagy egyáltalán nem indul: Ha egyáltalán nem, vagy csak nehézkesen indul be a motor, az utalhat a gyújtótrafó meghibásodására. A legtöbb modern autóban nemcsak egy gyújtótrafó van, hanem több is, és ha sok meghibásodik, akkor gondot okozhat az elindulás.
- Gyújtásprobléma, motorleállás és rángatás: Ha a motor hirtelen fékezéskor, alapjáraton vagy gyorsulás alkalmával rosszul gyújt, vagy ha rövid idő elteltével le is áll, akkor a gyújtótranszformátor lehet a probléma. Tapasztalhatjuk azt is, hogy a kocsi elkezd rángatni a gázpedál lenyomásakor, vagy azt, hogy erősen ingadozik, főleg alapjáraton. Ezek mögött a legtöbb esetben gyújtáskimaradás áll, amikor nem megfelelő a motor egy vagy több hengerének gyújtása. Ez a probléma nagyobb valószínűséggel jelentkezik akkor, amikor a motor terhelés alatt van.
- Megnövekedett üzemanyag-fogyasztás és üzemanyagszag: Ha azt tapasztaljuk, hogy sokkal kevesebb kilométert tudunk megtenni egy tankolással, mint általában, akkor a megnövekedett fogyasztás intő jel kell, hogy legyen. Gyakran a hibás gyújtótrafó okozza a gondot, ugyanis ha a gyújtógyertyák a meghibásodás miatt nem kapnak megfelelő energiát, akkor a rendszer több üzemanyagot használ fel, hogy ellensúlyozza a problémát. Ez akár üzemanyag szivárgást is indukálhat, és gázszag áradhat a kipufogóból, amely menet közben erőteljesen durrog.
- A CHECK ENGINE lámpa felvillanása a műszerfalon: Mint más meghibásodás esetén, a gyújtótrafó hiba következtében is felvillan a motorellenőrző lámpa (CHECK ENGINE). Ez egyértelműen arra utal, hogy valami gond van a motorban.
- Gyenge gyorsulás és teljesítménycsökkenés: Amennyiben azt tapasztaljuk, hogy az autó gyengén gyorsul, akkor azt a gyújtótrafó hibája is okozhatja. A gyújtótrafó hiba jelei közé felsorolhatjuk emellett az akadozó üresjáratot, és azt, hogy csökken az autó teljesítménye.
- Megnövekedett károsanyag-kibocsátás és rossz szag: Ha a motor terhelés alatt áll, és gyújtáshiba lép fel, akkor az nemcsak kellemetlen szagokkal, de a kibocsájtott káros anyagok növekedésével is jár. Ha ezt tapasztaljuk, akkor gondoljunk arra, hogy akár a gyújtótrafó hibája is okozhatja ezt a jelenséget.
Táblázat: Gyújtótrafó hiba jelei és lehetséges következményei
| Hiba jele | Lehetséges következmény | Mi történik? |
|---|---|---|
| Nehéz motorindítás | Indulási nehézségek, motorleállás | Több gyújtótrafó hibája megnehezíti a motor beindítását. |
| Gyújtáskimaradás, rángatás | Egyenetlen járás, teljesítményvesztés | A motor egy vagy több hengerében nincs megfelelő gyújtás, különösen terhelés alatt. |
| Megnövekedett üzemanyag-fogyasztás | Magasabb üzemanyagszámla, üzemanyagszag | A rendszer több üzemanyaggal próbálja kompenzálni az elégtelen szikrát. |
| CHECK ENGINE lámpa | Hibakód tárolása, figyelmeztetés | A motorvezérlő egység észleli a gyújtásrendszer hibáját. |
| Gyenge gyorsulás | Teljesítménycsökkenés | A motor nem kap elegendő energiát a hatékony égéshez. |
| Károsanyagszag, füst | Környezetszennyezés, motorprobléma | Égetlen üzemanyag távozik, ami további motorkárokat okozhat. |
A gyújtótrafó típusai és elhelyezkedése
A gyújtótrafóknak számos különböző típusa létezik, amelyekkel tisztában kell lennie, amikor gyújtótrafóproblémát próbál orvosolni. A leggyakoribb, több tekercset tartalmazó rendszer a Coil-On-Plug (COP). Hengerenként egy gyújtótrafó van, és mindegyik tekercs a gyújtógyertyához van csatlakoztatva. Ha nincs elég hely egy COP számára, esetleg azért, mert a gyújtógyertyák kiállnak a hengerfejből, akkor Coil-Near-Plug (CNP) típusú berendezéssel van dolgunk, ahol a gyújtótrafók egyetlen tekercscsomagba csoportosulhatnak. Fontos megjegyezni, hogy a gyújtótrafó helye járművenként eltérő, ezért ellenőrizze a jármű használati útmutatóját, hogy megtalálja, hol található az autó gyújtótranszformátora.
Gyújtótrafó tesztelése és diagnosztikája
Miért veszélyes a házilagos tesztelés?
A gyújtótrafó tesztelése veszélyes lehet, ha helytelenül végzi. Ez a cikk csak tájékoztató jellegű, és ha nem vagyunk jártasak a dologban, akkor a biztonság kedvéért ezt a műveletet bízzuk egy szakemberre! A gyújtással kapcsolatos diagnosztikai munkáknál fennáll az áramütés veszélye, ezért kellő óvatossággal kell eljárni.

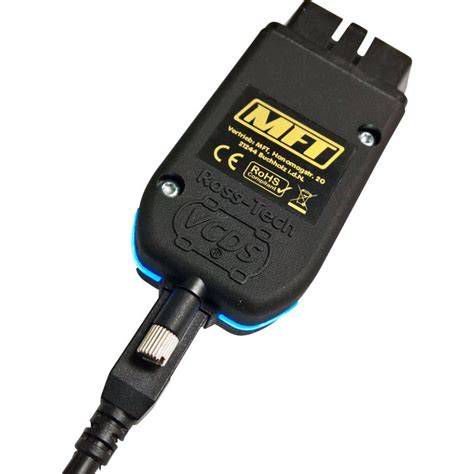

OBD-II diagnosztika
A legegyszerűbben az OBD-II (fedélzeti diagnosztikai) ellenőrzéssel diagnosztizálhatjuk, hogy miért világít a motorellenőrzés lámpa. Amint azt a „CHECK ENGINE” szakaszban említettük, a gyújtótrafó problémáit OBD-II ellenőrzéssel tesztelheti, amelyhez OBD-II szkennerre van szükség. Mi le tudunk futtatni egy OBD-II ellenőrzést a diagnosztikai műszerünk segítségével.
Szemrevételezés és vezetékezés ellenőrzése
Ha mégis saját maga végezte el a keresést, és megtalálta a gyújtótrafót, megnézheti, hogy vannak-e nyilvánvaló sérülésnyomok rajta. A legegyszerűbb a gyújtótrafó vezetékezésének ellenőrzése. A trafó kábelkorbácsát és csatlakozóját is meg kell vizsgálnia, hogy nincs-e rajta hiba, különösen az elhajlott csatlakozótüskék vagy a laza csatlakozók esetén. Ha még mindig nem találja a problémát, akkor vegye ki az egyes gyújtótrafókat a motorból, és nézze meg alaposan a sérülések jeleit. A szerelő jellemzően mechanikai sérüléseket keres a gyújtótekercsen vagy a burkolaton, emellett megnézi az elektromos vezetékeket és a csatlakozókat is, hogy nem sérültek-e, esetleg nincs rajtuk oxidáció.
Professzionális elektromos tesztelés
Az elektromos berendezéseket multiméter vagy oszcilloszkóp segítségével szokták tesztelni, de megnézik a gyújtótekercs feszültségellátását is. Fontos tudni, hogy az ellenállás méréssel önmagában nem mindig lehet pontosan meghatározni a trafó hibáját, különösen menetzárlat esetén, mivel az ebből adódó eltérés nem mindig mérhető. Némileg korrektebb megoldás, ha a primer oldalra feszültséget adnak és nagyfeszültség mérővel mérik a szekunder oldali feszültséget. Esetleg fordítva: a szekunder oldalt táplálják meg ismert AC feszültséggel és mérik a primer oldalon kijövő, már kisebb feszültséget. Az oszcilloszkópos vizsgálat során fellépő rendellenes szikraminták nem csak elektronikai hibákra, hanem mechanikai problémákra (pl. szelephiba) is utalhatnak.
CNP gyújtótrafó tesztelése (szakember segítségével!)
Ha CNP gyújtótrafó van, egy bizonyos vizsgálatot is elvégezhetünk, de hangsúlyozottan
Olajégő gyújtótranszformátor és elektróda hibaelhárítása!
Gyújtótrafó csere: Gyári vagy utángyártott?
A hibás gyújtótrafó nem javítható, cserélni kell. A legtöbb gyújtástrafó-hibát a karbantartás hiánya okozza.
A gyertyák és trafók összefüggése
Fontos tudni, hogy egy haldokló trafó "kinyírhatja" az új gyertyát. Egy felhasználó például arról számolt be, hogy a gyertyacsere után 150 km-rel a trafó végleg meghibásodott, amit az új gyertya miatti nagyobb terhelésnek tulajdonított. Általánosságban elmondható, hogy ha a motorban lévő trafó nincs közvetlenül a hengerben, akkor jobb a hűtése, ami meghosszabbíthatja az élettartamát.
Mikor cseréljük az összes gyújtótrafót?
Szakértők és tapasztalt autósok egyetértenek abban, hogy célszerű mindig az összes gyújtótrafót egyszerre cserélni, különösen, ha a jármű korát és futásteljesítményét (például 60-120 ezer kilométert) figyelembe vesszük. Azonban ha egy trafó viszonylag rövid időn belül meghibásodik egy korábbi csere után (pl. 10.000 km alatt), elegendő lehet csak azt az egyet cserélni.
Márka preferenciák és minőségi különbségek
A BMW E46 esetében a gyári gyújtótrafó gyakran Bosch, míg a gyújtógyertya NGK. Fontos megjegyezni, hogy az utángyártott termékek minősége eltérhet a gyáritól, mivel a gyári alkatrészekre szigorúbb normák és előírások vonatkoznak, amelyeket a BMW követel meg. Vannak, akik ragaszkodnak a gyári Bosch trafókhoz, annak ellenére, hogy mások tapasztalatai szerint a Bosch trafókra sok panasz érkezik, és akár 75.000 km után is tönkremehetnek. Mások a Beru márkát ajánlják, amelyek szintén megbízhatónak bizonyultak, és hosszú évek alatt akár 32.000 km-t is elmentek. Az NGK gyertya is teljesen jó, akárcsak a trafó. A felhasználók visszajelzései alapján az új gyertyával az autó teljesítménye, a motor hangja is másabb lett, erőteljesebb a robbanás a hengerben, jobban is pörgött, jobban vette a fordulatot.
