A Babetta 207 benzincsap működése és karbantartása

A robogók - legyenek azok városi közlekedésre szánt apró modellek vagy hosszabb távokra is alkalmas maxi robogók - mechanikai felépítésükben számos olyan apró, de annál fontosabb alkatrészt rejtenek, amelyek együttesen biztosítják a zökkenőmentes és biztonságos működést. Ezen komponensek egyike, amelyről gyakran megfeledkezünk, egészen addig, amíg valamilyen probléma nem merül fel, a benzincsap. Ez a látszólag egyszerű szerkezet kulcsszerepet játszik abban, hogy a motor folyamatosan, megfelelő mennyiségű üzemanyagot kapjon, elengedhetetlen tehát a működési elvének megértése és a rendszeres karbantartása a robogó hosszú élettartamának megőrzéséhez.

A modern robogók üzemanyagrendszere rendkívül kifinomult, és a benzincsap ebben a rendszerben egyfajta kapuőrként funkcionál. Feladata nem csupán az üzemanyag áramlásának engedélyezése vagy tiltása, hanem gyakran az is, hogy csak akkor engedje át a benzint a motor felé, ha az valóban igényli azt. A robogó üzemanyagellátó rendszere egy bonyolult hálózat, amelynek célja, hogy a motor számára mindig rendelkezésre álljon a megfelelő mennyiségű és minőségű üzemanyag. Ennek a hálózatnak az egyik legkritikusabb eleme a benzincsap, amely az üzemanyagtartály és a karburátor (vagy injektor) között helyezkedik el. Elsődleges feladata, hogy szabályozza az üzemanyag áramlását az üzemanyagtartályból a motor felé.

A benzincsap létfontosságú szerepe nem merül ki az egyszerű nyitás-zárás funkcióban. Egy jól működő benzincsap védi a motort a szennyeződésektől is, mivel gyakran tartalmaz egy apró szűrőt, amely megakadályozza, hogy az üzemanyagtartályban esetlegesen lévő lerakódások, rozsdadarabkák vagy egyéb szennyeződések bejussanak a karburátorba vagy az injektorba.

Benzincsap típusok

Bár a legtöbb modern robogó vákuumos benzincsappal van felszerelve, érdemes áttekinteni a különböző típusokat, hiszen mindegyiknek megvan a maga sajátossága és alkalmazási területe.

Gravitációs benzincsap

A gravitációs benzincsap a legegyszerűbb típus, amely a fizika alapvető törvényeire épül. Ezek a csapok általában az üzemanyagtartály alján helyezkednek el, és egyszerűen a gravitáció erejét használják fel az üzemanyag továbbítására a karburátor felé. Jellemzően három állással rendelkeznek: ON (nyitva), OFF (zárva) és RESERVE (tartalék). Az ON állásban az üzemanyag szabadon áramlik, az OFF állásban teljesen elzárja az áramlást (például tárolás vagy karbantartás idejére), míg a RESERVE állásban az üzemanyagtartály alsóbb részéből engedi át a benzint, amikor az ON állásban már kifogyott az üzemanyag.

A gravitációs benzincsapok előnye az egyszerűség és a megbízhatóság. Nincsenek mozgó alkatrészek, membránok vagy vákuumcsövek, amelyek meghibásodhatnának. Hátrányuk viszont, hogy ha a vezető elfelejti OFF állásba kapcsolni a motort leállítva, az üzemanyag folyamatosan áramolhat a karburátorba, ami annak túlfolyásához vezethet, különösen, ha a karburátor úszója vagy tűszelepe is hibás.

Vákuumos benzincsap

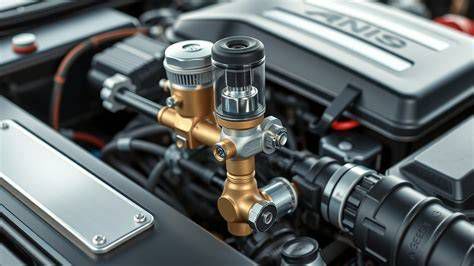

A vákuumos benzincsap, más néven automata benzincsap, a modern robogók sztenderd megoldása. Működése bonyolultabb, de sokkal biztonságosabb és kényelmesebb. Ez a típus a motor által termelt vákuumot használja fel az üzemanyag áramlásának szabályozására. Amikor a motor jár, a szívócsőben vákuum keletkezik, amelyet egy vékony vákuumcső vezet el a benzincsaphoz.

A vákuumos benzincsap működésének megértése kulcsfontosságú a hibák diagnosztizálásához és a megfelelő karbantartáshoz:

• Membrán: Egy rugalmas gumilemez, amely elválasztja a vákuumkamrát az üzemanyagkamrától.
• Motor leállítva: Amikor a motor nem jár, nincs vákuum a szívócsőben. A benzincsapban lévő rugó alapállapotban tartja a membránt, amelyen keresztül a szelep zárva van.
• Motor indítása/járása: Amikor a motor beindul, a dugattyúk lefelé mozgásukkal vákuumot hoznak létre a szívócsőben.
• Membrán elmozdulása: A vákuum hatására a membrán a rugó ereje ellenében elmozdul, és a szelep kinyit, lehetővé téve az üzemanyag áramlását.
• Motor leállítása: Amikor a motort leállítják, a vákuum megszűnik. A rugó visszatolja a membránt az eredeti helyzetébe, ami elzárja az üzemanyag útját.

Amikor a motor leáll, a vákuum megszűnik, a membrán visszatér eredeti pozíciójába, és a szelep automatikusan elzárja az üzemanyag útját. Ennek köszönhetően a karburátor nem tud túláradni, és az üzemanyag nem szivároghat ki, még akkor sem, ha a karburátor tűszelepe hibás. Ez a rendszer jelentősen növeli a biztonságot és csökkenti az üzemanyag-veszteséget. Ez az automata működés jelentősen hozzájárul a robogó biztonságához és üzemanyag-hatékonyságához. A robogó beindításakor automatikusan kinyitnak, leállításakor pedig bezárnak. Ez a kényelem mellett jelentős biztonsági előnyt is nyújt, hiszen minimalizálja az üzemanyag szivárgásának kockázatát, és megakadályozza a karburátor túltöltését.

Manuális benzincsap

Manuális benzincsap: Ezek a csapok a régebbi robogókra és motorkerékpárokra jellemzőek. Ahogy a nevük is mutatja, a vezetőnek kell manuálisan, egy kar vagy gomb segítségével beállítania az üzemanyag áramlását. OFF: Az üzemanyag áramlása teljesen elzárva van. A manuális csapok egyszerűek és robusztusak, ritkábban hibásodnak meg mechanikusan.

Elektromos benzincsap

Bizonyos, főleg nagyobb teljesítményű vagy speciális kialakítású robogóknál és motorkerékpároknál találkozhatunk elektromos vezérlésű benzincsappal. Ezek egy elektromos mágnesszelep segítségével nyitják és zárják az üzemanyag útját. A vezérlést általában az ECU (Engine Control Unit) végzi, a motor állapotától függően. Előnyük a precízebb vezérlés és az integrálhatóság a modern elektronikus rendszerekbe.

A robogó típusától és évjáratától függően tehát eltérő benzincsap-megoldásokkal találkozhatunk.

A Babetta 207 benzincsap állásai és jellemzői

A Babetta 207 esetében a benzincsap állásainak pontos ismerete kulcsfontosságú. A benzincsap 4 állásából kettő a ZÁRT, egy a NYITOTT, és egy a TARTALÉK mód.

Természetesen ez az egysebességes Babettáknál változhat. Ha ezek az állások nem egyértelműek, akkor a benzincsapot leszereljük és szájjal a különböző állások mellett belefújunk a beömlő nyílásán és az eredményt megjegyezzük.

Fontos odafigyelni, hogy a benzincsap mindig a megfelelő állásban legyen. Azt szokom szeretni, mikor a gyermekem megy egy-két kört a Babettával, majd eldobja mint paraszt a montenbájkot. ... na jó, letámasztja, de a benzincsap valahogy mindig elfelejtődik, és nyitva marad. Olyankor azért érdekes mutatvány beindítani. Egyszer vele fogom csináltatni...

A benzincsap meghibásodásának jelei

A benzincsap, bár robusztus alkatrész, idővel vagy külső tényezők hatására meghibásodhat.

• A motor nehezen indul vagy egyáltalán nem indul: Ez az egyik leggyakoribb tünet, ami benzincsap problémára utalhat.
• Motor leáll menet közben: A motorom hidegen konnyen gyorsan indul, de miutan elindultam vele szinte minden esetben 400m megtetele utan (tudom mert mindig ugyan azon a sarkon) megall. Ilyenkor varok 1 percet bepöccen es onnantol kezdve semmi gond. De 1 percen belul soha nem indul. Ez a probléma is összefügghet a benzincsap nem megfelelő üzemanyag-ellátásával.
• Üzemanyag szivárgás a benzincsap környékén: Ez a probléma gyakran jár együtt erős benzin szaggal, és komoly biztonsági kockázatot jelenthet.
• Elöregedett, megkeményedett vagy szakadt membrán: A membrán elveszítheti rugalmasságát, vagy kilyukadhat. Sérült vagy elöregedett membrán: Ha a membrán nem zár rendesen, vagy kilyukadt, akkor a vákuum megszűnésekor sem zár el teljesen az üzemanyag áramlása.

A fenti tünetek bármelyikének észlelésekor érdemes alaposan átvizsgálni a benzincsapot és az üzemanyagrendszer többi elemét.

A benzincsap hibáinak azonosítása

A benzincsap hibájának azonosítása nem feltétlenül bonyolult feladat, de némi alapvető ismeretet és odafigyelést igényel.

Alapvető ellenőrzések:

• Üzemanyagszint: Először is ellenőrizzük, van-e elegendő benzin az üzemanyagtartályban.
• Benzinszag és szivárgás: Keressünk benzinszagot a robogó körül, különösen a karburátor, az üzemanyagvezetékek és a benzincsap környékén.
• Vákuumcső ellenőrzése (vákuumos csap esetén): Vákuumos benzincsap esetén ellenőrizzük a vákuumcsövet, amely a szívócsőből a benzincsaphoz vezet. Keressünk rajta repedéseket, töréseket, vagy győződjünk meg róla, hogy megfelelően csatlakozik mindkét végén.
• Üzemanyagvezetékek ellenőrzése: Vizsgáljuk meg az üzemanyagvezetéket is, amely a benzincsaptól a karburátorhoz vezet.
• Benzincsap működésének tesztelése: Szívjunk levegőt a vákuumcsövön keresztül (óvatosan, nehogy benzin kerüljön a szánkba!), vagy használjunk egy vákuumpumpát, és figyeljük, hogy áramlik-e az üzemanyag a benzincsövön keresztül. Próbáljuk meg a RESERVE állást is.

Fontos biztonsági megjegyzés: Az üzemanyag gyúlékony! Mindig gondoskodjunk megfelelő szellőzésről, ne dohányozzunk, és tartsunk a közelben tűzoltó készüléket.

Ha a benzincsap tesztje pozitív, azaz áramlik az üzemanyag, de a motor mégsem kapja meg, akkor a probléma a karburátorban lehet (pl. eltömődött tűszelep, beragadt úszó, eltömődött fúvókák). A diagnosztika során érdemes rendszerszemléletben gondolkodni. A robogó üzemanyagrendszere egy összefüggő egység, ahol egyetlen elem hibája kihatással lehet a többire.

A benzincsap és az üzemanyagrendszer karbantartása

A benzincsap, mint minden mechanikai alkatrész, igényli a rendszeres odafigyelést és karbantartást. A rendszeres karbantartás nem csak a benzincsap, hanem az egész üzemanyagrendszer optimális működését biztosítja. A benzincsap karbantartása és cseréje mellett fontos, hogy az egész üzemanyagrendszerre odafigyeljünk.

Rendszeres ellenőrzés

• Vákuumcső: Vizsgáljuk meg, nincsenek-e rajta repedések, törések, vagy laza csatlakozások.
• Üzemanyagvezetékek: Hasonlóan a vákuumcsőhöz, ellenőrizzük az üzemanyagvezetékek állapotát is. Ezek után érdemes ellenőrizni a benzicsövet, nincsen-e benne szennyeződés, lerakódás, ha igen akkor ezt el kell távolítani esetleg benzincsövet kell cserélni (pár Ft.).

Üzemanyagszűrő

Sok benzincsap beépített szűrővel rendelkezik, de gyakran van egy különálló üzemanyagszűrő is a rendszerben. Ez az alkatrész kulcsfontosságú a szennyeződések kiszűrésében. Az eltömődött szűrő jelentősen korlátozhatja az üzemanyag áramlását, még akkor is, ha a benzincsap tökéletesen működik. Ajánlott a szűrőket a gyártó előírásai szerint, vagy legalább évente egyszer ellenőrizni és szükség esetén cserélni.

A benzincsapot ha kiszereltük - villáskulcs és simán lehajtjuk a menetről - első lépésként ellenőrizzük a benzinszűrő állapotát. Ép, sértetlen háló esetén csak átmosásra van szükség, szakadt, sérült szűrő esetén azonnali cserére, elkoszolódott, eltömődött, rozsdasáros szűrőnél pedig tiszta benzines átmosásra van szükség. Manapság belső benzinszűrőt szinte már csak utángyártottat vagy csak csappal együtt (1200Ft körül) vagy egyáltalán nem lehet kapni. Ezen segít a benzicsap után beköthető külső szűrő (kb 220Ft). Ezt lehet kapni minden jobb motorboltban gond nélkül. A beszereléséhez a benzincsövet el kell vágni kb középen és a két vég közé - a benzin áramlási irányát nyíl jelzi (!) - betenni a szűrőt. A benzin szűrése nagyon fontos, a biztonságos üzemeltetéshez elengedhetetlen.

Membrán és tömítések

A benzincsap belsejében és a csatlakozási pontjainál számos tömítés és O-gyűrű található. Ezek gumiból készülnek, és idővel elöregedhetnek, megkeményedhetnek, elveszíthetik rugalmasságukat, ami szivárgáshoz vagy hibás működéshez vezethet. Ha a benzincsap szétszerelésekor sérült tömítéseket találunk, azonnal cseréljük ki őket. Ha a benzinszűrőn túl vagyunk akkor jöhet a benzincsap belsejében lévő gumi lapocska vizsgálata, szükség esetén cseréje, amit szintén lehet kapni motorboltban - pár pénzbe kerül csupán. A csap elzáró részét egy menetes rész rögzíti a csap házába, amit csavarhúzóval kihajtva hozzáférünk a gumilaphoz. Ezt a gumilapocskát ha sérült, vagy nem zár már a benzincsap tökéletesen egyszerűen egy csavarhúzó hegyével kipiszkáljuk a helyéről és az újat pedig simán berakjuk az előzőleg kitisztított benzincsapba. Csere után ha összeraktuk a csapot, a menetes leszorítóval annyira húzassuk csak össze a csapot és a házat, hogy még kényelmesen lehessen működtetni a csapot de már ne szivárogjon a benzin nyitott csapnál. A szétszedésnél-összerakásnál ügyeljünk a kisebb alkatrészek helyes sorrendjére.

Üzemanyag minősége és tárolás

A rossz minőségű vagy szennyezett üzemanyag az üzemanyagrendszer legnagyobb ellensége. Lerakódásokat, rozsdát és egyéb szennyeződéseket okozhat az üzemanyagtartályban és a benzincsapban. Mindig megbízható kútnál tankoljunk, és kerüljük a kannából, ismeretlen forrásból származó üzemanyagot.

A robogók - és általában a belső égésű motorok - nem szeretik a hosszú állásidőt. Az álló üzemanyag megromolhat, lerakódásokat képezhet a tartályban, a vezetékekben, a benzincsapban és a karburátorban. Ha tehetjük, legalább hetente egyszer indítsuk be a robogót, és tegyünk meg vele egy rövid távot. A téli leállás a robogó egyik legnagyobb ellensége. A fent említett üzemanyag-stabilizátor használata kulcsfontosságú. Emellett érdemes az üzemanyagtartályt teletankolni, hogy minimalizáljuk a kondenzációt és a rozsdásodást. Ha a robogó karburátoros, a karburátor leürítése is javasolt, hogy elkerüljük az eldugulást a beszáradt benzin miatt. Üzemanyag-stabilizátorok: Hosszú tárolás előtt szinte kötelező. Karburátor/injektor tisztító adalékok: Időnkénti használatuk segíthet tisztán tartani az üzemanyagrendszert, feloldani a kisebb lerakódásokat. A legtöbb üzemanyagrendszeri probléma a szennyeződésekkel kezdődik. Tankoláskor ügyeljünk arra, hogy a pisztoly tiszta legyen, és ne kerüljön szennyeződés (por, homok, víz) az üzemanyagtartályba...

A benzintank tisztítása és karbantartása

Fontos a benzincsap tisztaságán a biztonságos üzemeltetés szempontjából a tiszta, rozsdamentes benzintank is. Hosszabb idejű állás - több év - alatt a tank belülről hajlamos a rozsdásodásra. Ha ezt tapasztaljuk a rozsdát el kell távolítani a tankból, mert gyakori benzinszűrő és/vagy karburátor dugulást okoz.

Mechanikai tisztítás

A rozsda eltávolításáról megoszlanak a vélemények, legcélravezetőbb és legegyszerűbb megoldás a rozsda mechanikus úton való eltávolítása. Ezt úgy érjük el, hogy a benzintankba kisebb szemcséjű kemény anyagot - sódert, salakot, fémforgácsot, apró szöget - szórunk és a tankot kézzel hosszabb ideig rázzuk alaposan, több irányban és ezt a műveletet megismételjük néhányszor, majd a tankot alaposan és többször tiszta vízzel kiöblítjük. Kiöblítés után a tank belsejét teljesen kiszárítjuk, majd belülről speciális benzinálló festékkel le lehet festeni. Ezt nem feltétlenül kell megtenni, pusztán a megelőzést szolgálja.

Kémiai tisztítás

Létezik még a kémiai úton való tisztítás is, sokan ezt preferálják jobban. Sóskasav vagy oxálsav kell hozzá. 500 gramm kell egy tanknyi vízhez, amit 24 órán keresztül hagyni kell a tankban állni. Ezután alapos átmosás következik, először vízzel, majd kevés benzinnel, ezután a tank festhető lesz. Bármilyen nevű belső festéstől tartsátok távol magatokat, sok jó reklám van, de szerintem nagyon-nagyon rossz ötlet belülről kifesteni a tankos, több rossz dolog jár vele mint jó, ezért én mindenkinek azt javaslom kerülje ezt a módszert!

Tanksapka szellőzés

A benzintank zárósapkájának mindig “levegőznie” kell, azaz a csökkenő benzinszint miatt biztosítania kell a levegő szabad bejutását a tankba.

A benzincsap cseréje

Bár a karbantartás segíthet, eljön az idő, amikor a benzincsap olyan mértékben meghibásodik, hogy a javítás már nem gazdaságos vagy egyszerűen nem lehetséges. Ilyenkor a csere az egyetlen megoldás. Állandó szivárgás: Ha a benzincsap álló motornál is engedi át az üzemanyagot, ami karburátor túlfolyáshoz vagy szivárgáshoz vezet, és a tömítések cseréje sem orvosolja a problémát.

A pontos lépések robogó típusonként eltérhetnek, ezért mindig érdemes a robogó szervizkönyvét tanulmányozni.

1. Ha lehetséges, ürítsük le az üzemanyagtartályt egy tiszta kannába. Ez minimalizálja a kiömlő üzemanyag mennyiségét.
2. Lazítsuk meg az üzemanyagvezeték bilincsét, és húzzuk le az üzemanyagvezetéket a benzincsapról.
3. Ha a benzincsap közvetlenül az üzemanyagtartályba van csavarozva, lazítsuk meg a rögzítő csavarokat vagy anyákat.
4. Távolítsuk el a régi benzincsapot.
5. Szereljük fel a benzintankra az új benzincsapot, állítsuk be jól a pozícióját, majd húzzuk meg erősen a hollandert!
6. Helyezzük a tankot a vázra, fent rögzítsük az anyával, oldalt pedig két csavarral! 207.500-as modellnél a csavarok behajtása előtt ide el kell még helyezni a tank alatti takarólemezt is. Ennek a lemeznek a négy sarkára gyárilag 1-1 db felhasított gumihenger volt felragasztva, a tankhoz verődés csillapítása céljából.
7. Nyomjuk (207.500-as modellnél tekerjük) a betöltő nyílásba a tanksapkát, a benzincsövet vágjuk méretre és húzzuk fel a benzincsapra!
8. Csatlakoztassuk vissza az üzemanyagvezetéket és a vákuumcsövet (ha van), és rögzítsük a bilincseket.
9. Indítsuk be a motort, és figyeljük, hogy az üzemanyagrendszer megfelelően működik-e.

A benzincsap cseréje egy közepesen nehéz feladat, amelyet megfelelő szerszámokkal és némi műszaki érzékkel otthon is el lehet végezni. Akasszuk be a gázbowden végét a súberbe és szereljük össze a porlasztót. Ezt részletesen a Babetta 207 porlasztó és benzincsap szerelése pontban lehet megtekinteni. Majd szereljük fel a porlasztót a motorra. A 207-es moped egyik nagy hibája, hogy a porlasztó leszerelése nem egyszerű. A megfelelő benzinszint beállítás során előfordulhat, hogy igen sokszor le- és fel kell szerelni a porlasztót, így ez bosszantó lehet. Le kell húzni a gyertyapipát, a műanyag maszkot lecsavarozni, lehúzni, majd a Tranzimot (vagy gyújtótrafót) leszerelni, és csak ez után lehet a porlasztót leszerelni.

A benzincsap és a kapcsolódó alkatrészek

A benzincsap nem egy elszigetelt alkatrész, hanem egy komplex rendszer része. Működését számos más komponens is befolyásolja, és gyakran előfordul, hogy a benzincsap hibájának tűnő probléma valójában egy másik alkatrész meghibásodására vezethető vissza. A robogó üzemanyagrendszerének karbantartásakor tehát nem elegendő csak a benzincsapra fókuszálni.

• Üzemanyagtartály: Az üzemanyagtartály a rendszer kiindulópontja. Ha a tartályban rozsda, lerakódások vagy egyéb szennyeződések vannak, azok könnyedén eljuthatnak a benzincsaphoz, eltömítve annak szűrőjét vagy belső járatait. A tartályban lévő víz is problémát okozhat, különösen télen, ha megfagy.
• Üzemanyagszűrő: Ahogy már említettük, az üzemanyagszűrő feladata a szennyeződések kiszűrése. Ha ez a szűrő eltömődik, az üzemanyagáramlás drasztikusan lecsökken, még akkor is, ha a benzincsap tökéletesen működik.
• Üzemanyagvezetékek: A gumiból vagy műanyagból készült üzemanyagvezetékek szállítják a benzint a tartálytól a karburátorhoz/injektorhoz. Idővel ezek a csövek elöregedhetnek, megkeményedhetnek, berepedezhetnek, vagy megtörhetnek. Egy megtört vagy repedt vezeték korlátozhatja az áramlást, vagy szivárgást okozhat.
• Vákuumcső: A vákuumcső felelős a motor által termelt vákuum továbbításáért a benzincsaphoz. Ha ez a cső repedt, lyukas, vagy egyszerűen leesett a helyéről, a benzincsap nem fog kinyitni, mert nem kapja meg a szükséges vákuumjelet.
• Karburátor/Injektor: A karburátor vagy az injektor az üzemanyagrendszer végső állomása, ahol az üzemanyagot levegővel keverik, és eljuttatják az égéstérbe. Ha a karburátor tűszelepe, úszója, vagy a fúvókái eltömődnek vagy hibásak, az üzemanyagáramlás problémái jelentkezhetnek, ami könnyen összetéveszthető a benzincsap hibájával.
• Szívócső/Vákuumforrás: A vákuumos benzincsap vákuumforrása általában a szívócsőből vagy a szívócsonkból származik. Ha ezeken az alkatrészeken repedés vagy tömítetlenség van, a motor nem fog elegendő vákuumot termelni, vagy a vákuum elveszik, mielőtt elérné a benzincsapot.

Gyári vagy utángyártott alkatrészek

Amikor benzincsap cserére kerül sor, felmerül a kérdés: gyári vagy utángyártott alkatrészt válasszunk? A gyári alkatrészek (Original Equipment Manufacturer - OEM) azok, amelyeket a robogó gyártója eredetileg beépített, vagy az ő specifikációi szerint gyártottak. Az utángyártott alkatrészek minősége rendkívül széles skálán mozoghat. Ha utángyártott alkatrészt választunk, mindig keressünk megbízható gyártót, olvassunk véleményeket, kérdezzünk tapasztalt szerelőket. Akár gyári, akár utángyártott benzincsap mellett döntünk, a legfontosabb, hogy pontosan az adott robogó modelljéhez való, kompatibilis alkatrészt válasszuk.
