A hidraulikus kuplungrendszer működése, nyomásviszonyai és gyakori hibái

Akinek autója van, a kuplungot nem igazán kell bemutatni, hiszen az autóvezetés gyakorlaton az elsőként ennek az alkatrésznek a szerepével és használatával ismerkedünk meg. A kuplung az autó egyik legfontosabb alkatrésze, mégis sokan csak akkor figyelnek fel rá, amikor már komolyabb hibák jelentkeznek.

A kuplung alapvető szerepe az autóban

A kuplung, más néven a tengelykapcsoló szerepe az, hogy a motor által megtermelt energiát rávezeti a sebességváltóra, onnan pedig az energia végül a kerekekhez jut. Nagy szerepe van tehát az autó mozgásba hozásában, vagyis, ha nem működik megfelelően, akkor az autó nem fog elindulni, használhatatlanná válik. A lábbal működtetett tengelykapcsolóra (más néven kuplung) és fogaskerekes erőátvitelre épülő rendszer legfőbb előnye, hogy szinte veszteségmentesen továbbítja a motor által termelt energiát a hajtott tengelyekre.

Bár léteznek alternatív megoldások, az öreg kontinens lakói továbbra is elkötelezett hívei a kézi kapcsolású váltóknak. A személyautó-vásárlók 77 százaléka még mindig az ún. mechanikus erőátviteli egység mellett teszi le voksát. Ezzel szemben a hagyományos, hidrodinamikus elven működő automatikus váltó lomhább működése, nagyobb szervizigénye és magasabb ára okán is alulmarad vetélytársával szemben.

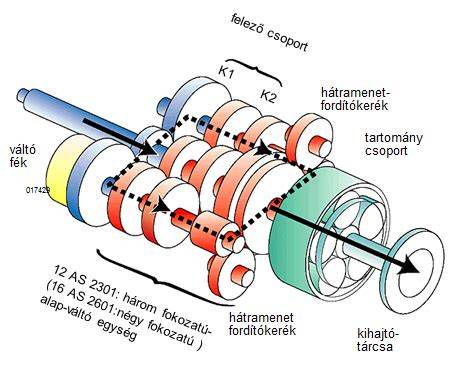

A kézi kapcsolású váltó és a kuplung működése

A kéziváltó nem közvetlenül kapcsolódik a motor főtengelyéhez, a két egység között helyezkedik el a kuplung. Kár, hogy így a mindennapokban hívjuk, mert a szakszó sokkal szemléletesebb: tengelykapcsoló. Ez alapján talán már nem is olyan nehéz kitalálni, hogy a motor és a váltó tengelye közötti kapcsolatot hivatott megszakítani. A kuplung alapjárata a bekapcsolt állapot. Ez egy zárt helyzetet jelent, aminek felengedését a vezető látja el, a kuplung pedáljának lenyomásával. A kuplungelemek együttes működésének következtében tudjuk mozgásba hozni az autót.

Mivel vadul forgó tengelyeket nem lehet csak úgy hirtelenül összekapcsolni egymással, a mérnökök egy zseniális módszert dolgoztak ki. A két tengely végére tárcsákat erősítettek, a végek helyett ezek „passzírozódnak” egymáshoz, mikor a motor és a váltó tengelye összeér. Ha fordulatszám-különbség lép fel, a tárcsák, pontosabban a lendkerék és a kuplungtárcsa elforognak egymáson. Amint a fordulatszám-különbség kiegyenlítődött, együtt perdülnek tovább lelkesen, súrlódó felületeikkel kapaszkodva egymásba.

A tengelykapcsolás során természetes némi elforgás (csúszás), ez teszi lehetővé, hogy a motor teljesítménye ne azonnal szabaduljon rá a kerekekre, hanem fokozatosan. E fokozatosságot szabályozhatjuk a kuplungpedállal, azzal párhuzamosan, hogy a gázzal a motorerőt is változtatjuk. A két pedál párhuzamos kezelése sokaknak okoz gondot, de szentül hiszem, hogy nem képességbeli problémák miatt, hanem mert a vezető nem tudja, mi történik a felszín alatt. A kuplung pedálját vezetés közben folyamatosan használjuk, minden egye sebességváltásnál, a kuplung feladata, hogy a különböző mértékű terheléseket biztonságosan továbbítsa.

A kuplung kopása és a helytelen használat következményei

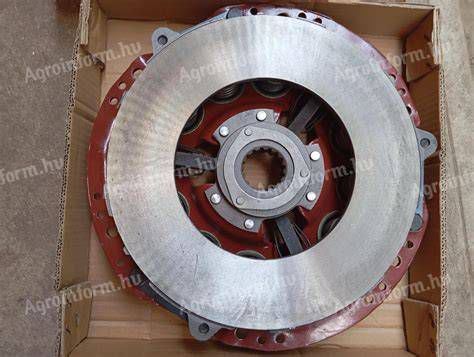

A kuplungot négy fő összetevője van: a kuplungtárcsa, a kinyomó csapágy, a lendkerék, és a kuplungszerkezet. Bármelyik is hibásodik meg, az komoly gondokat okozhat, ráadásul egy alkatrész hibája a többit is veszélyezteti. A leggyakoribb hiba természetesen a kopás. Menet közben a kuplungtárcsa valójában nem kopik, ugyanis súrlódó felületek ilyenkor összeszorítva vannak, együtt forognak, tehát nem történik súrlódás. A kuplung csak elinduláskor és sebességváltáskor, vagyis az össze- és szétkapcsolódáskor kopik, tehát amikor a különböző sebességgel pörgő tárcsák összeérnek. Legnagyobb terhelés akkor éri a kuplungot, ha meredek emelkedőn indulunk el, például kihajtunk vagy kitolatunk a pincegarázsból.

A kuplungtárcsa mellett a főtengellyel együtt forgó nyomólap felülete is megéghet, ha hosszan, ész nélkül csúsztatjuk a tengelykapcsolót. Nem csak a tárcsák használódhatnak el, hanem az ún. kinyomócsapágy is. A rossz vezetési stílus igencsak megviseli a kuplungot. Fontos, hogy minél kevesebbet használjuk a tengelykapcsolót, azaz ne váltogassunk feleslegesen, hanem használjuk ki az ideális fordulatszám-tartományokat. Gyakori hiba még, hogy menet közben a felengedett kuplungpedálon pihen a bal láb, ami a tárcsák kopását okozhatja, és sokaknál előfordul, hogy a lámpáknál egyesben, benyomott kuplunggal várják a zöldet, holott ez a kuplungcsapágy idő előtti elhasználódását vonja maga után.

Ahhoz, hogy álló helyzetből elinduljunk, csak minimális gázadásra van szükség. Ám ez is azt jelenti, hogy 1000-1200 körüli fordulaton forog a motor főtengelye, miközben a váltó tengelye még áll. Ha nem volnának a dörzsölődő tárcsák, a motor és a váltó tengelye átmenet nélkül csimpaszkodna egymásba, az autó pedig bakkecskeként ugrana előre. Ezt elkerülendő a vezető a kuplungpedállal szabályozhatja, hogy mennyit kíván átengedni a főtengely forgási energiájából a váltó tengelyére, ezáltal a kerekekre.

Ha bőg a motor, de nem akar megindulni az autó, kettős hibát vétettünk. Egyrészt túl nagy gázt adtunk, azaz túl sok energiát csaltunk ki a motorból, másrészt nem engedtük fel kellőképpen a kuplungpedált, tehát a dörzsölődő tárcsák nem tudtak összekapaszkodni, s az energiának csak egy kis része adódott át. E helyzet fordítottja, mikor indulásnál lefullad az autó. Ilyen esetekben az történik, hogy nem termelünk elég forgási energiát az erőforrással ahhoz, hogy meg tudjuk mozdítani a váltó tengelyét, s mikor a tengelyek összekapcsolódnak, a motor főtengelye is megáll.

A hidraulikus kuplungrendszer - előnyök és felépítés

A hidraulikus kuplung egyre elterjedtebb megoldás a járművekben, főleg a nagyobb teljesítményűekben, mivel egyenletesebb és könnyebb működést tesz lehetővé a mechanikus, bowdenes rendszerekhez képest. Amíg a régebbi autókban még mechanikus csatlakoztatás működött a tengelykapcsoló, vagyis a kuplung, addig a mai modern járművekben már hidraulikus tengelykapcsoló főhengerrel és munkahengerrel oldják meg ugyanezt.

A kuplung egy összetett szerkezet, többféle alkatrészből, elemből tevődik össze, melyek együttes működése vezeti át a motorban megtermelt energiát a váltóra, majd onnan a kerekekre. A kuplung három részből áll: a kuplung szerkezet, kuplung tárcsa és kinyomócsapágy. A kuplungszerkezet kiemelten fontos szerepet játszik a sebességváltásban. Az alkatrész meghibásodása esetén lehetetlen váltani. Feladata a sebességváltó tengely irányába továbbítani a motornyomatékot. A kuplungtárcsa jelenti a kapcsot a motor és hajtáslánc között. A kinyomócsapágy továbbítja a kinyomókar és tengelykapcsoló között az erőt. A hatalmas teherbírású alkatrész működhet hidraulikus rendszer vagy bowden segítségével. Minden egyes kuplung pedál nyomásnál fokozott terhelés éri.

A hidraulikus rendszer működési elve és a nyomás szerepe

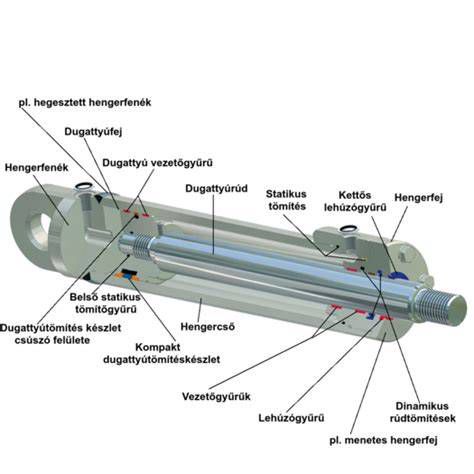

Gépjárművek tengelykapcsolóinak működtetésére gyakran alkalmaznak hidraulikus szerkezeteket. Ezeknél a tengelykapcsoló pedál egy hidraulikus henger dugattyúja segítségével megnöveli az olaj nyomását, a tengelykapcsolót működtető hidraulika rendszer olajvezetékében. A főhenger felelős a pedál lenyomásakor keletkező erő átalakításáért hidraulikus nyomássá. Amikor a kuplungpedált lenyomjuk, akkor a főhenger a a munkahengerhez továbbítja a folyadékot egy csövön keresztül. Az olajvezetékben megnövekedett nyomás egy, a tengelykapcsoló kinyomó karjához kapcsolódó hidraulikus munkahenger dugattyúját mozdítja el, és a kinyomó kar oldja a tengelykapcsolót. A munkahenger a hidraulikus nyomást mechanikai erővé alakítja, ami a kuplungot működteti. A hidraulika henger és a hidraulika munkahenger dugattyú átmérőinek viszonya a kétkarú tengelykapcsoló pedál kar arányaiból és a kinyomó kar kétkarú emelőjének kar arányaiból származó mechanikus módosítás további növelését teszi lehetővé. Ennél a megoldásnál a rudazat súrlódási vesztesége sokkal kisebb, mint a mechanikus rudazat esetén.

A hidraulikus központi kinyomócsapágyakban (CSC) különböző funkciók vannak kompakt és egyszerű módon a sebességváltóra szerelendő egységbe integrálva. A funkciók (szellőzés, lengéscsillapítás) integráltsági fokának növeléséhez a LuK következetesen kihasználja a műanyag kivitelben rejlő lehetőségeket.

Gyakori hibák és tünetek a hidraulikus kuplungrendszerben

Számos jele van annak, ha a kuplunggal valami gond van, ám bizonyos tünetek arra is rávilágíthatnak, hogy pontosan melyik alkatrésszel van gond. Az egyik gyakori, ám alattomos hiba a levegős kuplung, amely nemcsak a vezetési élményt rontja, de komolyabb műszaki problémákhoz is vezethet, ha nem ismerjük fel időben a jeleit.

Levegős kuplung

A levegős kuplung első jelei alattomosan jelentkeznek, de egy figyelmes autós könnyen észreveheti azokat. Az egyik leggyakoribb jelenség a puha vagy szivacsos kuplungpedál, amely a megszokottnál könnyebben lenyomható, és nem ad határozott visszajelzést. Ez a jelenség arra utal, hogy a hidraulikus rendszerben nem megfelelő a nyomás, ennek oka rendszerint levegő jelenléte. Gyakran előfordul, hogy a kuplungpedál nem tér vissza normál tempóban, vagy akár lent is maradhat. Ezzel párhuzamosan a kuplung fogáspontja is megváltozik, túl alacsonyra vagy túl magasra kerül, ami pontatlan váltásokat és a jármű irányíthatóságának romlását okozhatja.

További figyelmeztető tünet a nehézkes vagy akadozó sebességváltás, főleg álló helyzetből indulva. Ha az első vagy hátramenet nehezen kapcsolható, vagy recsegés hallatszik váltás közben, akkor szinte biztos, hogy a kuplung nem old megfelelően, amit gyakran a levegő okoz a rendszerben. A levegős kuplung nem csupán kényelmetlenséget jelent, súlyos közlekedésbiztonsági kockázatokat is hordoz. Ha a kuplung nem működik megfelelően, az autó vezetése kiszámíthatatlanná válhat, különösen induláskor, váltáskor vagy meredek emelkedőn. Az elmaradó vagy akadozó kuplungműködés könnyen vezethet lefulladáshoz vagy akár forgalmi helyzetben bekövetkező veszélyes szituációhoz is. A problémát tovább súlyosbítja, hogy ha a kuplung nem old teljesen, az erőltetett váltások a sebességváltó gyors kopásához vezetnek. Ez hosszú távon komolyabb mechanikai károkat okozhat a váltórendszerben, ami jelentős javítási költségekkel jár.

A levegős kuplung megszüntetésének első és legfontosabb lépése a rendszer légtelenítése, amely során a levegőbuborékokat eltávolítják a hidraulikus vezetékekből. Ezt általában a légtelenítő csavar megnyitásával történik a munkahengernél, miközben a kuplungpedált pumpáljuk. Ha a légtelenítés után is visszatér a probléma, akkor valószínűleg szivárgás vagy tömítetlenség áll a háttérben. Ebben az esetben a főhenger, munkahenger, hidraulikacsövek és csatlakozások, tömítések, bilincsek vizsgálatára és cseréjére lehet szükség.

Kuplung munkahenger hiba jelei

A kuplung munkahenger hiba jelei is meglehetősen egyértelműek, tehát ha ezeket tapasztaljuk, tudhatjuk, hogy ezzel az alkatrésszel van gond. De melyek is ezek a jelek, és minden esetben a csere lesz a megoldás, vagy javítás is szóba jöhet? Melyek a kuplung munkahenger hiba jelei?

• Csökken a munkafolyadékszint: a folyadékszint csökkenését jellemzően szivárgás okozza, ha pedig ez a helyzet, akkor a hengerek hamarabb korrodálódhatnak. A szivárgást általában nem a munkahenger meghibásodása okozza, hanem a tömítőelemek elhasználódása, viszont ha ez megtörténik, akkor a folyadékszivárgás miatt gyanakodhatunk arra, hogy a hengerek sem fognak hamarosan megfelelően működni. Ilyenkor érdemes kérni egy alapos ellenőrzést a szerelőnél, hogy megnézze a munkahengerek állapotát is.
• Nem működik megfelelően a sebességváltó: ha a váltóval gond van, az valószínűleg a dugattyú vagy a rugó meghibásodását jelzi, de a munkahengerekre is célszerű vetni egy pillantást, mert nagy rá az esély, hogy azok sem működnek megfelelően.
• Megnő a kuplung holtjátéka: amennyiben azt tapasztaljuk, hogy a kuplung holtjátéka nagyobb a megszokottnál, akkor már egyből gyanakodhatunk arra, hogy a kuplung munkahengerrel valami nincs rendben. Ilyenkor azonnal szerelőhöz kell vinni az autót, hogy kijavíthassák a hibát.

Amennyiben a fenti hibajeleket tapasztaljuk, nagyon fontos, hogy elvigyük az autót a szerelőhöz, és kérjünk egy alapos ellenőrzést, mert a hiba sokkal szerteágazóbb lehet, mint azt elsőre gondolnánk. Lehet, hogy elsőre úgy tűnik, hogy csak a tömítések használódtak el, de megeshet, hogy a hengereket vagy épp a kuplungtárcsát is érint a probléma. Bár bizonyos esetekben van lehetőség a javításra, de megeshet, hogy csak a csere jelent tartós és megbízható megoldást. Általában akkor érdemes cserélni a munkahengert, ha már túlságosan korrodált, esetleg valamilyen fizikai sérül, repedés látható rajta. Ha nagyteljesítményű járművűnk van, akkor kuplungfőhenger és kuplung alsó munkahenger cseréjét érdemes egyszerre elvégezni. Gyakori, hogy csak a főhenger sérül meg, de ha ezt cseréljük, akkor az alsó munkahengert is érdemes. Mivel a két alkatrész élettartama hasonló, így sok bosszúságtól kíméljük meg magunkat, ha a cserét egyszerre végeztetjük el.

Létezik ugyanis kuplung munkahenger javítókészlet is, mely arra szolgál, hogy ezt az alkatrészt megjavíthassuk. A készlet tartalma függ a gyártótól, illetve a gépjármű jellemzőitől, de bármilyen márkáról is legyen szó, mindent megtalálunk benne, amely a gyors helyreállításhoz elengedhetetlen. A legtöbb esetben találhatunk bennük dugattyú és visszahúzó rugót, tömítéseket, porvédőt, valamint rögzítő, leszorító gyűrűt is. Bár ez a készlet alkalmas a javításra, akkor járunk a legjobban, ha a kuplung munkahenger hiba jelek észlelése esetén inkább szakember segítségét kérjük, és nem mi magunk próbáljuk orvosolni a problémát.

Kemény kuplungpedál

A kemény kuplung pedál jelenti az alkatrész egyik leggyakoribb meghibásodását. Hátterében számos különböző ok állhat. A kuplung szerkezet nagyon komplex és számos ponton meghibásodhat. A nehezen benyomható pedál mögött álló leggyakoribb okok: amortizálódott vezetőpersely, beragadt kinyomócsapágy, levegő a hidraulikus rendszerben, meghibásodott bowden, szivárgás a hidraulikus rendszerből, szoruló, rosszul elvezetett bowden, sérült kuplungszerkezet, sérült villa. Értelemszerűen a felsorolásban a bowdenes és hidraulikus rendszert érintő egyedi problémákat együttesen mutatjuk be, azonban ezek egymást kizáró okok. Ha kemény a kuplung, vigye autóját mielőbb szervizbe, ahol a problémát okozó műszaki hiba elhárítható. Nem biztonságos kuplung hibával közlekedni és az autóban is súlyos károk keletkezhetnek.

A hidraulikus kuplung meghibásodásánál előfordulhat, hogy levegő kerül a rendszerbe vagy valahol távozik a folyadék. Szerelőink felé olykor az alábbi panasz érkezik: „néha kemény a kuplung, néha megfelelően működik”. A változó nehézséggel lenyomható kuplung szervizelését gyakran a kuplung folyadék cseréjével kezdik. Ha ez nem oldja meg a gondot, akkor általában a kinyomócsapágy vagy a kuplungszerkezet a vétkes. Ezt azonban kizárólag szakszerű inspekció után lehet megállapítani.

Az alábbi táblázat összefoglalja a leggyakoribb kuplung hibajelenségeket és azok lehetséges okait:

Karbantartás és megelőzés

Természetesen sokat tehetünk azért is, hogy ne kerüljön sor, vagyis ne legyen szükség a kuplung munkahenger cseréjére. Ezt úgy érhetjük el, ha a hidraulikus rendszerek szükséges alapvető karbantartását elvégezzük. Fontos, hogy ha nem működik megfelelően a kuplung, vigyük szervizbe és vizsgáltassuk meg az alaktrészt! A hidraulikus kuplung javítása szakértelmet igényel. A hidraulikaolaj szivárgásának pótlásra a hidraulika hengeren kis olajtartály van elhelyezve. Szükség esetén ennek utántöltéséről gondoskodni kell. Érdemes a folyadék-tartály folyadékszintjét rendszeresen ellenőrizni, szükség esetén pedig elvégezni az utántöltést. Emellett kétévente érdemes cserélni az olajt, hiszen ennyi idő alatt valószínűleg elszennyeződött, de ez a lépés a korrózióvédelem szempontjából is fontos. A megelőzés szempontjából szintén kulcsfontosságú a rendszeres fékfolyadék-csere, hiszen az elöregedett vagy vízzel keveredett folyadék: elősegíti a korróziót, csökkenti a rendszer hatékonyságát, és növeli a levegőbuborékok képződésének esélyét. Ezeknek az alapvető karbantartási műveleteknek a betartásával megelőzhető a kuplung levegősödése, és hosszabb élettartamot biztosíthatunk a kuplungrendszernek. A pontos diagnózis és a megfelelő javítás elengedhetetlen a biztonságos és megbízható működés érdekében.
