Toyota Hiace Kuplungtárcsa Működése, Típusai és Cseréje

A kuplung az autó hajtásláncának létfontosságú eleme, amely a motor forgását továbbítja a sebességváltóhoz. A kuplung a motor és a váltó közötti oldható kapcsolatot biztosítja, ezáltal lehetővé téve a sima indulást és védve a rendszert a túlzott terheléstől. Fontos szerepe van abban, hogy a motor által generált energiát a sebességváltó irányában továbbítsa, ami a kerekeket meghajtva mozgásba lendíti a járművet.

Mivel a kuplung egy kopó-forgó alkatrész, az idő múlásával, még ha az autót megkímélve használjuk is, egyszer csak elkopik. A kuplungtárcsa kopása az idő múlásával elkerülhetetlen, ezért cseréje előbb-utóbb esedékessé válik. Ez a cikk a kuplung működését, típusait és a cseréjével kapcsolatos fontos tudnivalókat foglalja össze, különös tekintettel a Toyota Hiace modellekre.

A Kuplung Felépítése és Működése

A kuplung egy igen egyszerű, de mégis összetett alkatrész, mely a motor és a váltó közötti oldható kapcsolatot biztosítja. A belső égésű motoroknál van egy probléma: csak egy pontosan meghatározott fordulatszám-tartományban adnak le hasznos teljesítményt - ellentétben az elektromos motorokkal vagy a gőzgépekkel. Ez azt jelenti, hogy a fordulatszámnak, az átvihető motorteljesítménynek és a sebességváltónak a legkülönbözőbb menetállapotokban is optimálisan összhangban kell lenniük egymással - ez az, amiről a tengelykapcsoló gondoskodik. Ez oldja vagy zárja a motor és a sebességváltó közötti hajtásláncot.

A kuplung működéséhez négy fő alkatrészre van szükség:

• Lendkerék vagy lendítő kerék
• Kuplungtárcsa
• Kuplung szerkezet
• Kinyomócsapágy

A kuplung lényegében főtengelykapcsolónak is nevezhető. Az alapjárata a bekapcsolt állapot, ami egy zárt helyzetet jelent, aminek felengedését a vezető látja el, a kuplung pedáljának lenyomásával. Amikor a kuplung pedált benyomjuk, megszakad a kapcsolat a motor és sebességváltó között, a kuplung tárcsa eltávolodik a kuplung szerkezettől. Az indítást üres helyzetben kell elvégezni, ezt a kuplung pedáljának lenyomásával végezhetjük el, majd a kuplung pedáljának lassú felengedésével a helyezzük az autót egyes fokozatba, bal lábbal a kuplung pedálját engedjük fel lassan és közben jobb lábbal a gázpedált kell benyomni, így a motor eléri azt a nyomatékot, ami az induláshoz kell.

A Kuplung Főbb Alkatrészei

Lendkerék

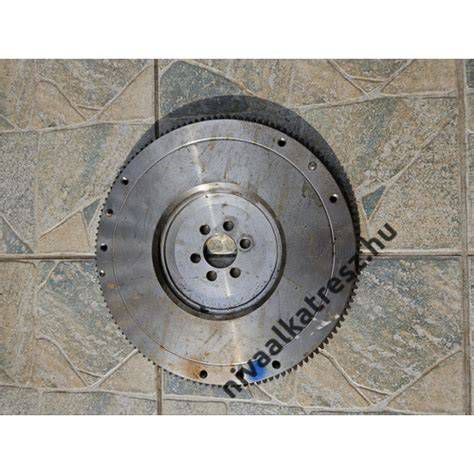

A lendkerék a főtengelyhez fixen rögzített forgó alkatrész, melyre ráfeszül a kuplungtárcsa és ezáltal átadja a nyomatékot a váltónak. Az esetek nagy többségében, ahol a lendkerék még egy tömegű, nem szokott a lendkerékkel probléma lenni, csak nagyon extrém esetben. Ilyen extrém eset, ha a tárcsáról leszakad a ferodo, vagy ha a tárcsa már szegecsig kopott, ugyanis ilyenkor a lendkerék felületén bemaródás keletkezik.

Kuplungtárcsa

Az egész szerkezetnek ez a lelke. A tárcsa egy olyan lap, amely mindkét oldala súrlódó anyaggal, úgynevezett ferodóval van ellátva. A tárcsa közepén általában fogazott megoldással bordák vannak kialakítva, mely csatlakozik a váltó behajtó tengelyére, szaknyelven nyeles tengelyre, és azon tengely irányban eltolható. A kuplungtárcsa nagyon fontos szerepet lát el az autó működésében; feladata a hajtáslánc és motor összekapcsolása. Külső felületén kopóréteg található, amely az indulás és sebességváltás során jelentkező fordulatszám differenciát egyenlíti ki. Fontos megemlíteni, hogy menet közben nem kopik a kuplungtárcsa, hiszen ilyenkor az alkatrészek összeszorított állapotban vannak, tehát együtt forognak. Össze- és szétkapcsoláskor, ami sebességváltáskor és induláskor következik be, történik csak súrlódás. Akkor éri a kuplungtárcsát a legnagyobb terhelés, amikor meredek úton indítjuk el az autót. Továbbá, a nem megfelelő vezetési stílus fokozhatja a kuplung kopási idejét.

Kuplungszerkezet

A kuplung szerkezet a lendkerékre fixen felrögzített alkatrész, mely a lendkerékkel együtt forog. Ez segít nekünk abban, hogy a kuplungtárcsát elemeljük a lendkeréktől, ezáltal az áthajtást megszüntessük. Az ebben található tányérrugó edzett acélból készül és igen hosszú élettartammal rendelkezik. Ezek a karok egy úgynevezett bakra vannak helyezve, melyen a kuplung pedál benyomása után ezek a rugóacél lábak elbillennek. A kuplungszerkezet funkciója továbbítani a motornyomatékot a sebességváltó tengelyére. Meghibásodása esetén lehetetlenné válik a megfelelő sebességváltás.

Kinyomócsapágy

Amikor benyomjuk a kuplungpedált, akkor ez a csapágy segít abban, hogy a szerkezetet központosan benyomja, ami hatására a szerkezet teljes felülete egyszerre kezd elmozdulni. A kinyomócsapágy a kuplungszerkezet és kinyomókar között található. Ez az alkatrész továbbítja az erőt a kinyomókar és tengelykapcsoló között.

Kuplung Működtetése: Bowden vagy Hidraulika

A pedáltól a kuplungig az út hosszú. Ezt két megoldással oldották meg: lehet bowdenes, vagy hidraulikus. A mai modern autókban már inkább a hidraulikus megoldást részesítik előnyben, mivel az a kuplungtárcsa kopásáig végig után állítja magát, míg a bowdennel ellátott verzióknál állítási lehetőség segítségével lehet a kuplung holtjátékot beállítani.

Gyakori Hiba Jelenségek és Diagnosztika

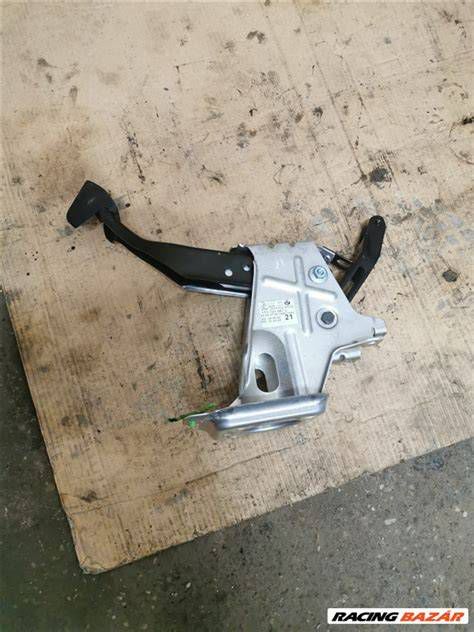

A kuplung egy kopó-forgó alkatrész, így az idő múlásával, még ha az autót megkímélve használjuk is, egyszer csak elkopik. A megfelelő használatból eredő kopásnak már időben vannak jelei, amivel mi fel tudunk készülni a javítás várható költségeire. Aki jogosítvánnyal rendelkezik, annak nem mondok újat azzal, hogy akkor jó egy kuplung holtjátéka, ha a benyomást követő felengedéskor a pedálút alsó ¼-nél fog a kuplung. Amennyiben azt tapasztaljuk, hogy ez a pedálút a felénél, vagy annál is magasabban van, az már azt jelzi felénk, hogy az autón hamarosan kuplungot kell cserélni.

Felismerhető Kuplunghibák Jelei

• A gépjármű kizárólag majdnem teljesen felengedett kuplunggal indul el. (Oka: A kuplungtárcsa elkopott.)
• A kuplung lenyomásához a szokásosnál jelentősen nagyobb erőkifejtés szükséges. (Oka: valószínűleg a kuplung bowden hibásodott meg.)
• Sebességváltásnál az autó feltűnően nehezen veszi a fokozatot.
• Sebességváltás közben szokatlan, recsegő hang és kattanás hallható. (Oka: Több rétű lehet, ha új kuplung szett van az autóban, és a kuplungot bowdennel működtetjük, akkor nem megfelelő a holtjáték. Utalhat bowden hibára, kuplung hidraulika hibára, kuplung kiemelő villa tengely csavarodására vagy kuplung szerkezet törésére.)
• Induláskor zörgő, csörgő, csattogó hang hallatszik, és a motor is nagyon mozog a motortérben. (Oka: kettős tömegű lendkerékkel rendelkező járműveknél jelentkezik, ami cserére szorul.)
• Kinyomom a kuplungot és nem veszi a sebességet, vagy csak nagyon nehezen, de főként az 1-t és a hátrameneti fokozatot veszi nehezen. (Oka: Lehet kuplunghiba is, de nem minden esetben kell erre gondolni elsőre. Lehet a sebesség kiválasztó szerkezet kikopása.)
• Kuplung benyomásakor csapágy hang hallható. (Oka: Nagy valószínűséggel a kinyomócsapágy feladta a szolgálatot. Cserére szorul.)
• Kuplung felengedése után csapágy hang hallható. (Oka: Az esetek 99,9%-ban a nyeles tengely csapágy zúg. Megoldás: csere.)
• Meredek emelkedőn nehezen tud az autó felhajtani, magasabb fordulatszám ellenére sem tud könnyebben haladni az autó.
• Az elindulásnál kellemetlen, égett szag keletkezik.
• Igazán súlyos kuplunghiba esetén az autó nem indul el, így teljesen üzemképtelenné válik.

Részletes Alkatrészhibák és Okai

Lendkerék hibák

Az egytömegű lendkerékkel ritkán van probléma, csak extrém esetben, ha a tárcsáról leszakad a ferodo, vagy ha a tárcsa már szegecsig kopott, mert ekkor a lendkerék felületén bemaródás keletkezik. Induláskor hallható zörgő, csörgő, csattogó hang, és a motor mozgása a motortérben általában a kettős tömegű lendkerék meghibásodására utal. Ilyenkor érdemes mihamarabb kicserélni, mivel a kettős tömegű két részből áll, és ha sokáig várunk a cseréjével, előfordulhat, hogy a két rész elválik egymástól.

Kuplungtárcsa hibák

A kuplungtárcsa a legérzékenyebb alkatrész. Ha elkopik, mindenféleképpen újra kell cserélni. A tárcsában lévő rugó az addig megtett kilométer alatt igen megfárad, és ilyenkor szokott az előfordulni, hogy a rugó kiesik a helyéről menet közben, és már csak a tréler segít eljutni a műhelyig. Ilyenkor a költségek nem hogy csökkennének, hanem egyenesen nőni fognak.

Szerkezet hibák

Alapesetben, ha nagy probléma nincsen, és a kuplungtárcsa csak szépen elkopott és a szerelő azt látja, hogy annak még semmi baja, akkor simán be lehet tenni egy új kuplungtárcsát. Viszont itt sem kell elfelejteni, hogy ebben is benne van a kilométer, és ha csak egy lába is letörik, igen nagy kalamajkát tud odabent okozni, ráadásul ha lehet is kuplungtárcsát újonnan külön vásárolni, nagyon sok esetben többe kerül a tárcsa magában, mint ha komplett szettet vásároltunk volna.

Kinyomócsapágy hibák

A mechanikus kinyomócsapágy esetén nem kérdés a csere, mivel részarányosan filléres költség a többi tételhez képest, és ha ez megragad, akkor a probléma hatalmas lehet. Ezzel ellentétben a hidraulikus kinyomókról már más a tapasztalat. Több szerelő visszajelzése alapján a hidraulikus kinyomócsapágyak tartósabbak, ezért ha nincsen szivárgás és nem búg a csapágy, nyugodt szívvel használhatjuk tovább.

Kuplung kötél vagy bowden hibák

Ennek az alkatrésznek is ugyan olyan hibái lehetnek, mint bármilyen bowdennek: a szála kiszőrösödik, a sár, a szennyeződés belefolyik a házba és az megszorul. Léteznek automata feszítésű bowdenek is, ezeknél egy szerkezet rugó segítségével állítják a kuplung kopásához megfelelő holtjátékot, ennél a bowdennél ez az automata szokott szétesni.

Kuplung hidraulika hibák

A kuplung hidraulika ugyanazokat a hibákat produkálhatja, mint a fék hidraulika: szivárgás. A levegős kuplung jelei jellegzetesek: árulkodó lehet, ha a kuplungpedál puhának érződik, lenyomása a szokásosnál sokkal könnyebb. Szerencsére a rendszerből könnyedén eltávolítható a levegő a megfelelő eszközök és szakmai ismeretek birtokában.

Kuplung Állapotának Ellenőrzése Házilag

A kuplung állapotát mi magunk is tesztelhetjük a következő megoldással:

1. Az autó kuplungját ellenőrzés előtt üzemmeleg állapotba kell melegíteni. Ehhez elegendő pár kilométer és közben sűrű kuplunghasználat.
2. Álljunk meg az autóval és húzzuk be a kéziféket, majd benyomott kuplungnál tegyük a sebességváltót a legnagyobb fokozatba és emeljük meg a fordulatot, kb. 2-3000 fordulatra.
3. A kuplungpedált eresszük fel gyorsan, de nem hirtelen, és figyeljük a motor fordulatszámát. Ha az csökken és eközben a motor lefullad, akkor a kuplung hibátlan. Ha viszont megcsúszik, akkor érdemes szakihoz vinni, hogy megvizsgálja a kuplungot.

Kettős Tömegű Lendkerék

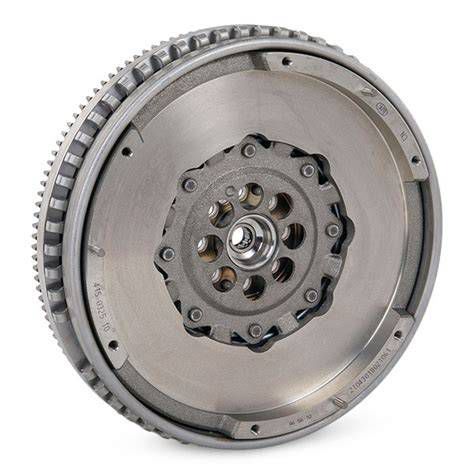

Régen még ritkábban, de manapság egyre sűrűbben találkozni kettős tömegű lendkerékkel. Eleinte a dízel autóknál volt közkedvelt a gyártók részéről, manapság már egyre több benzines autóban is megtalálható. Hagyományos lendkerék esetén szinte nulla a valószínűsége, hogy lendkereket kelljen cserélni. A kettős tömegű lendkerékben található rezgéscsillapító és rugózó elemek idővel tönkremennek. Itt is fokozottan érvényesül a használat módja, például a taxi üzemmód. Miért? Mert a kilométerre vetített indítózások száma nagyon magas és sok az alapjárati fordulatszám körüli használat. Általában az élettartama megegyezik a kuplungéval, ritkán idő előtti elszakadás előfordulhat. Ez a hibajelenség általában a kettős tömegű lendkerékkel rendelkező járműveknél szokott jelentkezni. Ilyenkor érdemesebb mihamarabb kicserélni, mivel a kettős tömegű két részből áll, és ha sokáig várunk a cseréjével, előfordulhat, hogy a két rész elválik egymástól.

Kuplung Szettek és Típusok

Weboldalunkon megtalálható minden nagy kuplunggyártó, legyen Sachs, Luk vagy Valeo. Azonban sok esetben keresnek nálunk olcsóbb kategóriás kuplungot is, ebből egy-két márka megtalálható, de egyedi igény esetén kollégáink készséggel segítenek.

A Kuplung Szett Tartalma

Ahány típusú autó, annyi fajta készlettel találkozhatunk. Van olyan szett, ahol csak a szerkezet és a kuplungtárcsa van a szettben, és van olyan is, ahol a kuplung szett mellett a kettős tömegű lendkerék is a készlet része. A kuplungszett olyan készlet, amely a meghibásodott főtengelykapcsolók cseréjéhez szükséges összes alkatrészt tartalmazza. Fontos: bárki bármit mond, ezt a három alkatrészt (kuplungszerkezet, kuplungtárcsa és kinyomócsapágy) együtt kötelező cserélni! Nincs kivétel! Ezek az alkatrészek egymáshoz kopnak, és csak egy új alkatrész beszerelésével már nem fognak "együttműködni"!

Tuning Kuplungok és Erősítési Lehetőségek

Gyakran keresnek nálunk a gyáritól erősebb kuplungot utcai használatú, tuningolt autókba. Ilyen esetekben a legegyszerűbb megoldás a kuplung szerkezet megerősítése. Szinte minden gyári, vagy utángyártott kuplung nyomólapot át tudunk úgy alakítani, hogy 30%-kal erősebb legyen, mint eredetileg. A nyomólap lehet új, de akár jó állapotú használt szerkezet is!

Kevlár Kuplungok

Egyedi igények alapján, gyári, vagy utángyártott használt kuplung tárcsádból szinte bármilyen autóhoz tudunk készíteni kevlár kuplung tárcsát. A gyári nyomaték 110%-át is elviselik ezek a kuplungok.

Szinter Kuplungok

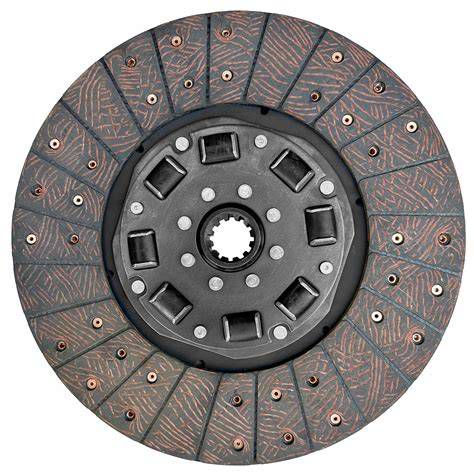

Egyedi igények alapján, gyári kuplung tárcsa mintából szinte bármilyen autóhoz tudunk készíteni szinter kuplung tárcsát. A gyári nyomaték akár többszörösét is elviselik ezek a kuplungok.

Kuplungcsere Folyamata és Költségei

A kuplungcsere minden olyan autós életében egyszer bekövetkezik, aki nem csak egy évre tervez egy autóval. Aki városban közlekedik, az a mindennapi munkába menet-jövet megtapasztalhatja az évről évre egyre nagyobb dugókat. Sajnos az araszolás jelentősen megrövidíti a kuplung élettartamát még annak is, aki a vezetésre odafigyelve a bal lábát nem a pedálon pihenteti. Tapasztalatunk szerint egy kuplung csere intervalluma 150.000 km-től akár 250.000 km-ig is terjedhet, de cseréltünk már 100.000 km alatt is kuplungot. Ez attól függ, hogy milyen körülmények között használjuk az autót és milyen a bal lábunk. A kuplung csere szakszerű szerelői ismereteket és speciális szerszámokat igényel, ezért nem javasolt házilag elvégezni a munkát.

A Kuplung Csere Folyamata

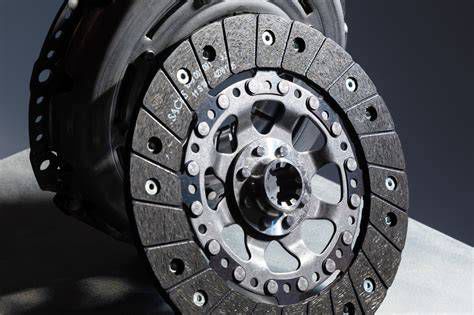

1. Szétszerelés: A jármű szakszerű megemelése és a sebességváltó megbontása az első lépés, hogy hozzáférjünk a kuplung egységéhez és a motoron a lendkerékhez. Műhelyünkben rendelkezésre állnak a speciális szerszámok minden márka kuplung rendszerének szét- és összeszereléséhez, így a munka gyorsan és biztonságosan zajlik.
2. Kuplung csere: Beépítjük az új kuplungtárcsát, szerkezetet és kinyomócsapágyat.
3. Összeszerelés és beállítás: A váltót visszaszereljük, ellenőrizzük a hidraulikus rendszert, és szükség esetén légtelenítjük azt. Minden csavarozás gyári előírás szerint történik, precíz nyomatékértékekkel.
4. Tesztelés: A munkát alapos próbaúttal zárjuk. Ellenőrizzük a fogáspontot, a rezgést, a váltást és a teljes terhelés alatti viselkedést is.

Az egész cserefolyamat rutinossá vált az évek alatt, így a javítás általában 1 munkanap alatt elvégezhető. Nagyobb járművek vagy összkerékhajtás esetén a munkaidő lehet 2 munkanap is, amit előre egyeztetünk. Fontos vásárlói visszajelzés a termékről, hogy hozzáértő szerelő nélkül a beépítés szinte biztosan problémás lesz! Akadt példa Honda márkaszervizre is, ahol nem tudták beépíteni és beállítani megfelelően a kuplungot!

Kuplungcsere Költségei (Munkadíj)

A kuplung cseréjének költsége több tényezőtől függ, elsősorban a váltó típusától és a gépjármű kategóriájától. Az alábbi táblázatban tájékoztató jellegű munkadíjakat talál különböző járműkategóriákra. A Toyota Hiace típusok jellemzően a kisteherautó/kisbusz kategóriába tartoznak.

Toyota Hiace Kuplung Alkatrészek és Szolgáltatások

Cégünk széles választékban kínál Toyota Hiace kuplung alkatrészeket, kuplungszetteket és kettős tömegű lendkerekeket. Akár Luk, Sachs, Valeo, Exedy, Aisin vagy Nipparts márkájú alkatrészt keres, nálunk megtalálja a legjobb árakon, garanciával.

Szakszerű árajánlatot készítünk alvázszám (VIN) alapján, ami tartalmazza az alkatrészeket, a munkadíjakat és az időpontot. Munkatársaink munkanapokon 1-3 órán belül elkészítik és elküldik Önnek a kért árajánlatot. Kuplungspecialista szakműhelyeink Budapesten a Bocskai u. 136/A. címen és a Dorozsmai úton várják ügyfeleiket, ahol gyorsan és szakszerűen, akár 1 munkanap alatt elvégezzük a kuplung javítását és cseréjét.

Kiváló minőségű kuplung alkatrészeket kínálunk Toyota típusokhoz a legjobb árakon. Új és eredeti kuplung alkatrészek minden Toyota modellhez a legjobb árakon, kedvezménnyel és garanciával. A legszélesebb Toyota kuplung alkatrész választékkal és a legjobb árakkal várjuk vásárlóinkat, ügyfeleinket.
