Az autók egyik legfontosabb kényelmi funkciói közé tartozó elektromos ablakemelők idővel meghibásodhatnak, ami nemcsak bosszantó, hanem bizony biztonsági kockázatot is jelenthet. Az autók ablakainak meghibásodása gyakran előforduló probléma, amely kényelmetlenséget és frusztrációt okozhat. A meghibásodott ablakok, amelyek nem emelkednek fel vagy le, a vezetési élményt is befolyásolhatják, miközben zárt térben utazunk. De miért nem működik az ablak?
Gyakori hibajelenségek és egy személyes tapasztalat
Az elektromos ablakemelő hiba első jele lehet, amire időben érdemes felfigyelni, ha használatkor, leginkább felhúzáskor furcsa, szokatlan zajt hallunk. Bár a nyári forróságban, ha az autónk megbízható helyen parkol, érdemes pár centiméteres rést hagyni mielőtt teljesen feltekernénk, mégis komoly gondot tud okozni, ha ezt a kis hézagot nem saját szándékból hagyjuk így.
Egy Skoda esetében is jelentkeztek hasonló problémák. Azzal kezdődött, hogy a vezető oldali kapcsolókkal nem tudtam az ablakokat mozgatni. Egy-egy gombnyomásra mindössze 2-3 mm-t mozdult az ablak. Aztán később már annyit sem. Az utasoldali kapcsolóról az az ablak működött. Az érdekesség akkor jött, mikor kiderült, hogy néha működik, néha meg nem. Tovább bonyolította a helyzetet, hogy nyitott ajtóval működött, csukott ajtóval általában nem. Akkor gondoltam rá, hogy a testeléssel lehet probléma, mert nem vittem külön kábelt a kapcsolóhoz, hanem a testet az ajtó fém részéről vettem le. Így gyakorlatilag az ajtózsanérra volt bízva, hogy átmegy a test, vagy nem. De hogy ne legyen ilyen egyszerű a helyzet, más gond is volt. Nevezetesen az, hogy néha nem húzta fel az ablakot, míg máskor felhúzás után többször is próbálkozott önhatalmúlag. Percenként akár 2-3 alkalommal is. Ezzel nagyon megterhelve a motorokat.
A kapcsolási rajzot áttanulmányozva rá kellett jönni, hogy nem egy, hanem két hibával állunk szemben. A kapcsolók nem működése az testelési probléma volt. A belső ajtózár nyomógombtól vittem testet a kapcsolóhoz. Ez a probléma azóta megszűnt. De az, hogy az ablakot vagy nem húzza fel a riasztó hatására, vagy sokszor próbálkozik felhúzni egymás után, ez továbbra is megmaradt. Az R-Con2 modul bekötésének és a riasztó bekötésének áttanulmányozása, illetve a modul gyártójával való konzultáció után arra döntöttem, hogy a vezérlést nem a riasztóra, hanem a zármotorra kötöm.
Azért, hogy a fölösleges anyagi kiadásokat elkerüljem, ki kellett deríteni, hogy a modul hibája a hibás működés, vagy a riasztó ad ki tévesen negatív impulzusokat a negatív szint helyett. Ezt egy módszerrel lehet kideríteni: a riasztó vezérlő kimenetére egy ledet kötni. Ha aktív a riasztó, a lednek folyamatosan világítania kell. Ha aktív állapotban mégis kialszik, az a riasztó hibája. Ilyenkor újabb impulzust ad a modulnak, arra utasítva, húzza fel az ablakokat. Ha viszont a led folyamatosan világít, de többször próbálkozik a felhúzással, akkor az vagy a modul hibája, vagy a riasztó vezérlő kábelének törése az ajtóban az átvezetésnél.
Megépült a ledes visszajelző. Még be sem kellett szerelni, máris jelentkezett a hiba. A led folyamatosan világított, ennek ellenére többször próbálkozott a felhúzással, illetve egyáltalán nem próbálkozott. Pedig a riasztótól a vezérlés kiment. Jó, akkor a riasztó rendben van. Akkor kábel, vagy modul. A kábelt egy műszerrel könnyen le lehet tesztelni. A modul kábele és a vezérlőkábel közötti csatlakozást széthúztam és a vezérlőkábel végéhez csatlakoztattam a műszer egyik zsinórját szakadásvizsgáló módban. A műszer másik vezetékét az utastérben a műszerfal alatt a vezérlőkábelre. A műszer sípolt, tehát a kábel vezetett. Az átvezetésnél mozgattam, húztam a kábelt, de a hang folyamatos volt. Oké, a kábel is jó. Akkor már csak a modul lehet, illetve a modul vezetéke és a vezérlő kábel közötti kontaktus. Nos, ez igen gyengének mutatkozott.
Tesztelték is: széthúzták a csatlakozást, riasztót aktiváltak. A csatlakozást összeérintették, ablakfelhúzás oké. Csatlakozót széthúzták, majd újra összeérintették, ablakfelhúzás ismét aktív. Tehát itt volt a kutya elásva. Laza volt a kontaktus. 6 év alatt (ennyi ideje szerelték be a modult) ennyit lazult a kontaktus. Nagy hőingadozás, pára az ami nem tesz jót az elektromos csatlakozásoknak sem. Kicsit összébb nyomták a hüvelyt és úgy dugták rá a sarut. Jó szorosan érintkezett. Tehát két egymástól független hibával hozott össze a sors, de mivel egyszerre jelentkeztek, először azt gondolták, közös tőről fakad a hiba.
Az Elektromos Ablakemelő Alapjai
A mai autók többsége elektromos ablakokkal rendelkezik. Ezek egy speciális kapcsolóval működnek. A hagyományos megoldású ablakmozgatás esetén egyenáramú szénkefés villanymotor áttételen keresztül mozgatja az ablaktartó elemet egy vagy két sínen. A legfelső illetve a legalsó helyzetet végállás kapcsolók érzékelik. A végállapotban a kapcsolók megszakítják az áramkört, így ebben a helyzetben nem lehet terhelni a motort. Az ablak mozgatásának irányát a motorra kapcsolt áram polaritása határozza meg.
A rendszer fontos része az úgynevezett ajtómodul, amely az ajtóban lévő összes elektromos eszközt magába foglalja. Ha az ablakemelő kapcsolóval jelet adunk a központi elektronika azonnal reagál a jelre, jelet küld az ajtómodulban lévő elektronikának, hogy emelje vagy eressze le az ablakot. Az ablakemelő szerkezete az ajtó belsejében található. Teljesen mindegy, hogy kézi, vagy elektromos motor hajtja-e a szerkezetet, valamennyi egy összetett rudak és vezetékek rendszeréből áll.
Lehetséges okok és megoldások, ha az autó ablaka nem működik
Ha az autó ablakai nem működnek, akkor számos különböző oka lehet annak. Az ablakok meghibásodása általában az elektromos vagy mechanikai rendszerek hibájára vezethető vissza. A problémák az ablakmotoroktól a vezérlőegységekig terjedhetnek, de az egyszerűbb okok, például a biztosíték vagy az ablakemelő rendszer hibája is előfordulhat.
1. Ablakmotor meghibásodása
Az egyik leggyakoribb oka annak, hogy az autó ablaka nem működik, az ablakmotor meghibásodása. Az ablakemelő rendszerek elektromos motorokkal működnek, és ha a motor elromlik, akkor az ablak nem emelkedik fel vagy le. A motor meghibásodásának jele lehet, hogy az ablak teljesen leáll, vagy esetleg csak lassan mozog.
2. Biztosíték problémák
Ha a biztosíték eléget, az ablakok nem fognak működni. A biztosíték biztosítja az áramellátást az elektromos rendszerek számára, és ha valami miatt túlterhelődik, akkor a biztosíték megszakad, megszüntetve az ablak működését. Ha az ablak nem működik, ellenőrizni kell a biztosítékot, és szükség esetén cserélni.
3. Vezérlőegység hibája
A vezérlőegység, vagyis az ablakemelő modul is okozhatja, hogy az ablak nem működik. Ha a vezérlőegység nem megfelelően működik, az ablak nem válaszol a gombnyomásokra, vagy nem emelkedik fel.
4. Kapcsolóhiba
A kapcsoló, amellyel az ablakokat működtetjük, szintén meghibásodhat. Ha a gombok nem reagálnak, vagy ha az ablak nem mozdul el, annak oka lehet, hogy a kapcsoló elromlott. Ezt könnyen ellenőrizhetjük egy másik kapcsolóval, ha elérhető. A nagy ijedtség ellenére legtöbbször az ablakszabályzó gomb romlik el. Ennek a problémának a megoldása nem jelenti feltétlenül a teljes ablakemelő szerkezet cseréjét.
5. Mechanikai problémák
Az ablakemelő mechanizmus egy bonyolult rendszert tartalmaz, amely a fizikai mozgatást végzi. Ha az ablakemelő mechanikus részei, például a kábelek vagy a görgők elhasználódnak vagy megsérülnek, akkor az ablakok nem fognak megfelelően működni. Az ablakemelőkkel kapcsolatban tudni kell, hogy mind a kézi, mind pedig az elektromos ablakemelő szerkezete huzalok, vezetők és karok rendszeréből áll. Ezek idővel elkopnak. Sokan tapasztalták már, hogy kézzel kell rásegíteni az ablakra, mozgatáskor.
6. Elektromos vezetékek sérülése
Az autóban található elektromos vezetékek is sérülhetnek, és ez vezethet az ablak nem működéséhez. A kábelek megsérülhetnek az ajtó nyitása és zárása során, különösen, ha azok hosszú ideje használatban vannak.
Diagnosztizálás és javítás házilag
Az elektromos ablakemelő javítás házilag nem épp a legegyszerűbb mutatvány, ám sokat tehetünk a probléma azonosítása és orvoslása érdekében. Fontos azonban megjegyezni, hogy a sikeres javításhoz alapvető műszaki ismeretek és megfelelő szerszámok szükségesek. Bizonyos esetekben (főképp újabb autóknál) az elektromos ablakemelő javítás házilag nem igazán kivitelezhető és jobb, ha azt inkább szakemberre bízzuk. Ha az autó ablakai nem működnek, akkor a megfelelő diagnózis felállítása elengedhetetlen.
Biztosíték ellenőrzése
Ha az ablakemelő nem reagál a kapcsoló használatára, első lépésként az elektromos ablakemelő biztosíték állapotát érdemes ellenőrizni. A biztosíték dobozának helye autótípusonként eltérő lehet, de általában a műszerfal alatt vagy a motorháztetőben található. A berendezés fedelén vagy a használati útmutatóban megtalálható a biztosítékok kiosztása, amely segít azonosítani az ablakemelőhöz tartozót. Ha a biztosíték kiégett, cseréljük ki azonos amperértékűre. Amennyiben az új biztosíték is hamar kiég, az elektromos rendszerben rövidzárlat lehet, amely további szakértői beavatkozást igényel. Bizonyos esetekben a biztosíték hibája nem egyértelműen látható, ezért egy multiméter segítségével ellenőrizhető az áramellátás folytonossága. Ha a biztosíték rendben van, de az ablakemelő továbbra sem működik, akkor további elektromos hibák is fennállhatnak, például szakadt vezeték vagy érintkezési hiba.
Hogyan diagnosztizálható az elektromos ablakemelő problémája - A kapcsoló vagy a motor rossz?

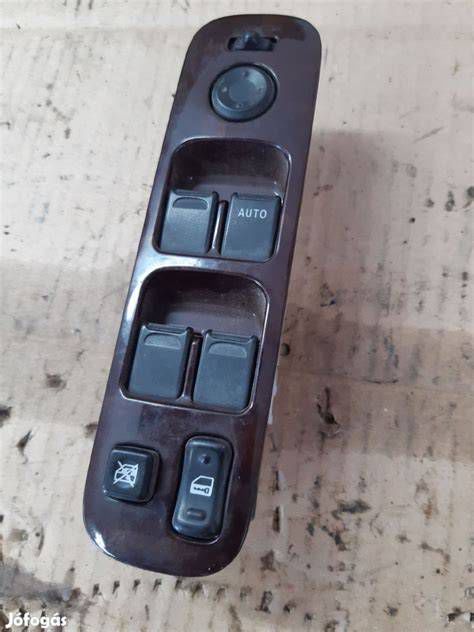

Ablakemelő kapcsoló vizsgálata
Ha a biztosíték rendben van, de az ablak még mindig nem működik, a következő lépés az ablakemelő kapcsoló ellenőrzése. Az idő múlásával a kapcsolók érintkezői elkophatnak vagy szennyeződhetnek, ami akadályozza a megfelelő működést. A kapcsoló panel eltávolításához általában egy vékony, lapos szerszám szükséges, amellyel óvatosan kipattintható a helyéről. Miután hozzáfértünk a kapcsolóhoz, vizsgáljuk meg az érintkezőket oxidáció vagy szennyeződés jelei után. Szükség esetén tisztítsuk meg az érintkezőket kontakt spray-vel. Ha a tisztítás nem hoz eredményt, előfordulhat, hogy a kapcsolót cserélni kell. A kapcsoló hibáját egy egyszerű teszttel is ellenőrizhetjük: ha a vezetőoldali panelről egyik ablak sem működik, de az utasoldali kapcsolók külön-külön igen, akkor valószínűleg a főkapcsoló hibás.
Elektromos ablak tanítás (kalibrálás)
Bizonyos autótípusoknál az ablakemelő rendszer újraindítása vagy alkatrészcseréje után szükség lehet az elektromos ablak tanítás elvégzésére. Ez a folyamat biztosítja, hogy az ablakemelő rendszer megfelelően kalibrálja magát, és felismerje az ablak teljes fel-le mozgási tartományát. Amikor az elektromos ablakemelő javítás házilag történik, erre a lépésre nagy figyelmet kell fordítani. A tanítási folyamat általában a következő lépésekből áll: zárjuk be az ajtókat, kapcsoljuk be a gyújtást, végül húzzuk fel az ablakot a felső pozícióba, és tartsa a kapcsolót néhány másodpercig. Ezután engedjük le az ablakot az alsó pozícióba, és ismét tartsuk a kapcsolót néhány másodpercig. Ezt a műveletet ismételjük meg minden érintett ablaknál. A pontos lépések autótípusonként eltérhetnek, ezért érdemes a gépjármű kézikönyvében vagy szerviz dokumentációjában tájékozódni. Egyes modellek esetében a tanítási folyamat bonyolultabb lehet, például speciális diagnosztikai eszköz szükséges a rendszer újra tanításához. Ha a kézi módszer nem működik, érdemes felkeresni egy szerelőt vagy utánaolvasni az adott típus szerviz leírásában. Alapesetben kézzel mindig működnie kell, van, hogy néha elfelejti az automata funkciót, és vissza kell tanítani a végállásokat, de ha kézzel működtetve leáll, az vagy a nagy áramfelvétel miatt van.
További lépések az elektromos ablakemelő javítás során
Ha a fent említett lépések nem vezetnek eredményre, az elektromos ablakemelő javítás házilag további lépéseket igényelhet. Elsőként ellenőrizzük az ablakemelő motorját: hallható-e működési zaj a kapcsoló használatakor. Ha a motor működik, de az ablak nem mozog, előfordulhat, hogy a mechanikai részek sérültek vagy elakadtak. Ezek ellenőrzéséhez és javításához az ajtókárpit eltávolítása szükséges.

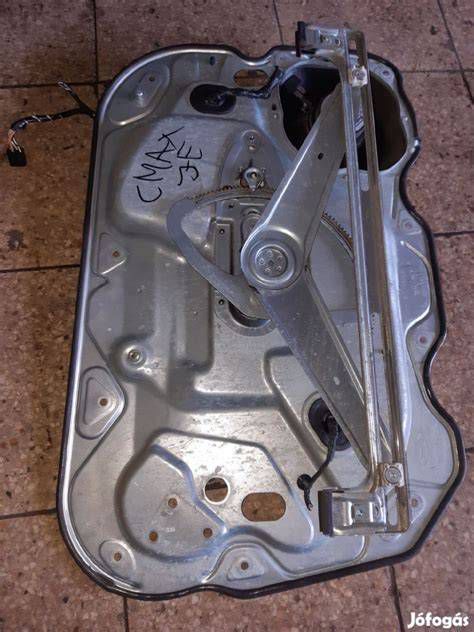

Az ajtókárpit eltávolítása után láthatóvá válik az emelőszerkezet és annak rögzítési pontjai. A vezetősínek meghibásodása, a bowden megakadása vagy a fogaskerekek törése gyakran okozhat problémát. Ha mechanikai sérülés észlelhető, a hibás alkatrészeket cserélni kell. Ezenkívül érdemes megvizsgálni az ablakemelő motor csatlakozásait is, mert egy meglazult vagy oxidálódott érintkező is működési zavart okozhat. Ha az ablakemelő motor egyáltalán nem ad ki hangot, egy multiméter segítségével mérjük meg, hogy kap-e áramot a motor. Ha nem, akkor vezetékhiba vagy testelési probléma is lehet a háttérben. Ebben az esetben a vezetékek folytonosságának ellenőrzése és az esetleges javítások elvégzése szükséges. Az utas oldali elektromos ablakot gond nélkül le lehet engedni, viszont felhúzni már nem egyszerű! A szorulást úgy lehet ellenőrizni, hogy kézzel finoman rásegítünk az ablakra, ha így nem old le, akkor valószínűleg szorul. Általában a két szélén tapad, ezt szilikonnal orvosolni lehet. Az ablakvezérlő elektronika meghibásodása is okozhat ilyen jelenséget, ezt szintén szakember vagy szakszerviz tudja beigazolni, kimérni nem igazán lehet, célravezetőbb, ha van cseredarab és egy próba idejére átrakja a szerelő.
Mikor forduljunk szakemberhez?
Amennyiben az elektromos ablakemelő problémája nem oldható meg házilag, érdemes szakember segítségét kérni, különösen, ha komplex elektromos hibáról vagy komolyabb mechanikai sérülésről van szó. Fontos: ha nem jártas az autók szerelésében, ne próbálja meg maga megjavítani az ablakemelőt, mert ezzel még nagyobb kárt okozhat. Az ablakemelő javítás a biztonsági okok mellett azért is kiemelten fontos, mert sokan nem bírják a légkondicionálót. Ami viszont biztos, hogy bármilyen hibát is észlel, mindenképpen forduljon szakemberhez.
