A biztosíték egy olyan eszköz, amelynek a legfontosabb feladata az, hogy a különböző áramköri elemeket - úgymint vezetékek, elektromos motorok, vezérlőegységek - megóvja az esetleges túláramok és zárlatok káros hatásától. Az autóipar bonyolult és gyorsan fejlődő világában minden alkatrész, méretétől függetlenül, kritikus szerepet játszik. A modern járművek kifinomult elektronikus ökoszisztémák, amelyek biztonságának, megbízhatóságának és hosszú élettartamának biztosítéka egy szerény, mégis nélkülözhetetlen alkatrész: a biztosíték.
A késes biztosítékok anatómiája
Bár méretükben és teljesítményükben eltérőek, a magjuk anatómiája mindenhol egységes marad. A biztosítéklapát három fő részből áll:
- A műanyag ház: Általában tartós, hőálló és nem vezetőképes műanyagból készül, amely biztosítja az elektromos szigetelést és a színkódolást.
- A biztosíték elem: Egy gondosan megtervezett fémcsík, amely gyorsan megolvad és szakadást hoz létre az áramkörben, ha a túláram meghaladja a névleges szintet.
- A terminálok: A ház aljából kiálló fém pengék, amelyek lehetővé teszik a biztonságos behelyezést a biztosítékblokkba vagy tartóba.

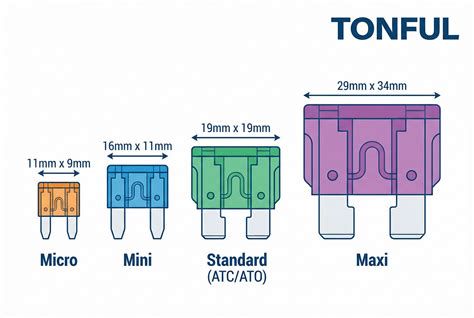

Autóipari biztosítéktípusok
Az autóipari formatervezés fejlődése a lapos biztosítékok típusainak széles választékához vezetett. Az alábbiakban a leggyakoribb típusokat mutatjuk be:
Standard biztosítékok: ATO és ATC
Az ATO és ATC „normál” méretű pengés biztosítékok több mint 40 éve a járművek alapvető eszközei. Az ATC biztosíték az ATO továbbfejlesztett változata, melynek legfontosabb jellemzője a teljesen zárt műanyag ház, ami ellenállóbbá teszi a nedvességgel és korrózióval szemben.
Miniatürizált megoldások: Mini és LP-Mini
A Mini biztosíték hasonló áramerősséget kínál, mint nagyobb elődje, de sokkal kisebb kivitelben. Az alacsony profilú (LP-Mini) változat a teljes magasság jelentős csökkentésével ideális olyan alkalmazásokhoz, ahol minimális a függőleges szabad magasság.
Mikroforradalom: Micro2 és Micro3
A Micro2 biztosíték körülbelül fele akkora, mint egy Mini biztosíték, lehetővé téve az áramkör-védelmi sűrűség jelentős növelését. A Micro3 biztosíték egyedi tulajdonsága, hogy három csatlakozóval és két különálló biztosítékelemmel rendelkezik, így egyetlen házban két különböző áramkört is képes védeni.
Maxi biztosítékok a nagy teljesítményű rendszerekhez
A Maxi biztosíték a pengés biztosítékcsalád legnagyobb tagja, amelyet kifejezetten robusztus, nagy áramerősségű alkalmazásokhoz (pl. indítómotorok, hűtőventilátorok) terveztek, akár 120 A áramerősségig.
Biztosíték ellenőrzése próbalámpával (fuse test)
Kismegszakítók: A háztartási elektromos hálózat védelme
A lakáson belül külön áramkörök vannak kiépítve a világításhoz és a dugaljakhoz. A kismegszakító (automata biztosíték) célja, hogy a túlterheléssel és zárlattal szemben védje a hálózatot. Ha a vezetékeken a megengedett maximális áramnál több folyna, az automatikusan lekapcsolja a védett áramkört.
A kismegszakítók kioldási karakterisztikái
| Típus | Kioldási tartomány | Alkalmazási terület |
|---|---|---|
| B típus | 3-5x névleges áram | Elektromos tűzhelyek, fűtőpanelek |
| C típus | 5-10x névleges áram | Háztartási gépek (mosógép, hűtő) |
| D típus | 10-20x névleges áram | Nagy motorok, ipari gépek |
A kismegszakító beszerelése alapos körültekintést igényel. Mielőtt munkához látnál, győződj meg arról, hogy az áramkör ki van kapcsolva. A telepítés után ellenőrizd az áramkört, hogy megbizonyosodj arról, a frissen installált eszköz megfelelően működik-e.
