A gépjárművek vezetése közben a futóműnek kell biztosítania a gépjármű és az úttest közötti folyamatos kapcsolatot. Ez egy meglehetősen összetett szerkezet, ami több alkatrészből áll, és alapvető fontosságú a közlekedésbiztonság szempontjából.
Miért kritikus a futómű megfelelő beállítása?
A futómű az autó biztonságos haladásáért felel. A futómű meghibásodásának vagy rossz beállításának legszembetűnőbb jelei, ha a kormány félrehúz, vagy a gumiabroncsok rendellenesen kopnak. Ne várja meg, hogy károsodjanak a futómű alkatrészei vagy baleset történjen.
Ennek hátránya, hogy a futómű rossz beállítása tönkre teszi a többi alkatrészt. Ha elállítódik a futómű, az fokozott terhelést jelent a felfüggesztés, a kerekek csapágyai, a lengéscsillapító és a gömbfejek számára. Ezáltal hamarabb el fognak kopni, és cserére szorulnak. A futómű beállításának fontossága nem csak a vezetési élményben mérhető (nem kell ellentartani a kormányt), de közlekedésbiztonsági kérdés is. A nem megfelelő beállítások mellett az abroncsok nem tapadnak megfelelően az úttesthez, megnő a féktáv, így kevésbé biztonságos a vezetés is! A rossz futóművel rendelkező autó vezetése fárasztó és nem biztonságos, mivel állandó kormánykorrigálást igényel menet közben. A rossz futómű beállítás a gömbfejeket, kerék csapágyakat, felfüggesztéseket, a lengéscsillapító szárát jobban terheli, és jelentősen rontja a gépkocsi egyenes futását, egyszersmind növeli az üzemeltetési költségeket. Ezek a teljesség nélkül felsorolt hibák, drasztikus eredményekhez vezetnek kritikus helyzetekben. Ne várjuk meg ezeknek a hibáknak a felbukkanását!
A futómű rendszeres ellenőrzésével, illetve a gyári beállítások megtartásával megelőzhető a gumik kopása és a nem kívánt alkatrészcsere.
A futómű és annak geometriája
A futómű a gépjárművek biztonsága szempontjából rendkívül igényes szerkezeti elemekből áll, ezért tervezésüknél a közlekedésbiztonság tölti be a meghatározó szerepet. A futóművek szerkezeti elemei a rugózást, lengéscsillapítást és stabilitást biztosító alkatrészek, és a kerékmeghajtások. A kerékfelfüggesztés összeköti a kerekeket az alvázzal illetve az önhordó felépítménnyel. A futómű geometria határozza meg a kerekek helyzetét a kocsiszekrényhez képest és ezáltal a gépkocsi menetviselkedését is.
Főbb geometriai paraméterek
A gépkocsi első futóműveinél a kedvező menettulajdonságok, a kifogástalan kormányozhatóság és a lehető legkisebb gumikopás érdekében a kerekek mindhárom síkhoz képest ferde helyzetet vesznek fel.
- Kocsiszekrény hosszanti középsíkja: A kocsiszekrény hosszanti középsíkjának az útfelülettel alkotott merőleges metszésvonala. Felezi az első és a hátsó futómű nyomtávját. Szimmetriavonalnak is nevezhető.
- Haladási irány (Tengelyirány): Ez adja meg a gépkocsi tényleges haladási irányát. A hátsó kerekek aktuális beállítási helyzete határozza meg. Ha ez nem esik egybe a kocsiszekrény hossztengelyével egyenesen haladva állandó ellenkormányzás szükséges. A megengedhető eltérés ± 15’. Ez egyszerű módon négy mérőfejes futómű vizsgáló berendezéssel mérhető ki. Ha a rossz beállítás miatt szükségessé válik a korrekció, először a hátsó futómű ferde helyzetét kell megszüntetni és utána állítható be az első futómű.
- Tengelytávolság: Az első és a hátsó kerekek forgástengelyei között mérhető távolság. Ez a konstrukciós geometriai adat is befolyásolja a gépkocsi menetviselkedését. Nagyobb tengelytávolság nagyobb menetkomfortot eredményez és tágasabb lehet az utastér is.
- Nyomtáv: A futómű jobb és bal oldali kerekeinek középsíkja közötti távolság.
- Összetartás (Toe-in/Toe-out): A kerekenkénti összetartás felülnézetben a gépkocsi hosszanti szimmetriatengelye és a kerék középsíkja által bezárt szögként értelmezhető. Pozitívnak tekintjük, amikor a keréktárcsák pereme elöl egymáshoz közelebb van, mint hátul. Az első kerék hajtású gépkocsiknál általában az első kerekek egymástól széttartanak. A kerék felfekvő felületének középpontjában ébred a vonóerő. A kormánylegördülési sugár tekinthető erőkarnak. Ez a kettő együtt nyomatékot alkot, ami a kerekeket egymástól szétfordítani igyekszik. Ezen hatások következtében és a meglévő illesztési hézagok miatt, az egymással párhuzamosan beállított kerekek szitálnának és radíroznának, ezzel pedig nehezítenék a kormányzást, valamint a kerekeket egymással összekötő rudazat elemeit mechanikailag folyamatosan és periodikusan terhelnék. Ezeknek a hatásoknak az ellensúlyozására a gyártó által megadott összetartást kell beállítani. Ezzel megnő a visszatérítő nyomaték és a menetstabilitás.
- Utánfutás (Caster): Az utánfutás mm-ben megadott távolság (n), mely a függőcsap irányának útfelülettel alkotott döféspontja és a kerék felfekvő felületének középpontja között oldalnézetben mérhető. Hozzájárul a kerekek egyenes meneti helyzetbe történő visszaállításához, befolyásolja az elkormányzáshoz szükséges nyomatékot, valamint stabilizálja az egyenes meneti kerékhelyzetet. Nem csak mm-ben hanem szöghelyzetként fokban is megadható (τ). Oldalnézetben a függőcsap középvonala és a függőleges között bezárt szög.
- Zavaró erő karja: A zavaró erő karja a kerék középpontja és a függőcsap iránya között mérhető legrövidebb, azaz merőleges távolság. Nagysága meghatározza az első kerék hajtású gépkocsinál a vonóerő hatását a kormányzásra, illetve hátsókerék hajtásúnál a gördülési ellenállás hatását a kormányzásra.
- Kormánylegördülési sugár (Scrub Radius): Az elkormányzási tengely útfelülettel alkotott döféspontja és a kerék felfekvési felületének középpontja között elölnézetben mérhető távolsága. Nagyságát a kerékdőlés és a csapterpesztés beállított értéke határozza meg. Negatív kormánylegördülési sugárról beszélünk, ha az elkormányzási tengely döféspontja a kerék felfekvő felület középpontjától kijjebb esik. A fékerő és a vonóerő ezen a karon keresztül hatást gyakorol a kormányzásra. Fékezés közben eltérő tapadási tényező esetén a kormányzásra stabilizáló nyomatékként hat, megakadályozza a gépkocsi kitörését. A pozitív kormánylegördülési sugár ezzel ellentétes hatást fejt ki. Értékét különösen a nem szervokormányos futóműveknél igyekeznek minél kisebb értéken tartani, hogy mérséklődjön a zavaró erő hatása és minél könnyebb legyen a kormányzás. Ha értéke nulla, akkor szinte ellenállás nélkül lehetne forgatni a kormánykereket.
- Kerékdőlés (Camber): Elölnézetben a kerék síkjának dőlése a függőlegeshez képest. Negatív értékű, ha a kerék síkja felül közelebb van a gépkocsi hosszanti szimmetriatengelyéhez. Befolyásolja a kerék oldalvezetését. A pozitív kerékdőlés esetén a kerékre egy tengely irányú erőkomponens hat, amely a kerékanyát tehermentesíti és a csapágyhézagot kiküszöböli. A kerék szitálási hajlama ellen hat, amit a kisebb útegyenetlenségek gerjesztenek olyankor, amikor még nem történik berugózás. Ilyenkor a kerék függőcsap körüli lengéseket végez. Az összetartás és a kerékdőlés értékei egy adott futóműnél egymással összhangban kell legyenek. Pozitív kerékdőléshez pozitív összetartás tartozik.
- Csapterpesztés (Kingpin Inclination): Az elkormányzási tengely és a gépkocsi hosszanti középsíkja által bezárt szög. Befolyásolja a kormányzáshoz szükséges nyomatékot. Értéke 2-8º közötti. Ennek hatására a kerék elkormányzásakor kissé megemeli a kocsiszekrényt és így visszatérítő erő keletkezik. Ez a kereket egyenes meneti helyzetbe igyekszik visszaállítani. A kerékdőlés és a csapterpesztés összege állandó érték marad.
- Nyomtávrudazat: A gömbcsuklókkal összekötött, trapéz alakú nyomtávrudazat létesít kapcsolatot a bal és jobb oldali első kerekek között. Független kerékfelfüggesztésnél ez osztott kivitelű, több tagból áll. Lehetővé teszi, hogy elkormányzáskor a kanyarodási középpontnak megfelelően a belső íven futó kerék elfordítása nagyobb legyen, mint a külső íven haladóé.

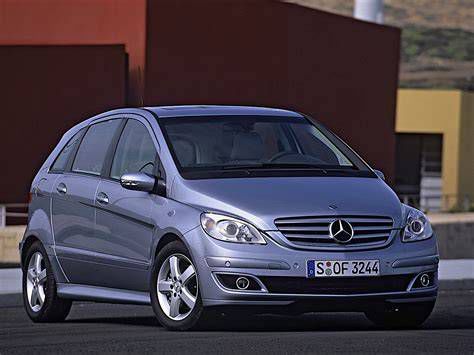

A Mercedes-Benz B-Class (W245) specifikumai
A Mercedes-Benz B-osztály 2008-as modellje (gyári kódja W245) egy kisméretű, városi autó. Az autó 1,5 literes, dízel vagy benzinmotorral rendelhető. A manuális váltó és az automatikus váltó is opcióként elérhető. Az autó jól felszerelt, tartalmazza a navigációs rendszert, a fedélzeti számítógépet és a tempomatot. Az autó méretei kisebbek, mint a szokásos Mercedes modellek, ezért könnyebb parkolni vele a városi területeken. Az autó elülső kerék meghajtású és biztonságos vezetési élményt nyújt. Az autó belső térrel rendelkezik, így kényelmesen elférnek benne az utasok. Az autóval utazás közben minimális zajhatás tapasztalható. Az autó kényelmes ülései jól tartják a testet. Az autó környezetbarát, mivel alacsony üzemanyag-fogyasztással rendelkezik.
A futómű meghibásodásának okai
A használat során rengeteg erőhatás éri a futómű alkatrészeit, elég csak a rossz minőségű kátyús utakra gondolni. Az alkatrészek kopnak, deformálódnak, és a pontos gyári beállítások érvényüket vesztik. Az egy-két milliméteres vagy egy-két fokos elmozdulás már jelentősen befolyásolja az autó viselkedését, stabilitását, kormányozhatóságát! Folyamatos használat mellett a megváltozott értékek kevésbé észrevehetők. Menet közben a kerekeken különböző folyamatosan változó nagyságú erők lépnek fel, mint például vonóerő, fékező erő, oldalvezető erő, dinamikus kerékterhelés, gördülési ellenállás. Ezek hatására a kerekeket vezető elemek illesztési hézagainál elmozdulások jönnek létre és a szilentblokkok (gumiperselyek) deformálódnak. A kerékfelfüggesztésnél a lengőkarokkal meghatározott kinematikai jellemzők ki-, illetve berugózáskor folyamatosan változnak. A két előbb összefoglalt hatás váltja ki az elaszto-kinematikának nevezett jelenséget.
A gyártók arra törekszenek, hogy a futómű beállítási adatai a menet közben fellépő erők hatására úgy változzanak, hogy a gépkocsi dinamikai viselkedése minél kedvezőbben alakuljon. A futóműnél menet közben bekövetkező kinematikai, elaszto-kinematikai változások csak olyanok lehetnek, hogy a gépkocsi alulkormányzottá váljon. A kerekenként különböző nagyságú hosszanti és függőleges irányú erők megbillentik a kocsiszekrényhez rugalmasan felerősített futómű testet, illetve lengőkart.
Futóműbeállítás és szerviz
A futóműállítás célja, hogy a kerekek helyzetét és a kormányzás geometriáját gyári értékekre állítsa vissza. Foglaljon időpontot teljes futómű szervizre, futómű beállításra vagy a kapcsolódó alkatrészek javítására, cseréjére!
A futóműszerviz menete
- Felmérés: A szerviz során felmérjük a teljes futóművet, majd Mercedesre szabott protokoll szerint végighaladunk a lehetséges meghibásodási pontokon. Mivel előfordulhat, hogy a helytelen értékeket egy-egy alkatrész hibája okozza, így az ismeretlen tényezővel nem tudunk előre kalkulálni.
- Alkatrészcsere szükségessége: Azoknál a járműveknél, ahol a futómű alkatrészek kopottak, biztonságos közlekedésre nem alkalmasak, nem áll módunkban a beállítást elvégezni. Ez esetben az alkatrészekre és azok cseréjére árajánlatot adunk.
- Beállítás: A futómű javítási munkálatait követően természetesen a futómű beállítást is elvégezzük. A futómű beállításának optimális értékeit a gyárak minden autótípusukhoz pontosan megadják.
- Átadás: Kizárólag akkor adjuk át a járművet, ha mindent rendben találunk.
Modern mérőberendezések
A futómű beállításának pontossága nagyban függ a használt technológiától. Nagyon sok szerviz a kisebb beruházás érdekében megoldja egy "olcsóbb" készülékkel / felszereltséggel, viszont ezen megoldásokkal nem a teljes futóművet és nem feltétlenül a gyári értékre állítja vissza.
A Bosch FWA-4455 S1 futómű ellenőrző és -állító berendezés a CCD-kameráknak köszönhetően gyors mérést tesz lehetővé. A legújabb számítógépes változatok sok tekintetben megkönnyítik, hatékonyabbá teszik a munkavégzést.
Mérési módszerek és eszközök
- Statikus mérés: Statikus mérésre alkalmasak műszerek. Álló gépkocsi kerekeire felszerelt (többnyire optikai) eszközökkel hajtható végre a mérés.
- Libellás eszközök: Régebben gyártott olcsóbb kivitelű mérőeszközök, melyeknél mérőcsavarok skálájáról olvashatók le az értékek.
- Optikai berendezések: A régebbi vetítős változatoknál a megfelelő távolságban felállított táblákról voltak leolvashatók a mért értékek. A fényforrás lehet halogén izzó, vagy lézer sugár is. Továbbfejlesztett konstrukcióknál a fénysugarat belső ingás felfüggesztésű tükör vetíti a skálával ellátott opálüveg ernyőre, ahol a mért adatok leolvashatók. Így a korábbi eszközöknél használatos vetítőtáblák szükségtelenné válnak.
- Gumi zsinóros változat: A rugalmas zsinórt a mérőfejek között feszítenek ki. Először 1998-ban alkalmazták ezt a mérési elvet.
- Kamerás rendszerek: A drága optikai mérőfejek helyett gépkocsi kerekeire, csak a könnyű és kevésbé érzékeny táblákat szerelnek fel a szokásos felfogató készülékkel. A táblákon a gyártótól függően kör, négyzetes, háromszög alakú, vagy hatszögletes rajzolatot helyeznek el. A mérőhely elé telepített berendezés tartalmazza a megvilágító egységet, és a kamerát, valamint a kiértékelő számítógépet. A szabályos alakzatokon a kerék helyzetétől függő torzulásokat észlel a kamera.
- Dinamikus gyorsellenőrző berendezések: A gépkocsi áthajt a mérőlapon, melynek lapja oldal irányban az első kerék geometriai beállítottságától függően elmozdul.
- Több mérőfejes rendszerek:
- Két mérőfejes műszerek: Egyszerre két kerékre lehet felszerelni mérőfejet felfogató készülék segítségével. Az első kerekek geometriai adatainak ellenőrzése után ezek átszerelhetők a hátsó kerekekre is.
- Négy mérőfejes műszerek: Mind a négy kerékre egyidejűleg felszerelhető mérőfej. A két mérőfejes műszereket váltották fel ezek az igényesebb típusok, melyek előnye az összetettebb vizsgálatok egyszerűbb elvégzésének lehetősége. Megállapítható például a hátsó futómű elsőhöz képesti oldal irányú eltolódása és a ferde állása, mely a gépkocsi egyenes menetében a kocsiszekrény helyzetét határozza meg.
- Számítógépes rendszerek: A mérőfejbe szerelt elektronikus érzékelők lehetővé teszik, hogy a mérés eredményeit színes képernyőn jelenítsék meg, ahol láthatók a gyári alapadatok is. A képernyőn látható a gyárilag megadott tűrésmező is, mellyel a mért érték összevethető. Vannak olyan típusok melyeknél már az összehasonlítást is a számítógép végzi. Nagyobb eltérés esetén a mérési eredmény piros színűre vált. Legnagyobb előnyük, hogy a mérő személy szubjektivitása kiküszöbölhetővé válik. A számítógépes változat lehetővé teszi például az aknában egy kiegészítő monitor elhelyezését, így beállítás közben a gépkocsi alatt is láthatók a mért értékek. További előny, hogy ismeretlen típusok esetén, ha szükséges ábrák segítségével szemléltetik a beállítás lehetőségeit. Több futómű paraméter mérésére alkalmasak, négy mérőfejjel látták el őket és adatbankkal is rendelkeznek. Ezeknél a forgózsámolyokat is elektronikus szögmérővel látják el, melyek megkönnyítik a pontos elkormányzási szögérték beállítását. Tartozékként megtalálhatók a mérőfejek gyors és egyszerű felfogatását lehetővé tevő típus specifikus kiegészítők is, illetve könnyűfém keréktárcsákhoz alkalmas felfogató eszközök.
