A gépjármű feszültségszabályozójának hibái és diagnosztikája: Átfogó útmutató

Akik rendelkeznek autóval, azok számára nyilvánvaló, hogy a generátor a gépjármű egyik roppant fontos eleme. A generátor felelős a jármű akkumulátorának töltéséért vezetés közben. Tehát a generátor látja el energiával a jármű legtöbb elektronikus alkatrészét, úgy, hogy közben az üresjáratban van. Ide tartoznak a fényszórók, az elektromos kormánymű, az ablaktörlő, a fűtött ülés, a rádió, a műszerfali műszerek, illetve az elektromos ablakemelő is. Mindezeket az autó generátor működés közben egyenárammal (DC) látja el.

Ennek egyik kulcsfontosságú része a feszültségszabályzó, amely regulálja ezen alkatrésznek az akkumulátor feltöltéséhez, valamint a jármű elektromos berendezéseinek működéséhez szükséges feszültséget. A generátor feszültségszabályzó gondoskodik arról, hogy az autó akkumulátora és elektromos alkatrészei egyenletes feszültséget kapjanak.

A feszültségszabályozó szerepe és működése

Mire való az autóban a feszültségszabályzó? A feszültségszabályzó (rövidítve fesszabályzó) szabályozza a jármű generátorának az akkumulátor feltöltéséhez szükséges feszültséget. A generátort a szabályozó készteti arra, hogy folyamatosan 13,5 V és 14,5 V közötti feszültséget tudjon fenntartani. Vagyis arra készteti a generátort, hogy tartsa a körülbelül 13,5-14,5 Volt közötti értéket, aminek köszönhetően az akksi biztonságosan újratölthető. Emellett biztosítja a kocsi villamos áramköreinek és elemeinek megóvását, pl. a lámpákat, az elektromos rendszereket vagy a hifit. Fontos, hogy rendszeresen ellenőrizzük a feszültségszabályzó állapotát, hogy elkerüljük a komolyabb problémákat.

Hogyan működik a feszültségszabályozó?

Hogy megértsük a feszültségszabályzó működését, először tisztázni kell, milyen folyamatok mennek végbe a motor indításakor. Az autó elindulásáért az akkumulátor feszültsége felelős, ami a gyújtáskapcsoló elforgatásakor kezd el áramlani az önindítón át. A járó autó elkezdi termelni az energiát a generátor belsejében, egészen pontosan a benne található forgórészt forgatja a hajtószíj. Ezt követően a villamos áram a feszültségszabályzón keresztül áramlik az akkumulátorba.

Az áthaladó teljesítmény szintjétől függően a fesszabályzó adott időpontban ki- vagy bekapcsolja a generátort. Ha az akkumulátor feszültsége 13,5 Volt alá csökken, úgy a feszültségszabályzó feszültségérzékelője a generátorra zárja az áramkört. Így a generátor csatlakozója áramot kap, aminek következtében az bekapcsol és az akksi számára áramot biztosít. Amikor az autó akkumulátorának feszültsége eléri a 14,5 Voltot, úgy a feszültségszabályzó érzékelője kikapcsolja a generátort, amiből adódóan megszűnik az akksi áramellátása. Ez a folyamat meggátolja azt, hogy utóbbi túltöltődjön, felrobbanjon vagy kiégjen.

Az autó generátor feszültségszabályzójának típusai

A generátor feszültségszabályzó feladata, hogy biztosítsa az egyenletes áramellátást az autó elektromos rendszereinek és gondoskodjon az akkumulátor töltéséről. Mivel a generátor váltakozó áramot termel, szükség van egy eszközre, amely ezt egyenárammá alakítja és szabályozza a feszültséget, hogy az ne haladja meg a névleges szintet.

Egyes feszültségszabályzók olyan elektromechanikus alkatrészeket használnak, amelyek az energiaáramot fizikailag szakítják meg, bár ezek inkább a régebbi típusú gépjárműveknél jellemzők. Más fesszabályzók a feszültségáram szüneteltetéséhez és újbóli elindításához tisztán elektronikus elemeket alkalmaznak.

Elektronikus feszültségszabályozó

Az elektronikus feszültségszabályozó az előbbinél egy modernebb típus, amely csak elektronikus alkatrészeket használ a generátor által termelt feszültség regulálására. Egy mikroprocesszorból, egy érzékelőből és egy sor tranzisztorból áll, amelyek szabályozzák a generátor forgórészén áthaladó áramot. A mikroprocesszor figyeli a generátor előállította feszültséget, és beállítja a forgórészen átfolyó áramot, hogy fenntartsa az állandó feszültségkimenetet. Az elektronikus feszültségszabályozó pontosabb, mint a mechanikus feszültségszabályozó, és sokkal kevésbé hajlamos a kopásra. A modern autókban az elektronikus feszültségszabályzók elterjedtek, amelyek nem igényelnek karbantartást és megbízhatóbbak. A szabályzók általában integrálva vannak a generátorházba, így a cseréjük szakértelmet igényel.

A feszültségszabályozó meghibásodásának okai

Autó generátor feszültségszabályzó hiba jelei: mik vezethetnek problémához? Amikor a jármű jár, a generátor a motor által termelt mechanikai energiát elektromos energiává alakítja. Ha azonban az elektromos tápellátás vagy a generált feszültség túlzottan megnő, az károsíthatja az autó akkumulátorát és más elektromos rendszerelemeit.

Túl- vagy alultöltés

A túltöltés az autó generátor feszültségszabályzó egy gyakori meghibásodási módja. A jelenség akkor fordul elő, ha a generátor termelte feszültség túl magas, ami az akkumulátor túltöltődését okozza. Ez idő előtt károsíthatja az akkumulátort és az elektromos alkatrészeket. Ha azonban az akkumulátor túltöltődik, vagy esetleg túl magas töltőfeszültségnek lesz kitéve, akkor az akár tönkre is mehet, hiszen a benne található elektrolitok túlmelegednek és felforrnak. Ennek következtében az autó akkumulátorának a szivárgását és megduzzadását is tapasztalhatjuk. A túltöltés ritkább, ugyanakkor komolyabb következményekkel járhat.

Az alultöltés egy másik meghibásodási módja a generátornak. Akkor beszélünk erről, ha a generátor által előállított feszültség túl alacsony, aminek következtében az akkumulátor nem kap elég töltést. Ennek következménye az akkumulátor lemerülése, ami indítási sikertelenséghez és leálláshoz vezethet. Ha az autónk akkumulátora nem kapja meg a szükséges energiát, az akkumulátor töltési teljesítményét a jármű elektromos rendszereinek működtetése teljes mértékben felemészti. Majd, amikor az az összes töltést felhasználta, az autó aksija teljesen lemerül, és ezt követően nem fogjuk tudni a járművet elindítani.

Feszültségingadozások és egyéb problémák

Nem ritkán előfordulhatnak feszültségingadozások is, amennyiben az autó generátor feszültségszabályozója meghibásodik. Ezek legtöbbször villódzó fényeket, az audiorendszer torzulását és egyéb elektromos alkatrészekkel kapcsolatos problémákat okozhatnak.

• Dióda hiba: A generátorban található diódák az alkatrész által termelt váltakozó áramot egyenárammá alakítják, amelyet az autó elektromos rendszere használhat fel. Ha ezen elemek nem megfelelően működnek, úgy a generátor által termelt feszültség inkonzisztens lesz, ami elektromos alkatrészek károsodások vezet.
• Alkatrészek kopása: Mint minden más alkatrész, így az autó generátor feszültségszabályzója is idővel elhasználódik. Ez mind a mechanikus, mind az elektronikus változatnál ingadozó feszültségszabályozást és meghibásodást eredményezhet.
• Rövidzárlat és mechanikai problémák: A leggyakoribb probléma a tranzisztor kiégése. Rövidzárlat is előfordulhat a generátor belső vezetékeinél, vagy a forgórész rugójának kilazulása miatt. Ezek a hibák gyakran vezetnek a feszültségszabályzó cseréjének szükségességéhez. A kopott érintkezőkefe megszűntetheti az érintkezést, ami a generátor feszültségszabályzó meghibásodásához vezethet.
• Külső tényezők: Ha laza a szíj, a generátor túl gyorsan forog, vagy ha valaki nem megfelelő akkut rak be (pl. nagyobb kapacitásút), az is gyorsan tönkreteheti. A töltőrendszer működése során a szabályzónak megfelelő testelésre van szüksége. A merev blokkfelfüggesztés miatt ezek a modellek jelentősebb vibrációnak vannak kitéve.

Az autó generátor feszültségszabályozó hiba jelei

Az autó generátor feszültségszabályzó hiba jelei felhívják a figyelmet az alkatrész működésével kapcsolatos problémákra. Szerencsére nem kell autószakértőnek lenni ahhoz, hogy ezeket a jelzéseket még azelőtt kiszúrjuk, mielőtt nagyobb károsodást szenvedne gépjárművünk. Az alábbiakban összeszedtük, melyek az autó generátor feszültségszabályzó hiba jelei közül a leggyakoribbak.

Főbb tünetek és észlelési módok

• Elsötétülő vagy villogó fényszórók: Az autó generátor feszültségszabályzó hiba jelei között egy másik gyakori a fényszórók elsötétülése vagy villogása. Ha azt észleljük, hogy a fényszórók nem olyan fényesek, mint korábban, vagy gyakran fel- és kikapcsolnak (pulzálnak), az annak a jele lehet, hogy a feszültségszabályozó nem működik megfelelően. A feszültségszabályozóval van probléma, akkor annak a leggyakoribb jele az szokott lenni, hogy a műszerfalon villogó, pulzáló és elhalványuló fényeket tapasztalunk. Anélkül, hogy bármit állítgatnánk, a fényszórók is halvány és fényes erősség között ingadoznak. Ilyenkor gyakori, hogy a belső lámpák is elkezdenek villogni, sőt a távolsági fényszórók is nem várt módon kezdenek el működni.

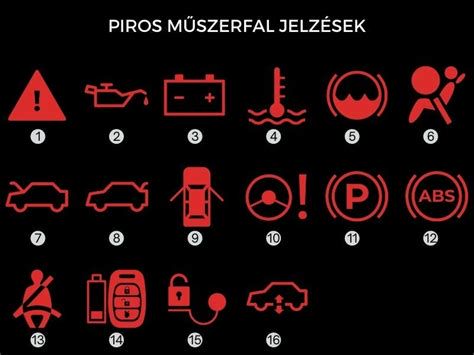

• Akkumulátor figyelmeztető lámpa: A feszültségszabályzó rendellenes üzemének másik jele az akkumulátor figyelmeztető lámpájának felvillanása a műszerfalon. Ez a jelzés általában akkor világít, ha a generátor nem tölti rendesen az akksit. Amennyiben a fesszabályzó nem kontrollálja megfelelően a feszültséget, előfordulhat, hogy az akkumulátor nem kap elég töltést, ami miatt az akkumulátor jelzőlámpája kigyullad. Előfordulhat az is, hogy a feszültségszabályzó nem megfelelő működése miatt felvillan a műszerfalon a „CHECK ENGINE” lámpa, vagy akár az akkumulátor jelzőfénye is. Ez utóbbi azonban kigyulladhat akkor is, amikor az elektromos rendszer meghibásodik, ennek a hátterében is állhat a rossz feszültségszabályzó. Nem lehet mindig pontosan behatárolni, hogy a feszültségszabályozó okozza-e az akkumulátor jelzőfény vagy a motorellenőrző lámpa kigyulladását.
• Lemerült akkumulátor: Az tapasztalható, hogy a jármű akkumulátora folyamatosan lemerül még a töltés után is? Ez szintén az autó generátor feszültségszabályzó hiba jelei közé tartozik. Ha a fesszabályzó meghibásodik, úgy a generátor a kelleténél több vagy kevesebb feszültséget termel, aminek egyenes következménye az akksi túl- vagy alultöltése.
• Égett szag: Az autó generátor feszültségszabályzó hiba jelei között említhető továbbá, ha égett szagot észlelünk az autóban. Ennek a legvalószínűbb oka, hogy az akkumulátor túltöltődött, ami túlmelegedéshez vezethet.
• Ingadozó motorteljesítmény: Az ingadozó motorteljesítmény minden esetben gyakori tünet lehet, mely egyértelműen a meghibásodott feszültségszabályozóra utalhat. Valójában azt tapasztalhatjuk ilyenkor, hogy az autó rángat, durrog, és csak megszakításokkal gyorsul. Menet közben úgy tűnhet, mintha a motor küzdene, mintha le akarna fulladni. Azt is tapasztalhatjuk, hogy az autó motorja hirtelen megtorpan egy rövid időre. Illetve az autó generátor feszültségszabályzó hiba jelei közé tartozhat az is, hogy az autó gyorsulása nem egyenletes, hanem szaggatott. Tehát a motor kiszámíthatatlan, kellemetlenné teszi a vezetést, hiszen nem nyújt egyenletes teljesítményt. Amikor a motor teljesítményproblémáiról beszélünk, akkor azoknak a legtöbb esetben a hibás generátor feszültségszabályzó áll a hátterében, hiszen ennek következtében nem tudja a generátor szabályozni a generált kimeneti feszültségszintet.
• Hibásan működő műszerfal egység: A hibás feszültségszabályozó gyakran megfigyelhető tünete a műszerfal furcsa viselkedése. A műszerfali műszercsoportnak bizonyos bemeneti feszültségre van szüksége a pontos működéshez. Ennek eredményeként villogó műszereket észlelhet a műszercsoporton, vagy ami még rosszabb, az teljesen sötét maradhat. Habár a műszerfali műszerek nem feltétlenül akadályozzák meg a jármű vezetését, ne induljon útnak, ha a műszerfal nem rendeltetésszerűen működik. A feszültségszabályozó befolyásolhatja a motor teljesítményét, a műszerfali elemek és más egységek működését.

A helyes töltési feszültség jelentősége

Az ideális töltési feszültség 14-14,5V közötti. A nyitott, dugóval ellátott akkuknak inkább a 14,5V alatti (de 14V feletti) érték az ideális.

A feszültségszabályozó hibájának diagnosztizálása

Autó generátor feszültségszabályozó hiba jelei: diagnosztika. Ha gyanítjuk, hogy az autó generátorának feszültségszabályozója meghibásodott, mindenképp érdemes elvinni a járművet autójavításra. A gyári szervizkönyvek szerint a feszültségszabályzó hibáját nem szabad kizárólag tünetek alapján megállapítani. A szabályzó meghibásodása általában fokozatosan jelentkezik. A gyári szervizkönyv szerint a szabályzó hibáját kizárólag mérési eredmények alapján szabad megállapítani.

Szakember által végzett diagnosztika

A szakemberek a felmerülő problémát többféle módon is diagnosztizálhatják:

1. Szemrevételezéses ellenőrzés: Minden esetben ez a legelső lépés: a szerelők szemrevételezéssel ellenőrzik a generátort és a feszültségszabályozót, hogy nincs-e rajta kopás, sérülés vagy laza csatlakozás.
2. Feszültségvizsgálat: Ha a szemrevételezés nem vezet eredményre, egy multiméterrel tesztelhetik a generátor által termelt feszültséget, és összehasonlítják azt a gyártó specifikációival. Ha az érték az ajánlott tartományon kívül esik, akkor valószínűleg a fesszabályzó működésében lesz a hiba.
3. Terhelési teszt: A szakemberek ezen művelet során egy terhelési teszterrel ellenőrzik az akkumulátor és a generátor elektromos terhelések kezelésére való képességét. Ha ezen berendezések nem felelnek meg a vizsgálaton, úgy a probléma minden bizonnyal a generátor feszültségszabályozójával lehet.

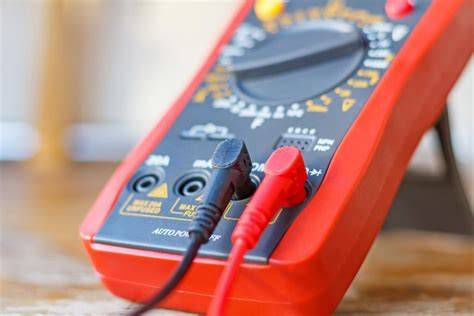

Saját ellenőrzések multiméterrel és egyéb tippek

Fontos, hogy a mérések elvégézéshez a multimétert legalább minimális szinten tudd használni. A következő méréseket egyébként is célszerű elvégezni, hogyha a feszültségszabályzó-akkumulátor-generátor triumvirátusból az egyik elromlik.

• Multiméter ellenőrzése: Érdemes még ellenőrizned, hogy a feszültségmérő műszer (multiméter), amivel a mérést végezted, nincs-e lemerülve? Lemerült elemmel a multiméter akár 2-3V-tal is magasabb értéket is mutathat, mint a valóság! Ha a mérőműszeren látható túltöltés értéke viszonylag stabil, az szintén gyanúra adhat okot, hogy lehet az elemek már elkezdtek lemerülni. Például, ha a műszer 15,8V-ot mutat folyamatosan függetlenül hogy lámpával vagy lámpa nélkül méred, illetve hogy milyen a fordulatszámon megy a motor.
• Dióda ellenőrzés: A motorról húzd le a feszültségszabályzót és egy feszültségmérő műszerrel (multiméter) ellenőrizd a diódákat. Állítsd a multimétert diódamérés funkcióba. Itt azt ellenőrizzük, hogy ha akár egy rossz dióda is van (kiugrik az értéke a mérések közül), akkor biztos, hogy rossz a szabályzó! Ha a diódák jók a szabályzóban, attól még lehet rossz a szabályzó, de ez a diódák ellenőrzése a legtöbb amit tudsz ellenőrizni (és egyébként a rossz szabályzók jelentős részében a diódáknál van a hiba).
• Csúszóérintkezők: Ellenőrizd a csúszóérintkezőket.
• Akkumulátor állapotának ellenőrzése: Az akkumulátort töltsd fel egy automata töltővel teljesen. Ezután várj 10-15 percet, majd mérd meg a töltőfeszültségét: Amennyiben a feszültség 12,5-12,6V körüli akkor az akkumulátor rendben van.
• Vezetékek és csatlakozók: Alultöltés esetében (13,7-14V alatti töltés) a feszültségszabályzón túl más is eredményezheti a nem megfelelő töltést. Az egyik legjellemzőbb ok, hogy a vezetékezésben túl nagy a veszteség, például a csatlakozók kilazultak, kilágyultak, megolvadtak vagy pedig a csúszóérintkezők vannak eloxidálódva, elszennyeződve. Kábelkorbácsban, gyárilag roppantott kötésnél is előfordul oxidálódás, kimelegedés, veszteség. Ez szintén gyakori a fő olvadóbiztosító aljzat vezetékezésénél.

Mit tegyünk, ha problémát észlelünk?

Ha elromlik bármi az akkumulátor-feszültségszabályzó-generátor szentháromságból, akkor mindhármat ellenőrizd le! Ha például azért ment tönkre az akkumulátor, mert túltöltött a feszültség szabályzó, akkor hiába cseréled le az akkumulátort, utána a rossz feszültségszabályzó újra túl fogja tölteni az akksit. Szóval azért mert elromlott a feszültségszabályzó, még nem biztos, hogy az volt a hiba oka. Így hiába cseréled ki egy újra, ha utána 20 kilométer múlva az új is tönkre fog menni a továbbra is fennálló, tényleges hiba miatt. Egyes töltőrendszeri hibák esetén a motor további használata jelentős kockázatot jelenthet.

Mindenesetre lehetséges a rossz akkumulátor (vagy a lemerült akkumulátor) gyors újratöltése jumper kábelekkel és egy másik, feltöltött akkumulátorral rendelkező járművel. Éppen ezért, ha rossz vagy lemerült akkumulátorral rendelkezik, forduljon mihamarabb hozzánk. Mi szívesen diagnosztizáljuk, hogy a feszültségszabályozó vagy más elektromos alkatrész-e a hibás. Erősen ajánlott, hogy a tesztelést is profi szerelőre bízza.

„Tűzforró a feszültségszabályzóm, szóval az romlott el” - sokan ezzel az indokkal már veszik is az új fesszabályzót. Ez azonban nem igaz. A hűtőborda hőmérséklete 80-90 °C-ig még elfogadható, míg egy 50°C-os fémfelületről elmondhatjuk, hogy már nem fogható meg tartósan kézzel. A feszültségszabályzó bordafelülete sosem lesz langyos. A hőmérséklet nagyban függ attól is, hogy mennyi a hálózatba kivett és a generátorba visszafordított (söntölt) áram aránya. Ez különösen a hagyományos (régebbi) tirisztoros szabályzókra igaz.

Új szabályzó beszerelésénél nagyon nagy a kísértés, hogy ha látsz két hasonló színárnyalatú vezetéket, akkor azok biztos egymásba valók és összekösd őket. Ennek ellenére azt javaslom, hogy mindenképp érdemes minden vezetéket kimérni és beazonosítani egy multiméterrel mielőtt összedugod. Ha szerelsz, csak feszültségmentes állapotban tedd! Használj fedélzeti feszültségmérőt, hogy menet közben ellenőrizni tudd a rendszer töltését.

Ésszerű környezeti feltételek mellett azonban a feszültségszabályozó esetleg túlélheti járműve élettartamát. A generátor feszültségszabályozó cseréjének költsége az autó márkájától és a gyártótól függően változik. A professzionális szerelő biztosítja, hogy a cserére szoruló generátor feszültségszabályzó megfelelően legyen beszerelve. A generátor feszültségszabályzó hibája nem játék - de ha időben észreveszi és jó helyre viszi az autót, pár tízezer forintból megúszhatja.
