A kuplung: Működés, Alkatrészek, Hibajelek és a Gyári szám szerepe az alkatrészkeresésben

A kuplung, kevésbé ismert nevén főtengelykapcsoló, a sebességváltó és motor között található alkatrész. Funkciója, hogy a motor által generált energiát a sebességváltó irányában továbbítsa. Az autó ezen alapvető alkatrésze gondoskodik a motor és a sebességváltó közötti oldható kapcsolat megteremtéséről. További feladatai közé tartozik a sima indulás lehetővé tétele és a túlzott terheléssel szembeni védelem. Bár több fajta kuplung is elérhető, a legtöbb modern autóban az úgynevezett súrlódó tárcsás kuplungszettet használják. A kuplungnak három fő része van: a kuplungszerkezet, a kuplungtárcsa és a kinyomócsapágy, melyek együttes működése elengedhetetlen a megfelelő energiaátvitelhez.

A kuplung működése és felépítése

A kuplung alapjárata a bekapcsolt állapot, ami egy zárt helyzetet jelent. A vezető a kuplung pedáljának lenyomásával végzi el ennek a kapcsolatnak a feloldását. Amikor a kuplung pedált benyomjuk, megszakad a kapcsolat a motor és sebességváltó között, a kuplungtárcsa eltávolodik a kuplungszerkezettől. A kuplung pedálját vezetés közben folyamatosan használjuk, minden egyes sebességváltásnál, és a kuplung feladata, hogy a különböző mértékű terheléseket biztonságosan továbbítsa.

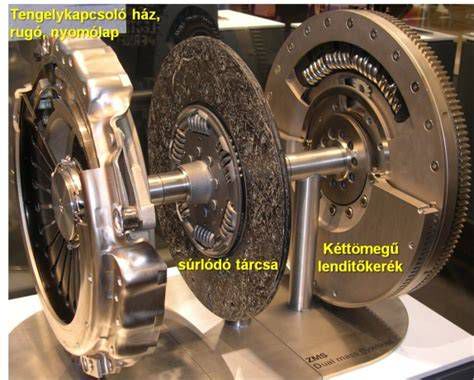

A kuplung főbb alkatrészei

• Kinyomócsapágy: A kinyomócsapágy a kuplungszerkezet és a kinyomókar között található alkatrész, amely továbbítja az erőt a kinyomókar és a tengelykapcsoló között. A vezetési komfort szempontjából a teljes tengelykapcsoló rendszernek és a vezető általi működtetésének kifogástalan oldást, kedvező erő-út karakterisztikát, zaj- és rezgésmentes működtetést, valamint kellemes modulációs viselkedést kell biztosítania induláskor és sebességváltáskor. A LuK például hidraulikus központi kinyomócsapágyakat (CSC) fejleszt, amelyekben különböző funkciók vannak kompakt és egyszerű módon a sebességváltóra szerelendő egységbe integrálva.

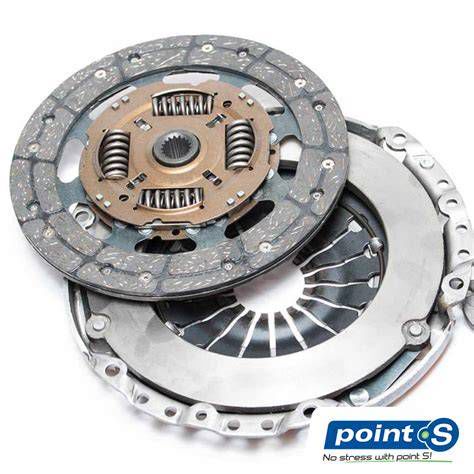

• Kuplungtárcsa: A kuplungtárcsa a lendkerék és a kuplungszerkezet között helyezkedik el, és nagyon fontos szerepet lát el az autó működésében: feladata a hajtáslánc és a motor összekapcsolása. Külső felületén kopóréteg található, amely az indulás és sebességváltás során jelentkező fordulatszám-differenciát egyenlíti ki. Fontos megemlíteni, hogy menet közben nem kopik a kuplungtárcsa, hiszen ilyenkor az alkatrészek összeszorított állapotban vannak, tehát együtt forognak. Össze- és szétkapcsoláskor, ami sebességváltáskor és induláskor következik be, történik csak súrlódás. Akkor éri a kuplungtárcsát a legnagyobb terhelés, amikor meredek úton indítjuk el az autót. A nem megfelelő vezetési stílus, mint például a pedál folyamatos nyomása dugóban vagy a piros lámpánál, kifejezetten csökkentheti a kuplung élettartamát.
• Kuplungszerkezet: A kuplungszerkezet funkciója továbbítani a motornyomatékot a sebességváltó tengelyére. Meghibásodása esetén lehetetlenné válik a megfelelő sebességváltás.
• Kettős tömegű lendkerék: Régebben ritkábban, de manapság egyre sűrűbben találkozni kettős tömegű lendkerékkel, amely kezdetben a dízelautóknál volt közkedvelt, de ma már egyre több benzines autóban is megtalálható. Míg hagyományos lendkerék esetén szinte nulla a valószínűsége, hogy cserére szorul, addig a kettős tömegű lendkerékben található rezgéscsillapító és rugózó elemek idővel tönkremennek. Használat módja, például a taxi üzemmód, fokozottan igénybe veszi, mivel nagyon magas a kilométerre vetített indítózások száma és sok az alapjárati fordulatszám körüli használat. Élettartama általában megegyezik a kuplungéval, de ritkán előfordulhat idő előtti elszakadás.

Kuplunghiba jelei: Mikor van szükség cserére?

Fontos, hogy járművünk állapotát folyamatosan figyeljük, hiszen az egyik alkatrész meghibásodása előidézheti a másik rongálódását is. A kuplung hiba jeleit azonban már jóval kevesebben ismerik fel. Az alábbiakban összegyűjtöttük a leggyakoribb jeleket, melyek arra utalnak, hogy a kuplunggal gond van, és cserére lehet szükség:

• Recsegő hang sebességváltáskor: Jellemzően induláskor tapasztalható, ha egyesbe tesszük az autót, kuplung benyomva, és valamilyen rendellenes recsegést hallunk. Ilyenkor nagy az esély, hogy a kuplungtárcsa elkopott, de a kuplung bowden hibásodása is okozhatja. Erősebb zaj esetén a kuplungszerkezet rugóval is lehet probléma.
• Csörgő, zörgő, csattogó hang a motorból: Ha induláskor a motorból ilyen hangok hallatszanak, az gyakran kuplunghibára utal, jellemzően a kettős tömegű lendkerékkel van gond, melynek cseréje oldja meg a problémát.
• Nehézkes váltás: Különösen akkor érdemes kuplunghibára gyanakodni, ha egyesbe, illetve hátramenetbe tapasztaljuk a nehézkes váltást. A kuplung kopása gyakran okozza ezt a jelenséget.
• Csúszó kuplung: Ha magasabb fokozatba kapcsolunk, és a kuplung csúszik, az egyértelműen arra utal, hogy a kuplung elkopott. Gyorsításnál vagy emelkedőn felfelé nyomva a gázt, az autó nem akar gyorsulni, vagy csak felmegy a fordulatszám, de az autó alig vagy egyáltalán nem mozdul. Ez a legvégső eset, de már magasabb fokozatban, nagyobb gáznál érezhető először a csúszás.
• A gépjármű kizárólag majdnem teljesen felengedett kuplunggal indul el.
• A kuplung lenyomásához a szokásosnál jelentősen nagyobb erőkifejtés szükséges. Valószínűleg a kuplung bowden hibásodott meg.
• Sebességváltásnál az autó feltűnően nehezen veszi a fokozatot. Egyes kuplunghiba esetén a sebességváltás lehetetlenné válik.
• A kuplungházból kopogó és kattogó hang hallható. Ez könnyen összetéveszthető az abnormális motorzajjal.
• A kuplungpedál lenyomásakor szokatlan hangok jelentkeznek.
• Meredek emelkedőn nehezen tud az autó felhajtani, magasabb fordulatszám ellenére sem tud könnyebben haladni az autó.
• Az elindulásnál kellemetlen, égett szag keletkezik.
• Igazán súlyos kuplunghiba esetén az autó nem indul el, így teljesen üzemképtelenné válik.

Teendők kuplunghiba esetén

Amint a fenti jeleket tapasztaljuk, azonnal jelezni kell azt egy szakembernek. Bár sokan hajlamosak halogatni a szerelő felkeresését, azzal tisztában kell lennünk, hogy a kuplunghiba jelek nem véletlenül jelentkeznek. Valamilyen gond, probléma húzódik meg mögöttük, ami először talán csak egy kellemetlen zaj formájában jelentkezik, de súlyosabb problémákhoz vezethet, melyek orvoslása sokkal drágább lesz majd, mint egy alkatrész cseréje. Időben történő lépéssel megelőzhetők a nagyobb kiadások.

Kuplungcsere: Folyamat és költségek

A kuplungcsere minden olyan autós életében egyszer bekövetkezik, aki nem csak egy évre tervez egy autóval. A kuplungcsere általában a normál használat következtében bekövetkezett amortizáció miatt szükséges. Nincs pontosan meghatározható időpontja, hiszen számos tényező befolyásolja az élettartamát, többek között a vezetési stílus és a használat jellege. Autópályás használat mellett akár több százezer kilométert is megtehetünk cserére szorulás nélkül, míg városi forgalomban, ahol gyakori az araszolás és a dugók, már 90-100 ezer kilométernél szükség lehet cserére. Tapasztalatok szerint egy kuplung csere intervalluma 150 000 km-től akár 250 000 km-ig is terjedhet, de cseréltek már 100 000 km alatt is kuplungot.

A kuplung csere alkalmával kötelezően három alkatrésznek a cseréjéről beszélhetünk: a kuplungszerkezetről, a kuplungtárcsáról és a kinyomócsapágyról. Cseréje a váltó levételével történik, ami típustól függően a pár órától akár a 8 órás műveletig is eltarthat. Pontosan ezért sosem szabad spórolni az alkatrészeken, mert ha valamelyiket kihagyjuk a csere alkalmával, akkor a következő váltó levételig nem fogja kibírni a többi kuplung alkatrész, és ismételten ki kell fizetni a több órás csere munkadíját. Érdemes prémium kategóriás gyári beszállítótól származó kuplung készletet beszereltetni.

Kuplungcsere során ellenőrizni kell a lendkerék alatt lévő főtengely szimeringnél esetlegesen szivárgó motorolajat vagy a nyelestengely szimeringnél szivárgó váltóolajat. Ezeknek a cseréje ilyenkor kötelező, még minimális olajpára esetén is! A szerkezetet működtető mechanizmust is ellenőrizni kell, és ha hibás, akkor cserélendő, különben a pedál használata darabos lesz. Szintén ellenőrizni kell típustól függően a kiemelő villa tengelyének vezető perselyét, valamint a váltóból kijövő tengelyen lévő vezetőhüvelyt, és kopás esetén cserélendő. Gyakorlatilag karbantartásmentes a szerkezet, bár a bowdenes, régebbi autóknál figyelni kell a pedál holtjátékára.

Kuplungcsere költségei

A kuplungcsere költségénél két tétellel számolhatunk: a munkadíjjal és a kuplungszett árával. Míg az előbbi általában 50 000-100 000 forint közötti összeg, az utóbbi megállapításához szükséges ismerni az autó típusát. A kuplungkészletek ára meghaladhatja a 100 000 forintot is.

Példa kuplungcsere árakra (munkadíj):

• I. kategória: 54 000 forint / db
• II. kategória: 61 000 forint / db
• III. kategória: 66 000 forint / db
• Kuplung bowden csere: 14 900 forint / óra

Garancia és Szavatosság kuplung alkatrészekre

A "garancia" fogalma a köznyelvben a jótállást és a szavatosságot egyaránt magában foglalja. A gyártók a kuplung alkatrészekre (kuplungtárcsa, kuplungszerkezet, kinyomócsapágy, lendkerék) általában 12 hónap vagy 40 000 KM garanciát vállalnak a beszerelés dátumától számítva.

Garanciális ügyintézéshez szükséges dokumentumok

Garanciális igény benyújtása esetén az ügyintézéshez az alábbiakban felsoroltak szükségesek. Amennyiben ezek közül bármelyik hiányzik, a garanciális igény automatikusan elutasításra kerül:

• Az alkatrész.
• Az alkatrész vásárlását igazoló számla vagy nyugta.
• A termék továbbértékesítése esetén a számlafolyamat összes számlája.
• A termék beszerelését végző szakszerviz által kiállított javítási, beszerelési számla, a szakszerű szerelésről szóló beszerelési nyilatkozat, munkalap.
• A meghibásodott termék kiszerelését végző szakszerviz által kiállított számla és munkalap.
• Nyilatkozat a be-, illetve kiszereléskori kilométeróra állásáról.
• A gépjármű adatai, amennyiben az adatok nem azonosították egyértelműen a gépjárművet, annak forgalmi engedély másolata.
• A termék jellegének megfelelő kiegészítő mérési lapok (pl.: fékmérés eredménye).

Amennyiben okozati kárigény merül fel, a jármű megbontása előtt 72 órával értesíteni kell az eladót, hogy a megbontásnál a cég vagy gyártó képviselője részt vehessen, és az eseményt dokumentálhassa.

Garanciális elbírálás és felelősségvállalás

A garanciális igény elbírálásának ideje a vevő által benyújtott minden szükséges dokumentum együttes beérkezésétől számított 20 munkanap. Amennyiben külső szakértő, beszállító vagy gyártó bevonása szükséges, az elbírálás ideje meghosszabbodik. A garanciális ügyintézésre átadott, meghibásodott termék helyettesítésére cégünk csere terméket semmilyen körülmények között nem biztosít, és kártérítési felelősséggel nem tartozik az állásidő vagy a felmerülő szerelési költségek miatt.

Elfogadott garanciális igény: Amennyiben a garanciális igény elfogadásra kerül, a vevő a tájékoztatástól számított 30 naptári napon belül kérheti a termék vételárának megfizetését. A termék számlája sztornózásra kerül, és a termék értékét készpénzben vagy banki átutalással fizeti vissza a cég. Cégünk a termék vételárának visszafizetésén túl semmilyen kártérítésre nem kötelezhető.

Elutasított garanciális igény: Amennyiben a garanciális igény elutasításra kerül, a vevő az elutasításról szóló tájékoztatástól számított 30 naptári napon belül kérheti a meghibásodott termék átadását.

A garanciális igény érvényesítésének kizáró okai

Az alábbi kizáró okok fennállása esetén a garanciális igény automatikusan elutasításra kerül:

Egyéb alkatrészekre vonatkozó garanciális megjegyzések:

• Motorikus alkatrészek: Csak bontatlan csomagolásban cserélhetők vissza, mivel a méret minden esetben fel van tüntetve a csomagoláson.
• Lengéscsillapító: A gyártó csak párban történő csere esetén fogad el garanciális reklamációt, a porvédő egyidejű cseréjével (ha az adott gépjárműtípus rendelkezik ilyennel).
• Elektromos alkatrészek: A legtöbb beszállító nem ad garanciát, mivel egy rossz próba eredményeként akár tönkremehet az adott alkatrész. A lámpák, fényszórók és elektromos alkatrészek nem visszáruzhatóak.
• Vezérműszíj: Csak görgők egyidejű cseréjével együtt fogadnak el a gyártók garanciális reklamációt. Vezérműszíj szett meghibásodása esetén független műszaki szakértő jelenléte szükséges a motor, illetve a vezérlés megbontásánál. Fontos, hogy a vezérlésben érintett összes alkatrészt (görgők, feszítők, vezetők, vízpumpák, csavarok stb.) cseréljék szervizeléskor.
• Klíma kompresszor: A gyártó csak akkor vállal garanciát, amennyiben a klímahűtő (kondenzátor) és a szárítószűrő cseréje is megtörtént a kompresszor cseréjével egyidejűleg.

Gyári szám és egyéb keresési lehetőségek

Amikor alkatrészt keresünk, rendkívül fontos a pontos azonosítás. Az autótípus kiválasztása után jelennek meg a választható termékcsoportok, amelyekre kattintva választható ki a keresett alkatrész. Ezen felül, cikkszám szerinti keresésre is van lehetőség, továbbá gyári szám ismeretében is lehet keresni. Ez a funkció különösen hasznos, ha a pontos, gyári specifikus alkatrészre van szükség, és segít elkerülni a téves rendeléseket. Fontos megjegyezni, hogy gyári OE (original) alkatrészek megrendelése esetén gyakran a teljes vételárat előre meg kell fizetni.

Felhívjuk a figyelmet, hogy a weboldalon az egyes termékek mellett megjelenített képek esetenként illusztrációk, a termék tényleges kinézete ettől eltérhet. Az árak és szállítási idők tájékoztató jellegűek, és az eladó fenntartja a jogot az árváltoztatásra és a félreértésen alapuló megrendelések törlésére.

Gyakori kérdések a kuplungról

Mi az a kuplungszett?

A kuplungszett olyan készlet, amely a meghibásodott főtengelykapcsolók cseréjéhez szükséges összes alkatrészt tartalmazza, biztosítva a teljes rendszer cseréjét az optimális működés érdekében.

Nehezen tudom benyomni a kuplungot, mi okozhatja ezt?

Amennyiben a kuplung benyomása fokozott erőkifejtést igényel, valószínűleg a kuplung bowden hibásodott meg. Érdemes azonnal szakemberhez fordulni.

Mi a kuplung központosító?

A kuplung központosító olyan készlet, amelyet autószerelő szakemberek használnak a kuplung szervizelésére. A központosító segítségével a kuplungtárcsa megfelelően helyezhető vissza az autóba, és segít a tengelyrögzítés megakadályozásában.

Melyek a levegős kuplung jelei?

A levegős kuplung jelei jellegzetesek: árulkodó lehet, ha a kuplungpedál puhának érződik, lenyomása a szokásosnál sokkal könnyebb. Szerencsére a rendszerből könnyedén eltávolítható a levegő a megfelelő eszközök és szakmai ismeretek birtokában.

Mi az a kuplung légtelenítő?

A fék és hidraulikus kuplung légtelenítő készlet olyan speciális szerszám, amely segítségével a szakemberek képesek a hermetikusan zárt rendszerből eltávolítani a levegőt, biztosítva a hidraulikus rendszerek megfelelő működését.
