Az autók elektromos rendszere rendkívül komplex, és a Lada modellek sem kivételek ez alól. A különböző funkciók, mint például a világítás, az ablaktörlők vagy éppen a kézifék visszajelzése, mind precízen összehangolt alkatrészek - biztosítékok és relék - segítségével működnek. Ezen alkatrészek megértése kulcsfontosságú a karbantartás és a hibaelhárítás szempontjából.
A Lada Elektromos Rendszerének Alapjai
Minden Lada gépkocsi alapvető részét képezi az elektromos rendszer, amely a biztosítékok és relék gondos elhelyezésével biztosítja az áramkörök védelmét és a funkciók megfelelő működését. A biztosítékok feladata az áramkörök túláram elleni védelme, míg a relék elektromosan vezérelhető kapcsolóként funkcionálnak, lehetővé téve nagyobb áramok kapcsolását egy kisebb vezérlőáram segítségével. A rendszer átláthatósága érdekében a gyártó részletes elrendezést biztosít, mely segíti a felhasználókat a tájékozódásban.

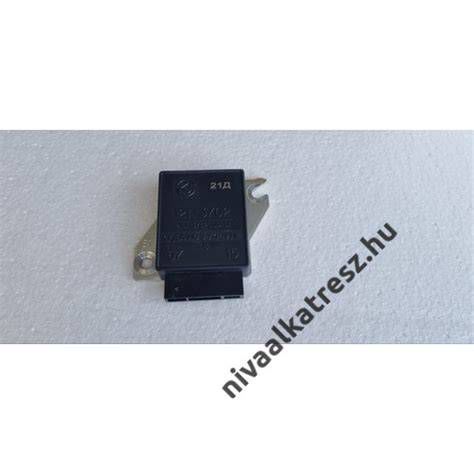

A Kézifék Ellenőrző Lámpa Reléjének Szerepe
A kézifék ellenőrző lámpája létfontosságú visszajelzést ad a vezetőnek a rögzítőfék állapotáról. Ez a lámpa világít, ha a kézifék be van húzva, és kialszik, ha a kézifék teljesen kiengedett. A megfelelő működésért gyakran egy speciális relé felel, mely a műszerfalon található számos más visszajelzővel együtt, egy közös biztosítékra kapcsolódva látja el feladatát. A kézifék ellenőrző lámpájának megszakító reléje kulcsszerepet játszik ebben a folyamatban, biztosítva a pontos és megbízható visszajelzést.
Az ellenőrző lámpák, mint például a kézifék és a tüzelőanyag-szint ellenőrző lámpái, segítenek a vezetőnek nyomon követni az autó alapvető funkcióit és állapotát, hozzájárulva a biztonságos üzemeltetéshez.
A 10-es Számú Biztosíték és Védett Áramkörei
A Lada elektromos rendszerében a biztosítékok csoportosítva védik a különböző áramköröket. Különös figyelmet érdemel a 10-es számú biztosíték, mely több kulcsfontosságú rendszert is véd, beleértve a kézifék ellenőrző lámpa reléjét. Az alábbiakban részletezzük a Lada egyes biztosítékainak sorszámát, áramerősségét és a hozzájuk tartozó védett áramköröket, külön kiemelve a 10-es biztosíték által védett elemeket:
- 1- /8 A/: Hátsó-lámpák /hátrameneti lámpa/. A fűtõberendezés villamos motorja. A hátsó ablak melegítésének reléje és ellenõrzõ lámpája /tekercs/.
- 2- /8 A/: A szélvédõ ablaktörlõjének és ablakmosójának villamos motorjai. A fényszörók tisztító- és mosóberendezéseinek villamos motorjai. Ablaktörlõrelé. A fényszórók törlõ- és mosóberendezésének reléje /érintkezõk/.
- 3- Tartalék
- 4- Tartalék
- 5- /16 A/: A hátsó ablak melegítõeleme és a melegítés kapcsoló reléje /érintkezõk/.
- 6- /8 A/: Szivargyújtó. A hordozható lámpa dugaszoló aljzata.
- 7- /16 A/: Kürtök.
- 8- /8 A/: Irányjelzõk vészjelzési üzemmódban. Az irányjelzõk és a vészjelzés kapcsolója és megszakító reléje vészjelzése üzemmódban.
- 9- /8 A/: A generátor gerjesztõtekercse.
- 10- /8 A/: Irányjelzõk irányjelzési üzemmódban és a megfelelõ ellenõrzõ lámpa. A tüzelõanyag-tartalék, az olajnyomás, a kézifék és a tüzelõanyag-szint ellenõrzõ lámpái. Az akkumulátor töltését jelzõ ellenõrzõ lampa és a lámpa reléje. Kombinált műszer. Volt mérõ. A porlasztó pneumatikus szelepét működtetõ rendszer. A kézifék ellenõrzõ lámpájának megszakító reléje.
- 11- /8 A/: Hátsó lámpák /féklámpák/. A kocsiszekrény belsõ világításának mennyezetlámpája.
- 12- /8 A/: Jobb oldali fényszóró /országúti fény/. A fényszórók -törlõberendezését kapcsoló relé tekercse /bekapcsolt országúti fény esetén/.
- 13- /8 A/: Bal oldali fényszóró /országúti fény/. A fényszórók országúti fényének bekapcsolását jelzõ ellenõrzõ lámpa.
- 14- /8 A/: Bal oldali fényszóró /helyzetjelzõ lámpa/. Bal hátsó lámpa /helyzetjelzés/. Rendszámtábla-megvilágító lámpák. Motorháztetõ alatti lámpa. A helyzetjelzés bekapcsolását jelzõ ellenõrzõ lámpa.
- 15- /8 A/: Jobb oldali fényszóró /Helyzetjelzõ lámpa/. Bal hátsó lámpa /helyzetjelzés/. Szivargyújtó-megvilágító lámpák. Műszermegvllágító lámpa. Kesztyűtartó-megvilágító lámpa *.
- 16- /8 A/: Jobb oldali fényszóró /tompított fény/. A fényszórók törlõberendezését bekapcsoló relé tekercse /bekapcsolt tompított fény esetén/.
- 17- /8 A/: Bal oldali fényszóró /tompított fény/. Hátsó lámpák /ködlámpák/. A ködlámpák kapcsolását jelzõ ellenõrzõ lámpa *.
* - Az 1983-ig gyártott gépkocsikon a kesztyűtartó-világító lámpát a 2 biztosító védte.
Amint látható, a 10-es biztosíték számos kulcsfontosságú műszerfal-funkciót lát el. Amennyiben a kézifék ellenőrző lámpa nem működik, érdemes először ezt a biztosítékot ellenőrizni, figyelembe véve, hogy más, szintén a 10-es biztosítékhoz tartozó funkciók - mint például az irányjelzők vagy az olajnyomás lámpája - is érintettek lehetnek a hiba esetén.
Miért nem indul az autó?
Vezetékek és Csatlakozások
Az elektromos rendszer megfelelő működéséhez elengedhetetlen a vezetékek pontos és szakszerű csatlakoztatása. A kapcsolóegységhez csatlakoztatott vezetékek színei segítenek a tájékozódásban, legyen szó akár a motorháztető alatti térben, akár az utastérben található csatlakozásokról. A 7-3, ábra. A kapcsolóegységhez a motorháztetõ alatti térben csatlakoztatott vezetékek színei. Az alsó betűjelek a csatlakozó aljzatok színjelölését mutatják. A 7-4. áb ra. A kapcsolóegységhez az utastérben csatlakoztatott vezetékek színei. Az alsó betűjelek a csatlakozó aljzatok színjelölését mutatják. Ezek az ábrák, bár itt közvetlenül nem jeleníthetők meg, rendkívül fontosak a hibaelhárítás és a karbantartás során. A vezetékek helyes azonosítása megakadályozza a téves csatlakoztatásból eredő problémákat és biztosítja az elektromos rendszerek megbízható működését.
