A kardántengely és a golyós csukló a Ford Transit járművekben: Funkció, hibák és javítás

Régen szinte elképzelhetetlen volt autó kardántengely nélkül. Manapság azonban a legtöbb személyautó és egyre több kisteherautó is elsőkerékhajtású, így sokan talán soha nem is találkoznak kardánproblémával. Mivel mechanikai elem, nagy valószínűséggel egyszer elromlik.

Mi is az a kardántengely és mire való a kardáncsukló?

Nagyon leegyszerűsítve, a kardántengely egy olyan mechanikus alkatrész, amely forgatónyomatékot visz át forgó elemek között. Fontos tulajdonsága, hogy nem merev, ezért alkalmas egymással szöget bezáró elemek összekötésére is. A kardántengely a motor forgatónyomatékát viszi át a hátsókerék-hajtásra.

A járművekbe beépített kardántengelyek két végpontja nem csak eltérő szögben állhat, de a távolságuk is változhat. Ezek használat során folyamatosan forognak, akár percenként többezres fordulaton, esetenként őrületes forgatónyomatékot visznek át, éri őket sár, víz, fagy. Szóval, kopnak, törnek, rozsdásodnak, csavarodnak, elromlanak.

A kardántengely egy hosszú forgó rúd, amely összeköti a váltót a hátsó tengellyel. Annak érdekében, hogy ne hajoljon meg vagy ne rezegjen, a kardántengely felfüggesztése középen vagy több ponton is megtámasztja azt.

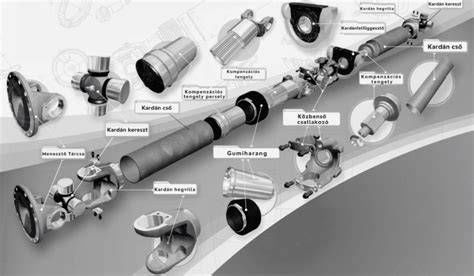

A kardántengely felépítése és alkatrészei

A kardántengely több részegységből állhat: cső, kardánkereszt, villák, bordás hüvely-tengely (csúszkarész), menesztőtárcsa (flancsni), csukló-golyóscsukló, gumiharang, központosító persely, tűgörgős csapágy, kardánfelfüggesztő csapágy és a hardy tárcsa (ez az egyetlen alkatrész, amit nem javítunk).

A golyós csuklók szerepe

6-8-10 golyós csuklók vannak általában a kardánok végeinél. Ezek biztosítják itt a hosszirányú tágulást és a kardán forgásából adódó kilengéseket is. Porvédő szerepük van, és ezek elszakadnak, kitöredeznek, ha már elöregedtek, vagy sérülés éri őket, és így nem tudják a feladatukat ellátni, így a csuklók belsejébe jut a szennyeződés és ott okoz további hibalehetőségeket.

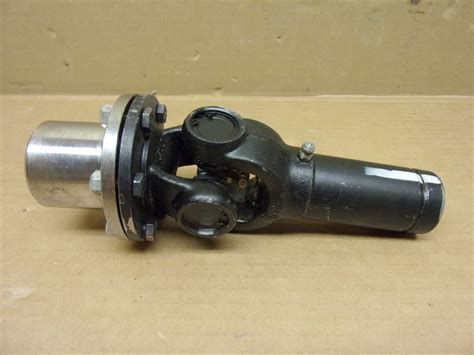

A kardáncsukló (ha az általa összekötött tengelyek nem egy vonalban állnak, vagyis szöget zárnak be) egymagában nem képes állandó sebességet továbbítani, mivel úgynevezett szögsebesség-átviteli hibája van. Ez a változás randa vibrációkat, mechanikai sérüléseket okozhat, ezért egy másik kardáncsukló alkalmazásával szokás a szögsebesség-átviteli hiba méregfogát kihúzni. Illetve lehet még homokinetikus csukló alkalmazásával is, de most maradjunk a kardánoknál, mert végleg összezavarunk.

Ilyen, két-, vagy többcsuklós megoldást alkalmaznak az autók, teherautók hajtásláncában, a váltómű és a meghajtott tengelyek között.

A kardánfelfüggesztő csapágy és a Hardy tárcsa

A kardánfelfüggesztés fontos szerepet tölt be az autó meghajtásában és stabilizálásában, különösen a hátsó tengelyt követő felfüggesztési rendszerben. A kardántengely felfüggesztése (más néven csuklós tengely csapágyazása vagy kardántengely középcsapágya) a jármű hajtásláncának egyik kulcsfontosságú eleme. Feladata a kardántengely stabilizálása és alátámasztása, amely a nyomatékot a sebességváltótól a hátsó differenciálműhöz továbbítja.

Ez az egység egy csapágyból, gumiból készült szilentből és egy fém konzolból áll, amelyet a jármű alvázához rögzítenek. A csapágyak a kardánfelfüggesztésben olyan alkatrészek, amelyek lehetővé teszik a kardántengelyek sima és hatékony forgását, ezáltal hozzájárulva az autó dinamikus és stabil vezetéséhez.

Középső függesztő csapágy: Ez biztosítja a kardántengely középső rögzítését az alvázhoz. Ez áll: - gumiágy, csapágy, kengyel - tartó ház. A csapágy és a gumiágy kikopik és megkeményedik, a tartóház eltörik, elreped, horpad, csavarodik.

HARDY tárcsa: Ez egy kis fém hüvely. A hardy tárcsa csillagának a közepén egy központosító persely helyezkedik el, és ez adja a tengely központját. Ezek általában idővel megkopnak és nem tudja lötyögésmentesen biztosítani a központot.

Ezek az alkatrészek egyenként is nagy terhelésnek vannak kitéve így elkophatnak, meglazulhatnak vagy elszakadhatnak, meggörbülhetnek, széteshetnek, leginkább a hátsó kerék meghajtású gépjárművek esetében. A bordás hüvely és a bordás tengely (apa-anya) része is megkophat és a használat során lötyögni kezd. Majd később már el is fordulhat egymásban a két tengelyrész, ha olyan nagy mértékben megkopik a csúszka, a ricnik, bordák elkopnak teljesen.

A kardántengely hibáinak gyakori okai

A kardánfelfüggesztő csapágy hibáinak gyakori okai közé tartozik a kopás, a sérülés vagy a túlzott terhelés. Ezek a csapágyak állandó mozgásnak vannak kitéve, különösen akkor, amikor az autó úthibákon halad vagy fordul. Ennek eredményeként idővel kopnak és elveszítik a megfelelő működésükhöz szükséges simaságot és stabilitást.

A kardánhiba leggyakrabban a nagyobb köbcentis gépjárművek esetében jelentkezik, mivel nagyobb teher helyezkedik a tengely alkatrészeire.

Mivel a kardántengely mindegyik alkotóeleme mozgásnak, súrlódásnak, sebességváltásnak van kitéve, nagyon valószínű, hogy a kenésre használt zsír idővel könnyen kiég, eltűnik vagy kiverődik az alvázra a csuklókból. Ha már nincs kenőanyag, a súrlódás fém a fémen megy végbe és melegedhet a csukló és ezért hallatszik a nyikorgó hang, melyet szinte csak az autó indulásánál lehet hallani, mert később elnyomja a menetzaj.

A meghibásodott kardántengely tünetei

Meghibásodás esetén a kardántengely nem tudja megfelelően átadni a forgatónyomatékot, ami különböző problémákat okozhat a járműben. Egy nem tökéletesen működő kardántengely többféleképpen is a sofőr tudtára adhatja, hogy valami nem frankó.

Zajok

Az egyik leggyakoribb jel a zavaró zajok megjelenése vezetés közben. Ilyenkor valószínűleg a kardántengely valamelyik része sérült, kopott, elhasználódott.

• különféle zörgések
• kattogások
• zúgás
• kopogás
• morgás
• csattogás
• búgás
• zümmögés
• Furcsa zajok vagy kopogások észlelése az autó hátsó részén, különösen gázadáskor vagy gyorsuláskor.

Jöhet a kocsi fenéklemeze, kardánalagútja felől morgás, ropogás, daráló hang, csattogás, csattanás, esetleg síri csend. Utóbbi csak akkor utal komoly bajra, ha járó motor és valamelyik kapcsolt sebességi fokozat ellenére nem mozdul az autó.

Kardán hiba lehet az is, amikor a sebességváltó felől gyanús hang érkezik a gépkocsi gyújtásánál.

Morgás, daráló hang a megkopott kardánfüggesztő csapágynak volt köszönhető. Egyszer irdatlan csattanás, majd csattogás jött az öreg Capri alól - a kardánkereszt kiköpte a kis tűgörgőket. A Transit buszban meg csúnya vibrációkkal küzdöttem a kopott kardánkeresztek miatt.

Rezgések és rázkódás

Ha érezzük, hogy az autó rezeg vagy rázkódik haladás közben, akkor az is utalhat a kardántengely hibájára. Az elhasználódott kardántengelyek rezgéseket is okozhatnak. A berezgés (amelyet érezni lehet a kormánykeréken is) arra utal, hogy a csapágy vagy csapágyak annyira elhasználódtak, hogy a kardántengely átlagosabbnál nagyobb mozgását teszik lehetővé, így az kimozdult a hosszirányú tengelyéről, mert nem tudja elvégezni a gumiágy adta csillapítást. A kopott vagy sérült felfüggesztés különböző tünetekkel jár, főleg elinduláskor vagy sebességváltáskor.

Diagnosztika és javítás

A kardántengelyek hibáinak felismerése és diagnosztizálása kritikus lépés az autó megfelelő működésének biztosításához. A fenti jelek és technikák segítségével időben felfedezhetjük a problémákat, így elkerülve a súlyosabb hibák kialakulását és a drágább javításokat.

Vizuális ellenőrzés és további diagnosztikai eszközök

Az első és legkézenfekvőbb lépés az, hogy alaposan megvizsgáljuk a kardántengelyt. Keresse meg az esetleges sérüléseket, repedéseket vagy deformációkat.

• Ultrahangos diagnosztika: Az ultrahangos diagnosztika egy haladó technika, mely a hanghullámokat használja az alkatrészek állapotának vizsgálatára.
• Dinamikus egyensúlyozás: Ezzel a technikával ellenőrizhetjük, hogy a kardántengely egyensúlyban van-e.

Javítási folyamat és szakértelem

A kardánfelfüggesztő csapágy hibáinak kezelése általában szakszervizben vagy autójavító műhelyben történik. A javítási folyamat általában magában foglalja a hibás csapágyak cseréjét vagy javítását, valamint más érintett alkatrészek, például a kardántengelyek vagy a felfüggesztési rendszer ellenőrzését és szükség esetén cseréjét.

A csere során a teljes kardántengelyt le kell szerelni, ezért ajánlott szervizben vagy megfelelő szerszámokkal végezni. Az új alkatrésznek az eredetivel azonos méretűnek és típusúnak kell lennie.

Sok olyan jellegű hiba van, amelyekre nem lehet előre pontos árat mondani, ezért konkrét árat csak a bevizsgálás után tudunk adni. Ha Ön minket választ, akkor a javítás folyamata a következő:

1. Kérjük csomagolja be a kardántengelyt egy olyan dobozba, amely nem szakad szét a szállítás során és a futár így elhozza Öntől!
2. Rövidesen hívjuk és adunk egy tételes árajánlatot és javítási határidőt!
3. Ön elfogadja - mi megjavítjuk.
4. Visszaszállítjuk a felújított kardántengelyt.

A keresztek szerelését többtonnás nyomás kifejtésére alkalmas présekkel végzik, a precíziós illesztésekhez egyedileg gyártott Seeger-gyűrűket készítenek egy síkköszörű segítségével, de a masszívabb, makacsabb tengelyek rögzítéséhez is speciális szerszámuk van. Az alkatrészek összehegesztése is célgépet és gyakorlatot kíván. Ha kell, teljesen új kardántengelyt is tudnak gyártani, akár speciális gépek tengelyeit is tudják javítani.

Egy biztos: ha bármelyik kocsim kardánja elkezd rendellenesen viselkedni, mostantól inkább szakműhelyre bízom a dolgot, ha nem kell nagy munkát csinálni rajta. Egy egyszerű kereszt-csere és centrírozás nem kerül annyiba, hogy érdemes legyen kockáztatni a sima működést.

Karbantartás és élettartam

A kardánfelfüggesztő csapágy hibáinak elkerülése érdekében fontos az autó rendszeres karbantartása és a kopó alkatrészek időbeni cseréje. Ezenkívül a járművet mindig megfelelően kell használni és kezelni, hogy minimalizáljuk a túlzott terhelést vagy a durva vezetési körülményeket, amelyek hozzájárulhatnak az alkatrészek kopásához és meghibásodásához.

Normál használat mellett a kardánfelfüggesztés élettartama 150 000-250 000 km. Az élettartamot befolyásolja a vezetési stílus, az útminőség, valamint a nedvesség és só hatása.

Fontos megérteni, hogy a kardánfelfüggesztő csapágy hibája komoly probléma lehet, amely hatással lehet az autó biztonságára és teljesítményére.

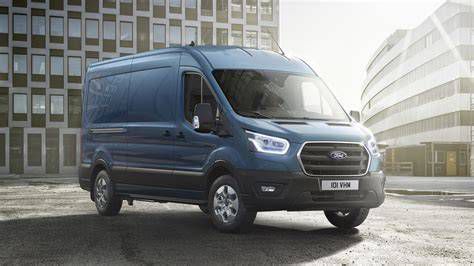

Ford Transit kardántengelyek

A Ford Transit számos verzióban kapható - a kompakt furgonoktól a mikrobuszokig és a "jumbo" változatokig - ami azt jelenti, hogy a kardántengelyek hossza 174 cm-től több mint 3 méterig változhat. Általában a kardántengely a sebességváltó és a hátsó tengely közé van szerelve.

A kardántengely hossza az autó hossza, a sebességváltó és a kerékméret függvényében változik. Két vagy három részből is állhat.

Gyakori hosszak: 174 cm, 192 cm, 206 cm, 220 cm, 230 cm, 234 cm, 247 cm, 264 cm, 270 cm, 277 cm, 281 cm, 286 cm.

Kardán alkatrészek és kiegészítők is elérhetők, mint például: támasztócsapágy, tömítőgyűrűk, gumi csukló, sebességváltó karima és kardánkereszt.

Az alábbi táblázat bemutatja a Ford Transit modelleket és évjárataikat, amelyekhez kardántengely alkatrészek elérhetőek, beleértve az 1988-as modelleket is:

Ebbe a Transitba a gyári négyfokozatú helyett egy overdrive-os váltót szereltem, de a hozzá való kardánja nem volt meg, csak egyes elemei, így egy vidéki Transit-gurutól szereztem egy elvileg bele való komplett tengelyt. Ez óriási szerencse volt, mert a meglévő alkatrészek toldására, átalakításra riasztó összegeket mondtak az általam felkutatott szakik. Miután beszereltem a tengelyt, egymás után fosták össze magukat a kardánkeresztek, de ezeket pillanatok alatt lehetett cserélni, hiszen Seeger-gyűrűk tartották őket a helyükön. Egyedül az aggasztott, hogy úgy éreztem, a csúszóperselyben nem csúsznak eléggé egymásba az alkatrészek. A kész kardánt beszereltem a kocsiba (nagyon figyelve, hogy a két tengelyt a jelöléseknek megfelelően illesszem), megjártuk vele Mannheimet oda-vissza, sőt, kicsit a Slovakiaringen is gurultunk vele. Tökéletesen működik, miért is ne tenné, csak egyszerű rutinmunka volt.
