EGR szelep és fojtószelep: Alapvető tudnivalók és hibadiagnosztika VW Golf 5 modellekhez

Az EGR (Kipufogógáz-visszavezetés) szelep a belső égésű motorok kulcsfontosságú alkatrésze, amely jelentősen hozzájárul a környezetbarát működéshez és a motor hatékonyságához. Feladata a kipufogógázok újrahasznosítása, de mint minden alkatrész, ez is meghibásodhat vagy eltömődhet, ami komoly problémákat okozhat az autó működésében. Ez a cikk részletesen bemutatja az EGR szelep funkcióját, a VW Golf 5 modellekre vonatkozó specifikációkat, a hibás működés jeleit, valamint a diagnosztika és javítás fontos tudnivalóit.

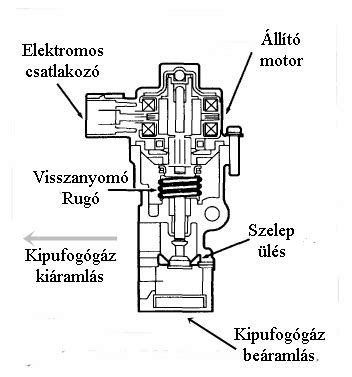

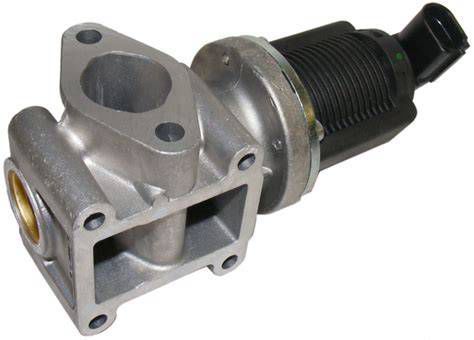

Mi az EGR szelep?

Az EGR (angolból Kipufogógáz-visszavezetés) más néven a füstgáz-szabályozó szelep a kipufogórendszer része, és észrevétlenül helyezkedik el a kipufogó- és szívócsövek között a motortérben. Ahogy a neve is sugallja, ennek a szelepnek a feladata a kipufogógázok újrahasznosítása. Úgy tűnhet, hogy nem jó ötlet a saját kipufogógázait bevinni a motorba, de megvan rá az oka. A VW Golf 5 1.6FSI motorjaiban is megtalálható EGR szelep, mely 115 lóerős teljesítményt tesz lehetővé, a gyári specifikációknak megfelelő, kiváló minőségű anyagokból készül.

Az EGR szelep működése és célja

Amikor levegőt szívunk be a motorba, a szelepfedél a kipufogógázokat a szívócsövön keresztül engedi be. Mennyiségüket a motorvezérlő egység határozza meg érzékelők segítségével, mint például a légsúly- vagy lambda szondák. Az egység kiértékeli az ideális kipufogógáz mennyiséget, és ennek megfelelően nyitja vagy zárja az EGR szelepet. A kevert levegő a kipufogógázokkal együtt alacsonyabb égési hőmérsékletet eredményez. Ez csökkenti a nitrogén-oxidok (NOx) képződését.

Az EGR szelep funkciója dízel- és benzinmotorokban némileg eltér:

• Dízelmotorokban: A kipufogógázok kiszorítják a friss levegőt a szívócsőből, az oxigénszegény kipufogógázok pedig elnyelik az égésből származó hőt a dugattyús kamrában. Ez akár több száz fokkal is csökkenti az égési hőmérsékletet, ami korlátozza a nitrogén-oxidok (NOx) képződését.
• Benzinmotorokban: Az EGR szelep a fogyasztás csökkentését szolgálja. A kevert kipufogógázok biztosítják a fojtószelep hosszabb nyitását, ami minimálisra csökkenti az autó teljesítményveszteségét.

Másrészt azonban az EGR szelep fokozott szilárd részecskék képződését okozza. Ezeket a részecskeszűrő rögzíti. A szeleprendszerben csak az autóból kilépő gázokra hat. Ez azt jelenti, hogy a motorba visszafecskendezett kipufogógázok nem jutottak át a katalizátoron. Kétgyűrűs rendszernél a szilárd részecskék szilárd részecskeszűrőn haladnak át, de képződésüket még ez sem tudja teljesen megakadályozni. A részecskék ekkor bejuthatnak az olajba, vagy felhalmozódhatnak a szívócsonkban. Ezek a lerakódások főleg az alacsony üzemi hőmérsékleten, rövid távolságokra és alacsony sebességnél történő vezetés közben keletkeznek.

EGR szelep a VW Golf 5 modellekben

Az alábbi táblázatban összefoglaltuk azokat a VW Golf 5 modelleket és specifikációkat, amelyekhez a cikkben tárgyalt EGR szelep illeszkedik, valamint a releváns OE számokat.

OE számok a VW Golf 5 EGR szelephez:

• ENT500040
• AUDI 03C 131 503 B
• S.I.D.A.T 83.820
• SKODA 03C 131 503 B
• VAICO V10-63-0012
• VDO 408-265-001-005
• VDO A2C53025941
• VW 03C 131 503 B

Az EGR szelep nem megfelelő működésének tünetei

Az EGR a teljes recirkulációs rendszer legérzékenyebb része, mivel a kipufogógázok és kipufogógázok áramában található. Az iszapfogóból származó olajgőzök is hozzáadhatók a füstgázhoz, amelyek a kormmal egyesülnek. Ez késleltetett reakciót okozhat a gázpedál lenyomásakor, növelheti a károsanyag-kibocsátást és a teljesítményt is.

A műszerfalon világító motor lámpa tájékoztatja Önt az EGR funkcióval kapcsolatos problémákról. Ezen a figyelmeztető jelzésen kívül a következő tüneteket is észlelheti:

• Sebesség ingadozás
• Teljesítményvesztés
• Motor rángatózás gyorsításkor
• Megnövekedett nitrogén-oxid-kibocsátás
• Fekete füst a kipufogóból
• Megnövekedett fogyasztás
• Vészhelyzeti üzemmódba helyezés

Gyakori hibajelenségek és okai

A világító lámpa azt jelzi, hogy a kipufogórendszer bizonyos hibát vagy a normától való eltérést észlelt. A leggyakoribbak a következő hibaüzenetek vagy állapotok:

• Véletlenszerű hibaüzenet: Abban az esetben, ha a motor lámpa egy ideig világít, de néhány indítás után kialszik, valószínűleg véletlenszerű hiba. Figyelem, ha a lámpa már nem világít, ez nem feltétlenül jelenti azt, hogy a probléma megoldódott. Ezért tanácsos megfigyelni, hogyan viselkedik az autó a továbbiakban.
• Beragadt zárt helyzetben: Az EGR szelep csappantyúja is elakadhat zárt helyzetben. Ezt a változást nem veszi azonnal észre az elakadásban vezetés közben. Ezt azonban a kibocsátáscsökkentő eszközök rögzítik, jelentősen megnövekedett nitrogén-oxid-kibocsátás formájában.

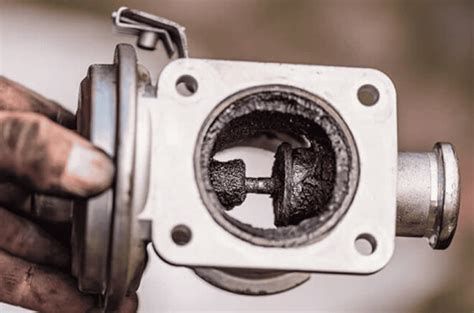

• Az EGR szelep szennyeződése: Az EGR szelep szennyeződése negatív hatással lehet az üzemanyag-fogyasztásra. Ezenkívül az eltömődött szívócső a normálnál lényegesen magasabb üzemanyag-fogyasztást eredményezhet.

• Az EGR szelep súlyos eltömődése vagy sérülése: Olajszivárgás léphet fel a hengerfej vagy a turbófeltöltő területén. A szivárgás oka lehet a turbó túlzott nyomása, ami károsítja a nyomócsapágyat vagy a turbinákat. Az égett olajgőzök nagyon gyorsan hozzájárulhatnak az EGR szelep eltömődéséhez. Eldugult szelep esetén ideje megtisztítani vagy újakra cserélni, azonban csak az olajgőzszivárgás okának kijavítása után. Ügyeljen a repedésekre a felületen. Ezek figyelmeztető jelek, és annak a jele, hogy a szelep legjobb napjai vannak mögötte. A sérült vagy elhasználódott szelepet új alkatrészre kell cserélni.
• Az EGR szelep egy helyzetben beragadt: Előfordulhat, hogy az autó rendszere nem értesíti Önt erről a hibáról. Ezért ügyeljen a motor viselkedésére és működésére. A szelep lehetséges eltömődése a motor teljes terhelése melletti jelentős teljesítményvesztéssel észlelhető. Ez ugyanis az üzemanyag tökéletlen égését eredményezi, és így hozzájárul a kipufogógázok túlzott képződéséhez. Ezeket az EGR-ben tárolják és fokozatosan eltömítik.
• Nem közvetlenül az EGR szelephez kapcsolódó problémák: A hibaüzenet nem feltétlenül kapcsolódik közvetlenül az EGR-hez. Megsérülhetnek az elektromos vezetékek, csatlakozók, a levegőkiegyenlítő funkció meghibásodása, nyomásátalakító, esetleg hibásan működő hőszelep is.
• Szükségállapot: Ügyeljen arra, ha a motorellenőrző lámpa kigyullad a műszerfalon az EGR szelep vagy a kipufogórendszer alkatrészének meghibásodása miatt. Ha az autó vészhelyzeti üzemmódba is kerül, valószínűleg komoly meghibásodásról van szó. Nem szabad figyelmen kívül hagynia ezt az üzenetet, mivel a csökkentett módot úgy tervezték, hogy minimalizálja a lehetséges károkat. Fontos, hogy vigyük el az autót a szervizbe, ahol kiderítik az okot és javaslatot tesznek a lehetséges megoldásokra.

Vezetés EGR-szelep meghibásodással: Sérült vagy eltömődött szeleppel való vezetés határozottan nem ajánlott. Ha az autó vészhelyzeti üzemmódban van, javasoljuk, hogy csak a legközelebbi szervizig folytassa az utat.

EGR szelep tisztítása és cseréje

Az EGR szelep alapos tisztítása segít abban az esetben, ha a szelep nem sérült, de eltömődött koromtól és szennyeződéstől. Ha van egy adag türelme és elég ideje, akár otthon is elkezdheti az EGR szelep tisztítását. Használjon speciális tisztítószereket az EGR tisztításához. Ezek elég hatékonyak a hosszú ideig felgyülemlett korom és a füstgáz részecskék eltávolításához. Ügyeljen arra, hogy tisztítás közben ne sértse meg a szelepet.

Ha nincs elég tapasztalata vagy ideje, bízza a szelep tisztítását a szerviz szakemberére. Még nagy torlódásokkal is megbirkóznak. A professzionális EGR-tisztítás egyik lehetősége a szétszerelt alkatrész ultrahangos tisztítóba való behelyezése. Az ultrahang gondoskodik az alapos zsírtalanításról, a szennyeződések eltávolításáról és a részletes, sérülésmentes tisztításról.

Ha az EGR szelep megsérült, elhasználódott vagy nem tudja ellátni funkcióját, ki kell cserélni egy új alkatrészre. Megtalálhatja a piacon számos új EGR szelepet. A széles választéknak és a rendelkezésre álló alternatíváknak köszönhetően nem kell aggódnia a drága csere miatt. Új alkatrész cseréjekor ezt is ellenőrizze az EGR szelep tömítések állapotát. Valószínűleg cserére lesz szükségük.

Diagnosztikai kihívások és egy tanulságos eset

A korszerű gépkocsik sikeres hibafeltárásának előfeltétele erre alkalmas, korszerű diagnosztikai műszerek alkalmazása. De talán még nagyobb hiba, ha vakon hiszünk a műszernek, ez gyakran jelentős pénzkidobással járó melléfogásokhoz vezet. Arra pedig nemigen van ésszerű magyarázat, ha bebizonyosodik, hogy a kiolvasott hibaüzenet tévedésnek bizonyul, a hibásnak minősített - nem olcsó - alkatrész cseréje után a helyzet nem változik.

Bár az alábbi eset egy VW Golf IV-gyel történt, a tanulságok univerzálisak és a VW Golf 5 tulajdonosai számára is rendkívül fontosak. Egy 1,6-os Golf IV tulajdonosa hosszú ideje boldogtalan volt, mert autója két éve erőtlennek bizonyult, nehezen gyorsult. Egy szerelő és egy szakmabeli rokon is megpróbálta elhárítani a hibát, és a drága diagnosztikai műszer az EGR-szelep hibáját jelezte. Pontosítva, az EGR-rendszer! hibáját. A szelepet négyszer cserélték ki, sőt új gyertyákat és trafót is kapott az autó, de a probléma nem oldódott meg.

A kulcsfontosságú lépés, amit az előttünk dolgozó kollégák elfelejtettek megtenni, az az EGR-szelep alapbeállításának elvégzése volt. Ennél a típusnál egy új EGR-szelep beszerelését követően meg kell ismertetnünk az ECU-t a szelep végállásaival. Ha ezt elmulasztjuk, az ECU a régi szelep végállásait fogja várni az új szelep esetén is, aminek csak egy végkifejlete lehet: hibakód az EGR-rendszerrel kapcsolatban. Az alapbeállítást elvégezve a Golf kicsit jobb lett, de még mindig nagyon rossz volt.

A motor élő adatainak vizsgálata során feltűnt, hogy a szívócső nyomása alapjáraton és részterhelésen is a megszokott érték felett alakult. Tekintettel az autó gyengeségére, a kipufogórendszer dugulása tűnt a legvalószínűbb lehetőségnek. A katalizátorra gyanakodtak, de az nem zörgött. A rendszert megbontva kiderült, hogy az "előkatalizátor" darabokra volt esve, és egy nagyobb darabja beleszorult az ezt követő kipufogócsőbe, annak eredeti keresztmetszetét jelentősen lecsökkentve. Az előkatalizátor kis méretéből adódóan indítás után gyorsan eléri a működéséhez szükséges hőmérsékletet, néhány típuson környezetvédelmi okokból alkalmazzák.

A katalizátordarabok eltávolítása és a rendszer összerakása után a probléma megoldódott, az autó visszanyerte erejét. De mi vezette félre a korábbi kollégákat? Valószínűleg az, hogy vakon hittek a műszerben, és nem gondoltak bele abba, hogy egy hagyományos, feltöltés nélküli benzinmotor esetében még egy teljesen fennragadt EGR-szelep sem okozhat teljesen lenyomott gázpedálállásnál szignifikáns teljesítménycsökkenést. Az EGR-rendszer azonban nem csupán a szelepből áll, a rendszer felügyelete pedig nem csupán a szelep pozícióérzékelését jelenti.

Ha a kipufogórendszer részben eldugul, a fojtás előtt megnövekszik a nyomás. A megnövekedett nyomás miatt pedig a számítottnál jóval több kipufogógáz áramlik a szívócsőbe az EGR-szelepen keresztül. A motorvezérlő-egység a tárgyalt modellnél az EGR-szelep pozícióján kívül a szívócsőnyomás-érzékelő jelét is figyelembe veszi a kipufogógáz-visszavezető rendszer ellenőrzésére. Adott EGR-kivezérlésre a szívócső nyomásának jól meghatározott értékhatárokon belülre kell emelkednie. Esetünkben a dugulás miatt jóval nagyobb volt az EGR-szelepen áthaladó gáz mennyisége, ezért generálta az ECU az EGR-rendszerrel kapcsolatos hibakódokat.

Van olyan autótípus, ahol egy hasonló katalizátordugulásnál a következő hibaüzenettel találkozunk: „Szívócsőnyomás / fojtószelep-pozíció - nem elfogadható viszony.” A vezérlőegység itt is csak a saját programja után megy, ő a kipufogó dugulásából csak annyit lát, hogy a szívócső nyomása adott fojtószelep-pozíciónál és fordulatszámnál nem haladhat meg egy bizonyos értéket.

Ez az eset is bizonyítja, hogy a hibakódok kiolvasása csak a kezdeti lépése egy sikeres diagnosztikai folyamatnak. Ahogy már többször leírtuk: „A jó műszer nélkülözhetetlen. A szaktudás még inkább.” A ma vadonatúj autók pár év múlva tömegesen jelennek meg javítási igénnyel a kisebb javítóbázisoknál is. Kérdés, hogy a nagyon sokkal összetettebb, bonyolultabb gépkocsik hibafeltárásával, javításával milyen sikerrel birkózik meg a szakma.
