A Bordástengely és a Nyomaték Átvitel Jelentősége

A bordás tengely egyfajta mechanikai alkatrész, amelyet a nyomaték és az erő átvitelére használnak két forgó tárgy, például fogaskerekek vagy tengelykapcsolók között. Egy sor bordát vagy fogat tartalmaz, amelyeket bordáknak neveznek, amelyeket a tengely felületébe dolgoznak be, és egy sor hornyot hoznak létre, amelyek az illeszkedő komponensben lévő kiegészítő bordákba illeszkednek. A bordás tengelyen lévő bordák pozitív kapcsolatot biztosítanak a tengely és az illeszkedő alkatrész között, amely lehetővé teszi a nyomaték és a teljesítmény hatékony átvitelét.

Mi az a Bordástengely?

A bordás tengely hosszirányú bordákra és a megfelelő hornyokra utal. Egy ilyen kialakítás növelheti az érintkezési felületet a tengely és más illeszkedő alkatrészek, beleértve a fogaskerekeket vagy tengelykapcsolókat, között. Amikor a tengelyt behelyezik a furatba és elforgatják, a bordás tengely bordái összekapcsolódnak a hornyokkal, átadva a nyomatékot. Ezenkívül ez a csatlakozás segít csökkenteni a tengelyre nehezedő feszültségkoncentrációt, ezáltal meghosszabbítva annak élettartamát. Így széles körben hatnak azokra a mechanikus rendszerekre, amelyeknek a jó kompatibilitás miatt jelentős nyomatékot kell elviselniük.

A Bordástengelyek Fő Jellemzői és Működési Elvei

A bordás tengelyek kulcsszerepet játszanak a modern gépekben a megbízható és hatékony nyomatékátvitel biztosításában. Működésük alapja a speciális kialakításuk, amely számos előnyös jellemzővel bír:

• Spline fogak/barázdák: A bordás tengelyeken hosszuk mentén fogak vagy hornyok vannak, amelyek egy másik alkatrészen, például fogaskeréken vagy tengelykapcsolón lévő megfelelő fogakhoz vagy hornyokhoz illeszkednek.
• Forgó mozgás: A spline tengelyek lehetővé teszik a forgó mozgást azáltal, hogy a forgó bemenetet az áramforrásról a csatlakoztatott alkatrészre továbbítják.
• Igazítás és pozicionálás: A bordás tengelyek segítik az alkatrészek pontos beállítását és pozícionálását.
• Terhelés-elosztás: A bordás tengelyek segítenek az alkalmazott terhelés egyenletes elosztásában a fogak érintkezési területén.
• Kompatibilitás: A bordás tengelyek különböző bordás profilokban és méretekben állnak rendelkezésre, például evolvens, egyenes oldalú vagy fogazott, hogy megfeleljenek a speciális alkalmazási követelményeknek.
• Sokoldalúság: A spline tengelyek sokoldalú alkatrészek, amelyeket számos iparágban és alkalmazásban használnak, beleértve az autógyártást, a gépgyártást, a repülőgépgyártást, a robotikát és még sok mást.

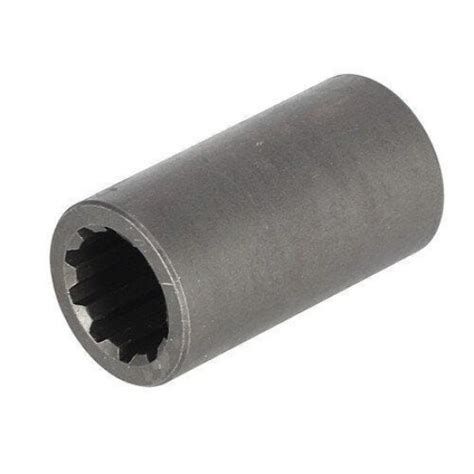

A bordástengely és bordás hüvely kombinációja lehetővé teszi alkatrészek vagy gépegységek lineáris irányú, precíz megvezetését, miközben elfordulásmentes, nagy pontosságú kapcsolat jön létre. A bordás geometria képes befogadni az alkatrészek közötti axiális mozgást, így előnyös olyan rendszerekben, ahol hőtágulás vagy egyéb mozgás lép fel.

Bordástengelyek Típusai

A bordás tengelyeknek többféle típusa létezik, mindegyiket különböző alkalmazásokhoz és nyomatékátviteli követelményekhez tervezték:

1. Involvált spline-ok: Hasonló a fogaskerekekhez, ezeknek a bordáknak evolvens profilú fogai vannak. Egyenletes terheléselosztást biztosítanak, és gyakran nagy nyomatékot igénylő alkalmazásokban találhatók, például autóiparban és nehézgépekben.
2. Párhuzamos reteszbordák: Egyenes oldalú fogakkal rendelkezik, amelyek párhuzamosak a tengelytengelygel. Ezek a bordák jellemzően könnyebben gyárthatók, és közepes terhelési körülmények között is alkalmasak.
3. Fogazott bordák: Háromszög alakú fogakból áll, amelyekből több van, mint más bordásfogaknak. Ezeket a bordákat kisebb, pontosabb alkalmazásokhoz használják, gyakran szerszámokban és kisebb gépekben.
4. Spirális bordák: A fogakat szögben vágják, spirális alakot alkotva. A spirális bordák simább nyomatékátvitelt biztosítanak, és ideálisak átviteli rendszerekhez.
5. Koronás bordák: A koronás bordák fogai íveltek vagy „koronázottak”, ami enyhe eltérést tesz lehetővé a tengely és az illeszkedő alkatrész között. Ezt a típust gyakran alkalmazzák rugalmas vagy rosszul beállított tengelykapcsolókkal rendelkező rendszerekben.
6. Gömbbordás tengelyek: Ezek lineáris hornyokkal rendelkeznek, amelyek lehetővé teszik mind a forgó, mind a lineáris mozgást. Gyakran előfordul robotikában, CNC gépekben és más olyan berendezésekben, ahol mindkét mozgástípusra szükség van.

A Bordástengely Előnyei és Korlátai

A bordás tengelyek kiemelkednek azzal a képességükkel, hogy biztonságosan összekapcsolják a forgó alkatrészeket, miközben jelentős erőt továbbítanak. Azonban, mint minden mérnöki megoldásnak, ezeknek is megvannak a maguk előnyei és korlátai.

Előnyök:

• Terjedés: Ezek az alkatrészek biztosítják az elemek közötti biztonságos csatlakozást, lehetővé téve a nyomaték hatékony, megcsúszás nélküli átvitelét.
• Elosztás: A bordás tengelyek használata segít egyenletesen elosztani a terhelést a teljes szerkezeten, csökkentve a feszültséget és növelve a tartósságot.
• Igazítás: Összeilleszkedő kialakításuknak köszönhetően ezek a mechanizmusok garantálják a forgó alkatrészek közötti pontos pozicionálást.
• Kapacitás: Robusztus felépítésüknek köszönhetően ezek a rendszerek jelentős nyomatékot képesek kezelni, így alkalmasak nagy igénybevételű alkalmazásokhoz.
• Stabilitás: A kialakítás megakadályozza a nem kívánt axiális elmozdulást, és az alkatrészek biztonságos rögzítésével stabilitást biztosít működés közben.
• Karbantartás: Felépítésük lehetővé teszi az egyszerű összeszerelést és szétszerelést, ami előnyös a rendszeres karbantartás és javítás során.
• Sokoldalúság: Különböző formákban és konfigurációkban kaphatók, így széles körű alkalmazásokhoz alkalmazhatók az iparágakban.

Korlátok:

• Bonyolultság: Ezen mechanizmusok bonyolult gyártása nagy pontosságot igényel, ami gyakran magasabb gyártási költségeket eredményez az egyszerűbb kivitelekhez képest.
• Viselet: Mint minden mechanikus alkatrész, ezek a rendszerek is kophatnak, különösen nagy terhelés vagy hosszan tartó használat esetén, ami rendszeres ellenőrzést és cserét tesz szükségessé.
• Súrlódás: Bizonyos kialakítások, mint például a párhuzamos bordák, nagyobb súrlódást okozhatnak, ami bizonyos körülmények között hőfelhalmozódást és energiaveszteséget okozhat.

Bordástengelyek Alkalmazási Területei

A bordástengelyek sokoldalúságuknak és megbízhatóságuknak köszönhetően számos iparágban és alkalmazásban megtalálhatók:

• Tengely és agy (hub) csatlakoztatás: A bordás tengelyt és agyat jellemzően mechanikus rendszerekben használják az alkatrészek közötti nyomatékátvitelre, miközben fenntartják a pontos illeszkedést. A tengely bordái illeszkednek az agy megfelelő hornyaihoz, lehetővé téve a forgási teljesítmény hatékony átvitelét.
• Bordás tengelykapcsolók: A bordás tengelykapcsoló két tengelyt köt össze, hogy nyomatékot továbbítson közöttük, miközben kiegyenlíti az enyhe eltéréseket. Ez a tengelykapcsoló rendkívül tartós és hatékony, így alkalmas nagy teljesítményű alkalmazásokhoz. Ezeket a tengelykapcsolókat gyakran használják nehézgépekben, beleértve az építőipari berendezéseket, gyártórendszereket és szélturbinákat.
• Hidraulikus rendszerek: A hidraulikus rendszerekben a bordás tengelyeket hidraulikus szivattyúk meghajtására használják, amelyek a mechanikai energiát hidraulikus energiává alakítják. A bordás tengelyek biztosítják, hogy a nyomaték zökkenőmentesen és hatékonyan átvitelre kerüljön a motorról a szivattyúra. Ezek a bordás csatlakozások különösen fontosak a mobil és ipari hidraulikus alkalmazásokban, például kotrógépekben, rakodógépekben és egyéb hidraulikus gépekben. A pontos beállítás fenntartása mellett javítják a rendszer általános megbízhatóságát és teljesítményét is.
• Bordás tengelyadapterek: A bordás tengelyadaptereket különböző átmérőjű vagy bordás konfigurációjú tengelyek összekapcsolására használják, lehetővé téve a különböző mechanikus alkatrészek kompatibilitását. Ezek az adapterek elengedhetetlenek az egyedi rendszerekben, például speciális ipari gépekben, autóipari rendszerekben vagy robotikában. Egy bordás adapter használata integrálja a rendszer különböző részeit anélkül, hogy jelentős újratervezést igényelne, növelve a rugalmasságot és csökkentve a költségeket.

A bordástengelyek ezen fejlett, különféle konfigurációjú alkalmazásai kiemelik fontosságukat a hatékony, pontos és megbízható nyomatékátvitel biztosításában számos iparágban.

Anyagok és Gyártási Hossz

A bordástengelyek különféle anyagokból készülhetnek, az alkalmazási követelményektől, például a terheléstől, a kopásállóságtól és a környezeti feltételektől függően. A bordástengelyek és hüvelyek gyakran C40-es acélból készülnek, de rozsdamentes acél kivitelben is elérhetők, ha a környezet fokozott korrózióállóságot igényel. A szabványos gyártási hossz 1 méter és 2 méter, amelyek szükség esetén rövidíthetők.

A Bordástengelyek Gyártási Folyamatai

A bordás tengelyek gépi feldolgozása több lépésből áll, beleértve a tervezést, a megmunkálást, a hőkezelést és a befejezést.

1. Tervezés: A bordás tengely kialakítása az illeszkedő komponens követelményein alapul, mint például a nyomaték- és teljesítményigény, a tengely átmérője és a forgási sebesség.
2. Megmunkálás: A bordás tengely megmunkálása eszterga- vagy marógépen történik, olyan forgácsolószerszám segítségével, amelyet úgy alakítanak ki, hogy illeszkedjen a bordás profiljához. A megmunkálási folyamat eltávolítja az anyagot a tengelyről, hogy létrehozza a hornyokat, amelyek illeszkednek az illeszkedő alkatrészbe.
3. Hőkezelés: A megmunkálás után a bordás tengelyt hőkezelési eljárásnak vethetik alá, hogy javítsák szilárdságát és tartósságát. A hőkezelés magában foglalhatja a tengely felmelegítését egy meghatározott hőmérsékletre, majd olajban vagy vízben történő lehűtését, hogy megkeményedett felületi réteget hozzon létre.
4. Befejezés: A bordás tengelyt a megmunkálási folyamat során visszamaradt sorja vagy durva él eltávolításával lehet befejezni. A tengely polírozható vagy sorjázható, hogy sima felületet hozzon létre, amely minimálisra csökkenti az illeszkedő alkatrész kopását.

A fentieken túlmenően számos speciális megmunkálási eljárás létezik, amelyekkel bordás tengelyeket gyártanak:

• Üregelőmarás: A üregelőmarás során egy többfogú vágószerszámmal távolítják el az anyagot a munkadarvról, így nagy pontosságú bordásprofilokat hoznak létre. Precíziójának és hatékonyságának köszönhetően ideális nagy volumenű gyártáshoz.
• Lefejtőmarás (Hobbing): A lefejtőmarás során egy forgó szerszámot, úgynevezett lefejtő marót alkalmaznak, amely folyamatos fogásvétellel vágja a bordásprofilt a munkadarabba. Kiválóan alkalmas összetett bordásprofilok előállítására, és gyakran használják fogaskerekek és tengelyek gyártásában.
• Alakítás (Shaping): Az alakítás során egy oda-vissza mozgó vágószerszámmal hoznak létre bordás profilokat a munkadarapon. Ez az eljárás sokoldalú és hatékony mind belső, mind külső bordák esetén, így alkalmas egyedi és közepes méretű gyártási sorozatokhoz.
• Marás: A marás forgó marót használ az anyag eltávolítására és a hornyolt profilok kialakítására. Rugalmasságot kínál különféle bordás formák létrehozásában, és prototípusokhoz, valamint kis és közepes gyártási sorozatokhoz használják.
• Elektromos szikraforgácsolás (EDM): Az EDM elektromos kisüléseket használ az anyag leválasztására a munkadarvról, lehetővé téve a nagy pontosságú és összetett bordás formák létrehozását, különösen kemény anyagokban. Ezenkívül gyakran használják nagy pontosságú és repülőgépipari alkalmazásokban.
• Esztergálás: Az esztergálás a munkadarab álló forgácsolószerszámmal szembeni forgatását jelenti külső bordák és hengeres alakzatok kialakításához. Hatékony egyszerű bordásprofilok előállítására, és prototípus- és gyártási környezetben egyaránt használják.
• Köszörülés: A köszörülés során csiszolókorongot használnak a bordás tengelyek pontos méreteinek és sima felületeinek eléréséhez. Gyakran használják simító eljárásként nagy pontosságú alkalmazásokhoz, ahol szigorú tűrések és kiváló minőségű kidolgozás szükséges.

Szilárdsági Paraméterek és Méretezés

A bordástengely-kötést felületi nyomásra kell méretezni és nyírásra ellenőrizni. Ennek megfelelően számítsuk ki bordástengelyt terhelő felületi nyomást és számítsuk ki az ébredő nyírófeszültséget, majd vessük össze a megengedett maximális nyírófeszültséggel. A továbbiakban, behelyettesítéshez használhatjuk a Nmm-es alakot, így MPa-t fogunk kapni végeredményül, tehát a kötés megfelel az adott terhelési körülményeknek.

Bordás vs. Reteszes Tengelyek

A bordás tengelyek és a reteszes tengelyek egyaránt forgó alkatrészek közötti nyomatékátvitelre szolgálnak, de eltérő kialakításúak és alkalmazási jellemzőkkel rendelkeznek.

Bordás tengelyek

Amint azt korábban említettük, a bordás tengelyek hosszukban hornyok vagy bordák sorozatával rendelkeznek, amelyek illeszkednek az illeszkedő alkatrész megfelelő hornyaihoz. Ez a kialakítás lehetővé teszi a hatékony nyomatékátvitelt, miközben kismértékű eltéréseket és axiális mozgást is elvisel. A bordás tengely és az illeszkedő alkatrész közötti megnövelt érintkezési felület segít a nagyobb nyomatékterhelések kezelésében, és biztonságos, pontos illeszkedést biztosít. Ezáltal a bordás tengelyek ideálisak nagy nyomatékú és precíziós alkalmazásokhoz, például autóipari hajtásláncokhoz és repülőgépipari rendszerekhez.

Reteszes tengelyek

A reteszes tengelyek ezzel szemben egy reteszhoronnyal - egy a tengelybe vágott résszel - és egy ehhez a résbe illeszkedő retesszel vannak ellátva. A retesz rögzíti a tengelyt és az illeszkedő alkatrészt, megakadályozva a relatív elfordulást és megtartva a rögzített helyzetet. Bár egyszerűbbek és költséghatékonyabbak, a reteszes tengelyek nem veszik fel olyan hatékonyan az axiális mozgást vagy az eltolódást, mint a bordás tengelyek. Ezenkívül jellemzően olyan alkalmazásokban használják őket, ahol mérsékelt nyomaték elegendő, és a pontos beállítás fenntartható.
