Az Opel Corsa C tulajdonosok számára gyakran felmerülő kérdés, hogy hol található a biztosítéktábla és a relék kiosztása. Míg a biztosítékokat általában megtalálhatjuk a szervízkönyvben, a relék elhelyezkedéséről és funkcióiról kevesebb információ áll rendelkezésre. Jelen útmutató segít eligazodni az Opel Corsa C elektromos rendszerének ezen fontos elemei között.

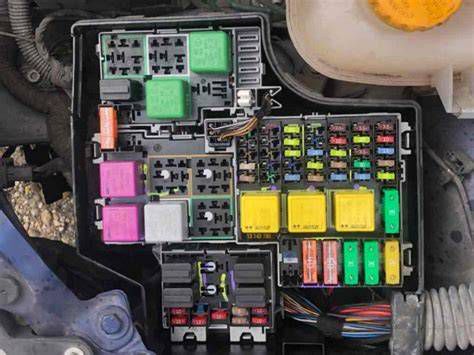

A biztosítékok az Opel Corsa C modellekben
Az Opel Corsa C esetében a biztosítékok helyzete általában a szervízkönyvben részletesen dokumentálva van, így a legtöbb felhasználó könnyen megtalálja a szükséges információkat a biztosítékok azonosításához és cseréjéhez. Fontos megjegyezni, hogy egyes elektromos áramkörök több biztosítékkal is védettek lehetnek, ami bonyolultabbá teheti a hibakeresést. Amennyiben egy adott funkció nem működik, érdemes több kapcsolódó biztosítékot is ellenőrizni.
Fontos megjegyezni, hogy egyes kézikönyvek, például a Meriva modellekre vonatkozók, nem tartalmaznak részletes információt a biztosítékdobozban lévő biztosítékok elhelyezkedéséről. Mindig a jármű specifikus kézikönyvére támaszkodjunk.
Relék és azok elhelyezkedése

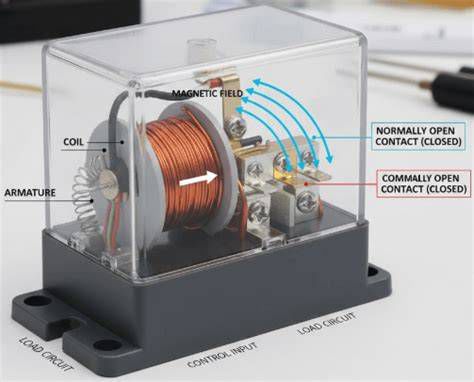

A relék, amelyek az autó különböző elektromos rendszereit vezérlik, gyakran rejtettebb helyeken találhatók, mint a biztosítékok. A relék kiosztása egy speciálisabb feladat, amelyhez gyakran szükség van részletesebb rajzokra vagy tapasztalatra.
Példa az AC-relé elhelyezkedésére

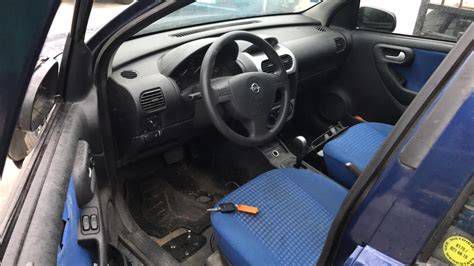

Az AC (klímakompresszor) relé jellemzően az A oszlop tövében, a kesztyűtartó alatti polc vonalában helyezkedik el. A hozzáféréshez le kell venni a polcot és az oldalfal borítását. Ezen a területen általában két vagy több relé található, amelyek közül emlékezetünk szerint a lila színű az AC relé. Ez a tájékoztatás sokat segíthet a relék beazonosításában és cseréjében.
Relék kiosztása és funkcióik
A pontos relékiosztás megállapításához előfordulhat, hogy szükség van a jármű motorkódjára, mely alapján az Autodata vagy hasonló adatbázisok részletes információt nyújthatnak. Az alábbi táblázatban néhány gyakori relé és azok kijelölése látható:
| Működő áramkör | Relé kijelölése |
|---|---|
| Bal fordulatszám-átalakító modul érzékelő | A119LK |
| Klíma kompresszor | K5 |
| Motorvezérlő rendszer (ECM) | K26 |
| Radiátor ventilátor | K30A |
| Radiátor ventilátor | K30V |
| Üzemanyag szivattyú | K34 |
| Ködlámpa | K39 |
| Tompított fényszóró | K43 |
| Távolsági fényszóró | K45 |
| Fényszóró tisztító | K46 |
| Kürt | K47 |
| 15-ös terminál | K50 |
| Indító | K61 |
| Bal oldali irányjelző | K66L |
| Jobb oldali irányjelző | K66R |
| Lopásgátló riasztó sziréna | K67 |
| Ablaktörlők (1. szakasz/intervallum mód) | K69A |
| Ablaktörlők (2. szakasz) | K69V |
