Az ABS (Blokkolásgátló Fékrendszer) egy alapvető biztonsági funkció a modern autókban, amely megakadályozza a kerekek blokkolását hirtelen fékezéskor, ezáltal fenntartva a kormányozhatóságot és csökkentve a fékutat. A Skoda Octavia 2 modellekben is megtalálható ez a rendszer, melynek megértése és karbantartása kulcsfontosságú a biztonságos üzemeltetéshez.
Az ABS rendszer számos komponenst foglal magában, amelyek összehangoltan működnek a fékhatás optimalizálása érdekében. Ezek közé tartozik az ABS vezérlőegység, a kerékfordulatszám-érzékelők, az ABS hidraulikus egység és a fékfolyadék tartály. Az ABS kapcsolási rajz (rajz) kulcsfontosságú dokumentum a rendszer diagnosztizálásához és javításához.
Az ABS Rendszer Fő Alkatrészei az Octavia 2-ben
Az Octavia 2 ABS rendszere a következő főbb komponensekből áll:
- ABS Vezérlőegység (ECU): Ez az agya a rendszernek, amely feldolgozza a kerékfordulatszám-érzékelőktől érkező adatokat és ennek alapján vezérli a hidraulikus egységet.
- Kerékfordulatszám-érzékelők: Minden keréknél elhelyezett szenzor, amely méri az adott kerék forgási sebességét és továbbítja az információt az ECU-nak.

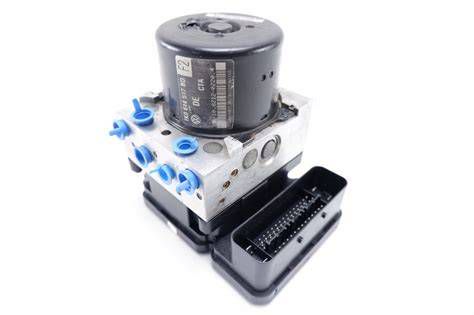

- ABS Hidraulikus Egység: Szelepekből és egy szivattyúból áll, amelyek képesek szabályozni az egyes kerekekhez jutó féknyomást. Ez a beavatkozó szerv, amely a blokkolásgátlást fizikailag végrehajtja.
- Fékfolyadék Tartály: A fékrendszer folyadékellátását biztosítja.
- Főfékhenger: A pedál lenyomásakor generálja a féknyomást.
Ezen alkatrészek közötti elektromos kapcsolatokat és vezérlési útvonalakat mutatja be az ABS kapcsolási rajz.
Az ABS Kapcsolási Rajz Jelentősége
Az ABS kapcsolási rajz egy diagram, amely vizuálisan ábrázolja az ABS rendszer elektromos áramköreit és komponenseit. Ez a rajz elengedhetetlen a következő esetekben:
- Diagnosztika: Hibakódok esetén a rajz segítségével könnyebben beazonosíthatók a vezetékezési problémák, a szenzorok meghibásodása vagy a vezérlőegység hibái.
- Javítás és Karbantartás: Ha egy alkatrész cserére szorul, a rajz mutatja meg a pontos csatlakozási pontokat és a kábelezés útvonalát.
- Hibakeresés: Egy konkrét elektromos hiba esetén, például szakadás vagy zárlat, a rajz segít a gyors és pontos hibakeresésben.
A rajzok gyakran tartalmazzák az egyes vezetékek színkódjait, a csatlakozók pin-kiosztását és az alkatrészek elhelyezkedését, ami nagyban megkönnyíti a szerelők munkáját.
Ismerkedjen meg a blokkolásgátló fékrendszerrel (ABS)!
Gyakori ABS Hibák és Diagnosztika
Az Octavia 2 modellekben is előfordulhatnak az ABS rendszerrel kapcsolatos hibák. Ezek a hibák általában az ABS visszajelző lámpa kigyulladásával jeleznek a műszerfalon.
Jellemző hibák:
- Kerékfordulatszám-érzékelő meghibásodása: Ez az egyik leggyakoribb probléma. Az érzékelők szennyeződhetnek, sérülhetnek, vagy a kábelezésük megszakadhat.
- ABS vezérlőegység hibája: Az ECU meghibásodása komolyabb, drágább javítást igényelhet.
- Hidraulikus egység problémák: Szelepek beragadása vagy a szivattyú meghibásodása.
- Vezetékezési problémák: Korrózió, szakadás vagy rövidzárlat a kábelekben.
A diagnosztika során egy OBD-II szkennerrel kiolvashatók a hibakódok, amelyek segítenek behatárolni a probléma forrását. Azonban a hibakód önmagában nem mindig elegendő; a kapcsolási rajz segítségével lehet ellenőrizni az egyes alkatrészek áramellátását és a jelátvitelt.
Hol Található Meg az Octavia 2 ABS Kapcsolási Rajza?
Az Octavia 2 ABS rendszerének részletes kapcsolási rajzai általában a gyártói szervizelési kézikönyvekben, a hivatalos Skoda műhelydokumentációkban (pl. ELSAWin), vagy online autószerelési adatbázisokban találhatók meg. Ezek a források általában térítés ellenében érhetők el, de kulcsfontosságúak a precíz hibaelhárításhoz.
