A biztosítékok elengedhetetlen részei minden elektromos berendezésnek, hatékonyan védve azokat a rövidzárlat, túláram és túlterhelés okozta károktól. Ezek az apró, de annál fontosabb alkatrészek megtalálhatók épületgépészeti rendszerekben, járművek elektromos hálózatában, valamint elektronikai és háztartási készülékekben egyaránt. Nehéz elképzelni az áramkörök és a terhelések hatékony védelmét anélkül, hogy az áramkört túlzott áram esetén megbontanánk.
A biztosítékok különféle típusokban léteznek, amelyek eltérnek egymástól kivitelükben, teljesítményükben és felhasználási területükben. A leggyakrabban használt biztosítékok közé tartoznak a hőbiztosítékok, a maradékáram-védő kapcsolók, a gépjármű-biztosítékok, a PTC-vel visszaállítható biztosítékok, az SMD-biztosítékok, valamint az ipari és miniatűr biztosítékok. Mindegyiknek az a fő feladata, hogy túláram esetén megszakítsa az elektromos áramkört.
Alapvető alkotóelemük egy fémdrót vagy szál, amely túlzott áram hatására megolvad, ezáltal szakítva meg az áramkör folytonosságát. Az olvadást okozó áram nagysága és az olvadáshoz szükséges idő közötti kapcsolatot a biztosíték olvadási idő-áram jellemzői adják meg. A válaszidőtől függően a biztosítékokat késleltetett és gyors működésű típusokra oszthatjuk.
A leggyakoribb biztosítéktípusok
Hőbiztosítékok
A hőbiztosítékokat arra tervezték, hogy megszakítsák az áramkört, ha a hőmérséklet veszélyes szintet ér el. Elsősorban terhelések védelmére szolgálnak a rendszer túlzott hőmérséklete által okozott károkkal szemben. A hőbiztosítékok egy kis olvadó szál megolvadásával szakítják meg az áramkört, ezáltal felszabadítva egy rugós mechanizmust és elválasztva az érintkezőket. A piacon sok olyan hőbiztosíték található, amelyeknek a leválasztási hőmérséklete nagyon széles skálán mozog, ez 72 és 257°C között változik. A hőbiztosítékok különféle típusúak lehetnek. A leggyakrabban használt hőbiztosítékokban egy olvadó láncszem (pellet) olvad meg, amikor egy adott áram áthalad rajta. Léteznek bimetál hővédő biztosítékok is, amelyekben a bimetál egy adott irányba hajlik, ha felmelegszik, ezzel leválasztva az áramot. Amikor a biztosíték lehűl, a bimetál visszaáll az előző állapotába, és újra bekapcsolja az áramkört. A bimetál biztosítékokat többek között elektromos vízforralókban használják.

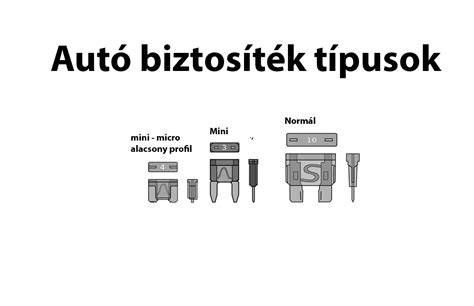

Gépjármű-biztosítékok
A gépjármű-biztosítékok esetében a biztosíték tetején két penge található. A kisméretű biztosítékok mérésekor, mindkét fémvégére mérőszondát helyezünk. A biztosítékházak elülső részén speciális mélyedések helyezkednek el, amelyek lehetővé teszik az áramkör folytonosságának mérését.
DIAZED és NEOZED biztosítékok (D-rendszer)
A DIAZED elnevezésű olvadóbiztosító-család Siemens által lett kifejlesztve Németországban. Ez a rendszer az Edison-menetes foglalatba illeszthető, biztonságosabbá téve a betétcserét. A DIAZED és a NEOZED rendszer együttesen alkotja hivatalosan a D-rendszert. Bár szakmai körökben D-rendszer alatt továbbra is csak a DIAZED-et értik általában, és attól megkülönböztetésül a NEOZED-et D0-nak hívják. Mindkettőnek több méretsora van. Előbbit római (I, II, III, IV, V), utóbbit arab (01, 02, 03) számokkal jelölik.
C-rendszerű biztosítékok
A C-rendszerű betéteket az energiaátvitelben alkalmazzuk. Ez az egyik legegyszerűbb alakú eszköz: szabályos henger kerámiacső két végén teljesen szimmetrikusan lezárva fémsapkákkal.
NH biztosítékok (Niederspannungs Hochleistungs)
Az NH rendszer kisfeszültségű, nagyteljesítményű védelmi eszközökről van szó, amelyek 1000 V-nál nem nagyobb névleges feszültségű és jellemzően 100 kA zárlati megszakítóképességűek. Az NH betétek kerámia teste csőszerű, de jellegzetesen hasáb alakú. A lezáró szerelvények fémlapok, amelyeket csavarok rögzítenek. Ezekhez csatlakozik az érintkezőkés, valamint az ugyancsak fém kiemelő fül.
HH biztosítékok (Hochspannung-Hochleistungs)
A középfeszültségen, 1000 V felett, de jellemzően a 3-tól 36 kV-ig terjedő névleges feszültségen működő, kb. 63-20 kA zárlati áram megszakítására alkalmas biztosítók. Ezek a legméretesebb biztosítékok, amelyeket nagyfeszültségű hálózatokban alkalmaznak.
Hogyan teszteljük a biztosítékot?

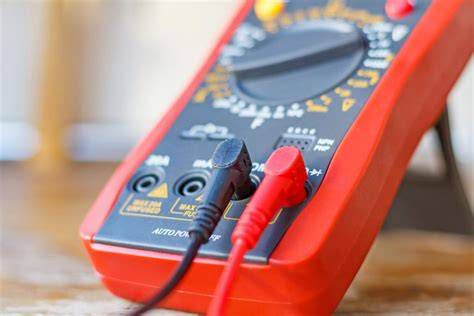

Amikor egy biztosíték kiég, azzal lekapcsolja az áramkört. Ennek ellenőrzésére a legegyszerűbb módszer egy multiméter használata. Állítsa a multimétert folytonosság módba. Csatlakoztassa a mérővezetékeket a multiméterhez - a pirosat a VΩmA aljzatba, a feketét a negatívba (COM aljzatba).
Érintse a két mérőszondát a vizsgálandó biztosíték két csatlakozójához. A biztosíték típusától függetlenül a mérési eljárás ugyanaz. Ha az áramkör folytonos, a kapott értéknek alacsony ellenállási értéknek kell lennie (nullához közeli). A biztosíték kiégésekor a mérő végtelen ellenállást, semmit vagy akusztikai és/vagy fényjelzéssel kísért vezetékhibát jelez.
How to Check For Bad Fuses With A Multimeter
A kiégett biztosítóbetétet ki kell cserélni egy újra, amely ugyanolyan paraméterekkel és idő/áram jellemzőkkel rendelkezik. Ha más elemek is megsérültek, a teljes biztosítékot ki kell cserélni.
A termikus biztosítékon átfolyó áramot a folytonosság üzemmódra beállított multiméterrel is ellenőrizni kell. A biztosítékhoz hasonlóan, mérőszondákat kell alkalmazni a biztosíték két vezető érintkezőjén, ellenőrizve, hogy a mért érték alacsony-e. Ha a mérőműszer nem jelez vezetést (nincs hangjelzés vagy magas ellenállás), a biztosíték valószínűleg kiégett.
A kerámia biztosítékok általában kvarchomok töltettel rendelkeznek, amely megakadályozza az ív kialakulását. Kiégésük szabad szemmel nem mindig látható - ezért szükséges a tesztelő használata. A kerámia burkolat mikrorepedései vagy szennyeződései a szigetelési teljesítmény romlásához vagy helyenkénti túlmelegedéshez vezethetnek.
| Biztosítéktípus | Fő funkció | Tipikus alkalmazás | Tesztelési módszer |
|---|---|---|---|
| Hőbiztosíték | Hőmérséklet-védelem | Elektronikai alkatrészek, háztartási gépek | Multiméter (folytonosság) |
| Gépjármű-biztosíték | Túláramvédelem járművekben | Autóelektronika | Multiméter (folytonosság a csapokon/mélyedéseken) |
| DIAZED/NEOZED (D-rendszer) | Túláramvédelem épületekben | Villamos hálózatok | Multiméter (folytonosság) |
| C-rendszerű | Energiaátvitel | Ipari rendszerek | Multiméter (folytonosság) |
| NH rendszer | Nagy teljesítményű túláramvédelem | Ipari elosztótáblák, transzformátor állomások | Multiméter (folytonosság) |
| HH rendszer | Nagyfeszültségű túláramvédelem | Középfeszültségű hálózatok | Multiméter (folytonosság) |
