A légrugós futómű: Előnyök, működés, hibák és karbantartás

A légrugózás egyre népszerűbb megoldássá válik az autóiparban, legyen szó személyautókról, haszongépjárművekről vagy lakóautókról. Az érdeklődés növekedésével párhuzamosan sok kérdés merül fel az autósok részéről a működéssel, megbízhatósággal, karbantartással és költségekkel kapcsolatban. Mivel a légrugós rendszerek eltérnek a hagyományos rugózási technológiáktól, nem csoda, hogy sokan bizonytalanok vagy kíváncsiak a részletekre. Ebben a cikkben a leggyakoribb kérdéseket vesszük sorra, és igyekszünk közérthető válaszokat adni rájuk. A célunk az, hogy segítséget nyújtsunk a döntésekhez és a problémák megelőzéséhez.

Mi is az a légrugós futómű és hogyan működik?

A légrugó olyan felfüggesztési elem, amely acélrugó helyett sűrített levegő segítségével tartja és szabályozza a jármű magasságát. A rendszer alapját gumiból és textilből készült légtömlők képezik, amelyeket kompresszor tölt fel levegővel. Ez a technológia lehetővé teszi, hogy a jármű mindig optimális magasságban maradjon, akár változó terhelés esetén is. A hagyományos acélrugók nem képesek dinamikusan alkalmazkodni a terheléshez, míg a légrugó igen. Ez nemcsak a kényelemre van hatással, hanem a vezethetőségre és a biztonságra is. További előnye, hogy a légrugós rendszer elektronikusan vezérelhető, így különféle üzemmódok állíthatók be. A modern rendszerek például automatikusan leeresztik az autót nagy sebességnél, hogy csökkenjen a légellenállás.

A légrugós futómű napjaink egyik legkifinomultabb futómű-technológiája, amelyet elsősorban prémium személyautókban alkalmaznak. A rendszer képes automatikusan alkalmazkodni a terheléshez, a sebességhez és bizonyos modelleknél a kiválasztott vezetési módhoz is. A rendszer több egymással szorosan együttműködő alkatrészből áll. A légrugók biztosítják a rugózást, a kompresszor állítja elő a szükséges sűrített levegőt, a szeleptömb szabályozza a levegő elosztását az egyes kerekek között, míg a szintérzékelők folyamatosan figyelik a karosszéria magasságát. Érdekesség, hogy a légrugó, a légrugós felfüggesztés szinte egyidős az automobillal, hiszen William W. Humphreys amerikai feltaláló már 1901-ben szabadalmat kapott légrugós jármű találmányára.

A légrugózás fejlődése és alkalmazása

A légrugózás egykor a prémium szegmens kiváltsága volt, de ma már sokféle járműtípusban előfordul. Először a luxuslimuzinokban és SUV-kben jelent meg, ahol a kényelem volt az elsődleges szempont. Ma már azonban haszongépjárművek, kisbuszok, lakóautók és egyes középkategóriás modellek is elérhetők légrugós rendszerrel. A teherszállításban kulcsfontosságú szerepet játszik, mert a terhelés gyors változása mellett is stabil marad a karosszéria. Lakóautóknál a kényelmes utazás és a parkolás alatti vízszintesítés a fő előny.

Vannak olyan tuning megoldások is, amelyekkel hagyományos autókat lehet utólag légrugós rendszerré alakítani. Ezek főként az esztétikai tuning kedvelőinek körében népszerűek, mivel lehetővé teszik az autó látványos süllyesztését vagy emelését. Cikkünkben a Bilstein saját fejlesztésű gyártmányaival - a légrugókkal és a légrugós felfüggesztési modulokkal (LFM), annak félaktív és skyhook intelligenciájú aktív változataival ismerkedünk meg. A Bilstein mint az autógyártók első beszállítója, és mint a pótalkatrészpiac szereplője, 1988 óta a ThyssenKrupp AG Automotive Technology részeként kutat, fejleszt és gyárt. Ma ThyssenKrupp Bilstein GmbH. Az első légrugó alkalmazások a személygépkocsiknál a 60-as évek elején a Mercedesnél kezdődtek. Leggyakrabban az acél és a légrugók kombinációival találkozunk.

A VW Passatot már 1989 után elektronikus szintszabályzással ellátott légrugós futóművel is lehetett rendelni. Ez még akkor nem volt széria kialakítás. A terhelésétől függetlenül a felépítmény magasságát ez a rendszer automatikusan előre meghatározott helyzetben tartja. A gáztöltésű lengéscsillapítóra szerelik fel a segédtérrel is ellátott, gördülőmembrános légrugót. A légrugókat egy kis méretű, a csomagtérben elhelyezett, villanymotorral hajtott kompresszor látja el sűrített levegővel. A levegő szállítása 30 l/perc, 15 bar nyomás esetén. A rendszer üzemi nyomását a szabályozó egység 13 bar-ra állítja be. Egy biztonsági szeleppel is ellátják az egységet. A villanymotor áramkörét a túlterheléstől egy áramkör védi, mely 120C hőmérséklet felett kikapcsol, és csak a kompresszor lehűlése után kapcsol vissza. A szabályzó elektronika és a kapcsoló, mellyel a különböző üzemállapotokat lehet kiválasztani a kompresszorral egy kompakt egységet alkot.

Az egyes feladatok ellátása mechatronikai egységekkel valósul meg legyen az akár az energia ellátás, vagy a működési paraméterek beállítása, illetve a szintszabályozás. Az mechanikus kapcsolatot nélkülöző, induktív érzékelő vasmagja maga a futóműre szerelt lengéscsillapító, melyet egy tekercs vesz körül. Csak a baloldali lengéscsillapítót látják el ezzel a szintérzékelővel. Az elektronika folyamatosan figyeli az érzékelő induktivitását. A terhelés növekedésével a lengéscsillapító beljebb kerül a tekercs belsejébe és nő az induktivitása. Ezért az elektronika növeli a nyomást, ha kell, bekapcsolja a kompresszort.

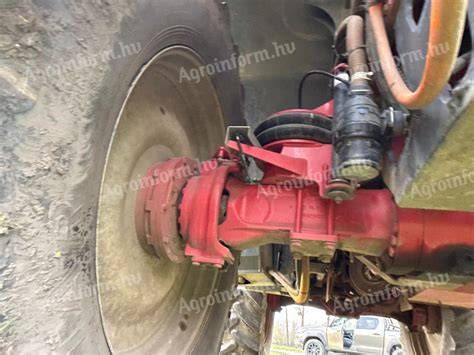

A BPW légrugó rendszerek - Teherautókra optimalizálva

A BPW légrugó kpl. 941MB komplett megoldás a futómű komfortjának, stabilitásának és terhelésbiztonságának javítására. Ha fontos a simább haladás, a kisebb rezgés és a rakomány védelme, ez a teherautó alkatrész kiváló választás szervizeknek és fuvarozóknak egyaránt. A légrugó beépítése szakszerű szerelést igényel. Cserénél mindig ellenőrizze a csatlakozási pontokat, a tömítéseket és a rendszer állapotát. Ideális kamionsofőröknek, fuvarozó cégeknek és szervizeknek, akik megbízható kamion felszerelés vagy kamionos eszköz után keresnek. Ez egy komplett cserealkatrész-készlet, amely megbízható megoldást nyújt légrugó csere esetén.

A légrugós futómű előnyei és a menetkomfort

A légrugós rendszer egyik legnagyobb előnye a kényelem. A rendszer képes kisimítani az úthibákat, és stabil utazást biztosítani még rossz minőségű utakon is. Emellett a terhelésfüggetlen magasságszabályozásnak köszönhetően a jármű mindig optimális pozícióban van, ami javítja a biztonságot és a vezethetőséget. Az állítható magasság különösen hasznos lehet, ha meredek felhajtón kell áthaladni, vagy ha alacsony parkolóba kell beférni. A hosszú távú utazások során kisebb lesz a fáradtság, mert kevésbé rázza meg az utasokat az útfelület. A dinamikusan vezérelhető rendszer sportos vagy komfortos beállításokat is lehetővé tesz. A jármű értéke is magasabb lehet egy jól működő légrugós rendszerrel, különösen prémium kategóriában. A tuningolás szerelmesei számára látványos megjelenést biztosít, a praktikus felhasználók pedig a funkcionalitást élvezhetik.

Az egyik legfőbb célkitűzés a menetkomfort. Ezen a kifejezésen azt értjük, hogy menet közben az útegyenetlenségeket a vezető és az utasok egyáltalán nem érzékelnek, mint lengéseket, vagy rezgéseket. Ennek érdekében a kerekek függőleges irányban előre definiált módon ki tudnak térni. A másik kiemelten fontos szempont a menetbiztonság. Ez alatt azt értjük, hogy menet közben a kerekeknek előre meghatározott módon olyan helyzetben kell lenniük, hogy képesek legyenek az ébredő erőket (pl. oldalvezető erőt, fékező, vagy vonóerőt) biztonságosan átvinni az útfelületre.

A kényelem szempontjából a lágy rugózás kedvező, de ennél a kocsiszekrény terhelésének kis változása (pl. csomagok elhelyezése) nagy rugóelmozdulást okoz. Lineáris karakterisztikájú rugónál a deformáció egyenesen arányos a terhelés tömegével. Progresszív rugót alkalmazva lassabban nő az alakváltozás a terheléstől függően. Állandó felépítmény magasságot (pl. rakodásnál) csak szintszabályozással lehet megvalósítani. A légrugó alkalmas a leginkább a karakterisztika menet közbeni egyszerű megváltoztatására például segédkamra hozzá és lekapcsolásával. A légrugózás másik előnye, hogy viszonylag egyszerűen megvalósítható a szintszabályozás a nyomás változtatásával.

Lengéscsillapítás és stabilizátorok szerepe

A gépkocsi kerekei és a kocsiszekrény közé a minél komfortosabb utazás érdekében rugókat szerelnek. A fúvott gumiabroncsok rugalmassága is ezt a célt szolgálja, de önmagában nem tudják a komfort igényeket kielégíteni. Az utasok kényelmét az ülések rugózása tovább fokozza. A rugózás révén a gépkocsi több tömegű lengő rendszerré válik. Menet közben, amikor a gépkocsi kereke az útfelület mélyedésein, vagy kiemelkedésein gördül át, a kerekek és a karosszéria is lengéseket végeznek. Ha a kerék felfelé mozdul, összenyomja a rugót, ezért a rugóerő felfelé gyorsítja a kocsiszekrényt. A kirugózáskor során csökken a rugóerő és lassul a karosszéria, majd eléri a felső holtpontot. A rugóerő csökkenésekor a nehézségi erő a karosszériát függőlegesen felfelé gyorsítja, és áthalad a nyugalmi helyzeten. Ennek során a rugó összenyomódik, a létrejövő rugóerő a karosszéria mozgását az alsó holtpontig lefékezi. A felsőtől az alsó holtpontig tartó utat a lengés amplitúdójának nevezik. Ez a mozgásfolyamat addig ismétlődik, ameddig a rugó és a kerékfelfüggesztés elemeinek belső súrlódása és a beépített lengéscsillapító a mozgási energiát hővé alakítja. A lengéscsillapítók a lengésszámot nem befolyásolják, csak be- és kirugózás számára jelentenek ellenállást, aminek következtében az amplitúdó csökken.

A rugózás miatt kialakuló kellemetlen hatások közé sorolandó, hogy vízszintes irányú erő következtében a jármű megbillen, megdől. Ez történik kanyarodáskor, amikor a centrifugális erő hatására a karosszéria kifelé billen, valamint amikor a jármű gyorsításkor hátul, illetve fékezéskor elől lesüllyed (bólintó mozgás). Kanyarodáskor a gépkocsi tömegközéppontjában ható centrifugális erő nyomatéka megbillenti a kocsiszekrényt. Az oldal irányú dőlés csökkentésére építik be a stabilizátort. Ezt a feladatot többnyire torziósrugó látja el, mely a karosszéria dőlési szög merevségét növeli. A stabilizátor a kerékterhelések változtatása révén befolyásolja a gépkocsi önkormányzási tulajdonságát. Ha például elöl merevebb a stabilizátor, az a gépkocsi alulkormányzási hajlamát növelni fogja. Ha pedig hátulra kerül merevebb a stabilizátor, inkább túlkormányzottá fog válni a gépkocsi. Ha kanyarodáskor a belső kerekek terhelése csökken, ezzel az oldalvezető erő is csökken, ezért kis tapadási tényező esetén a gépkocsi kisodródhat.

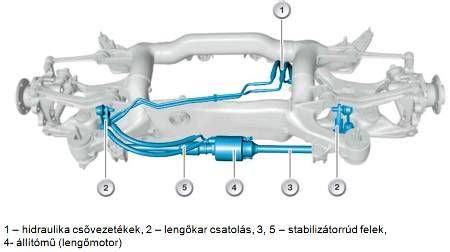

A személygépkocsiknál eddig alkalmazott legtöbb aktív stabilizátor hidraulikával működik. Az utóbbi évtizedekben a SUV (Sport Utility Vehicle) és a terepjárók egyre kedveltebbé váltak és egyre többet adnak el belőlük. Ugyanolyan jól kell teljesíteniük terepen, is legalább úgy, mint közúton. A terepjáró képesség fokozása érdekében a nagyobb hasmagasság miatt feljebb került az autó tömegközéppontja és az ülések is. Nem engedhető meg azonban, hogy menet közben billegjenek, imbolyogjanak. Ezért ez a járműkategória nagy figyelmet igényel a futómű fejlesztőktől. A szilárd burkolatú úton „feszes rugózás” szükséges egy megfelelően erős csillapítással együtt.

A Tyssenkrupp Automotive Mechatronics új fejlesztése hatékonyan köti össze a terepen és közúton történő autózást. Az új stabilizátort a VW és a Porsche együttműködésében létrehozott luxusterepjáróba építették be először. Ez főleg kanyarmenetben lényeges, mert a centrifugális erő jelentős oldal irányú dőlést okozhat. Ekkor a stabilizátor két felét a beavatkozó egység segítségével összekapcsolja az elektronika. Ezzel az Off-Road Stabilisator System-el (ORS System) rendelhető a Porsche Cayenne. Az alkalmazott hidraulikarendszer előnye, hogy a villanymotorral hajtott fogaskerekes olajszivattyú csak akkor kapcsol be, amikor a nyomás az előírt érték alá csökken. Egyébként a nyomástárolók biztosítják az energia ellátást. A szivattyúházra szerelik a szelep egységet. A teljes hidraulika rendszert a gépkocsi hátuljába szerelik be. Az aktív stabilizátor nyitónyomása 110 bar. A szivattyú addig működik, amíg a rendszer el nem éri a 145 bar-t és a nyomástároló is feltöltődik.

Ennek a beavatkozó egysége egy olyan hidraulikus állítómű, amely közvetlenül csavaró nyomaték kifejtésére alkalmas. A stabilizátor egyik fele, a belső, a házhoz képest elforduló részhez kapcsolódik, a másik fele pedig a házhoz. Így a kocsiszekrény billenése előtt már az ellen ható aktív nyomaték hozható létre. A Teneco Vállalat három hasonló aktív stabilizátor rendszert fejlesztett ki, melyeket a H2, XX, RFS nevekkel különböztetnek meg egymástól. Ezek a konstrukciók úgy képzelhetők el, mintha a stabilizátor rúdját kettévágták volna. A különböző átmérőjű két rész egymásba illeszkedik és egymáshoz képest el tud forogni. A stabilizátor két végének egymáshoz képesti elfordulásakor a dugattyú a hengerben elmozdul. A henger azonban olajjal fel van töltve, így amikor a szelepek zárva vannak a folyadék zárt térbe kerül és ez megakadályozza a stabilizátor felek egymáshoz képesti elfordulását. A teljes hidraulikus egység merev testként viselkedik. Ilyenkor olyanná válik, mint egy hagyományos stabilizátor. Nyitott szelepeknél viszont a folyadék szabadon áramolhat, ezért a stabilizátor mindkét vége elmozdulhat. Egy elektronikus szabályzó rendszer gondoskodik arról, hogy a munkahenger olajterei mindig a pillanatnyi helyzetnek megfelelően legyenek nyitva vagy zárva. TENECO Automotive két stabilizátor hengereinek tereit összekötötte. Így a dugattyú alatti és feletti tér között az olaj szabadon áramolhat. Ívmenetben mindkét stabilizátorban ugyanolyan irányú csavaró nyomaték alakul ki, mindkét munkahengerben azonos irányban mozdulna el a dugattyú, de a folyadék nem tud átáramlani egyikből a másikba. A stabilizátor két fele mereven összekapcsolódik, mintha nem is két darabból lenne. Az előző két eseten kívül a valóságban végtelen sokféle kombináció fordulhat elő, mint például kanyarodás terepen, vagy nem egyforma kerék elmozdulások.

A légrugós futómű megbízhatósága és karbantartása

A légrugós rendszerek megbízhatósága az utóbbi években sokat fejlődött, de fontos figyelembe venni, hogy több mozgó és kopó alkatrészt tartalmaznak, mint egy egyszerű acélrugós megoldás. A gumiból készült légtömlők idővel elöregedhetnek, különösen ha gyakran éri őket szennyeződés vagy extrém hőingadozás. A kompresszorok is hajlamosak lehetnek a meghibásodásra, főleg ha túl sokat kell dolgozniuk szivárgás miatt. Az elektronikusan vezérelt szelepek, magasságérzékelők és vezérlőegységek szintén okozhatnak hibát, ha nincsenek megfelelően karbantartva. Ugyanakkor ha rendszeresen ellenőriztetjük és betartjuk a karbantartási ciklusokat, hosszú távon is jól működhetnek. A prémium gyártók eredeti rendszerei akár 10 évig is bírják, míg az utólagos tuningmegoldásoknál gyakrabban előfordulhatnak hibák.

Téli üzem és karbantartás

A légrugós rendszerek kialakítása során a gyártók gondolnak a szélsőséges időjárási viszonyokra is, így elvileg gond nélkül használhatók télen is. Ugyanakkor a fagyos időjárás kihívás elé állíthatja a rendszert, különösen ha víz jutott a rendszerbe, és az megfagy. Ezért fontos, hogy a kompresszorhoz tartozó vízleválasztó vagy szárítószűrő megfelelően működjön. A sózott utak és a nedvesség hosszú távon károsíthatják a gumiból készült légtömlőket és a fém csatlakozókat. Ezért érdemes időnként alvázvédelmet végezni, vagy legalábbis ellenőrizni a rendszer alsó részeit. A téli hideg lassíthatja a rendszer reakcióidejét is, ami főként az automatikus szintszabályozásnál jelenthet gondot. Fontos, hogy rendszeresen ellenőrizzük a nyomásértékeket és a működést, különösen hosszabb utak előtt.

Gyakori hibajelenségek és diagnosztika

Mint minden műszaki rendszer, a légrugózás is kopó alkatrészekből áll. A leggyakoribb meghibásodás a légrugó természetes elöregedése, amikor a gumiharang anyaga idővel elfárad, és apró levegőszivárgás alakul ki. Szintén gyakori a kompresszor meghibásodása, amelyet sok esetben éppen egy szivárgó légrugó túlterhelése okoz. Előfordulhat szeleptömb-hiba, szintérzékelő meghibásodás, valamint a légvezetékek vagy csatlakozások szivárgása is.

A hibák felismerése

• Az egyik leggyakoribb figyelmeztető jel, ha a jármű egyik oldala látványosan lejjebb van, különösen állás után. Előfordulhat, hogy a jármű hátulja vagy eleje „leül”, míg a többi rész normál magasságon marad. Ez szivárgásra vagy légtartály-problémára utalhat.
• 1-3 napos állás után az autó hasmagassága alacsonyabb lesz. Amikor beindítjuk az autót, akkor felemelkedik, és úgy is marad. Valószínű, hogy a légrugó rendszerben nyomásveszteség van. A legvalószínűbb, hogy valamelyik légrugó lyukas. Minél kisebb a lyuk, annál több idő, mire leereszt a rendszer.
• Szintén gyanús, ha a kompresszor gyakran beindul, még akkor is, ha az autó áll. Ez arra utal, hogy a rendszer próbálja pótolni a nyomásvesztést.
• Az autó magassága lemegy, és utána fel sem emelkedik. Valószínű, hogy már nem működik a légkompresszor, és nagyon valószínű, hogy a légrugó rendszerben nyomásveszteség van. Ezért dolgozott folyamatosan a légkompresszor, és ezért mehetett tönkre.

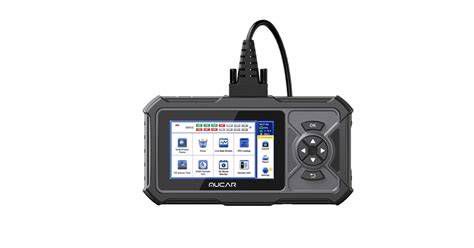

• A műszerfalon megjelenik egy hiba! Mindenképpen szükséges egy diagnosztikai gépre rákötni az autót, és kiolvasni a hibakódokat.
• Rossz úton lassabban haladva, jól hallható koppanást érzékelünk. Át kell vizsgálni a futóművet. Több alkatrész is „felelős” a kopogásért.
• Álló helyzetben az autó magassága érzékelhetően nem egyforma. valamelyik oldal, vagy az eleje, vagy a hátulja lejjebb/feljebb van. Érdemes egy diagnosztikát végrehajtani az autón.
• Az autó magassága hol fenn van, hol pedig lenn. A szintszenzor hibáját a diagnosztikai eszköz kimutatja.
• Ha a rendszer nem reagál a beállításokra, vagy nem emeli-süllyeszti megfelelően az autót, az is hibára utalhat.
• Állítható futóműnél nem tudja állítani a magasságot. Ki kell olvasni a hibakódot a diagnosztikai eszközzel.

Teendők hibafelismerés esetén

• Ha nem egyértelmű, hogy melyik légrugó a lyukas, akkor érdemes leállítás után (lehetőleg sík terepen) megmérni mind a négy keréknél (csak hátsó légrugósoknál elég csak a két hátsó) a sárvédő és a felni pereme közti távolságot. Majd hagyni az autót pár napig (vagy ameddig láthatóan el nem kezd lejjebb menni az autó magassága) és utána ismét megmérni a távolságot.
• Mindenképpen ellenőrizni kell ilyenkor még a relét és a biztosítékot is. Célszerű még ellenőrizni a beszívott levegő csövet is.

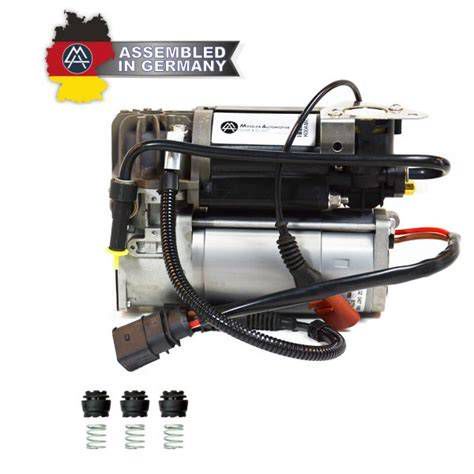

• Első körben mindenképpen a légkompresszort kell cserélni (relével együtt), hogy utána helyre lehessen állítani a nyomást a légrugó rendszerben, és meg lehessen állapítani, hol ereszt a levegő.
• Amennyiben kiderül, melyik állítószelep a rossz, ellenőrizni kell a vezeték csatlakozását.
• A kompresszor meghibásodása esetén egy erre a célra beépített abroncstöltő szelepen keresztül kívülről feltölthető a rendszer. Terheletlen gépkocsinál 5 bar, terhelve 10 bar nyomás szükséges. Így feltöltve a rendszert a legközelebbi műhelyt fel lehet keresni a javítás céljából.

Gyakori légrugó hibák és jeleik

Javítási költségek és szakértelem szükségessége

A légrugózás javítási költségei jellemzően magasabbak, mint a hagyományos felfüggesztés esetén. Egy-egy légrugó egység ára márkától és típustól függően 80 ezer és 300 ezer forint között mozoghat, de egy komplett rendszer cseréje milliós nagyságrendet is elérhet. A kompresszorok ára is magas, különösen a gyári, új alkatrészek esetében. Utángyártott vagy felújított alkatrészekkel lehet spórolni, de ezek élettartama általában rövidebb. A beszerelés és kalibrálás is szaktudást igényel, így a munkadíj sem elhanyagolható. A diagnosztika során speciális eszközökre van szükség, és sok esetben szoftveres beavatkozás is kell. A költségek nagyban függenek attól, hogy pontosan melyik része romlott el a rendszernek, és hogy mennyire hozzáférhető az adott járműtípusban.

Alapvető szintű karbantartást, mint például a rendszer vizuális ellenőrzését vagy a kompresszor szűrőjének tisztítását, akár otthon is el lehet végezni. Azonban a legtöbb beavatkozás - mint például a légrugók vagy mágnesszelepek cseréje - speciális szerszámokat és szaktudást igényel. A hibakereséshez gyakran diagnosztikai szoftver is kell, amit az otthoni autószerelők ritkán használnak. Emellett az utólagos rendszerek finomhangolása szintén professzionális környezetet követel meg. Ha valaki mégis saját maga akarja karbantartani a rendszert, fontos, hogy alaposan tájékozódjon a típus-specifikus útmutatókban. A rosszul végzett beavatkozás nemcsak a rendszer meghibásodásához, de balesetveszélyhez is vezethet. A légrugós rendszer nyomás alatt működik, így a nem megfelelő kezelés akár sérülést is okozhat.

A legrugok.hu több mint 15 éve foglalkozik gyárilag légrugós személyautók alkatrészeivel és rendszereivel. Kínálatukban megtalálhatók légrugók, kompresszorok, szeleptömbök és egyéb kapcsolódó alkatrészek számos Audi, BMW, Mercedes-Benz, Land Rover, Porsche, Bentley, Tesla, Volkswagen, Jaguar, Lexus és más prémium személyautóhoz.
