Tapasztalt tervező vagy, vagy új vagy a villamosság területén? Ha igen, akkor az alapoknál kell kezdened. Az elektromos kapcsolási rajz kifejezés egy műszaki ábra, amelyet az egyén arra használ, hogy elgondolkodjon az alapvető alkatrészeken és azok kapcsolatán egy elektromos áramkörben. Biztosan azon tűnődsz, hogy mi is az a villamos kapcsolási rajz. Először is, a vázlatos szimbólumok vagy elektromos kapcsolási rajzok összehasonlíthatók az áramkörök nyelvével. Röviden, kapcsolási rajzok nélkül teljes káosz lenne a hibák keresése, az áramkörök létrehozása és a rendszerek felépítése.
Miért fontosak a kapcsolási rajzok?
Miért fontosak? Mert segítenek megérteni az áramköri terv célját. Az elektromos kapcsolási rajz egy másik módszer az áramkör elektromos útvonalának megjelenítésére vagy rajzolására. A hagyományos áramköri tervek csak a rendszer fizikai elrendezését és működését mutatják, míg az elektromos kapcsolási rajz megmutatja, hogyan mozog és kapcsolódik az elektromos áram a rendszerben. Ez egyben egy kommunikációs eszköz is, amely a mérnöki tudományok világában érthető.

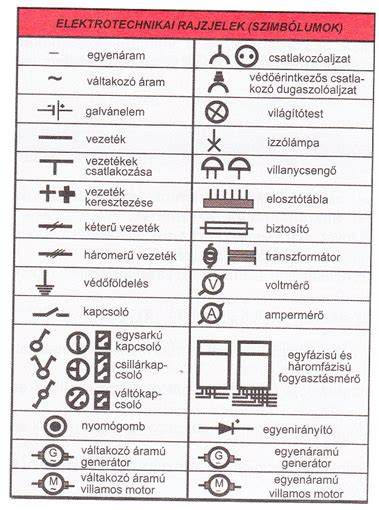

Alapvető elektromos szimbólumok
- Lámpa: Egy kereszttel átkötött körként ábrázolják.
- Kapcsoló: Egy vonalban lévő törésként jelenik meg, amely szabályozza az áram áramlását.
- Ellenállás: Cikcakk vonalként ábrázolják, amely korlátozza az elektromos áramot.
- Kondenzátor: Elektromos energiát tárol, és szükség szerint leadja.
- Dióda: Egy vonalra mutató háromszög alakú nyíllal rendelkezik, amely csak egy irányba engedi az áramot.
Hogyan olvassunk el egy kapcsolási rajzot
Az áramkörök típusai és törvényei
Amikor egy áramforrás zárt úton elektronokat tol át a vezetőkön, ezek az elektronok egy áramkörben áramot termelnek. Az áramkörök három fő típusát különböztetjük meg:
| Típus | Jellemzők |
|---|---|
| Soros áramkör | Az áram egyetlen útvonalon halad át az alkatrészeken. |
| Párhuzamos áramkör | Különböző ágakban elhelyezett alkatrészek; ha egy elromlik, a többi működik. |
| Kombinált áramkör | Soros és párhuzamos konfigurációk keveréke. |
Hogyan olvassuk a kapcsolási rajzokat?
Minden mérnöknek, villanyszerelőnek és hobbiból barkácsolónak képesnek kell lennie az áramköri rajzok elolvasására. Az áramköri rajz (más néven vázlat) egy elektromos rendszer részeinek szimbolikus ábrázolása. A trükk az, hogy először meg kell értened az alkatrészeket. A már ismert szimbólumok birtokában már láthatod, hogyan működik az áramkör. Ideje ellenőrizni, merre halad az áramkörödben az áram, és hogy a helyes vagy a rossz irányba folyik-e.
