A Honda DIO sorozat a világ egyik legismertebb és legmegbízhatóbb robogócsaládja, amelyet sok generációban gyártottak, különböző motorvariánsokkal és felszereltséggel. Ezek a robogók a mindennapi közlekedésben nyújtanak megbízható teljesítményt, és hosszú élettartamuk titka a jól megtervezett motorikus és elektromos rendszerekben rejlik.
Az elektromos rendszer és a gyújtás alaplap jelentősége
Egy robogó működésében alapvető szerepet játszanak az elektromos komponensek. A gyújtás alaplap, más néven állórész (stator) vagy generátor, az egyik legfontosabb eleme a Honda Dio ZX és AF18 modellek elektromos rendszerének. Ez a kulcsfontosságú alkatrész felelős a motor működéséhez szükséges elektromos energia előállításáért, valamint a gyújtás pontos időzítéséért.
Fontos szerepet kapnak az elektromos komponensek, mint a feszültségszabályzó, gyújtóegység (CDI), relék, izzók, irányjelzők és akkumulátorok, de ezek közül a gyújtás alaplap az, amely elindítja az elektromos láncot. Működése során áramot generál a jármű világításához, az akkumulátor töltéséhez és a gyújtórendszer működtetéséhez.
A gyújtás alaplap felépítése és működése
A Honda Dio gyújtás alaplapja egy rögzített egység, amely általában több tekercset és egy jeladó tekercset tartalmaz. A motor főtengelyére rögzített lendkerékben lévő mágnesek forognak ezen tekercsek körül. Amikor a mágnesek elhaladnak a tekercsek mellett, elektromos áram indukálódik bennük az elektromágneses indukció elve alapján.
- Töltő tekercsek (generátor tekercsek): Ezek termelik az áramot a robogó világításához és az akkumulátor töltéséhez. Különböző színű vezetékeken keresztül juttatják el az áramot a feszültségszabályzóhoz.
- Gyújtó tekercs: Ez a tekercs speciálisan a gyújtórendszer számára generál magasfeszültséget. Ez az áram kerül a CDI egységbe, amely feldolgozza és a gyújtógyertyához továbbítja a megfelelő pillanatban.
- Jeladó tekercs (trigger coil/pickup coil): Ez egy kis tekercs, amely impulzust generál, amikor a lendkeréken lévő kiemelkedés elhalad mellette. Ez az impulzus tájékoztatja a CDI egységet a főtengely pontos helyzetéről és fordulatszámáról, lehetővé téve a gyújtás szikra pontos időzítését. Enélkül a precíz jel nélkül a motor nem tudna megfelelően működni, mivel a gyújtás rosszul lenne időzítve.
A lendkerék és az alaplap együttműködése biztosítja, hogy a robogó motorja mindig a megfelelő időben kapja meg a gyújtószikrát, garantálva a hatékony égést és a stabil járást. Bármilyen hiba az alaplapon vagy a jeladó tekercsen komoly problémákat okozhat a motor indításában vagy teljesítményében.
Honda Dio 4T scooter repair / belt / CVT / carburetor / variátor / karburátor / szíj / olajcsere

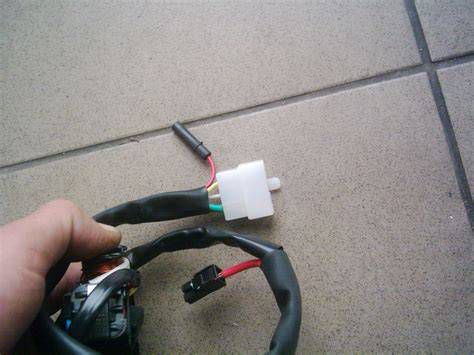

Bekötés és vezetékek az AF18 és ZX modelleknél
A Honda Dio AF18 és ZX modellek gyújtás alaplapjának bekötése kulcsfontosságú a motor megfelelő működéséhez. Bár a pontos színkódok és csatlakozások modellváltozatonként eltérhetnek, általában a következő vezetékeket találjuk meg, amelyek a különböző funkciókat látják el:
Az alábbi táblázat egy általános áttekintést nyújt a leggyakoribb vezeték színekről és funkcióikról a Honda Dio gyújtás alaplapjainál. Fontos megjegyezni, hogy specifikus modell és gyártási év esetén mindig ellenőrizni kell a robogó kapcsolási rajzát.
| Vezeték szín | Jellemző funkció | Csatlakozási pont |
|---|---|---|
| Fekete / Piros | Gyújtótekercs kimenet (AC táp a CDI-nek) | CDI egység |
| Sárga | Világítás / Fényszóró táp | Feszültségszabályzó, világítás |
| Fehér | Akkumulátor töltés táp | Feszültségszabályzó, akkumulátor |
| Kék / Sárga | Jeladó tekercs kimenet (impulzus a CDI-nek) | CDI egység |
| Zöld | Test / Földelés | Váz, egyéb elektromos komponensek |
A bekötés során rendkívül fontos a megfelelő polaritás és a csatlakozók tisztasága. Oxidált vagy sérült vezetékek esetén az elektromos jel gyengülhet vagy teljesen megszakadhat, ami hibás gyújtáshoz, teljesítményvesztéshez vagy akár a motor leállásához vezethet.
Alkatrészek és karbantartás a Honda Dio modellekhez
A Honda Dio robogók hosszú élettartamának és megbízhatóságának fenntartásához elengedhetetlen a rendszeres karbantartás és a minőségi alkatrészek használata. Webáruházunk átfogó választékot kínál a Honda DIO ZX, DIO AF18, AF24, AF25, AF27, AF28, AF34, AF35 és más népszerű DIO modellek alkatrészeihez.
A kategóriában minden fontos komponens megtalálható, amelyek a rendszeres karbantartáshoz, javításhoz vagy teljes felújításhoz szükségesek. Amellett, hogy Fontos szerepet kapnak az elektromos komponensek, mint a feszültségszabályzó, gyújtóegység (CDI), relék, izzók, irányjelzők és akkumulátorok, számos más alkatrész is rendelkezésre áll.
A kínálat tartalmaz motorikus alkatrészeket - henger, dugattyú, főtengely, szimeringek, vezérlés elemek - valamint variátor-, kuplung- és meghajtáshoz tartozó részegységeket, például ékszíjakat, görgőket, kuplungharangokat és csúszkákat. A robogók üzemanyag-ellátásához karburátor alkatrészek, benzincsövek, benzincsapok és szűrők is elérhetők.
A gyújtás alaplap cseréje vagy javítása specifikus szaktudást igényel, ezért javasolt szakemberhez fordulni, ha bizonytalan a feladat elvégzésében. A megfelelő alkatrészek kiválasztása kulcsfontosságú a motor hosszú távú, megbízható működéséhez.
