Baj van a kuplunggal? A kuplung három részből áll: kuplungszerkezet, kuplungtárcsa és kinyomócsapágy. Egy autó sok összetett rendszerből áll, amelyek egymással együttműködő alkatrészeket és alkatrész-hálózatokat tartalmaznak, és amelyeknek az optimális teljesítmény elérése érdekében megfelelően kell működniük. Cikkünkben a kinyomócsapágyra fókuszálunk részletesen, amely a tengelykapcsoló egyik fő alkatrésze.
A Kinyomócsapágy Elhelyezkedése és Feladata

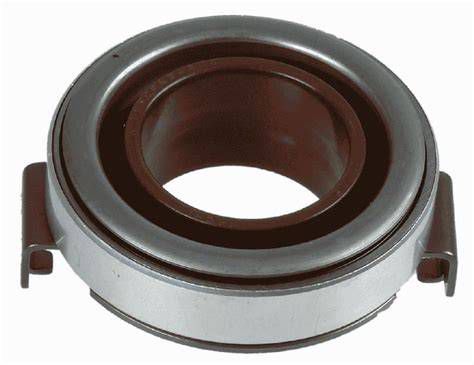

A kinyomócsapágy a kinyomókar és a kuplungszerkezet között helyezkedik el. Feladata, hogy a kuplungpedál benyomásakor eltávolítsa a tárcsát a lendkeréktől, a kuplungpedál felengedésekor pedig közelítse azokat. Segítségével oldható és zárható kapcsolat jön létre a motor és a tengelykapcsoló között. A kinyomócsapágy emellett a kuplungtárcsát is mozgatja annak forgása közben.
Amint lenyomjuk a tengelykapcsolót, a csapágy láncreakciók sorozatával kapcsolódik az erőátvitel különféle részeihez, amelyek tökéletesen szinkronizált folyamatot hoznak létre. A tengelykapcsoló szétkapcsolásakor vagy oldásakor, amit kiemelésnek is szoktak nevezni, a jármű vezetője a kuplung pedált lenyomja. Ekkor a tengelykapcsoló működtető szerkezete, ami lehet mechanikus rudazat, bowden vagy hidraulikus kiemelőszerkezet, a kinyomócsapágy álló részét tengely irányban almozdítja.
A kinyomócsapágy fogó gyűrűje ilyenkor érintkezik és együtt forog a kuplungszerkezet kiemelő lamelláival. A kuplungszerkezet lamelláira érkező nyomás hatására a szerkezet nyomólapja eltávolodik a kuplungtárcsától. A lendkerék, a kuplungszerkezet, a kuplungtárcsa és a kinyomócsapágy a sebességváltó fő alkotóeleme, amelyek kölcsönhatásba lépnek a fogaskerekes rendszerekkel és a főtengellyel, és mind a motor működését, mind a kerék működését befolyásolják.
A Kinyomócsapágy Működtetési Módjai

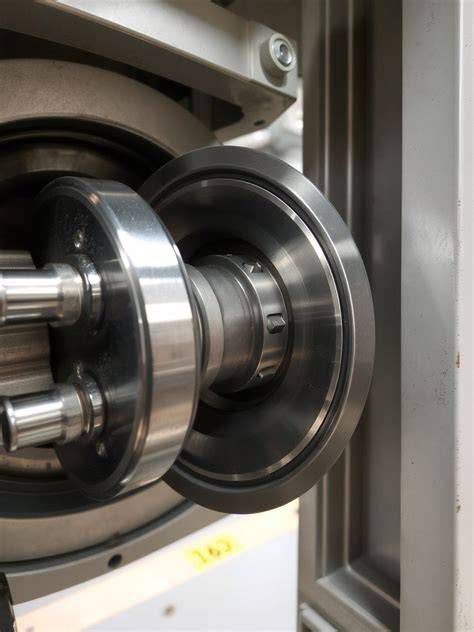

A kinyomócsapágy többnyire egy bowden, valamint ritkább esetekben egy hidraulikus rendszer segítségével kapcsolódik a kuplungpedálhoz. Napjaink autóiban a csapágy és a kuplungpedál között már egy hidraulikus rendszer közvetít, de előfordul még a bowdenes megoldás is. A járművek tengelykapcsolója összetett rendszer, amely számos egyedi alkatrészből áll. Ezek közé tartozik a hidraulikus központi kinyomócsapágy, amely koncentrikus munkahenger (CSC) néven is ismert.
A Kinyomócsapágy Meghibásodásának Okai és Jelei
A kinyomócsapágy egy rendkívül nagy teherbírású alkatrész nem véletlen, hiszen a kuplungpedál minden egyes lenyomásakor nagy nyomatéknak van kitéve. Mivel folyamatosan nagy mértékű erőhatásoknak kell ellenállnia, ez az egyik leggyakrabban meghibásodó alkatrész.
Mi okozza többnyire a kinyomócsapágy meghibásodását?
- A kuplung és a váltó nem megfelelő használata.
- A hirtelen fékezések.
- A kátyúk.
- A kuplung borítása alá bekerülő szennyeződés és nedvesség.
A probléma olyan feltűnő tünetekkel jár, hogy nehéz lenne felettük átsiklani. Azt követően, hogy a kinyomócsapágy már hibás és nem látja el kellő pontossággal a feladatát, a kuplungnyomólap mozgása is romlik.
Milyen jelek utalnak az alkatrész meghibásodására?
- A rendellenes zajok.
- A nyikorgás.
- A motor túlmelegedése.
- A kuplung kinyomásakor jelentkező fémes kerregő vagy zakatoló zaj.
Ha a kuplung pedált felengedjük és zaj megszűnik, akkor nagy valószínűséggel a kinyomócsapágy elérte élettartamának végét, szükségessé vált az alkatrész cseréje. Ha a nyomcsapágy idővel megsérül vagy meghibásodik, a vezető nem tudja lenyomni a tengelykapcsolót a sebességváltáshoz.
Hogyan ismerhető fel a tengelykapcsoló meghibásodása | AUTODOC
A Hidraulikus Központi Kinyomócsapágy (CSC) Specifikus Kérdései
A hidraulikus központi kinyomócsapágy (CSC), más néven koncentrikus munkahenger, a kuplungtárcsához hasonlóan kopásnak van kitéve. Meghibásodás esetén azonban a CSC nem javítható meg - az egyetlen lehetséges megoldást a munkahenger cseréje jelenti. A munkahenger cseréje akkor is javasolt, ha sor kerül a tengelykapcsoló cseréjére vagy a sebességváltó kiszerelésére.
A munkahenger meghibásodásának okai
- A munkahenger meghibásodása gyakran a hibás összeszerelés következménye.
- A felületi szennyeződés lerakódása a munkahenger vezérlőgyűrűjén károsíthatja a tömítőperemet - ha a dugattyú visszatér az eredeti, nem terhelt helyzetébe, átereszti a részecskéket.
- Zárt hidraulikus rendszer esetén a tengelykapcsoló és a sebességváltó kiszerelésekor a kuplungpedált ne nyomjuk be - ellenkező esetben túlnyomja a munkahenger dugattyúját. Ez károsíthatja a dugattyú tömítőperemét.
- A helytelenül cserélt kinyomócsapágy könnyedén elakadhat a villában. Ez rövidíti kioldási távolságot és a kapcsolat nem szakítható meg rendesen.
A CSC Csere és Telepítés
A CSC-t csak akkor töltsük fel és légtelenítsük, ha megfelelően van beszerelve: ez azt jelenti, hogy a sebességváltónál előírás szerint beszereltük a kuplungharangba - azt követően, hogy a tengelykapcsolót és a sebességváltót megfelelően csatlakoztattuk a motorhoz. Csak a gyártó által meghatározott módon használjunk hidraulikafolyadékot.
Tippek a Hosszabb Élettartamért
A kinyomócsapágyat élettartamát meghosszabbíthatjuk, ha piros lámpánál várakozva a sebességváltót üres sebességi fokozatba kapcsoljuk. Amennyiben meghibásodott a kinyomócsapágy, azonnal gondoskodni kell a javításáról vagy a cseréjéről.
