A Lada Niva egy megbízható terepjáró, de mint minden autónál, itt is előfordulhatnak elektromos problémák. Az egyik leggyakoribb ilyen probléma a feszültségszabályozó meghibásodása. Ez a cikk segít megérteni a feszültségszabályozó és a generátor szerepét, a hibás működésének tüneteit, a bekötés módját, és kiemelten foglalkozik a generátor biztosítékok fontosságával.
A generátor működése és feladata
A generátor egy elektromos gép, amely a motor által termelt mechanikai energiát elektromos energiává alakítja. Amikor a jármű jár, a generátor a motor által termelt mechanikai energiát elektromos energiává alakítja. A forgórész forgásakor a generátor három állórész tekercsében váltakozó áram keletkezik, a generátorba pedig egy félvezető diódákkal ellátott egyenirányító blokkot építenek, amely egyenárammá alakítja azt.
A Lada járművek, mint például a kocka Ladák, gyakran a G.222 típusú generátort használják. A jármű háromfázisú, elektromágneses gerjesztésű váltóáram generátorral, dióda egyenirányító egységgel és beépített feszültségszabályozóval van felszerelve, 9402.3701 vagy hasonló típus. A maximális áramerősség 80 vagy 90 A.
Fontos megjegyezni, hogy a generátor hajtószíjának gyenge feszessége miatt az megcsúszik a szíjtárcsákon, ami megakadályozza, hogy a generátor a szükséges teljesítményt fejlessze, és a szíj gyors kopásához vezet.
A feszültségszabályozó szerepe és helye
Mi a feszültségszabályozó feladata? Ha az elektromos tápellátás vagy a generált feszültség túlzottan megnő, az károsíthatja az autó akkumulátorát és más elektromos rendszerelemeit. A feszültségszabályozó feladata, hogy szabályozza a generátor által leadott feszültséget, így megvédve az elektromos rendszert a túlfeszültségtől. A gerjesztő tekercsben lévő áramerősség szabályozására egy automatikus feszültségszabályozó van beépítve a generátorba. Állandó feszültséget tart fenn a jármű elektromos rendszerében 13,2-14,7 V tartományban, függetlenül a motor főtengely-fordulatszámától.
A feszültségszabályozó befolyásolhatja a motor teljesítményét, a műszerfali elemek és más egységek működését. Más szóval, ha hibás, a motor kiszámíthatatlan, nem nyújt egyenletes teljesítményt, és általánosságban kellemetlen lesz vezetni az autót.

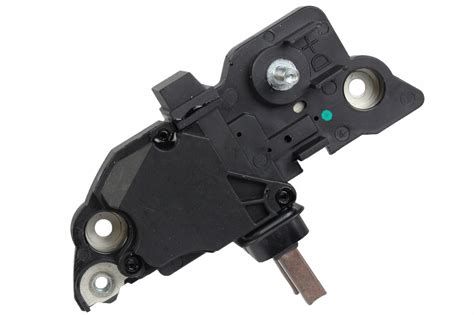

Hol található a feszültségszabályozó? A régebbi modellek külső feszültségszabályozót használnak, amely a motortérben, a generátorház közelében található. Az újabb, beépített feszültségszabályozóval szerelt generátorok esetében a szabályozó magába a generátorba van integrálva.
A hibás feszültségszabályozó tünetei
A hibás feszültségszabályozó számos problémát okozhat. Fontos, hogy felismerjük ezeket a tüneteket, hogy időben orvosolhassuk a problémát.
- Lemerül az akkumulátor: Ha az akkumulátor nem kap elegendő energiát, az akkumulátor töltési teljesítményét felemészti a jármű elektromos rendszereinek működtetése.
- Ingadozó motorteljesítmény: Ha észreveszi, hogy a motor teljesítménye furcsa vagy kiszámíthatatlan, akkor valószínű, hogy hibás a szabályozója.
- Villogó vagy elhalványuló fények: A feszültségszabályozó befolyásolhatja a motor teljesítményét, a műszerfali elemek és más egységek működését, ami a világítás rendellenes működésében is megmutatkozhat.

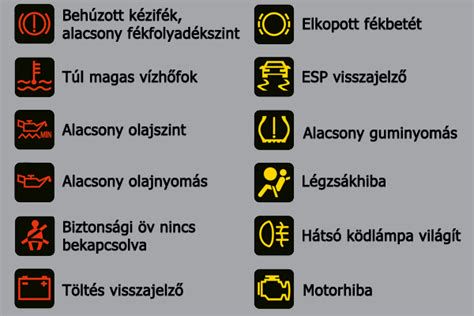

- Kigyullad a műszerfalon az akkumulátor jelzőlámpa vagy a motorellenőrző (CHECK ENGINE) lámpa: Az akkumulátor jelzőfénye kigyulladhat akkor is, ha az elektromos rendszer meghibásodik a rossz feszültségszabályozó miatt. Nem lehet mindig pontosan behatárolni, hogy a feszültségszabályozó okozza-e az akkumulátor jelzőfény vagy a motorellenőrző lámpa kigyulladását.
- Hibásan működő műszerfal egység: A hibás feszültségszabályozó gyakran megfigyelhető tünete a műszerfal furcsa viselkedése. A műszerfali műszercsoportnak bizonyos bemeneti feszültségre van szüksége a pontos működéshez. Ennek eredményeként villogó műszereket észlelhet a műszercsoporton, vagy ami még rosszabb, az teljesen sötét maradhat. Habár a műszerfali műszerek nem feltétlenül akadályozzák meg a jármű vezetését, ne induljon útnak, ha a műszerfal nem rendeltetésszerűen működik.
A feszültségszabályozó meghibásodásának okai és élettartama
Mi okozza a feszültségszabályozó meghibásodását? A környezeti feltételek, a túlzott hőterhelés és a kor mind hozzájárulhatnak a meghibásodáshoz. Mennyi ideig bírja a feszültségszabályozó? Ésszerű környezeti feltételek mellett a feszültségszabályozó esetleg túlélheti járműve élettartamát. Mennyibe kerül egy generátor feszültségszabályozó csere? A generátor feszültségszabályozó cseréjének költsége az autó márkájától és a gyártótól függően változik.
A G.222 típusú generátor bekötése (Lada)
A G.222 típusú generátor talán a legelterjedtebb a kocka Ladákon. A bekötéshez a következő pontokat kell figyelembe venni:
- Nagyáramú kimenet (30-as jelű pont): Itt adja le a generátor a megtermelt teljesítményt. Ide kell bekötni az akkumulátort és a generátort összekötő vastag vezetéket, valamint a biztosítéktáblához menő fő gerincvezetéket.
- Gerjesztés bemenete (15-ös pont): Ide kell kötni a gyújtáskapcsoló által kapcsolt +12V-ot (gyújtáskapcsoló 15-ös pontjáról), hogy amint gyújtást adunk, az akkumulátor feszültsége ezen a ponton megjelenjen és felgerjedhessen a generátor forgórésze.
- Állórésztekercsek közös pontja (csillagpont): Nem kötelező bekötni sehová. Akkor van szerepe, ha szeretnénk az autó műszerfalában lévő töltésellenőrző lámpát beüzemelni. A Lada gyár 1985-től nem szerelte be a töltésellenőrző lámpa reléjét, a vezetékkötegből pedig kihagyta a reléhez és a töltésellenőrző lámpához menő vezetékeket. A töltés állapotáról a beépített feszültségmérő ad tájékoztatást.
LADA 2107 | Generátor felújítás helyett csere | Műhely percek
A generátor biztosítékok jelentősége és ellenőrzése
A generátorbiztosíték egy kritikus védelmi eszköz, amelyet arra terveztek, hogy áramtalanítsa, ha rövidzárlat vagy túlterhelés lép fel a generátorrendszerekben. Ez a nagy{0}amperes biztosíték megvédi a vezetékeket a túláramtól vagy a rövidzárlattól a generátor/akkumulátor hurokban. Megfelelő névleges biztosíték nélkül a vezetékek védelem nélküliek - könnyen megsérülhetnek. A megfelelő besorolás kiválasztása kulcsfontosságú az üzemidő és a biztonság szempontjából.

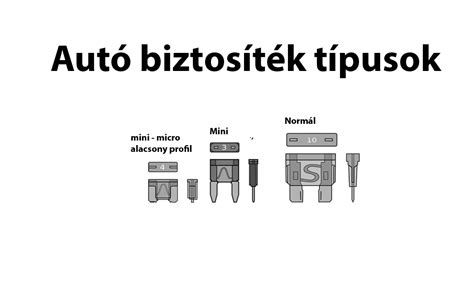

Sok járműnél a tipikus OEM diagramok af18mini biztosíték vagy egy nagy penge típusú olvadó link a motorháztető alatt. A generátor és az akkumulátor közötti biztosíték - akár olvadó linkként, akár nagy{0}amperáramú biztosítékként - mindig a generátor kimenetéhez közel vagy a motor fő biztosítékdobozában található. Ez lehet az akkumulátor kábelkötegének része, vagy a generátor közelében található csavaros rögzítésű biztosíték.
Ha a töltésjelző lámpa a műszerfalon világít, nem azonnal távolítsuk el a generátort javítás vagy csere céljából. Először ellenőrizze, hogy az F19 biztosíték működik-e megfelelően, hogy a +12V feszültség eljut-e a generátor gerjesztő tekercséhez (csatlakozó D), ha a gyújtás be van kapcsolva, valamint, hogy a generátort meghajtó szíj megfelelően feszül-e. Tartsa be a megfelelő vezetékhosszt is.
Hibaelhárítás és szakember bevonása
Ha a fent említett tüneteket tapasztalja, fontos, hogy minél előbb ellenőriztesse a feszültségszabályozót és a generátort. Erősen ajánlott, hogy a tesztelést is profi szerelőre bízza. Ha nagy teljesítményű fogyasztók egyidejűleg működnek, és a főtengely fordulatszáma alacsony (alapjáraton) a jármű fedélzeti hálózatában a feszültség a megadott határérték alatt lehet, ami szintén gondot jelezhet.
Mindenesetre lehetséges a rossz akkumulátor (vagy a lemerült akkumulátor) gyors újratöltése jumper kábelekkel és egy másik, feltöltött akkumulátorral rendelkező járművel. Éppen ezért, ha rossz vagy lemerült akkumulátorral rendelkezik, forduljon mihamarabb szakemberhez. Akár mérnök, aki egy küldetéskritikus biztonsági mentési rendszert felügyel, akár egy mobil generátorokat karbantartó technikus, a biztosítékok ismerete nélkülözhetetlen. Kérjen segítséget a megfelelő biztosíték kiválasztásához és a rendszer ellenőrzéséhez, ha bizonytalan.
