Az ablakemelők az 1930-as évek óta az autós életünk részei, és azóta a járművek kényelmi funkcióinak elengedhetetlen részévé váltak. A német Brose cég fejlesztette ki 1926-ban, és számos autógyártó, köztük a Fiat is, sokáig tőlük vette a technikát. A cég ma is létezik és továbbra is főleg autókba készítenek elektromechanikus rendszereket. Az elektromos (elektrohidraulikus) ablakemelők sem vártattak sokat magukra, az 1940-es évek elején már a Packard és a Ford kínált ilyen luxusmegoldásokat az autóiban.
Mindannyian megszoktuk, szeretjük, természetessé vált a gombnyomásra mozgó autóablak. Mivel ezek a mechanizmusok is elhasználódhatnak vagy meghibásodhatnak, az ablakemelő javítás is fontos kérdéssé vált az autóiparban. Az autók egyik legfontosabb kényelmi funkciói közé tartozó elektromos ablakemelők idővel meghibásodhatnak, ami nemcsak bosszantó, hanem bizony biztonsági kockázatot is jelenthet.
Gyakori hibák és tünetek a Fiat Stilo ablakemelőnél
Gyakori hiba az autók ablakánál, így a Fiat Stilo esetében is, hogy az ablakemelő szerkezet szétugrik, műanyag alkatrészei eltörnek, vagy egyszerűen annyira megszorul, hogy nem lehet felhúzni az ablakot. Előfordul, hogy az elektromos ablakemelő meghibásodik több okból is. A mechanikus és elektromos szerkezetek egyaránt meghibásodhatnak.
Az alábbi táblázatban összefoglaltuk a leggyakoribb problémákat és azok lehetséges okait:
| Probléma | Lehetséges ok |
|---|---|
| Az ablak nem mozdul | Kiégett biztosíték, hibás kapcsoló, motorhiba, szakadt vezeték |
| Az ablak elakad, hangos | Szétugrott szerkezet, eltört műanyag alkatrészek, megszorulás, szakadt acélkötél |
| Az ablak motor zúg, de nem mozdul | Mechanikai hiba (kábelcsörlő, ablaktámaszok, csúszóelemek) |
| Új biztosíték is kiég | Rövidzárlat az elektromos rendszerben |
A vezető oldali ablakemelő elkezdhet egy adott ponton először „hangot adni”, mintha kosz lenne az üveg vezetősínben, később meg is akadhat ugyanott. Eleinte még fel-le tekeréssel át lehet ugrasztani, aztán meg is szorult ugyanott. Ez gyakran arra utal, hogy az acélkötél ugrott szét, vagy meg is tört.
Az ablakemelő javítás folyamata: Általános lépések
Mi az ablakemelő javítások folyamata? Az ablakemelő javítás első lépése probléma azonosítása. Ha az ablak nem működik, először ellenőrizni kell a biztosítékot és a kapcsolót. Ha ezek rendben vannak, akkor valószínű, hogy az ablakemelő motor vagy a mechanikus részek hibásak.
Biztonsági előkészületek és szerszámok
- Biztonsági okokból mindig kezdjük azzal az ablakemelő javítását, hogy húzzuk le az autó akkumulátorának negatív csatlakozóját.
- Készítsük elő a szükséges szerszámokat, például csavarhúzót, fogókat, kesztyűt és védőszemüveget.
Az ajtó kárpitjának eltávolítása
Az ablakemelő hozzáféréséhez először el kell távolítani az ajtó belsejének burkolatát. Laza csavarok, műanyag rögzítőelemek vagy fémkapcsok tartják a panelt a helyén. Óvatosan távolítsuk el ezeket, majd emeljük le a panelt. A védőfóliát is le kell szednünk; ha még soha nem volt leszedve, szétbarmolva, akkor óvatosan húzva, szikével körbevághatjuk a gyári ragasztást.
A hiba azonosítása és javítása
Ha az ajtókárpit eltávolítása megvan, már láthatjuk is a szerkezetet és valószínűleg az elszabadult acélköteleket. Ezután ellenőrizni kell az ablakemelő szerkezetet. Ha a motor nem működik, akkor annak cseréje szükséges. Ha a motor működik, de az ablak mégsem mozog, akkor a mechanikus részekkel lehet gond. Ilyen esetekben a kábelcsörlő, az ablaktámaszok vagy a csúszóelemek lehetnek hibásak.
Az alkatrészek cseréjéhez először távolítsuk el az elhasználódott vagy törött alkatrészeket, és szereljük be az újakat.
Összeszerelés és tesztelés
Miután az alkatrészeket kicseréltük, óvatosan illesszük vissza az ajtó belsejének burkolatát a helyére, és rögzítsük a csavarokat, műanyag rögzítőelemeket vagy fémkapcsokat. Amikor minden össze van szerelve, kössük vissza az akkumulátor negatív csatlakozóját, és próbáljuk ki az ablakemelőt, hogy megbizonyosodjunk az ablakemelő javítás sikeres volt-e. Nem baj, ha hagyunk egy rövid tesztüzemet, amíg nem szereljük vissza az ajtókárpitot.
Részletes hibaelhárítás házilag
Az elektromos ablakemelő javítás házilag nem épp a legegyszerűbb mutatvány, ám sokat tehetünk a probléma azonosítása és orvoslása érdekében. Fontos azonban megjegyezni, hogy a sikeres javításhoz alapvető műszaki ismeretek és megfelelő szerszámok szükségesek. Bizonyos esetekben (főképp újabb autóknál) az elektromos ablakemelő javítás házilag nem igazán kivitelezhető és jobb, ha azt inkább szakemberre bízzuk.

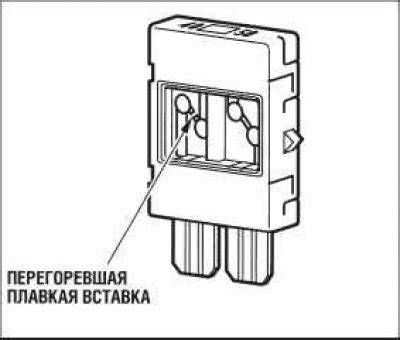

Az elektromos ablakemelő biztosíték ellenőrzése
Az elektromos ablakemelő működésének elsődleges feltétele a megfelelő áramellátás, amelyet a biztosítékok védenek a túlterheléstől. Ha az ablakemelő nem reagál a kapcsoló használatára, első lépésként az elektromos ablakemelő biztosíték állapotát érdemes ellenőrizni. A biztosíték dobozának helye autótípusonként eltérő lehet, de általában a műszerfal alatt vagy a motorháztetőben található. A berendezés fedelén vagy a használati útmutatóban megtalálható a biztosítékok kiosztása, amely segít azonosítani az ablakemelőhöz tartozót.
Ha a biztosíték kiégett, cseréljük ki azonos amperértékűre. Amennyiben az új biztosíték is hamar kiég, az elektromos rendszerben rövidzárlat lehet, amely további szakértői beavatkozást igényel. Bizonyos esetekben a biztosíték hibája nem egyértelműen látható, ezért egy multiméter segítségével ellenőrizhető az áramellátás folytonossága. Ha a biztosíték rendben van, de az ablakemelő továbbra sem működik, akkor további elektromos hibák is fennállhatnak, például szakadt vezeték vagy érintkezési hiba.

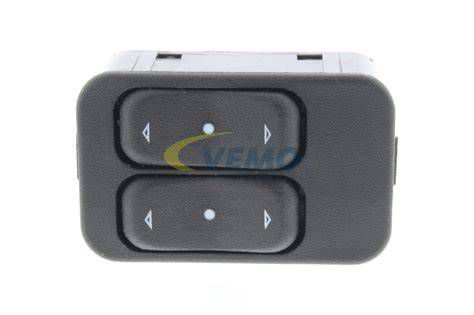

Az ablakemelő kapcsoló vizsgálata
Ha a biztosíték rendben van, de az ablak még mindig nem működik, a következő lépés az ablakemelő kapcsoló ellenőrzése. Az idő múlásával a kapcsolók érintkezői elkophatnak vagy szennyeződhetnek, ami akadályozza a megfelelő működést. A kapcsoló panel eltávolításához általában egy vékony, lapos szerszám szükséges, amellyel óvatosan kipattintható a helyéről.
Miután hozzáfértünk a kapcsolóhoz, vizsgáljuk meg az érintkezőket oxidáció vagy szennyeződés jelei után. Szükség esetén tisztítsuk meg az érintkezőket kontakt spray-vel. Ha a tisztítás nem hoz eredményt, előfordulhat, hogy a kapcsolót cserélni kell. A kapcsoló hibáját egy egyszerű teszttel is ellenőrizhetjük: ha a vezetőoldali panelről egyik ablak sem működik, de az utasoldali kapcsolók külön-külön igen, akkor valószínűleg a főkapcsoló hibás. Érdemes továbbá ellenőrizni, hogy a kapcsoló hátoldalán a csatlakozók megfelelően érintkeznek-e, mert egy meglazult vagy oxidálódott csatlakozó is okozhatja a problémát.
Az elektromos ablak tanítás folyamata
Bizonyos autótípusoknál, így a Fiat Stilo esetében is, az ablakemelő rendszer újraindítása vagy alkatrészcseréje után szükség lehet az elektromos ablak tanítás elvégzésére. Ez a folyamat biztosítja, hogy az ablakemelő rendszer megfelelően kalibrálja magát, és felismerje az ablak teljes fel-le mozgási tartományát.
A tanítási folyamat általában a következő lépésekből áll: zárjuk be az ajtókat, kapcsoljuk be a gyújtást, végül húzzuk fel az ablakot a felső pozícióba, és tartsuk a kapcsolót néhány másodpercig. Ezután engedjük le az ablakot az alsó pozícióba, és ismét tartsuk a kapcsolót néhány másodpercig. Ezt a műveletet ismételjük meg minden érintett ablaknál. A pontos lépések autótípusonként eltérhetnek, ezért érdemes a gépjármű kézikönyvében vagy szerviz dokumentációjában tájékozódni. Egyes modellek esetében a tanítási folyamat bonyolultabb lehet, például speciális diagnosztikai eszköz szükséges a rendszer újra tanításához. Ha a kézi módszer nem működik, érdemes felkeresni egy szerelőt vagy utánaolvasni az adott típus szerviz leírásában.
Fiat Stilo ablakemelő acélkötél javítása
A Fiat Stilo ablakemelő mechanikája acélkötelekkel mozgatja az ablakot. Fontos megjegyezni, hogy bár sokan bowdenként hivatkoznak rá, a gyári megoldás acélkötéllel történik, mivel a bowden merevebb, és jobban igénybe venné a mechanika visszafordító csigáit. A javítás lényegi részén ez nem változtat, ugyanakkor a szerkezet és a javítás élettartamát jelentősen befolyásolja.
Amikor az ablakemelő acélkötél meghibásodik - ami gyakori probléma -, a tünetek, mint a zörgés, elakadás, vagy a teljes mozgásképtelenség, hamar jelentkeznek. Ebben a részben egy részletes útmutatót talál az acélkötél cseréjéhez.

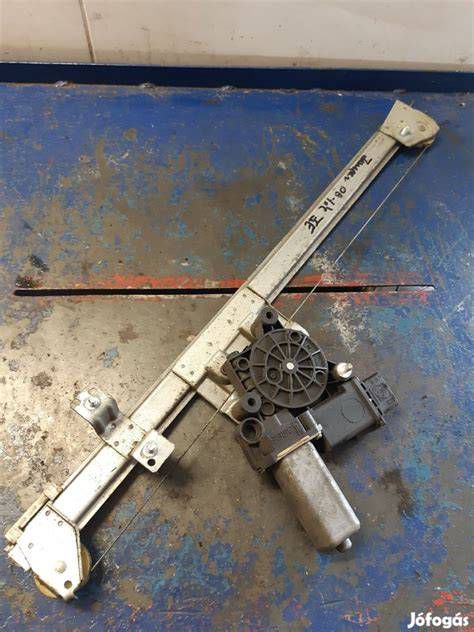

Az ablak és az emelőszerkezet eltávolítása
- Miután az ajtókárpitot eltávolítottuk, és a védőfóliát is leszedtük, láthatjuk az emelőszerkezetet és az elszabadult acélköteleket.
- Az ablakot húzzuk le/emeljük fel úgy, hogy hozzáférjünk az aljánál a rögzítőfülhöz.
- Le kell húzni a csúszka végén lévő rögzítőt, hogy az ablakot ki tudjuk akasztani. Két oldalról egy-egy ujjunkkal toljuk-húzzuk lefelé. Ha még nem volt, akkor most biztos letörik a csúszkáról és beesik az ajtóba. Szedjük ki, mert szükség lesz rá.
- Az ablakot óvatosan toljuk le a csúszkáról. Vigyázzunk, egyrészt hogy ne törjön el, másrészt ha lejött, súlya is van.
- Az emelőszerkezet kiszedéséhez fel kell tolni teljesen az üveget.
- Ki kell fordítani a helyéről, ezt úgy lehet legkönnyebben, ha kiakasztjuk az alsó és „középső” csavarokat, kicsit az ajtózsanér felé forgatjuk, kiakasztjuk a felső csavart, majd tovább toljuk a zsanér felé, közben a tetejét lefelé is visszük.
Az új acélkötél előkészítése és beszerelése
Az emelőszerkezetben a két acélkötél a kerékre van alul és felül rögzítve, illetve fel is van mindkettő tekerve a menetekre. A két acélkötél ezután ki van vezetve alul és felül egy-egy porvédőn keresztül, egyik átfűzve a szerkezet tetején lévő csigán, másik az alul lévő feszítőn, majd ismét találkoznak a zöld csúszkán. A legnagyobb terhelést a felső acélkötél (és még inkább a csúszkába illesztett vége) kapja, ennek kell az ablaküveg súlyát leginkább elbírnia.
Acélkötélhez fillérekért lehet hozzájutni. Barkácsboltban vagy kerékpár szaküzletben is beszerezhető 2 méter kerékpár fékbowden, amely bőven elég az ablakemelőhöz és ugyanolyan átmérőjű, mint a gyári (talán kicsit vastagabb, ami - mivel elfér - nem baj). A két acélkötél méretrevágásában a gyáriakat kell alapul venni, kicsit hosszabbra hagyva őket.
Kötélvég készítése
Először is kötélvéget kell készíteni. A kerékpár fékhez való végek túl nagyok lehetnek. Kezdetben próbálkozhatunk alumínium vég rányomásával, de abból könnyen kihúzhatja emelés közben. Biztosan van jobb, hivatalosabb módszer, de végül a végeket forrasztással lehet elkészíteni. Figyelem! Ez a módszer semmi esetre sem alkalmas létfontosságú, biztonsági berendezések kötélvégeinek javítására, pótlására! Ezt a rézdrót tekercset jó vastagon befuttatva ónnal ráforraszthatjuk az acélkötélre. Mindkét acélkötél egyik végét így készítsük elő.
Az acélkötelek feltekercselése és feszítése
- Jöhet az alsó kötél: Húzzuk át a porvédőn, akasszuk be a kerék tetején lévő helyére a végét, tekerjük rá a kerékre a maradék menetre. Ebben az állapotban van a zöld csúszka alul, tehát a szerkezet aljára, a rugós feszítőhöz húztuk. Az acélkötelet a feszítőn át a csúszkához mérjük, méretre vágjuk, és forrasztunk rá véget. Könnyebb beakasztani, ha lazábban hagyjuk, és a beakasztás után az autóra kötve picit leengedjük a gomb segítségével.
- Vissza a felső acélkötélhez: A rugós feszítőt teljesen megfeszítjük, egy filctoll segítségével. Így mérjük oda az acélkötelet. A filctollat kiszedjük, és ezzel szinte kész is lett.
Lényegében kész is vagyunk, a beszerelés a kiszereléssel fordított sorrendben történik. Próbáljuk ki, az sem baj, ha hagyunk egy rövid tesztüzemet, amíg nem szereljük vissza az ajtókárpitot.
Fiat Stilo door panel removal
Mikor forduljunk szakemberhez?
Vállaljuk gyári és utólag beszerelt ablakemelő szerkezetek javítását, cseréjét. Mechanikus és elektromos szerkezetek javítását és cseréjét is vállaljuk rövid határidőre. Telefonos egyeztetés után akár azonnali segítséget tudunk adni.
Nem csak új típusú autókhoz, hanem régebbi autókhoz is tartunk komplett ablakemelő mechanikákat. Ilyenek például a Ford Focus I, Renault Megane, Audi A4, Opel Corsa C/D, Toyota Corolla, Yaris, Skoda, VW Golf IV/V stb. A gyári ablakemelők szerkezete, kapcsolói Hyundai i10, Hyundai i30 és az i20 modell esetében is javíthatók. Amennyiben az elektromos ablakemelő problémája nem oldható meg házilag, érdemes szakember segítségét kérni, különösen, ha komplex elektromos hibáról vagy komolyabb mechanikai sérülésről van szó.
