Лямбда-зонд, также известный как датчик кислорода или датчик O2, выполняет то, что следует из его названия - он измеряет количество кислорода в выхлопных газах. Хотя это может показаться довольно скромной задачей, датчик O2 на самом деле является одним из самых важных датчиков на любом транспортном средстве, отвечающим за поддержание правильного баланса между воздухом и топливом для оптимальных выбросов.
Что такое лямбда-зонд и зачем он нужен?
Датчик кислорода или O2 расположен в вашей выхлопной системе и измеряет соотношение воздуха и топлива в вашем двигателе. Лямбда-зонд, или датчик кислорода, является жизненно важным элементом в системах контроля выбросов вашего автомобиля, обеспечивая правильное количество кислорода в топливной смеси для эффективного и экологически чистого сгорания. Определяя количество кислорода в выхлопных газах, он помогает двигателю регулировать количество потребляемого топлива. Лямбда-зонд расположен внутри вашего выпускного коллектора, близко к двигателю, в автомобилях, оснащенных EOBD.

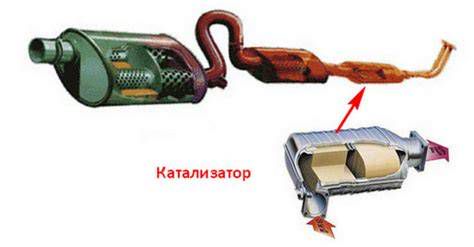

Большинство автомобилей имеют как минимум два кислородных датчика, расположенных по всей выхлопной системе; по крайней мере один перед каталитическим нейтрализатором и один или несколько после каталитического нейтрализатора. Датчики O2 также известны как датчики кислорода или лямбда-зонды. Где расположены датчики O2? Они расположены в выхлопной системе автомобиля и используются для проверки правильности воздушно-топливной смеси, подаваемой в двигатель.
Принцип работы лямбда-зонда
Внутри датчика находится чувствительный элемент, заключенный в стальной корпус. Молекулы кислорода из выхлопных газов проходят через крошечные прорези или отверстия в стальном корпусе датчика, чтобы достичь чувствительного элемента, или ячейки Нернста. С другой стороны ячейки Нернста кислород из воздуха снаружи выхлопной системы проходит по датчику O2 и контактирует с ней.
Датчик измеряет процент молекулярного кислорода O2, присутствующего в выхлопных газах, чтобы определить, слишком ли его много (смесь слишком бедная) или слишком мало (смесь слишком богатая). Если выхлопная газовая смесь слишком богатая и кислорода в выхлопе слишком мало, сигнал отправляется в электронный блок управления двигателем (ЭБУ) для уменьшения количества топлива, подаваемого в цилиндр. Если выхлопная газовая смесь слишком бедная, то отправляется сигнал для увеличения количества топлива, используемого в двигателе.
Результаты отправляются в электронный блок управления двигателем (ЭБУ), чтобы количество топлива, поступающего в двигатель, могло быть отрегулировано для оптимальной смеси. Это постоянно меняется в зависимости от ряда факторов, включая нагрузку на двигатель (например, подъемы), ускорение, температуру двигателя и период прогрева. Лямбда-зонд используется для регулирования топливной смеси, при этом ЭБУ реагирует на измерения датчика для определения необходимого количества топлива.
Это означает, что топливная смесь будет постоянно колебаться между богатой и бедной, что позволяет каталитическому нейтрализатору работать с максимальной эффективностью, одновременно балансируя общую смесь для минимизации выбросов. Слишком большое количество топлива производит углеводороды и угарный газ. Слишком малое количество топлива производит загрязнители оксида азота. Сигнал датчика помогает поддерживать правильное соотношение.
Верхние кислородные датчики генерируют небольшой переменный сигнал напряжения пропорционально разнице между содержанием кислорода в выхлопном потоке и содержанием кислорода в окружающем воздухе. Нижние кислородные датчики (иногда называемые датчиками контроля катализатора) так названы, потому что они расположены "после" каталитического нейтрализатора в выхлопной системе. Нижние датчики также генерируют небольшой переменный сигнал напряжения, чтобы сообщить блоку управления двигателем (PCM), работает ли каталитический нейтрализатор с максимальной эффективностью.
Типы лямбда-зондов
Датчики O2 обычно можно разделить на узкополосные или широкополосные. Широкополосные датчики O2 имеют дополнительную ячейку для подачи кислорода для регулирования количества кислорода, присутствующего в чувствительном элементе.

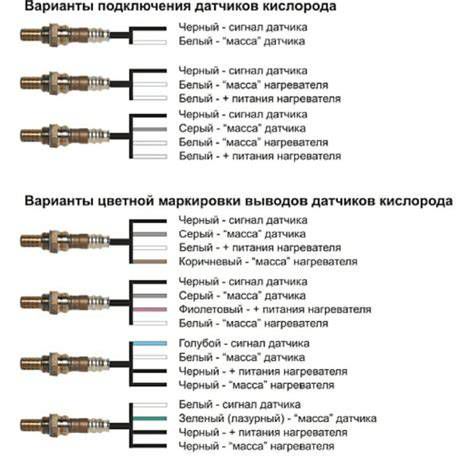

На рынке существуют три типа лямбда-зондов. Самые старые и наиболее распространенные на рынке - это лямбда-зонды на основе диоксида циркония. Этот тип существует в различных конфигурациях (с одним, двумя, тремя или четырьмя проводами) в зависимости от того, подогревается ли датчик или нет. Второй тип - это лямбда-зонд на основе диоксида титана, также доступный в четырех различных типах. Этот тип легко идентифицировать, потому что диаметр резьбы у него меньше, чем у диоксида циркония (визуальный признак: эти датчики имеют желтые и красные провода). Наконец, третий тип - это так называемый широкополосный лямбда-зонд, также называемый «датчиком с 5 проводами», который является новейшим и наиболее точным. Широкополосный лямбда-зонд является наиболее распространенным в новых автомобилях, оснащенных двумя лямбда-зондами на каждый каталитический нейтрализатор.
Как правило, существует несколько кислородных датчиков - по два на каждый ряд цилиндров. Четырехцилиндровые двигатели имеют два датчика, тогда как двигатели V6 и V8 имеют четыре датчика. Верхние кислородные датчики расположены под фланцами выпускного коллектора и над каталитическим нейтрализатором. В случае EOBD II (европейские автомобили после 2001 года) также имеется второй датчик после каждого каталитического нейтрализатора с целью измерения эффективности каталитического нейтрализатора.
Когда следует проверять лямбда-зонд? Симптомы неисправности
Типичный лямбда-зонд имеет долгий срок службы, но он все равно может выйти из строя. Со временем лямбда-зонд может засориться. В результате собранная информация может перестать быть достаточно точной... или даже некорректной. Если лямбда-зонд изнашивается, это может быть вызвано рядом факторов: засорение датчика, загрязнение датчика маслом, повреждение датчика или отказ передачи сигналов в ЭБУ.
Распространенные источники загрязнения включают чрезмерно богатую топливную смесь или выброс масла в старом двигателе, а также сгорание охлаждающей жидкости двигателя в камере сгорания в результате утечки прокладки двигателя. Он также подвергается воздействию чрезвычайно высоких температур, и, как любой компонент, может изнашиваться со временем. Когда кислородный датчик выходит из строя, компьютер больше не может определять соотношение воздуха и топлива, поэтому он начинает "угадывать".
Если ЭБУ не получает никаких измерений от датчика, например, когда двигатель только что запущен или датчик не работает, ЭБУ будет использовать фиксированную богатую топливную смесь, что увеличивает расход топлива и выбросы. Если лямбда-зонд или провода повреждены или изношены, автомобиль будет постоянно циркулировать на богатой смеси, увеличивая расход топлива и ставя под угрозу другие элементы системы контроля выбросов, такие как каталитические нейтрализаторы.
Если ваш автомобиль, грузовик или внедорожник испытывает внезапное увеличение расхода топлива или нестабильный холостой ход, датчик O2 является потенциальной причиной. Симптомы неисправного датчика O2 также включают проблемы с управляемостью, такие как потеря мощности при ускорении, плавающий холостой ход и плохая экономия топлива. Когда датчик O2 выходит из строя? Блок управления двигателем (PCM) автомобиля включит индикатор "Check Engine" (MIL), когда возникнет проблема в любой из цепей датчика O2. Соответствующий код неисправности, хранящийся в PCM, укажет, какая цепь датчика O2 неисправна.
Замена кислородного датчика может быть недорогой по сравнению с тем, чтобы оставить его без проверки, что может привести к плохой работе двигателя, низкой топливной эффективности, плохим выбросам и даже повреждению каталитического нейтрализатора.
Диагностика неисправности лямбда-зонда

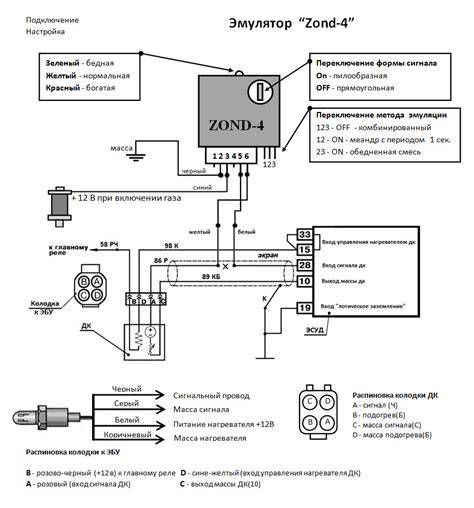

Прежде чем заменить датчик, необходимо диагностировать проблему. Проблема не всегда заключается в самом датчике. Для проверки лямбда-зонда проверьте напряжение на сигнальном проводе (обычно черного цвета). Обычно, после прогрева двигателя и при нормальной работе, измерение должно чередоваться между 0,2 и 0,9 вольта примерно два раза в секунду при 2000 об/мин. Если лямбда-зонд подогревается (три или четыре провода), возьмите нагреватель и измерьте его сопротивление с помощью омметра. Нагреватель состоит из двух проводов одного цвета, обычно белого или черного. Рекомендуется всегда проверять электрическую схему автомобиля и проводить измерения при нормальной рабочей температуре двигателя. Измеренное напряжение на сигнальном проводе аналогично напряжению, полученному от циркониевого лямбда-зонда. Низкое значение напряжения соответствует бедной смеси, в то время как высокое напряжение (около 1 Вольта) соответствует богатой смеси.
Для диагностики широкополосных лямбда-зондов необходимо использовать сканер или осциллограф. Считайте любые коды неисправностей с помощью диагностического инструмента. Используйте осциллограф для проверки сигнала как на холостом ходу, так и примерно. Подключите диагностический инструмент, такой как Delphi’s DS, выберите правильный автомобиль и считайте код(ы) неисправности. Подтвердите код неисправности, выбрав данные в реальном времени и сравнив значение подозрительного неисправного датчика со значением заведомо рабочего датчика. При необходимости обратитесь к данным производителя автомобиля, чтобы найти правильное значение для сравнения. Поскольку многие современные автомобили имеют несколько кислородных датчиков, убедитесь, что вы правильно определили неисправный датчик, чтобы по ошибке не заменить не тот.
Производители автомобилей немного по-разному идентифицируют "ряд 1" против "ряда 2" и "передний / задний" против "до / после", поэтому следует проявлять осторожность, чтобы убедиться, что вы идентифицировали правильный (проблемный) датчик. Чтобы проверить лямбда-зонд, вам нужно пройти тестовый случай. Все автомастерские и подавляющее большинство дилерских центров способны выполнить эту операцию. Она включает в себя подключение электронного чемодана к разъему OBD вашего автомобиля. Это позволяет считывать информацию ЭБУ и таким образом анализировать любую ошибку, которая могла быть сообщена лямбда-зондом. Хотя некоторые мобильные приложения могут выполнять эту операцию, риск ошибки иногда значителен.
Проверка датчика кислорода (лямбда зонда). Курсы обучения автоэлектриков и диагностов ИЦ СМАРТ
Замена лямбда-зонда на Daewoo Kalos 1.2
Замена кислородного датчика обычно является простой задачей. Если у вашего автомобиля есть верхние и нижние датчики O2, последний, как правило, более доступен, и работа должна занять у домашнего механика менее часа.
Далее используйте гаечный ключ - или специальный торцевой ключ для O2 датчиков - чтобы открутить датчик из его посадочного места. Используйте специализированный торцевой ключ для облегчения снятия лямбда-зонда. Поскольку датчики O2 устанавливаются в выпускной коллектор или трубу, которые оба сжимаются при охлаждении, датчик O2 может быть очень трудно ослабить, когда двигатель холодный. Вместо того, чтобы рисковать повреждением датчика или его монтажной резьбы, запустите двигатель на минуту или две, затем выключите его.
Отсоедините электрический разъем кислородного датчика. Используя торцевой ключ для кислородного датчика (щелевой), снимите кислородный датчик. Нанесите легкое покрытие антизадирного состава на резьбу нового кислородного датчика, чтобы облегчить его будущее снятие. Не допускайте попадания антизадирного состава на керамическую часть датчика, которая входит в трубу. Для защиты от приваривания датчика к резьбе, датчики Delphi поставляются с антизадирными составами, уже нанесенными или включенными в комплект.
При необходимости нанесите составы на новый датчик перед повторной установкой. Используйте смазку вокруг резьбы нового датчика, чтобы облегчить его установку сейчас и снятие в дальнейшем. Датчик можно навинтить вручную и затянуть специальным торцевым ключом до нужного крутящего момента, указанного в руководстве по обслуживанию автомобиля. Проверьте правильность применения по каталогу; похожие приложения могут иметь разное время реакции, не являясь эквивалентными.
Стоимость и время замены лямбда-зонда для Chevrolet Kalos (Daewoo Kalos)
Лямбда-зонд - относительно простая, стандартизированная деталь. В зависимости от марки, его стоимость обычно составляет от 15 до 50 евро. Однако к этой цене необходимо добавить стоимость работы. В зависимости от автомобиля, этапы демонтажа и повторной сборки могут быть более или менее трудоемкими. В результате стоимость операции обычно колеблется от 70 до 400 евро. Типичная замена лямбда-зонда в Великобритании стоит около £155 - £321.
В зависимости от двигателя вашего Chevrolet Kalos (Daewoo Kalos) и от того, живете ли вы в большом городе или в маленьком, цена замены лямбда-зонда на вашем автомобиле может быть выше или ниже. Мы рассчитали цены для некоторых самых продаваемых автомобилей в Великобритании, чтобы дать вам представление о том, сколько стоит замена лямбда-зонда.
| Модель автомобиля | Диапазон цен (Fixter) | Среднее время работы |
|---|---|---|
| Chevrolet Kalos 1.2 S | £156 - £244 | 29 мин - 1 ч 2 мин |
| Chevrolet Kalos 1.2 SE | £155 - £244 | 43 мин - 1 ч 20 мин |
| Chevrolet Kalos 1.4 SX | £205 - £321 | 48 мин - 1 ч 29 мин |
В стоимость обычно входит: снятие неисправных лямбда-зондов, замена на рабочие лямбда-зонды, тест-драйв и проверка безопасности автомобиля. Без вашего согласия не производятся никакие дополнительные работы. Используются только оригинальные запчасти производителя или эквивалентные. На все запчасти и работу распространяется 12-месячная гарантия. Крайне не рекомендуется ездить с неисправной деталью. Помимо повышенного расхода топлива и снижения производительности, вы рискуете повредить многие компоненты вашего автомобиля.
