Az Audi A4 B5 modell elektromos rendszerének karbantartása során elengedhetetlen a biztosítékok és relék megfelelő ismerete. Ezek az alkatrészek biztosítják a különböző rendszerek, beleértve a központi zár és a világítás biztonságos működését.
A biztosítékok elérése és cseréje

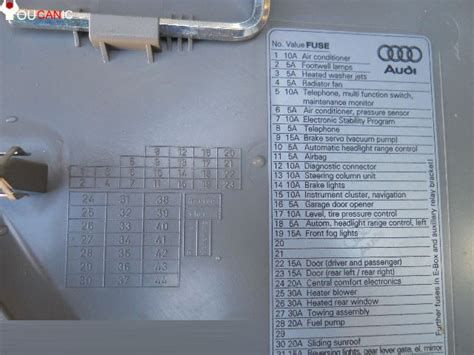

A biztosítékokhoz való hozzáféréshez nyissa ki az előlap fedelét. A biztosítékokkal és relékkel védett áramkörök a burkolat belső oldalán vannak jelölve. A biztosítékok számozottak.
A biztosíték eltávolításához először győződjön meg arról, hogy a gyújtás ki van kapcsolva, vagy a megfelelő áramkör le van választva. Nyissa ki a fedelet, és a mellékelt lehúzóval húzza ki a biztosítékot a foglalatból.
Biztonsági előírások a cserénél

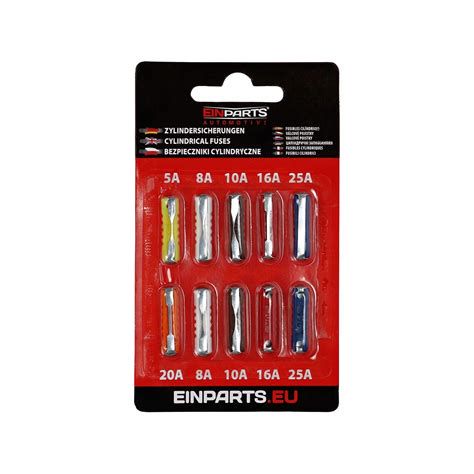

- Mindig a megadott névleges teljesítményű új biztosítékokat használjon.
- Semmilyen körülmények között ne használjon az előírtnál magasabb értékű biztosítékokat, ne helyezzen be ideiglenes "hibákat" iratkapcsok, fólia stb. formájában.
- Ez komolyabb károkhoz vagy akár tűzhöz is vezethet. A biztosíték névleges értéke a testre van nyomtatva.
Ha az újonnan beszerelt biztosíték azonnal kiolvad, ne szerelje be a következőt, amíg meg nem találja az okot - leggyakrabban az ok rövidzárlat a célpontban (a testhez). Ha a biztosíték több áramkört véd, húzza ki mindegyiket, és csatlakoztassa egyenként, amíg a biztosíték újra ki nem ég - így könnyebben megtalálhatja a hibát.
Elektromos autózás KEZDŐKNEK. 1/10. rész **Az elektromos autók alapjai**
Relék diagnosztikája és cseréje
A relék egy közös blokkra vannak felszerelve, amelyhez a kormányoszlop alatti burkolat eltávolításával lehet hozzáférni. A relé nem szétválasztható szerkezet, nem javítható. A relé cseréjéhez ki kell venni az aljzatból.
Hibakeresési lépések
Ha egy relé által vezérelt áramkörben vagy rendszerben hiba lép fel, és a relé meghibásodásának gyanúja merül fel, kapcsolja be a rendszert. Ha a relé működik, egy kattanó hangot kell hallania, ami azt jelzi, hogy a relé tápfeszültséget kap. Ha kattanások hallhatók, az vagy a működtető áramkör hibás működését, vagy a relé működtető érintkezőinek hibás működését jelzi. Ha nincs kattanás, akkor vagy a relé hibás, vagy nem kap áramot a vezérlő áramkörtől.
| Hiba típusa | Lehetséges ok |
|---|---|
| Nincs kattanás | Relé hiba vagy nincs vezérlő feszültség |
| Kattanás hallható, de nincs működés | Működtető áramkör hiba vagy érintkező hiba |
A relé cseréje előtt kapcsolja ki a gyújtást. Megjegyzés: Az irányjelző/vészjelző relé a vészvillogó kapcsolóba van beépítve.
A dízelmotoros modelleken a gyújtógyertya tápáramkörét egy olvadó lánc védi - egy erős biztosíték. A betét egy műanyag védőburkolat alatt található a motortér hátsó részén, a fűtés bemeneti terelője mögött. A betét cseréje előtt válassza le a földelő vezetéket az akkumulátorról. Szerelje be az új betétet és szorosan húzza meg a rögzítőcsavarokat.
