Антенны на крыше автомобилей, включая Mercedes A 170 CDI, являются важным элементом для приема радиосигнала и, в зависимости от комплектации, сигналов GPS или телефонной связи. Однако они подвержены различным повреждениям, что может привести к необходимости их ремонта или полной замены.
Почему требуется замена или ремонт антенны?
Крышевые антенны часто страдают от внешних воздействий. Причиной повреждения могут быть низко висящие ветки деревьев, механическое воздействие при посещении автоматических моек или просто естественный износ и старение материалов.
Признаки неисправности варьируются от очевидных, таких как отломанная антенна, до более скрытых, например, протечки воды в салон, которая может скапливаться в потолочной консоли или плафоне освещения. Такие протечки не только портят внутреннюю отделку, но и могут привести к короткому замыканию и другим электрическим проблемам.
Своевременный ремонт или замена антенны критически важны для предотвращения дальнейших повреждений автомобиля и сохранения полной функциональности мультимедийных и навигационных систем.
Подготовка к работе: Необходимые инструменты и материалы
Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы.
- Основные инструменты:
- Набор торцевых ключей (особенно 22 мм).
- Набор торцевых отверток (например, T9 Torx).
- Плоские пластиковые съемники для снятия элементов салона.
- Тонкий скребок или зубная нить для удаления герметика.
- Стремянка или устойчивая подставка для доступа к крыше.
- Материалы:
- Эпоксидный клей для пластика (например, Loctite's Epoxy Plastic Bonder) для ремонта.
- Прозрачный силиконовый герметик для обеспечения водонепропроницаемости.
- Двухсторонняя клейкая лента VHB (Very High Bond) для крепления.
- Возможно, новая антенна или запасные части (например, уплотнитель, колпачок) в зависимости от степени повреждения.
Пошаговое руководство по демонтажу крышевой антенны
Процесс снятия антенны требует аккуратности и последовательности действий.
Доступ к крепежу антенны из салона
В большинстве случаев для доступа к креплению антенны не требуется полностью снимать весь потолок. Ваша цель - получить доступ к внутренней части крыши, где крепится антенна.

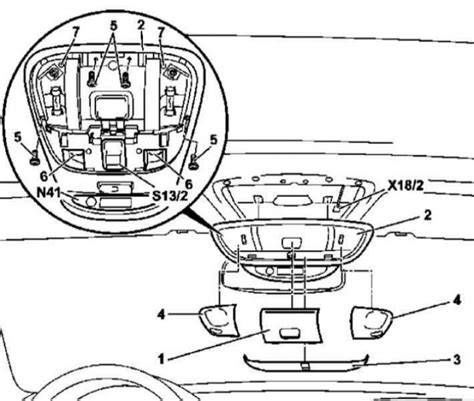

- Снимите потолочную консоль или плафон освещения. На некоторых моделях, таких как Sprinter, для этого достаточно освободить две металлические клипсы на пассажирской (правой) стороне и два пластиковых выступа на стороне водителя.
- Если у вас есть верхний отсек или полка, возможно, придется снять несколько дополнительных пластиковых элементов для лучшего доступа.
Отсоединение электрических разъемов
После получения доступа к внутренней части антенного блока необходимо отсоединить электрические провода. Используются разъемы типа FAKRA, которые кажутся сложными, но на самом деле имеют небольшой язычок, удерживающий две половинки вместе. Нажмите на этот язычок, чтобы разъединить разъем.
Затем ослабьте гайку крепления антенны, которая обычно имеет размер 22 мм.
Извлечение антенны с крыши
Теперь можно приступать к снятию антенны снаружи автомобиля.
- Поднимитесь на стремянку, чтобы получить удобный доступ к антенне на крыше.
- Аккуратно высвободите антенный блок. Часто антенна приклеивается к крыше липкой массой (герметиком). Используйте зубную нить или тонкий пластиковый скребок, чтобы провести их под уплотнением вокруг края пластика и отделить антенну от клейкой основы.
- Как только антенна будет свободна, ее можно полностью снять с автомобиля.
Снять антенну на Логан Сандеро , Устраняем течь | How to remove an antenna on Logan Sandero
Ремонт и повторная установка антенны
Если антенна подлежит ремонту, следуйте этим шагам. В противном случае переходите к разделу о вариантах замены.
Внутренний ремонт блока антенны
Если антенна была повреждена, но ее электроника цела, можно попробовать ее отремонтировать.
- Тщательно очистите старую клейкую массу с нижней части антенны.
- Если на вашем блоке, как на некоторых моделях Mercedes, основание крепится к пластиковой верхней части пятью винтами T9 Torx, открутите их, чтобы получить доступ к внутренней плате.
- Проверьте наличие следов водного повреждения.
- Убедитесь, что пружинные контакты на печатной плате, прижимающиеся к основанию крепежной гайки, чисты и обеспечивают хороший контакт. При необходимости аккуратно удалите старый клей или загрязнения.
- Для ремонта сломанных пластиковых частей используйте качественный эпоксидный клей для пластика. Убедитесь, что клей хорошо схватывается с материалом корпуса антенны.
- После полного застывания клея соберите блок и прикрепите новую двухстороннюю ленту VHB к основанию для лучшей фиксации и герметизации.
Герметизация и повторная установка
После ремонта или установки новой антенны следуйте этим шагам для ее обратной установки:
- Снова поднимитесь на стремянку и аккуратно пропустите провода обратно через отверстие в крыше.
- Установите антенну в отверстие и закрепите ее крепежным болтом.
- Изнутри салона затяните гайку (22 мм).
- Подключите электрические разъемы FAKRA, убедившись, что они надежно зафиксированы.
- Для дополнительной защиты от проникновения воды используйте прозрачный силиконовый герметик вокруг основания антенны на крыше.
- Установите на место потолочную консоль или плафон освещения.
Варианты замены и модернизации антенны
Если ремонт невозможен, или вы хотите улучшить функциональность, или изменить внешний вид, существуют различные варианты замены и модернизации.
Модельно-специфичные антенны
Важно помнить, что антенны могут быть модельно-специфичными. Например, автомобили со встроенной навигационной системой будут иметь антенну с интегрированным GPS-приемником. Всегда уточняйте совместимость и номера деталей для вашей конкретной модели Mercedes A 170 CDI. Например, для G-Wagen уплотнитель имеет номер 202-827-00-31, а полный антенный узел - 210-820-21-75 (без верхнего колпачка).
Короткие мачты и "плавники"
Если вы часто сталкиваетесь с повреждениями антенны, одним из решений может быть установка более короткой мачты ("stubby" или в стиле "Fuba"). Они менее подвержены механическим воздействиям.

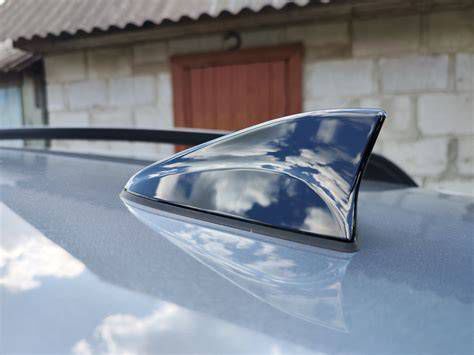

Другой популярный вариант - установка блока "акулий плавник" (shark fin). Такие блоки, разработанные для других моделей Mercedes или даже Audi, часто могут подойти, поскольку имеют схожий крепежный болт и разъемы FAKRA.
Как правило, любая усиленная антенна с разъемом FAKRA и входом +12В может быть функциональной заменой (если не учитывать специфические функции, такие как GPS).
Альтернативные крепления и полное удаление
Для радиолюбителей или тех, кто ищет максимально надежное крепление, можно использовать крепление RCA "NMO" (стандарт HAM-радио). Такие крепления могут быть установлены в существующее отверстие (например, 3/4 дюйма) без необходимости сверления. Они обычно поставляются с коаксиальным кабелем и обеспечивают водонепроницаемость с помощью уплотнительных колец.
Если антенна больше не выполняет своей функции (например, старые антенны для неработающих систем сотовой связи или аналоговой системы Tele-Aid), ее можно полностью удалить. Отверстие в крыше можно закрыть специальной пластиковой заглушкой для антенного отверстия, что предотвратит возможные протечки в будущем и упростит обслуживание.
