A Kipufogórendszer Átfogó Útmutatója: Anyagok, Működés, Karbantartás és a Saválló Rendszerek Esztétikai Festése

A kipufogórendszer létfontosságú szerepet játszik járműveink környezetbarát és hatékony működésében. Cikkünkben bemutatjuk a motor működéséhez elengedhetetlen rendszer alkatrészeit, a meghibásodásra utaló jeleket, valamint a különböző anyagokat, különös tekintettel a saválló kipufogókra. Emellett útmutatót adunk a saválló kipufogórendszerek festéséhez is, amely nem csupán esztétikai, hanem védelmi szempontból is előnyös lehet.

A Kipufogórendszer Felépítése és Feladata

A kipufogórendszer számos fontos feladatot lát el a környezetbarát és hatékony működés érdekében. Ezen funkciók közé sorolhatjuk a kipufogógáz elvezetését, károsanyag kibocsátás redukciót, a turbulens áramlás és zajcsökkentést. A tökéletes kipufogórendszer biztosítja, hogy a levegő-üzemanyag arány mindig helyes legyen, és a motor minimális üzemanyag-fogyasztás mellett maximális teljesítményt fejtsen ki. A kipufogórendszer sokelemű és komplex felépítésű, a következőkben a legfontosabb alkatrészeket vesszük sorra:

• Leömlőcsonk: A leömlőcsonk feladata elvezetni a motorból érkező kipufogógázt a csőrendszerbe.
• Flexibilis cső: A flexibilis cső (más néven kipufogó rezonátor cső) olyan rugalmas áthidalási megoldás, amely összeköti a motor és a kipufogórendszer hátsó részét. A flexibilis cső hiányában az autó rezgése idővel tönkretenné a kipufogórendszert.
• Katalizátor: Katalizátor nélkül jelentősen magasabb lenne az autós közlekedéssel generált károsanyag kibocsátás. A fontos eszköz képes a motor által előállított szénhidrogén és szén-monoxid egy részét oxidálni. A folyamat végén a környezetre veszélyes anyagok szén-dioxiddá és víz gőzzé alakulnak.
• Részecskeszűrő (angolul: diesel particulate filter, röviden DPF): A részecskeszűrő a dízelmeghajtású autókban található alkatrész, amely képes az apró méretű korom részecskék összegyűjtésére. A dízel részecskeszűrő, (DPF, Diesel Particulate Filter) a környezetre káros részecskéket, illetve a kormot szűri a dízelmotorból kiáramló gázokból.
• Oxigénszenzor: Az oxigénérzékelő (másnéven lambda-szonda) a gépjárművekben található fontos alkatrész, amely a levegő és üzemanyag arányának szabályozásáért felelős.
• Hátsó és középső kipufogó dob: A középső kipufogó dob elsődleges feladata lelassítani a motorból kiáramló gázokat a zajcsökkentés érdekében. A hátulsó kipufogó dob további zajtompítást tesz lehetővé speciális hangelnyelő anyagok felhasználásával.
• Hővédő lemez: A kipufogórendszer akár a 300 °C hőmérsékletet is elérheti. A lehetséges kár elkerülése érdekében az autó egyéb alkatrészeit a hővédő lemez óvja.
• Csatlakozók és felfüggesztő elemek: A rendszer elemeit csatlakozók és felfüggesztő elemek rögzítik a gépjármű alvázához. Ezek a rögzítések általában lehetővé teszik a kismértékű mozgást, amely segít a közlekedés közbeni rezonancia okozta károk megakadályozásában.

Anyagok a Kipufogórendszer Gyártásában

A kipufogórendszerek anyagválasztása kritikus a tartósság és a teljesítmény szempontjából. Az utóbbi időben az Európai Unióban minden kipufogódob és csőgyártó elsősorban alumíniumbevonatú acélt használ a termelési folyamat során. Mind az utángyártott piac számára előállított márkák, mind a kereskedelmi ellátásra termelő gyári, eredeti alkatrészgyártók alumíniumbevonatú acélt alkalmaznak ezekben az egységekben. Az alumíniumbevonatú acél két anyagból áll, rétegelt acélból és alumíniumvédőrétegből.

Ha az acélréteget csak az egyik oldalán fedjük be alumíniummal akkor egyrétegű alumíniumbevonatú acélról beszélünk, ha viszont mindkét oldalán alumíniummal vonjuk be kétrétegű alumíniumbevonatú acélról beszélünk. A korrózióállóság mértéke a rétegelt acélt védő alumíniumréteg vastagságától függ. A vásárolt alumíniumbevonatú acél minőségét úgy állapíthatjuk meg, hogy megvizsgáljuk a gyártó által megadott számot, amely a rétegelt acél egy négyzetméterére eső alumínium védőréteg gramban meghatározott tömegét mutatja. Ezt a számot az "egyrétegű" vagy "kétrétegű" szó követi, amely azt jelzi, hogy az acél egyik vagy mindkét oldalát védi-e alumínium réteg. Tehát a "120gr/négyzetméter kétrétegű" jelzés azt jelenti, hogy az alumíniumozott acél mindkét oldalát 120 gramm alumínium borítja. Az ilyen jó minőségű alumíniumbevonatú acélt az eredeti alkatrészeket gyártók használják a kereskedelmi forgalomba hozott termékeikhez, valamint az utángyártók a homologizált gyártáshoz.

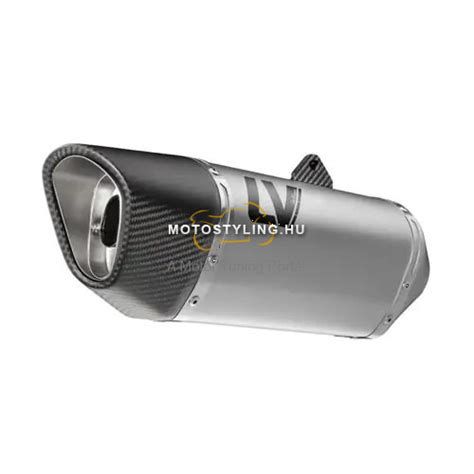

A Saválló (Rozsdamentes) Acél Előnyei

A rozsdamentes acél, azaz korrózióálló változat, könnyen kezelhető, egyszerűen tisztán tartható, ellenálló anyag. Erős korróziós hatásoknak kitett kipufogók esetében előszeretettel alkalmazzák, még a lényegesen magasabb ára miatt is. A minőséget ugyanis meg is kell fizetni. Mindezért viszont a felhasználó nem csupán egy sokáig esztétikus képet mutató, különösebb utólagos felületkezelést nem igénylő anyagot kap. A rozsdamentes acél súlya kevesebb, mint ugyanolyan mennyiségű nem rozsdamentes acélé. Szilárdsága a vas szilárdságánál magasabb, nagyobb terhelésnek is ellen tud állni a kedvező mechanikai tulajdonságainak köszönhetően.

Rozsdamentes termékeinkre 2-év garanciát vállalunk. Hengerenkénti leömlőt turbósra strapabírót egyedileg rozsdamentes anyagból készítünk. A turbó után lehet rá rendszer szerelni.

A Kipufogórendszer Meghibásodásának Jelei és Következményei

A rendszeres használat során ezek a komponensek rengeteg nedvességnek és szennyező anyagnak vannak kitéve, így rozsdásodásuk szinte elkerülhetetlen. Ha az autót elsősorban rövidebb utakra vagy csak alkalmanként használjuk, az jobban igénybe veszi a kipufogót a lecsapódó savas kondenzvíz miatt. Hosszabb út során a kipufogó rendszernek van ideje átmelegedni, így a kondenzvíz elpárolog, ezáltal a belső korrózió nem csökkenti a rendszer élettartamát.

Figyelmeztető Jelek

• Csökkent az üzemanyag-hatékonyság: A kipufogó meghibásodás egyik gyakori jele a romló üzemanyag-hatékonyság, vagyis azonos vezetési körülmények mellett növekszik a dízel vagy benzin felhasználás.
• Felvillant a check engine lámpa: A check engine lámpa egyebek mellett jelezheti a lambdaszonda meghibásodását is. A lámpa felvillanása esetén érdemes mielőbb szakemberhez fordulni.
• Folyadék szivárog a kipufogóból: Amennyiben a parkolást követően foltokat észlel kipufogócső alatt, érdemes szervizbe vinni a gépjárművet.
• Rozsdás vagy sérült kipufogó-alkatrészek: Megfelelő karbantartás mellet is jelentkezhet korrózió vagy sérülés a kipufogó-alkatrészeken. A rozsda és deformitás befolyásolhatja a rendszer normál működését.
• Zavaró hangot ad ki a kipufogó: A hátsó és középső kipufogó dob meghibásodása következtében a kipufogó zajossá válhat.

Az Ellennyomás Szerepe és Problémái

A kipufogó-rendszerben alkalmazott ellennyomás a szelep összenyitási időtől függ, amely előre be van állítva, és a vezérlőtengely bütykeinek formája határozza meg.

Túl Nagy Ellennyomás

Ha a kipufogó-rendszerben a gyár által előírtnál nagyobb ellennyomás van (azaz tovább tart, amíg az elégett üzemanyag kijut a kipufogó-rendszerből), akkor egy bizonyos mennyiségű elégett gáz benn marad az égéstérben a szelepösszenyitási idő után is, és a szívóütem során összekeveredik a beáramló friss levegő-üzemanyag keverékkel. Ezáltal csökken a motor teljesítménye, a kipufogócső pedig karakteres vörös szint kap, amelyet a kipufogási ütem alatt a hengerből a kipufogóba jutó, még mindig égő üzemanyag okoz. Ilyen extrém körülmények között a kipufogószelepek ill. a szelepkészülékek hamar megrongálódnak (megolvadnak) elvesztik tömítőképességüket, emiatt a keverék egy része a tömítetlen szelepen keresztül a sűrítési ütem során kijut az égéstérből a kipufogó-rendszerbe, és ezáltal még nagyobb teljesítménycsökkenést okoz. Másrészt amikor az égő üzemanyag eléri a katalizátort, a katalizátor magja olvadni kezd. Az olvadási folyamat sebessége attól függ, hogy mekkora az ellennyomást érintő probléma, néhány perctől néhány hónapig terjedhet.

A túl nagy ellennyomás okai lehetnek:

1. Ha nem kifejezetten az adott motorhoz tervezett kipufogó-rendszert, vagy katalizátort (más típushoz készült berendezést) szerelünk be az autóba.
2. Ha nem homologizált terméket (univerzális kipufogódobot vagy katalizátort) építünk be a rendszerbe.
3. Ha hegesztéssel illesztjük be a csöveket, a kipufogót, vagy katalizátort a kipufogó-rendszerbe, s így a csövek belső átmérője csökken a hegesztés során.
4. Amikor a kipufogó-rendszer belső csövei berozsdásodnak.

Túl Kicsi Ellennyomás

Ha a kipufogó-rendszer ellennyomása az előírtnál kisebb a gyártó által tervezettnél, akkor a gázok a kipufogási ütem során gyorsabban jutnak ki az égéstérből. A szelepösszenyitási idő alatt az elégett gázok könnyebben és gyorsabban áramlanak át a kipufogó-rendszeren, emiatt a szívószelepen át beáramló friss levegő-üzemanyagkeverék egy része ki tud jutni a kipufogószelepen keresztül, miután kinyomta az égett üzemanyagot az égéstérből. Könnyen látható, hogy a gyenge ellennyomás miatt a levegő-üzemanyag keverék egy része elvész az égéstérből, akkor csökken a motor teljesítménye, hiszen egységnyi idő alatt kevesebb üzemanyagot égetünk el, mint amikor megfelelő az ellennyomás mértéke. Emellett, ha a gázok gyorsabban áramlanak át a kipufogó-rendszeren a külvilág felé, akkor a zajszint is magasabb lesz a normál helyzethez képest (amikor a kipufogó-rendszer ellennyomása megfelelő). Ez a hiba más problémát is okoz: a katalizátor magja olvadni kezd, mert az el nem égett levegő-üzemanyag keverék - amely a szelepösszenyitási idő alatt kiszökik az égéstérből - eléri az 500 C és 900 C fok között működő mag felszínét, automatikusan elkezd égni (1800 C fokon), ezáltal a felszínen mikroméretű olvadt területek keletkeznek. Ha a probléma továbbra is fennáll, akkor a katalizátor egy bizonyos idő alatt teljesen tönkremegy.

A túl kicsi ellennyomás okai lehetnek:

1. Ha nem homologizált kipufogódobot (főleg sportos kipufogót, amelyik zajosabb, mint az eredeti alkatrész), katalizátort, vagy csövet szerelünk a járművünkbe.
2. Ha a kipufogó-rendszerből a rozsdásodás vagy az erős rezgés miatt szökik a levegő.
3. Ha valaki átlyuggatja a kipufogóburkolatot, vagy az oldalsó borítást, hogy "kiengedje a vizet". Nem szabad elfelejtenünk, hogy a kipufogódobok és a csövek alumíniumozott acélból készülnek, és ha egyszer átlyukasztják, akkor tönkremegy az alumínium védőréteg, a kipufogódob belsejében keletkező savak közvetlen kapcsolatba kerülnek a rétegelt acéllal, így felgyorsul a rozsdásodás, rövid idő alatt egyre nagyobb lesz a lyuk, amely tovább növeli az ellennyomás problémáit.

Karbantartás, Javítás és Homologizáció

A kipufogórendszer megfelelő működésének fenntartásához rendszeres karbantartás és szükség esetén javítás szükséges. A DPF szűrő a megfelelő technológiával szinte tökéletesen tisztítható és lényegesen olcsóbb, mint ha ki kell cserélni a gyári részecskeszűrőt. Az eredményes tisztítás egyik alapvető feltétele, hogy mechanikai sérülés ne legyen a szűrőn. A folyamat során a szűrőt megfelelő hőmérsékleten vízsugárral és vegyszerekkel kezeljük.

Kipufogó Javítási Költségek (Tájékoztató Jelleggel)

Homologizáció: A Minőség és Biztonság Garanciája

A kipufogó-rendszerek különböző alkatrészeinek (kipufogódobok és katalizátorok) homologizációja az eredeti alkatrészek és az utángyártott piacra készült alkatrészek harmonizációs folyamatát jelenti. Ez a folyamat mind a gépkocsihasználók, mind az autószerelő számára garantálja, hogy a beszerelt egység az ellennyomási tényezők és a zajszint szempontjából megfelel a gépjárműgyártó által készített eredeti alkatrésznek. Fontos megjegyeznünk, hogy nem homologizált kipufogódobot és katalizátort tilos beszerelni, az ilyen tevékenység az Európai Unióban törvényellenes, éppúgy mint a nem homologizált gumiabroncsok alkalmazása, és az egyrétegű üveg gépkocsiba történő beépítése. Az univerzális kipufogódobok vagy katalizátorok nem homologizálhatók, mert ez a két elv ellentétes egymással.

A katalizátor vagy a kipufogódob európai uniós homologizáltságáról úgy győződhetünk meg, hogy ellenőrizzük a termék burkolatának alsó részén található homologizációs kódot. A kódnak mindig az említett helyen kell lennie, mert az állami gépjármű műszaki vizsga során is ellenőrzik. Mindig meg kell bizonyosodnunk arról is, hogy a kipufogódob vagy katalizátor rendelkezik-e a megfelelő homologizációs tanúsítványokkal. Ezeket az iratokat mind a műszaki vizsgaközpont munkatársai, mind a gépkocsi használói bármikor kérhetik. A homologizációs iratok megtekintésekor mindig meg kell győződnünk arról, hogy helyes formátumban készült-e (minden európai uniós országban szabványos formátum van meghatározva, és a szabvány az Európai előírásokban, valamint az ENSZ 103-as szabályzatában is szerepel), valamint rendelkezik-e az Ipari és Kereskedelmi Minisztérium illetékes tisztségviselőjének aláírásával és pecsétjével.

Homologizációs Vizsgálatok

Bár a homologizációs vizsgálatokat külső laboratóriumok végzik, mint például Németországban a TÜV vagy Spanyolországban az INTA, minden európai országban egyedül az Ipari és Kereskedelmi Minisztérium jogosult a homologizációs tanúsítvány kiadására. A vizsgák minden európai országban azonos szabvány szerint zajlanak, és a homologizációs kód és tanúsítvány megszerzéséhez minden vizsgát teljesíteni kell.

1. Zajszint teszt (álló helyzetben): Az eredeti, gyári kipufogó-rendszerrel felszerelt gépkocsi sebességváltóját üresbe állítva, az ellenőr megméri a gyári kipufogó-rendszer zajszintjét, miközben a motort a műszaki leírásban meghatározott, maximális teljesítményhez szükséges fordulatszám 2/3 -áig gyorsítják fel. Ezután az eredeti kipufogót a homologizálni kívánt utángyártott kipufogóra cseréljük, és megismételjük a tesztet. A teszt csak akkor sikeres, ha az utángyártott termék zajszintje, mindig alacsonyabb mint az eredeti alkatrészé, és mindig 72 dB alatt marad.
2. Zajszint teszt (mozgás közben): Ez a teszt hasonlít az előzőhöz, de pályán hajtják végre, miközben a kocsi mozog. A zajszintet mikrofonokkal mérik. A vizsgálat elvégzéséhez a kocsinak második és harmadik sebességfokozatban kell haladnia, miközben a motort a műszaki leírásban meghatározott, maximális teljesítményhez szükséges fordulatszám 2/3-áig gyorsítjuk fel. A teszt csak akkor sikeres, ha az utángyártott termék zajszintje mindig alacsonyabb mint az eredeti alkatrészé, és mindig 72 dB alatt marad.
3. Ellennyomás teszt: Az első teszt során a motort egy bizonyos fordulatszámtartományban járatva megmérjük a teljes mértékben gyári, eredeti alkatrészekből álló rendszer egyes elemeinek ellennyomási értékét. Ezután a tesztelni kívánt alkatrészt kicseréljük, és megismételjük ugyanezt a vizsgálatot. A teszt csak akkor sikeres, ha a két vizsgálat közötti ellennyomás-különbség kevesebb mint 25%, vagyis az utángyártott piac számára homologizálni kívánt termék ellennyomási értéke legfeljebb 25%-kal lehet nagyobb, mint az eredeti gyári alkatrészé. A kipufogógyártók számára ez a legnehezebb vizsga, hiszen ahhoz, hogy az előző két zajszinten átmenjenek, egy kicsivel nagyobb ellennyomásra van szükség, ugyanis így csökkenthető a kipufogó-rendszerből távozó gázok sebessége, és ezáltal redukálható a zajszint az eredeti alkatrészhez képest.
4. Katalizátor nemesfémtartalom teszt: Ez a teszt csak a katalizátorok esetében végezzük el, és a vizsgálat alapján határozzuk meg, hogy a katalizátor magja mennyi nemesfémet (platinát, ródiumot, palládiumot) tartalmaz. Ez a vizsgálat garantálja a gépkocsihasználó számára, hogy a katalizátor nemesfémtartalma megfelel az Európai Környezetvédelmi Szabályzatban előírt mennyiségnek, s ez által képes a káros kipufogógázokat nem szennyező gázzá alakítani. A jármű használója számára is biztosítékot jelent, hogy a pénzéért azt kapja, ami jár neki, hiszen egyes nemesfémek nagyon sokba kerülnek. Általában az univerzális katalizátorok nemesfémtartalma jóval alacsonyabb (kb. ötödrésze a homologizált termékek nemesfémtartalmának), emiatt az ilyen termékeknek általában az ellennyomási szintje sem megfelelő, mert nem egy konkrét motortípushoz tervezték őket.
5. Illeszkedési teszt: Ez a vizsgálat azt ellenőrzi, hogy a homologizálni kívánt termék szerelvényei ugyanolyanok-e mint az eredeti alkatrészé, és hasonló-e a formája.

A Saválló Kipufogórendszer Festése: Útmutató

Bár a rozsdamentes acélból készült kipufogórendszerek alapvetően ellenállnak a korróziónak és hosszú ideig megőrzik esztétikus megjelenésüket különösebb utólagos felületkezelés nélkül, a festés további előnyökkel járhat. Egyrészt vizuálisan testre szabhatja autója megjelenését, másrészt egy megbízható festékréteg simábbá és egységesebbé teheti a kipufogó felületét, amelynek révén kevesebb szennyeződés tapad meg rajta. Ez a védelem hozzájárulhat a rendszer élettartamának megőrzéséhez és közvetve segíthet a motor teljesítményének állandó szinten tartásában, megakadályozva az esetleges felületi sérülésekből eredő korróziót, ami befolyásolhatná az ellennyomást. A színválasztás sem elhanyagolható szempont a festék kiválasztása során.

Színválasztás és Előkészületek

Ha a klasszikus színeket részesíti előnyben, mint a fekete, ezüst vagy szürke, annak sincs akadálya. Ugyanakkor egyedi megjelenést kölcsönözhet piros, kék, vagy arany árnyalatokkal. Ha már arról van szó, hogy önállóan készíti el a festést, fontos, hogy előkészítse a szükséges eszközöket és anyagokat. A lényeg a türelem és a rétegek egyenletes felvitele. Ha megvannak a megfelelő eszközök és anyagok, nincsen akadálya az önálló munkának. A kipufogó festése bár elsőre talán bonyolultnak tűnik, megéri a belefektetett energiát és törődést.
