Renault Clio относится к автомобилям супермини класса. Первое поколение производилось с 1990 по 1997 год. Автомобили Renault Clio 2-го поколения выпускались в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах. В этот период данная модель несколько раз признавалась автомобилем года в Европе. Дополнительно, эта статья демонстрирует четкую схему, которая иллюстрирует расположение и компоновку различных предохранителей на борту Renault Clio 2, модель которого производилась с 1998 по 2005 год. Мы предлагаем вам ознакомиться с информацией о расположении блоков предохранителей и реле для Renault Clio 2 с диаграммами блоков предохранителей и назначением их элементов, а также отдельно отметить предохранители, отвечающие за работу прикуривателя.
Обратите внимание, что в нашем материале и вашем автомобиле могут быть отклонения. Конструкция блоков может варьироваться в зависимости от страны поставки, комплектации и года выпуска.

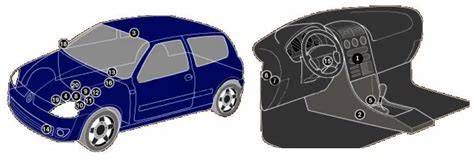

Общая схема расположения электронных блоков управления
Для понимания общей электрической схемы автомобиля Renault Clio 2 поколения, ознакомьтесь с расположением основных электронных блоков управления и компонентов.
- 1: Блок управления кондиционером
- 2: Модуль управления SRS
- 3: Датчик противоугонной/центральной блокировки - потолочная панель
- 4: Аккумулятор
- 5: Диагностический разъем (DLC)
- 6: Монтажный блок предохранителей и реле в салоне
- 7-8: Монтажный блок предохранителей и реле в моторном отсеке
- 9-10: Дополнительный предохранитель (60А), реле подогревателя охлаждающей жидкости - F9Q (^5/00) - возле блока предохранителей 2 в моторном отсеке
- 11: Дополнительный предохранитель (70А / 80А), реле подогревателя охлаждающей жидкости - F9Q / K7K (6 / 00 ^) - возле блока предохранителей 2 в моторном отсеке
- 12: Дополнительный предохранитель (80А), усилитель рулевого управления - некоторые модели - возле блока предохранителей / реле 2 в моторном отсеке
- 13: Реле двигателя насоса омывателя фар - резонатор впуска
- 14: Сигнал
- 15: Кольцевая антенна иммобилайзера - возле замка зажигания
- 16: Инерционный выключатель подачи топлива
- 18: Датчик температуры окружающего воздуха - зеркало заднего вида пассажирской двери
- 19: Модуль управления электронной трансмиссией
- 20: Датчик скорости - коробка передач

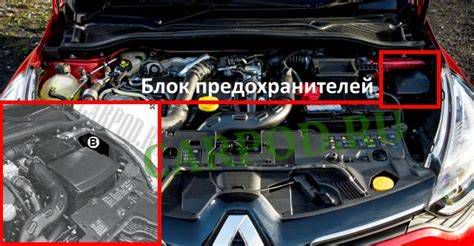

Блок предохранителей и реле в моторном отсеке
В моторном отсеке под капотом, с левой стороны, под защитной крышкой, находится блок с предохранителями и реле.
Схема предохранителей моторного отсека
| Обозначение | Ампераж | Назначение |
|---|---|---|
| F1 | 30A | Управление двигателем |
| F2 | 30A | Реле электродвигателя вентилятора охлаждения (без кондиционера) |
| F3 | 5A | Система управления двигателем (K4J / K4M / F4R736) |
| F4 | 5A | Система управления автоматической коробкой передач, секвентальная механическая коробка передач (D4F) |
| F5 | 15A | Управление двигателем |
| F6 | 40A | Секвентальная механическая коробка передач (D4F) |
| F7 | 50A | Реле задержки выключения электродвигателя вентилятора охлаждения / реле электродвигателя вентилятора охлаждения - низкая скорость (с кондиционером) |
| F8 | 60A | Противоугонная система, переключатель света, многофункциональный модуль управления |
| F9 | 25A | Антиблокировочная система тормозов (ABS) - Bosch8.0 |
| F10 | 50A | Антиблокировочная система тормозов (ABS) - Bosch8.0 |
| F11 | 60A | Реле вспомогательной цепи зажигания, переключатель света, многофункциональный модуль управления |
| F12 | 30A | Электродвигатель вентилятора отопителя (с кондиционером) |
Реле в моторном отсеке
В блоке моторного отсека также расположены следующие реле:
- Реле электродвигателя вентилятора охлаждения (с кондиционером)
- Реле топливного насоса
- Реле основного насоса гидравлического привода (D4F, секвентальная механическая коробка передач)
- Реле электромагнитной муфты компрессора кондиционера
- Реле задержки выключения электродвигателя вентилятора охлаждения / реле электродвигателя вентилятора охлаждения - низкая скорость
- Реле стартера
- Реле управления двигателем
- Реле электродвигателя вентилятора отопителя
- Реле фонаря заднего хода (D4F, секвентальная механическая коробка передач)

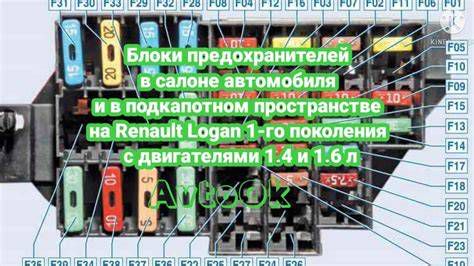

Блок предохранителей в салоне
Блок предохранителей установлен в левом торце приборной панели, в салоне, за защитной крышкой. На обратной стороне защитной крышки будет приведено актуальное описание расположения предохранителей в этом блоке. Там также могут находиться запасные предохранители.
Схема предохранителей салона
| Обозначение | Ампераж | Назначение |
|---|---|---|
| 1 | 15A | Подушки безопасности, многофункциональный модуль управления |
| 2 | 15A | Автоматическая коробка передач, диагностический разъем (DLC), приборная панель, многофункциональный блок управления, стоп-сигналы |
| 3 | 15A | Кондиционер, обогрев заднего стекла, стеклоочиститель/омыватель заднего стекла, фонари заднего хода |
| 4 | 20A | Стеклоочистители ветрового стекла - 1998/2000 |
| 5 | 10A | Антиблокировочная система тормозов (ABS) |
| 6 | 10A | Блок управления кондиционером, многофункциональный блок управления |
| 7 | 15A | Аудиосистема, прикуриватель, часы, обогрев заднего стекла |
| 8 | 15A | Звуковой сигнал |
| 9 | 10A | Левая фара - ближний свет |
| 10 | 10A | Правая фара - ближний свет |
| 11 | 10A | Правая фара - дальний свет |
| 12 | 10A | Левая фара - дальний свет |
| 13 | 20A | Фары - ближний свет (сдвоенные фары) |
| 14 | 5A | Дневные ходовые огни - 1998/2000 |
| 15 | Запасной | - |
| 16 | Запасной | - |
| 17 | 10A | Обогреваемые зеркала дверей |
| 18 | 20A | Противотуманные фары |
| 19 | Запасной-1998 | - |
| 20 | Запасной | - |
| 21 | 5A | Диагностический разъем (DLC), приборная панель (2000), многофункциональный блок управления |
| 22 | 15A | Указатели поворота / аварийная световая сигнализация |
| 23 | 15A | Задние противотуманные фары |
| 24 | Запасной | - |
| 25 | Запасной | - |
| 26 | 10A | Подсветка приборной панели, передние / задние (левые) |
| 27 | 10A | Подсветка приборной панели, правые габаритные / передние фонари |
| 28 | 2A | Иммобилайзер |
| 29 | 20A | Аудиосистема, часы, электропривод зеркал дверей, внутреннее освещение |
| 30 | 30A | Обогрев заднего стекла |
| 31 | 20A | Центральный замок |
| 32 | 30A | Электрические стеклоподъемники |
| 33 | 20A | Омыватели фар |
| 34 | 30A | Отопитель / кондиционер-1999 |
| 35 | 20A | Обогреваемые сиденья |
| 36 | 30A | Электрические стеклоподъемники |
| 37 | 20A | Люк |
| 38 | Запасной-1998 | - |
| 39 | Запасной | - |
Важно: предохранитель под номером 7 с амперажем 15A отвечает за работу прикуривателя.
Реле в салоне
Элементы реле в салоне будут расположены в отдельном блоке. Ниже представлены их типы и назначения.
Тип 1
- Габаритное реле (с системой дневного освещения)
- Реле дневного освещения
- Реле противотуманной фары, правая
- Реле ближнего света (с дневным ходовым огнем)
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Многофункциональный блок управления
Тип 2
- Реле противотуманной фары
- Реле обогрева заднего стекла
- Реле указателя / реле сигнализации
- Реле закрывания электростеклоподъемников
- Реле открывания электростеклоподъемников
- 6-7: Реле боковых/задних фонарей (с дневными ходовыми огнями)
- 8: Реле ближнего света фар (с дневными ходовыми огнями)
- 9-10: Реле стеклоочистителя
- 11: Реле стеклоочистителя заднего стекла
- 12: Реле обратной связи (1999^)
- 13: Реле замка центрального замка
- 14: Реле центрального замка - разблокировка
- 15: Вспомогательное реле зажигания
- 16: Реле датчика уровня топлива (LPG) (06/00^)
- 17: Реле насоса омывателя фар (06/00^)
- 18: Многофункциональный модуль управления
