A kuplung az autó azon alkatrésze, ami a motor és a sebességváltó között helyezkedik el, legfontosabb feladata, hogy a motor által előállított energiát megfelelő mértékben továbbítsa a sebességváltók felé. A kuplung egy összetett szerkezet, többféle alkatrészből, elemből tevődik össze, melyek együttes működése vezeti át a motorban megtermelt energiát a váltóra, majd onnan a kerekekre. A kuplung lényegében főtengelykapcsolónak is nevezhető, működése során a motor alapjárata a bekapcsolt állapot, ami egy zárt helyzetet jelent.
A kuplung három részből áll: ezek a kuplung szerkezet, kuplung tárcsa és kinyomócsapágy. A kuplungelemek együttes működésének következtében tudjuk mozgásba hozni az autót. Amíg a régebbi autókban még mechanikus csatlakoztatás működött a tengelykapcsoló, vagyis a kuplung, addig a mai modern járművekben már hidraulikus tengelykapcsoló főhengerrel és munkahengerrel oldják meg ugyanezt. A hidraulikus kuplung egyre elterjedtebb megoldás a járművekben, főleg a nagyobb teljesítményűekben, mivel egyenletesebb és könnyebb működést tesz lehetővé a mechanikus, bowdenes rendszerekhez képest.
A hidraulikus kuplungrendszer felépítése és működése
Gépjárművek tengelykapcsolóinak működtetésére gyakran alkalmaznak hidraulikus szerkezeteket. Ezeknél a tengelykapcsoló pedál egy hidraulikus henger dugattyúja segítségével megnöveli az olaj nyomását, a tengelykapcsolót működtető hidraulika rendszer olajvezetékében. Az olajvezetékben megnövekedett nyomás egy, a tengelykapcsoló kinyomó karjához kapcsolódó hidraulikus munkahenger dugattyúját mozdítja el, és a kinyomó kar oldja a tengelykapcsolót.
Kuplung főhenger
A főhenger felelős a pedál lenyomásakor keletkező erő átalakításáért hidraulikus nyomássá. Amikor a kuplungpedált lenyomjuk, akkor a főhenger a munkahengerhez továbbítja a folyadékot egy csövön keresztül.
Kuplung munkahenger
Az autóknál a kuplung munkahenger egy hidraulikus alkatrész, amely a kuplung működtetéséhez szükséges. A munkahenger a hidraulikus nyomást mechanikai erővé alakítja, ami a kuplungot működteti. A munkahenger egy henger, amelyben egy dugattyú mozog. Fontos, hogy a munkahenger tömített legyen, hogy a hidraulikus folyadék ne szivárogjon, így a munkahengerben több tömítés található.

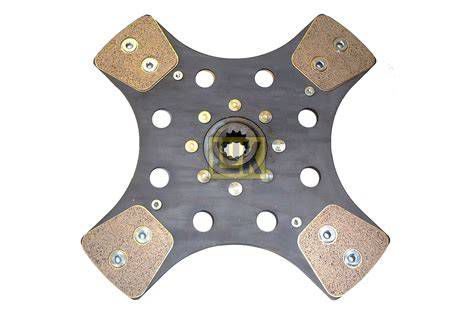

Kuplungszerkezet és kuplungtárcsa
A kuplung szerkezet a jármű motorjának lendkerekére van felszerelve. Feladata, hogy a kuplungtárcsát a lendkeréken kialakított felületre szorítsa úgy, hogy a motor maximális nyomatékának elérésekor se csússzon meg a két alkatrész egymáson. Ugyanakkor a kuplung szerkezet teszi lehetővé a motor indításakor vagy a sebességváltáskor a kuplungpedál lenyomásakor, hogy a motor és váltó között lévő összeköttetés megszakadjon. Ilyenkor a két egység fordulatszáma között különbség keletkezik.

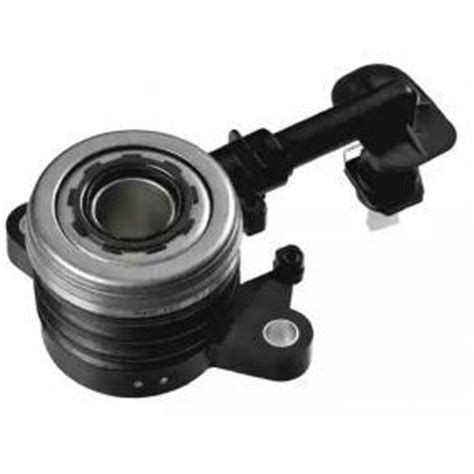

Kinyomócsapágy és hidraulikus központi kinyomócsapágy (CSC)
A kinyomócsapágy feladata, hogy a forgó kuplungszerkezetet elválassza a nem forgó munkahengertől. A hidraulikus központi kinyomócsapágyakban különböző funkciók vannak kompakt és egyszerű módon a sebességváltóra szerelendő egységbe integrálva.
Gyakori hibajelenségek és okok
Számos jele van annak, ha a kuplunggal valami gond van, ám bizonyos tünetek arra is rávilágíthatnak, hogy pontosan melyik alkatrésszel van gond. Az egyik alkatrész meghibásodása előidézheti a másik rongálódását is, ezért fontos, hogy járművünk állapotát folyamatosan figyeljük.
A hidraulikus kuplung nem emel ki
Az egyik leggyakoribb probléma, amikor a hidraulikus kuplung nem emel ki, azaz a kuplungpedál benyomásakor a motor és a sebességváltó közötti kapcsolat nem szűnik meg teljesen. Összefoglalva, ha a hidraulikus kuplung nem emel ki, annak számos oka lehet, a levegős rendszertől kezdve a hibás fő- vagy munkahengeren át a kuplungszerkezet meghibásodásáig. A pontos diagnózis és a megfelelő javítás elengedhetetlen a biztonságos és megbízható működés érdekében.
A kuplung nem megfelelő kiemelésének gyakori okai közé tartozik:
- Levegő a rendszerben: Ez az egyik leggyakoribb oka annak, ha a hidraulikus kuplung nem emel ki rendesen. A levegő a hidraulikafolyadék összenyomhatatlanságát rontja, ami csökkenti az átadott erőt.
- Alacsony hidraulikafolyadék-szint: Ha a folyadékszint nem megfelelő, a rendszer nem tudja a szükséges nyomást felépíteni.
- Hibás főhenger: A főhenger meghibásodása esetén nem alakul át megfelelően a pedálon kifejtett erő hidraulikus nyomássá.
- Hibás munkahenger: Ha a munkahenger nem működik hibátlanul, a hidraulikus nyomás nem alakul át mechanikai erővé, vagy nem teljes mértékben.
- Hibás kinyomócsapágy: A hibás kinyomócsapágy akadályozhatja a kuplungszerkezet megfelelő elválasztását.
A kuplung munkahenger meghibásodásának jelei
Bár a kuplunghibák sokfélék lehetnek, vannak olyan egyértelmű jelek, melyek kifejezetten azt jelzik a számunkra, hogy konkrétan a kuplung munkahenger hibásodott meg. De melyek a kuplung munkahenger hiba jelei?
- Csökken a munkafolyadékszint: A folyadékszint csökkenését jellemzően szivárgás okozza, ha pedig ez a helyzet, akkor a hengerek hamarabb korrodálódhatnak. A szivárgást általában nem a munkahenger meghibásodása okozza, hanem a tömítőelemek elhasználódása, viszont ha ez megtörténik, akkor a folyadékszivárgás miatt gyanakodhatunk arra, hogy a hengerek sem fognak hamarosan megfelelően működni. Ilyenkor érdemes kérni egy alapos ellenőrzést a szerelőnél, hogy megnézze a munkahengerek állapotát is. Az idővel a tömítések elkophatnak, vagy a henger belsejében szennyeződés gyűlhet fel, ami szivárgást vagy a kuplung nem megfelelő működését okozhatja.
- Nem működik megfelelően a sebességváltó: Ha a váltóval gond van, az valószínűleg a dugattyú vagy a rugó meghibásodását jelzi, de a munkahengerekre is célszerű vetni egy pillantást, mert nagy rá az esély, hogy azok sem működnek megfelelően.
- Megnő a kuplung holtjátéka: Amennyiben azt tapasztaljuk, hogy a kuplung holtjátéka nagyobb a megszokottnál, akkor már egyből gyanakodhatunk arra, hogy a kuplung munkahengerrel valami nincs rendben. Ilyenkor azonnal szerelőhöz kell vinni az autót, hogy kijavíthassák a hibát.
Hibás a kuplung fő- vagy munkahengere? Tünetek, diagnózis és javítások ismertetve!
Megcsúszó kuplung
Ha a motor és váltó között huzamosabb ideig nagy fordulatszámkülönbség van, akkor a kuplungtárcsa, a motor lendkereke és a kuplungszerkezet nyomólapja is megéghet, a nagy hő hatására deformálódhat. Ha a felfekvő felületek és kuplungtárcsa kopó rétege is megég, üvegessé válik, akkor a tengelykapcsoló nem fogja tudni a motor maximális nyomatékát átadni a váltó bemenő tengelyére. A kuplung ilyenkor megcsúszhat. A csúszó kuplungot könnyen felismerhetjük arról a jelenségről, hogy a vezetés közben a jármű motorjának fordulatszáma dinamikusan változik, azonban az autó gyorsulásán ez nem érezhető. A megcsúszó kuplung gyakran a jármű karosszériáján olyan rezgéseket, rezonanciákat kelt ami korábban nem volt jellemző a járműre. Ha ezt a jelenséget tapasztaljuk, akkor a jármű tengelykapcsolóját a lehető legrövidebb időn belül vizsgáltassuk át szervízben.
Diagnózis, javítás és karbantartás
Ha a fenti hibajeleket tapasztaljuk, nagyon fontos, hogy elvigyük az autót a szerelőhöz, és kérjünk egy alapos ellenőrzést, mert a hiba sokkal szerteágazóbb lehet, mint azt elsőre gondolnánk. Lehet, hogy elsőre úgy tűnik, hogy csak a tömítések használódtak el, de megeshet, hogy a hengereket vagy épp a kuplungtárcsát is érint a probléma. A hidraulikus kuplung javítása szakértelmet igényel.
Levegőzés és folyadékszint ellenőrzés
Az alapvető karbantartás és a kezdeti hibaelhárítás magában foglalja a következőket:
- Rendszer légtelenítése: Ez általában a légtelenítő csavar megnyitásával történik a munkahengernél, miközben a kuplungpedált pumpáljuk, hogy a levegő eltávozzon a rendszerből.
- Folyadékszint ellenőrzése és feltöltése: A folyadékszint ellenőrzése és feltöltése a megfelelő típusú hidraulikafolyadékkal (általában DOT 3 vagy DOT 4) elengedhetetlen a rendszer megfelelő működéséhez. A hidraulikaolaj szivárgásának pótlásra a hidraulika hengeren kis olajtartály van elhelyezve. Szükség esetén ennek utántöltéséről gondoskodni kell.
Javítás vagy csere?
Érdekes kérdés, hogy amikor felmerül, hogy gond van a kuplunggal, akkor azonnal cserére kell gondolni, vagy a javítás is szóba jöhet. Bár bizonyos esetekben van lehetőség a javításra, de megeshet, hogy csak a csere jelent tartós és megbízható megoldást. Amennyiben azt feltételezzük, hogy valami gond van a kuplung munkahengerrel, mindenképp érdemes megvizsgáltatni azokat, a szerelő pedig el fogja tudni dönteni, hogy javításra vagy cserére van szükség.
Általában akkor érdemes cserélni a munkahengert, ha már túlságosan korrodált, esetleg valamilyen fizikai sérül, repedés látható rajta. Ha nagyteljesítményű járművűnk van, akkor kuplungfőhenger és kuplung alsó munkahenger cseréjét érdemes egyszerre elvégezni. Gyakori, hogy csak a főhenger sérül meg, de ha ezt cseréljük, akkor az alsó munkahengert is érdemes. Mivel a két alkatrész élettartama hasonló, így sok bosszúságtól kíméljük meg magunkat, ha a cserét egyszerre végeztetjük el.
Nem feltétlen lesz szükség cserére, ha a kuplung munkahenger hiba jeleit tapasztaljuk. Létezik ugyanis kuplung munkahenger javítókészlet is, mely arra szolgál, hogy ezt az alkatrészt megjavíthassuk. A készlet tartalma függ a gyártótól, illetve a gépjármű jellemzőitől, de bármilyen márkáról is legyen szó, mindent megtalálunk benne, amely a gyors helyreállításhoz elengedhetetlen.
Bár a készletek tartalma gyártótól függően eltérő lehet, a legtöbb esetben találhatunk bennük:
- Dugattyú és visszahúzó rugó
- Tömítések
- Porvédő
- Rögzítő, leszorító gyűrű
Bár ez a készlet alkalmas a javításra, akkor járunk a legjobban, ha a kuplung munkahenger hiba jelek észlelése esetén inkább szakember segítségét kérjük, és nem mi magunk próbáljuk orvosolni a problémát.

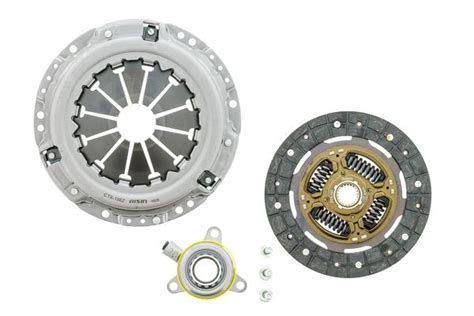

Kuplung alkatrészek cseréje
Az elhasználódott kuplung szerkezetet, kinyomócsapágyat, tárcsát egyesével is cserélhetjük, de megvásárolhatjuk készletben is. A sokáig csúszó kuplunggal használt jármű lendkereke olyan mértékben károsodhat, hogy a megégett, barázdált felület felszabályozással már nem állítható vissza gyári állapotba. Ilyenkor a lendkerék cseréje is szükségessé válik ami kellemetlen plusz kiadást jelent a jármű tulajdonosának.
Megelőző karbantartás
Természetesen sokat tehetünk azért is, hogy erre ne kerüljön sor, vagyis ne legyen szükség a kuplung munkahenger cseréjére. Ezt úgy érhetjük el, ha a hidraulikus rendszerek szükséges alapvető karbantartását elvégezzük. Érdemes a folyadék-tartály folyadékszintjét rendszeresen ellenőrizni, szükség esetén pedig elvégezni az utántöltést. Emellett kétévente érdemes cserélni az olajt, hiszen ennyi idő alatt valószínűleg elszennyeződött, de ez a lépés a korrózióvédelem szempontjából is fontos.
