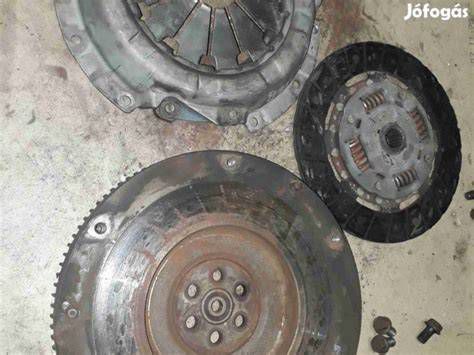

A kuplung egy összetett szerkezet, többféle alkatrészből, elemből tevődik össze, melyek együttes működése vezeti át a motorban megtermelt energiát a váltóra, majd onnan a kerekekre.
A kuplung munkahenger az autó kuplungrendszerének egyik legfontosabb eleme, amely kritikus szerepet játszik a motor energiájának átvitelében a sebességváltó felé. Ez az alkatrész lehetővé teszi a jármű zavartalan működését, és segít biztosítani, hogy a vezetési élmény kényelmes és zökkenőmentes legyen.
A Hidraulikus Kuplungrendszer Alapjai
Amíg a régebbi autókban még mechanikus csatlakoztatás működött a tengelykapcsoló, vagyis a kuplung, addig a mai modern járművekben már hidraulikus tengelykapcsoló főhengerrel és munkahengerrel oldják meg ugyanezt. A hidraulikus kuplung egyre elterjedtebb megoldás a járművekben, főleg a nagyobb teljesítményűekben, mivel egyenletesebb és könnyebb működést tesz lehetővé a mechanikus, bowdenes rendszerekhez képest.
A Kuplung Főhenger (Master Cylinder) Szerepe
A hidraulikus kuplung felső munkahenger (más néven kuplung főhenger) a hidraulikus kuplungrendszer egyik kulcsfontosságú eleme. Feladata, hogy a kuplungpedál lenyomásakor létrejövő mechanikus mozgást hidraulikus nyomássá alakítsa, amelyet a rendszer továbbít a kuplung alsó munkahengeréhez (kinyomóhengerhez).
Amikor benyomod a kuplungpedált, a főhenger dugattyúja nyomást hoz létre a hidraulikus folyadékban (általában fékfolyadék), amelyet a hidraulikus csővezeték továbbít az alsó munkahengerhez. A főhenger felelős a pedál lenyomásakor keletkező erő átalakításáért hidraulikus nyomássá.
A Kuplung Munkahenger (Slave Cylinder) Szerepe

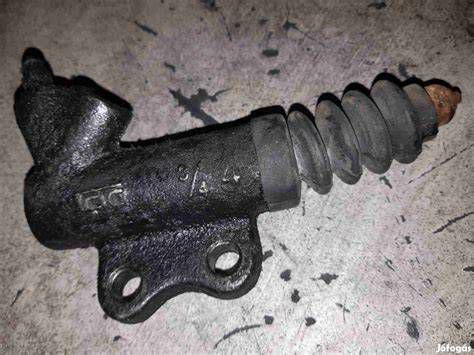

Az autóknál a kuplung munkahenger (vagy kuplung munkahenger, munkahenger) egy hidraulikus alkatrész, amely a kuplung működtetéséhez szükséges. Henger és dugattyú: A munkahenger egy henger, amelyben egy dugattyú mozog. Tömítések és csatlakozások: Fontos, hogy a munkahenger tömített legyen, hogy a hidraulikus folyadék ne szivárogjon, így a munkahengerben több tömítés található.
A kuplung munkahenger feladata a tengelykapcsoló működtetése. A kuplungpedál lenyomásakor a dugattyú nyomás alá helyezi a hidraulikarendszert, amely elmozdítja a henger tengelyét. A hidraulika folyadék a nyomás hatására a váltóműre szerelt kuplung munkahenger tengelyét elmozdítja. Az alsó henger ezt a nyomást mechanikus mozgássá alakítja, és kinyomja a kuplungszerkezetet, amely megszakítja a kapcsolatot a motor és a sebességváltó között, lehetővé téve a sebességváltást.
Az elmozdulás a tengelykapcsoló kinyomóvillájával van összeköttetéseben. A kinyomóvilla a rá felszerelt kinyomócsapágy segítségével nyomja a kuplungszerkezet. A nyomás hatására a motor és váltó egymástól átmenetileg a motor beindítása vagy a sebességváltás időtartamára függetlenné válik.
A Kuplung Munkahengerek Típusai
A kuplung munkahengernek két fő típusa létezik: a hidraulikus és a pneumatikus változat. A hidraulikus munkahenger a hidraulikafolyadék nyomását alakítja át mechanikai mozgássá, míg a pneumatikus típus sűrített levegőt használ ugyanerre a célra. Mindkét típusnak megvannak a maga előnyei és hátrányai. A hidraulikus rendszerek általában simább és pontosabb működést biztosítanak, míg a pneumatikus rendszerek tisztább és biztonságosabb működést biztosítanak.
How a Fluid coupling works
Gyakori Hibajelek és Diagnózis
Meghibásodása súlyos problémákat okozhat az autó vezethetőségében, és akár a teljes kuplungrendszer működésképtelenné válásához is vezethet, ami jelentős javítási költségeket vonhat maga után. A kuplung munkahenger hibás működésének számos jele lehet. Számos jele van annak, ha a kuplunggal valami gond van, ám bizonyos tünetek arra is rávilágíthatnak, hogy pontosan melyik alkatrésszel van gond.
A kuplung munkahenger hiba jelei is meglehetősen egyértelműek, tehát ha ezeket tapasztaljuk, tudhatjuk, hogy ezzel az alkatrésszel van gond. Bár a kuplunghibák sokfélék lehetnek, vannak olyan egyértelmű jelek, melyek kifejezetten azt jelzik a számunkra, hogy konkrétan a kuplung munkahenger hibásodott meg.
De melyek a kuplung munkahenger hiba jelei?
- Csökken a munkafolyadékszint: A folyadékszint csökkenését jellemzően szivárgás okozza, ha pedig ez a helyzet, akkor a hengerek hamarabb korrodálódhatnak. A kuplung munkahenger hibájára utalhat, ha csökken a kuplung működtetésére használt hidraulika folyadék vagy a fékfolyadék szintje. Fontos tudni, hogy leggyakrabban a kuplung munkahenger szivárgás miatt romlik el.
- Nem működik megfelelően a sebességváltó: Ha a váltóval gond van, az valószínűleg a dugattyú vagy a rugó meghibásodását jelzi, de a munkahengerekre is célszerű vetni egy pillantást, mert nagy rá az esély, hogy azok sem működnek megfelelően.
- Megnő a kuplung holtjátéka: Amennyiben azt tapasztaljuk, hogy a kuplung holtjátéka nagyobb a megszokottnál, akkor már egyből gyanakodhatunk arra, hogy a kuplung munkahengerrel valami nincs rendben.
- A pedál lágynak érződik, vagy a padlón marad: Ha a főhenger meghibásodik (pl. szivárgás, tömítetlenség vagy légbuborékok a rendszerben), a kuplung nem old ki rendesen, a pedál lágynak érződik, vagy akár a padlón marad.
A szivárgást általában nem a munkahenger meghibásodása okozza, hanem a tömítőelemek elhasználódása, viszont ha ez megtörténik, akkor a folyadékszivárgás miatt gyanakodhatunk arra, hogy a hengerek sem fognak hamarosan megfelelően működni. Az egyik leggyakoribb probléma, amikor a hidraulikus kuplung nem emel ki, azaz a kuplungpedál benyomásakor a motor és a sebességváltó közötti kapcsolat nem szűnik meg teljesen.
Ha a kuplung főhenger, vagy a munkahenger tönkremegy, elfolyik az olaj belőle, vagy levegős lesz a rendszer, vagy a pedál egyszerűen lent marad benyomás után, akkor szükségessé válik a munkahengerek cseréje.
Karbantartás és Megelőzés
A kuplung munkahenger megfelelő karbantartása és szükség esetén történő cseréje elengedhetetlen a jármű biztonságos és hatékony működése érdekében. A rendszeres ellenőrzés segíthet a problémák korai felismerésében. Ezek az intézkedések segíthetnek elkerülni a komolyabb meghibásodásokat és a költséges javításokat.
A kuplung munkahenger megfelelő karbantartása révén biztosítható, hogy a jármű biztonságosan és hatékonyan működjön, így hosszú távon is megbízható társunk marad a közlekedésben. Természetesen sokat tehetünk azért is, hogy erre ne kerüljön sor, vagyis ne legyen szükség a kuplung munkahenger cseréjére. Ezt úgy érhetjük el, ha a hidraulikus rendszerek szükséges alapvető karbantartását elvégezzük.
Érdemes a folyadék-tartály folyadékszintjét rendszeresen ellenőrizni, szükség esetén pedig elvégezni az utántöltést. Emellett kétévente érdemes cserélni az olajt, hiszen ennyi idő alatt valószínűleg elszennyeződött, de ez a lépés a korrózióvédelem szempontjából is fontos. A fékfolyadék, ugyanis erősen higroszkópos, ami azt jelenti, hogy magába szívja a vizet, pl a levegőbök és a víz a munkahenger belsejében rozsdásodást okozhat, ami tömítetlenséget eredményezhet, mivel a gumitömítéseket kikezdi a rozsdás felület és elkopnak. A másik gond a koszolódás.
A karbantartás során nemcsak a kuplung munkahenger állapotára érdemes figyelni, hanem a kapcsolódó alkatrészek, például a kuplungpedál és a kuplungtárcsa állapotára is. A jól működő kuplung munkahenger kulcsfontosságú a jármű megfelelő működése szempontjából. A rendszeres karbantartás, a megfelelő típusú alkatrész kiválasztása és a szükség esetén időben történő csere mind hozzájárulnak ahhoz, hogy elkerüljük a komolyabb meghibásodásokat és a költséges javításokat.
Javítás vagy Csere? Lehetőségek és Gyakorlati Tanácsok
De melyek is ezek a jelek, és minden esetben a csere lesz a megoldás, vagy javítás is szóba jöhet? Ha kuplung munkahenger hiba jeleit tapasztaljuk, mindenképp cserére van szükség? Bár bizonyos esetekben van lehetőség a javításra, de megeshet, hogy csak a csere jelent tartós és megbízható megoldást.
Amennyiben azt feltételezzük, hogy valami gond van a kuplung munkahengerrel, mindenképp érdemes megvizsgáltatni azokat, a szerelő pedig el fogja tudni dönteni, hogy javításra vagy cserére van szükség. Általában akkor érdemes cserélni a munkahengert, ha már túlságosan korrodált, esetleg valamilyen fizikai sérül, repedés látható rajta. A felújítás csakis akkor lesz sikeres, ha a munkahenger fémháza jó állapotban van és nem kezdte ki a rozsda a belsejét.
Ha nagyteljesítményű járművűnk van, akkor kuplungfőhenger és kuplung alsó munkahenger cseréjét érdemes egyszerre elvégezni. Gyakori, hogy csak a főhenger sérül meg, de ha ezt cseréljük, akkor az alsó munkahengert is érdemes. Mivel a két alkatrész élettartama hasonló, így sok bosszúságtól kíméljük meg magunkat, ha a cserét egyszerre végeztetjük el.
De nem feltétlen lesz szükség cserére, ha a kuplung munkahenger hiba jeleit tapasztaljuk. Létezik ugyanis kuplung munkahenger javítókészlet is, mely arra szolgál, hogy ezt az alkatrészt megjavíthassuk. A készlet tartalma függ a gyártótól, illetve a gépjármű jellemzőitől, de bármilyen márkáról is legyen szó, mindent megtalálunk benne, amely a gyors helyreállításhoz elengedhetetlen. Bár a készletek tartalma gyártótól függően eltérő lehet, a legtöbb esetben találhatunk bennük dugattyú és visszahúzó rugót, tömítéseket, porvédőt, valamint rögzítő, leszorító gyűrűt is. Felújítókészletből a Seinsa elég jó márkának számít, így én is ezt választottam, de a spanyol Autofren is jó választás.
A szivárgás helyének lokalizálása után a lehető legrövidebb időn belül célszerű a meghibásodott alkatrész felújítását kuplung munkahenger javító készlettel vagy a hibás alkatrész cseréjével elvégezni.
A Kuplunghenger Felújításának Lépései
Előkészületek és Szerszámok
Ha megvan a felújítókészlet és az elszántság, ne felejtsünk el új fékfolyadékot sem venni, mert lehet, hogy az, ami hat éve a garázs sarkában porosodik, már nem igazán lesz jó. Fékcsőkulcs nélkül pedig hozzá se kezdjünk a javításhoz. A fő és a munkahengert összekötő fém "fék"csövet csakis ezzel lehet szakszerűen leszedni. Próbálkozhatunk mindenféle villáskulccsal, meg fogóval, a vége úgyis az lesz, hogy elnyalja a csavar fejét és aztán vehetünk új fémcsövet is. Persze mindez pont hétvégén fog történni, hogy az összes bolt zárva legyen és ne tudjuk befejezni a szerelést.
Leszerelés és Szétszerelés
Már a motorháztető felnyitásakor érdemes befújni a csavarokat csavarlazítóval és nem csak a fémcső csavarjait, hanem a munkahengereket tartó csavarokat is. Én először mindíg a fém hidraulikacsövek anyáit próbálom meg lelazítani, mert ha az nem jön le, akkor a szerelést úgy sem tudjuk folytatni. Ehhez a már fent említett fékcsőkulcsot kell használni.
A fékcsőkulccsal lazítsuk meg a fém hidraulikacső anyáit, de ne teljesen, csak épphogy megindúljon a menet. Ha ez megvan, akkor folytathatjuk a lebontást, de elöbb engedjük le a fékfolyadékot a hengerekből. A fékcsőkulccsal nyissuk meg a légtelenítő csavart, majd egy gumicsövet ráhúzva engedjük le az olajat. Ha kiürült a tartály, akkor lecsavarhatjuk a fémcső anyáját és kihúzhatjuk magát a csövet a főhengerből.
Főhenger leszerelése:
A főhengert két 12-es méretű anya tartja a tövénél, amiket kicsavarva, levehetjük a hengert. Készüljünk fel arra, hogy a két csavar közül az alsó eléggé elérhetetlen helyen lesz, így ide mindenképp csőkulcs ajánlott. Ezt a műszerfal alá benyúlva a kuplungpedál tövében lévő biztosítószeg eltávolítása és a csap kihúzásával tehetjük meg. (használjunk elemlámpát és fogót a munka megkönnyítésére)
Ha leszedtük az anyákat is, és sikerült kihúzni a főhengert, pucoljuk le az egészet kívülről (Brigéciol, fogkefe). A henger szétszedéséhez ki kell venni a végében lévő rugós biztosítót, ekkor kivehetjük a nyomórudat. A belső dugattyút a tömítésekkel csak a henger alján lévő csilagfejű csavar kicsavarása után vehetjük ki. A kicsavarás elött nyomjuk be kicsit a dugattyút és ezután csavarjuk ki a csavart. A csavaron egy pici gumikarika van, ennek ellenőrizzük le az épségét, ha sérült, akkor ki kell cserélni. Jegyezzük meg, hogy milyen sorrendben voltak bent a dolgok, mert majd így kell visszatenni.
Munkahenger leszerelése:
Ha az alsó munkahengert is fel akarjuk újítani, akkor azt is vegyük le. Ezt szintén két 12-es méretű csavar tartja a váltó tövében, ezeket kicsavarozva levehetjük a hengert. A kiszerelt henger belsejéből a dugattyút sűrített levegővel tudjuk kunyomni, de ha nincs kompresszorunk, akkor még a legelején érdemes ezzel kezdeni, mégpedig úgy, hogy a tartócsavarokat kicsavarva, de a hidraulika csövet rajtahagyva a kuplung pedált addig kell nyomkodni, amíg a dugattyút ki nem nyomjuk a hengerből. Nem árt egy valamilyen tálat készenlétbe helyezni, mert itt aztán folyni fog mindenfelé a fékfolyadék. Majd kössük le a hidraulika csövet is.
Tömítéscsere és Összeszerelés
Mossunk el mindent alaposan kívülről és belülről is. Ha minden csillog és villog, nomeg száraz, akkor nekiállhatunk a tömítések cseréjének. (Közben ellenőrizzük le a henger belsejének épségét). A dugattyún egyszerre csak egy tömítést cseréljünk, mert így nem keverjük össze őket, illetve figyeljünk arra, hogy a tömítések jó irányba nézzenek. Az új gumik sokkal rugalmasabbak lesznek, mint a régi elhasználódottak, így nem kell félni attól, hogy elszakadnak, de ne rakjuk fel őket csavarhúzó segítségével, mert az megsértheti a tömítést. Csak az ujjunkkal dolgozzunk.
Az alsó munkahenger dugattyújára oldalrol kell felhelyezni a gumit, nem szemből, így könnyebben rámegy majd. A fém alkatrészeket megnedvesíthetjük kicsit fékfolyadékkal, így a gumi könnyebben rácsúszik. Ha megvagyunk a cserével, akkor egy kis fékfolyadékot öntsünk a henger belsejébe, majd a dugattyút is fékolajozzuk meg a behelyezés elött. Nyomjuk be a hengerbe a dugattyút, raja a rugóval, majd a dugattyút benyomva tartva csavarjuk vissza a biztosító csavart a henger aljába. ezzel lényegében el is készültünk.
A Rendszer Légtelenítése
A főhengert beszerelés elött, lelégteleníthetjük egy ügyes kis trükkel: A kivezető csőcsonkba helyezzünk be egy megfelelő méretű gumicsövet, aminek a végét körbetekerhetjük szigetelőszalaggal a jobb tömítés érdekében. A gumicső másik felét dugjuk bele a fékfolyadék tartályba, majd a tartályt töltsük fel fékfolyadékkal. Ezután a főhengert satuba fogva, a dugattyúját nyomkodva szépen kilégteleníthetjük a hengert. Ezzel a kocsin való légtelenítős mókát egyszerüsíthetjük le.
A főhengert csavarozzuk vissza a helyére, majd kössük rá a pedálra. Ezután jöhet az előlégtelenítés: A gumicsövet dugjuk a kivezető csonkba, a cső másik felét dugjuk a tartályba és öntsünk bele fékfolyadékot. A pedált nyomkodva láthatjuk, amint a csőben egyre kevesebb a légbuborék. Ha már csak a tiszta fékfolyadék áramlik, akkor vegyük ki a gumicsövet és kössük vissza a fém hidraulikacsövet.
Ha minden a helyén van, akkor következhet a rendszer légtelenítése. A légtelenítés lényege, hogy a rendszerbe bekerült levegőt kinyomjuk onnan. A légtelenítő csavar végére dugjunk egy gumicsövet, aminek a másik vége egy tartályba lóg, aminek az alján szintén fékfolyadék van és a cső lógjon bele. A bent ülő taposson a pedálra kb 4-5 ször, majd tartsa lent a pedált. Eközben a másik ember nyissa meg a légtelenítő csavart pár másodpercre, majd zárja el. Ezután a pedált szépen lassan engedjük fel, majd újabb pumpálás következik, a végén lenttartott pedállal megtartva. Majd ismét nyissuk meg a légtelenítő csasvart és zárjuk el. Ezt addig kell ismételgetni, amíg a csövön levegő helyett már csak a tiszta folyadék távozik.
Fontos megjegyezni, hogy bár ez a készlet alkalmas a javításra, akkor járunk a legjobban, ha a kuplung munkahenger hiba jelek észlelése esetén inkább szakember segítségét kérjük, és nem mi magunk próbáljuk orvosolni a problémát. A hidraulikus kuplung javítása szakértelmet igényel. Összefoglalva, ha a hidraulikus kuplung nem emel ki, annak számos oka lehet, a levegős rendszertől kezdve a hibás fő- vagy munkahengeren át a kuplungszerkezet meghibásodásáig. A pontos diagnózis és a megfelelő javítás elengedhetetlen a biztonságos és megbízható működés érdekében.
Egy konkrét eset: Megnéztük és a kuplungpedálja minden ellenállás nélkül benyomható volt, fékfolyadék alig volt a tartályban és az is fekete volt. A főhenger nem a munkahenger felé nyomta az olajat, hanem vissza a tartályba. A bejárati ajtó elé érve megvilágosodtam. Nem a kevés olaj volt a gond a legelején, hanem a főhenger nyomásszabályozó szelepe. Ez a szelep zár, ha benyomjuk a pedált, de kinyit, ha felengedjük, így lehetővé teszi új fékolaj beáramlását a folyadéktartályból. Ez a szelep a dugattyú végén van a rugó tövében. Másnap vettünk egy bontott munkahengert és azt kipucolva és felújítva a kuplung ismét jól működik.
