A járműdiagnosztika ma már sok autótulajdonos számára elérhetővé vált, köszönhetően az olyan eszközöknek, mint a KKL OBD2 USB diagnosztikai interfész. Ez a professzionális eszköz különösen alkalmas a VAG (Volkswagen, Audi, Seat, Skoda) csoport, valamint a FIAT ECU Scan szoftverrel történő diagnosztikára.
Főbb jellemzők és a 4 állású kapcsoló
Az interfész egy 4 állású kapcsolóval rendelkezik, amely hozzáférést biztosít a különböző ECU-khez (elektronikus vezérlőegységekhez) a járműben. Ez a kapcsoló lehetővé teszi, hogy célzottan diagnosztizáljunk specifikus rendszereket.

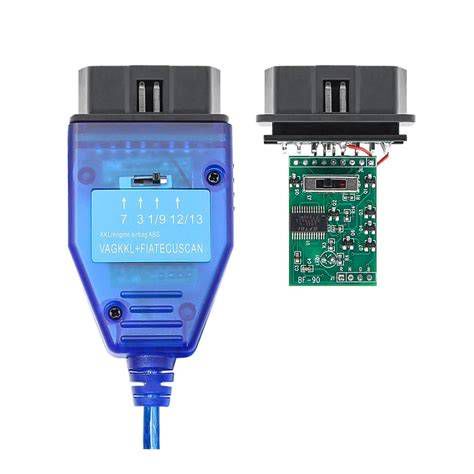

A kábel egy 4 állású kapcsolót tartalmaz a különböző ECU-k eléréséhez:
- Position 1 = engine ECU (read / clear engine failure)
- Position 2 = airbag ECU (read/remove airbag failure)
- Position 3 ECU = ABS (read / erase fault code)
- Position 4 = ESP ECU (read / clear fixed fault)
Ez a kialakítás különösen rugalmassá teszi az eszközt a hibakeresés során.
Teljes körű diagnosztikai képességek
Ez az interfész teljes körű diagnosztikára, azaz élő adatok megjelenítésére, különböző tesztekre, aktiválásokra is alkalmas! Ezzel az interfésszel olvasni és törölni tudod a hibakódokat. A KKL OBD2 eszköz a hibakód olvasáson és törlésen túlmenően számos más funkciót is támogat, amelyek lehetővé teszik a járműrendszerek mélyreható vizsgálatát és beállítását.
Mire használható?
- Hibakód olvasásra - törlésre
- Élő adatok (mért adatok) megjelenítésére, rögzítésére.
- Különböző modulok aktiválására, illesztésére. (pl.: immobiliser, kulcs)
- Vezérlőegységek tanítására
- Különböző funkciók programozására.
Miért teljes körű? Motorvezérlés, ABS, légzsák, váltó, komfortelektronika, klímavezérlés, stb... modulokban is használható minden funkció.
Hogyan teszteljük az autónkat OBD rendszerrel - 4. rész
Kompatibilitás és támogatott járművek
Az interfész különösen jól használható a VAG csoport járműveivel, valamint kompatibilis a Fiat ECU Scan szoftverrel.
Támogatott autók:
Körülbelül 1980-as évjárattól körülbelül 2005-ös évjáratig majdnem* minden Volkswagen, Audi, Seat, Skoda típus. kb. 1980-as évjárattól kb. 2005-ös évjáratig működik minden VW,AUDI,SEAT,SKODA gépjárművekkel.
VOLKSWAGEN Kompatibilis : Beetle / Bora / Caddy / Corrado / Golf MK2 / Golf MK3 / Golf MK4 / Jetta MK3 / Jetta MK4/ Lupo / Passat MK3 / Passat MK4 / Polo MK3 / Polo MK4 / Touran / -ouareg / Transporter T3 / Transporter T4 / Transporter T5.
Diagnosztizájl VW AUDI SEAT SKODA gépjárműveken motor, ABS, légzsák, automata váltó hibákat.
Operációs rendszerek és chip minőség
Suitable for Windows XP, 98, ME, 98, Vista Windows 7 drivers. Az eszköz minőségét a jó FTDI FT232RL Chip biztosítja (FT232RQ and FT232RL chips are shipped randomly).
Műszaki adatok
Az alábbi táblázat összefoglalja az interfész főbb műszaki jellemzőit:
| Jellemző | Adat |
|---|---|
| Kábel hossza | 1,5 m |
| Kábel csatlakozók | OBDII szabványos csatlakozó, USB interfész |
| Szín | Kék |
| Interfész súlya | 90g |
| Interface mérete | 8,8 x 4,5 x 2 cm |
| LED visszajelző | Van |
Támogatott protokollok:
- Kettős K-vonal
- K-vonal
- L-vonal
- ISO/KWP
- KWP 1281
- ISO-9141
Használati útmutató
Az eszköz használata egyszerű és nem igényel szakemberi segítséget a hibakódok kiolvasásához és törléséhez.
- Connect the plug cable to the computer / laptop
- Install the cable driver (available on the CD)
- Make any additional set of diagnostic software
- For the diagnosis of VAG set the switch on the ECU
- The OBD connector cable plug and connected with the car
Miután megkaptad az interfészt és a lemezt, már csak telepítened kell és azonnal használható, nincs szükséged semmi egyébre!
