A motor szerelésekor sok csavart kell meghúzni - de a hengerfej csavarjai egészen más kategóriába tartoznak. A hengerfej az egyik legfontosabb alkatrésze a belső égésű motoroknak, ezért meghibásodása súlyos következményekkel járhat az autó teljesítményére, fogyasztására és hosszú távú működésére. A hengerfej felelős a hengertér lezárásáért, a szelepek működéséért, valamint a hűtőfolyadék és az olaj megfelelő áramlásáért. A hengerfej meghúzási nyomatékának betartása tehát nem formaiság, hanem létfontosságú művelet.
A Helytelen Meghúzás Közvetlen Következményei
Ha a csavarokat nem a gyári előírás szerint húzzuk meg, az azonnal problémát okozhat. A motorhiba egyik legköltségesebb oka gyakran nem a technológia, hanem a figyelmetlenség.
A túl laza csavarok veszélyei
Ha túl lazák, akkor a tömítés nem tud megfelelően zárni, és szivárogni kezd az olaj vagy a hűtőfolyadék. Ha túl laza a csavar, a tömítés nem zár megfelelően, így a hűtőfolyadék vagy az égéstérből származó gázok kiszivárognak. Ez kezdetben csak enyhe melegedésként vagy apró olajfoltként jelentkezhet, de később komoly hengerfej-tömítés hibát okozhat.
A túlhúzás súlyos következményei
Ha túl szorosak, az anyag feszültsége megrepesztheti magát a fejet, vagy tönkreteheti a csavarmenetet. A másik véglet, a túlhúzás, legalább ekkora baj. A hengerfej feszültsége ilyenkor nő, és megrepedhet az öntvény. Nem ritka az sem, hogy egy túlhúzott csavar kitépi a menetet a blokkban, így még az is előfordulhat, hogy az egész motort szét kell szedni és újrafúratni.
A csavarok anyagtulajdonságainak fontossága
A „bármilyen csavar jó, csak a menete, hossza és esetleg a szilárdsági osztálya stimmeljen, mert én nyomatékkulccsal húzom” - hozzáállás ma már motorgyilkos lehet. Egy 10.9-es M10-es csavar átmérője, ha a nyúlás következtében valahol 0,3 mm-rel kisebb lesz, terhelhetősége 10-15%-kal csökken. Ez is rávilágít, miért kritikus a csavarok megfelelő állapotának és típusának ellenőrzése, és miért elengedhetetlen a gyári előírások pontos betartása.
A Szakszerű Hengerfej Csavar Meghúzás Titkai
A hengerfej meghúzása nem csupán egy mozdulat - hanem egy precíziós művelet, amit szigorú sorrendben és pontos értékekkel kell elvégezni. Ez a fajta precizitás az, ami megkülönbözteti a hozzáértő szervizt a barkácsolástól.
A precíz folyamat lépései és alapvető szabályok
- A szakember első dolga, hogy ellenőrizze a gyártó által megadott nyomatékértékeket és meghúzási sorrendet.
- A folyamat során nyomatékkulcsot használnak, ami garantálja, hogy minden egyes csavar pontosan a meghatározott erővel legyen meghúzva.
- A csavarokat több lépésben, fokozatosan húzzák meg - először enyhébb értékre, majd végső nyomatékra.

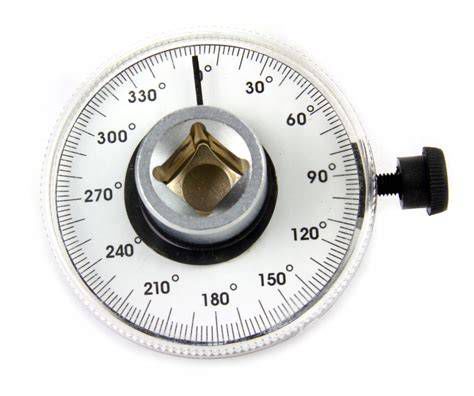

- Gyakran alkalmaznak szögmérőt is, amellyel nemcsak az erőt, hanem a csavar elfordulásának mértékét is ellenőrzik.
Fontos megjegyezni, hogy beszerelés előtt megolajozandó a menet és az alátét, a csavarfej környezete, de a hengerfejtömítést nem szabad semmiféle kenőanyaggal kezelni, és szigorúan be kell tartani a meghúzási sorrendet.
Azt is meg kell tanulnunk, hogy adott motortípus az ő saját hengerfejcsavarját igényli, a nyomatékkulcsnál nem az a lényeg, hogy van, hanem, hogy kalibrált-e, valamint ismerni kell, és be kell tartani a meghúzási technológiát.
A modern meghúzási technikák és a csavarok ellenőrzése
Végezetül ma már azt is tudjuk, hogy kombinált meghúzási technikát kell alkalmazni - nyomatékra, majd „szögre” húzunk, mindezt több lépcsőben, és lassan (kb. 2 fok/másodperc). Emellett a csavarok hosszát is meg kell mérnünk, hogy megállapítsuk, visszaszerelhető-e, vagy a gyár egyáltalában nem engedi a másodszori felhasználást.
A Hengerfej Csavarok Fejlődéstörténete és a Modern Motorok Kihívásai
A motortechnikában a kritikus csavarkötések sorában, messze az első helyen a hengerfejcsavarok állnak, de a hajtórúd- és a fekvőcsapágyfedél-csavarok sem átlagos esetek. „Nagyot változott a motortechnika” - közhely a csavarkötésekre is igaz. Egymásnak szinte a végletekig ellentmondó követelmények, műszaki „együttállások” jelentek meg.
Növekvő égési csúcsnyomás
Kezdjük az égéstéri gáz csúcsnyomással. A Zsiguli-korszakban még átlagosan 80 bar volt az égési csúcsnyomás. Nagy haszongépjármű-dízelmotoroknál pedig, az akkor határesetnek számító 130 bar. Ma a legkisebb dízelmotorokban is 150-170 bar a hétköznapi érték, és a szakirodalom szerint az eljövendő motorok a 220 bart ostromolják.
| Motor típusa | Égési csúcsnyomás (bar) |
|---|---|
| Zsiguli-korszak (átlag) | 80 |
| Nagy haszongépjármű dízel (akkori határeset) | 130 |
| Mai legkisebb dízelmotorok | 150-170 |
| Eljövendő motorok (szakirodalom szerint) | ~220 |
Fontos megjegyezni, hogy jaj annak a motornak, ahol a tuning csúcsnyomásnöveléssel jár együtt, és más intézkedés nem történik a megnövekedett terhelés kezelésére.
Könnyűfém motorblokkok és a csavarerő
Mindehhez könnyűfém hengerfej vagy teljesen könnyűfém motor társul, mely két járulékos nehézséget is magával hoz. Az egyik, ezen anyagok nagy hőtágulása, mely üzemmeleg esetben rendkívül nagy csavarerő-növekményt eredményez (a hengerfej jobban tágul, mint a hengerfejcsavar). A másik probléma az, hogy a könnyűfém blokkban a menet teherbíró képessége nagyon is véges, tehát ez is behatárolja az erőt. A mai könnyűfém motorok - alig vannak falvastagságok - hengerhüvely-deformációra nagyon érzékenyek, tehát nem lehet a tervezett értéknél nagyobb erővel meghúzni a csavarokat, mert ezzel például olajfogyasztást viszünk be a motorba.
A megoldás: nagy nyúlóképességű csavarok
A konstruktőrök ma még megoldják a problémákat, de rendkívül „penge módon”, határhelyzetre kiszámítottan. Ez azt jelenti, hogy a tervezett, és kísérletekkel meghatározott csavarerőt nagy pontossággal kell tudni beállítani a meghúzásnál, és a hőterhelés növekedésével (könnyűfém motor) sem nőhet jelentősen a csavarerő. A megoldás a csavarban van!
A csavar szakítódiagramja: rugalmas és képlékeny tartomány

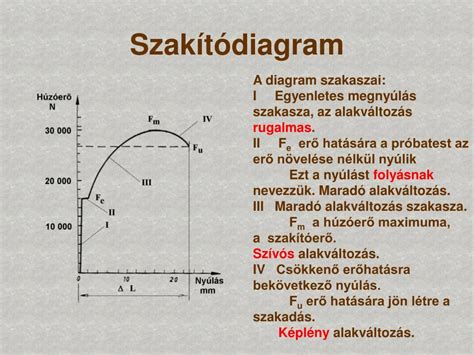

A nagy nyúlóképességű csavar szakítódiagramja két, jellegzetesen különböző szakaszra osztható: a rugalmas tartományra és a maradó képlékeny alakváltozás tartományára.
A rugalmas tartományban az erővel arányos a csavar nyúlása, a csavar itt lineáris karakterisztikájú rugóként viselkedik. Ha az erő megszűnik, a csavar visszanyeri eredeti hosszát. Klasszikusan ebben a tartományban terheljük a csavarokat. A maradó képlékeny alakváltozás tartományában nagyon lapos a karakterisztika, a csavar további erőt már alig képes felvenni, az erőnövekmény a csavar nyúlását eredményezi. Erre a szakaszra erőhatárolás jellemző. Ha ezt az erőt megszüntetjük, a csavar terheletlen hossza nagyobb lesz mint kiindulásnál, tehát a csavar megnyúlik.
Miért előnyös a képlékeny alakváltozás tartományába húzni a csavart?
Mert a tervezett erőt biztonsággal beállíthatjuk, nem lesz nagy a csavarerő szórása, nem lesz meghúzási nyomatékfüggő. A feltétel csupán annyi, hogy a csavart húzzuk be a maradó képlékeny alakváltozás (lapos erőkarakterisztikájú) tartományába. Ezt biztonsággal az előírt csavarelfordítással, tehát a „szögrehúzással” érjük el. A felfektetés nyomatékkal, ún. illesztő nyomatékkal történik (60-70 Nm), ezt követi, általában több fokozatban, kis szünettel (a kristályszerkezetnek idő kell az alakváltozáshoz), a szögértékre húzás.

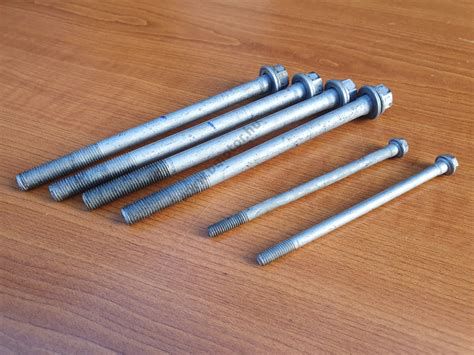

Követelmények a modern hengerfej csavarokkal szemben
A csavarral szembeni követelményeket a gyártó (motorgyártó a tömítésgyártóval együtt) határozza meg. Ma már a motorgyártó általában ezt az alkatrészcsoportot kompletten átadja a fejlesztés során a beszállítónak, oldja meg a tömítési problémát hengerfejcsavarral együtt.
Utánhúzás-mentesség és új csavartípusok
A szervizigény csökkentése és a hengerfejtömítés szempontjából általában „kihegyezett” szériamotorok megkövetelik a hengerfej utánhúzás-mentességét. Mivel a mai egy- vagy többrétegű fém hengerfejtömítések üzem közben már nem ülnek össze - mivel a csavarerő egyértelműen annyi, amennyit előírtak -, nincs szükség az utánhúzásra. Ez ma már általános követelmény és gyakorlat.
A gyártónak a csavar mechanikai tulajdonságait, nyúlóképességét, egyenletes feszültségeloszlását kell tudni beállítani. A nagy nyúlóképességű, ún. magra gyengített csavarokat régen ismerjük és alkalmazzuk. A csavargyártók a mechanikai tulajdonságok beállítása és a gyártási költségek minimalizálása okán számtalan új csavarfajtát fejlesztettek ki. Ma minden motorhoz saját csavartípust írnak elő!
Alumínium csavarok a könnyűszerkezetes motorokban
Az alumíniumcsavarok autóipari alkalmazása sokáig kutatói berkekben, a kutatóműhelyek falai között maradt. Mára megszületett a szériaérett megoldás. A kontaktkorrózió elkerülése végett elsősorban a magnézium szerkezeti egységek kötéséhez kell alkalmazni. A felhasználás ennél szélesebb körű, hiszen a könnyűépítés mindenütt megkívánja a kötőelemek tömegének a csökkentését is. Az alumíniumcsavar (Al 6056) nagyobb, mint 400 N/mm2 húzófeszültségű, melegszilárdsága 150 °C-on még névleges, de 180 °C-ig sem kritikus.
A Hengerfej Hiba Jelei: Mit Figyeljünk Meg?
Ha ez a komplex szerkezet (a hengerfej) meghibásodik, az nemcsak komoly javítási költségekkel járhat, hanem akár a teljes motor károsodását is okozhatja. A probléma korai felismerése kulcsfontosságú lehet a drága szervizelés elkerülésében. A hengerfej hiba jelei sokszor aprók és nehezen észlelhetők, mégis komoly következményekkel járhatnak, ha nem vesszük őket komolyan. Minden autótulajdonos számára fontos, hogy tisztában legyen ezekkel a jelekkel, mivel egy figyelmen kívül hagyott meghibásodás akár az út szélén történő váratlan leálláshoz is vezethet.
1. Szokatlanul sűrű, fehéres füst a kipufogóból
Az egyik legárulkodóbb jele a hengerfej meghibásodásának a kipufogóból távozó, szokatlanul sűrű és fehéres színű füst. Ha ez a jelenség meleg motorral is fennáll, sőt fokozódik, akkor nagy eséllyel hűtőfolyadék ég el az égéstérben. Ez rendszerint akkor történik, amikor a hengerfejtömítés átégett vagy a hengerfej maga repedt meg, így a hűtőrendszer és az égéstér között szivárgás alakul ki. A vízgőz formájában kiáramló füst nemcsak a motor állapotára utal, hanem annak közvetlen károsodását is jelzi. Ha ilyet tapasztalunk, azonnali szakemberi vizsgálatra van szükség, hogy elkerüljük a hűtőrendszer teljes kifogyását és a motor túlmelegedését. Fontos megfigyelni a füst színét és szagát is: a hűtőfolyadék édeskés illatú, és a kipufogó végén enyhén nedves, fehér lerakódást hagyhat.

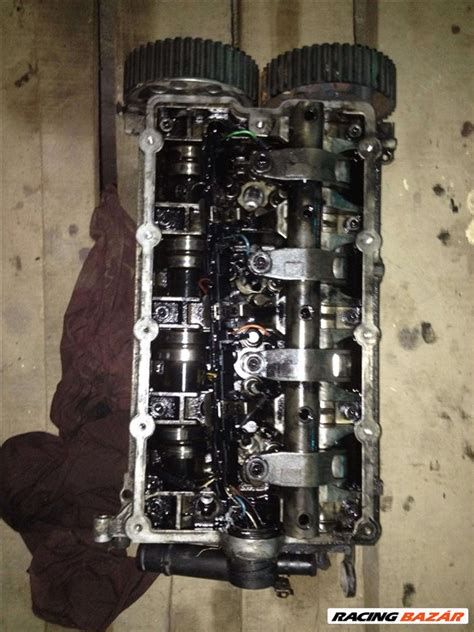

Hengerfejes vagy nem? folyadékos vizsgálat VW Passat 2.0 TDI
2. Olaj a hűtőfolyadékban
A hengerfej hibájának másik gyakori jele, ha a hűtőfolyadék rendszerében olajat találunk. Ennek egyik legkönnyebben észrevehető formája, ha a hűtőfolyadék tágulási tartályának belső falán vagy a sapka alatt barnás, iszapos, majonézszerű lerakódás figyelhető meg. Ez a jelenség arra utal, hogy a hengerfej tömítése megsérült, és a motorolaj szivárog a hűtőrendszerbe. Ez nemcsak a hűtés hatékonyságát rontja, hanem súlyos motorkárosodást is okozhat, mivel az olaj nem jut el megfelelő módon a kenési pontokhoz. Ilyen állapotban az autó használata különösen kockázatos, mivel a motor túlmelegedhet vagy teljesen leállhat.
3. Megnövekedett olajfogyasztás és kékes füst
Bár az olajfogyasztás enyhe növekedése természetes lehet egy idősebb autónál, hirtelen és szokatlanul nagy mennyiségű olajfogyasztás már figyelmeztető jel. Ha a hengerfej tömítése megsérül, az olaj az égéstérbe is bejuthat, ahol elégve jelentős veszteséget okoz. Ennek egyik következménye lehet a sűrű kékes füst is a kipufogóból, ami már önmagában is riadót fúj. A fokozott olajfogyasztás nemcsak költséges, hanem a motor súlyos belső károsodását is eredményezheti, ha nincs elegendő kenőanyag a mozgó alkatrészek között. Az olajszint rendszeres ellenőrzése kulcsfontosságú, és ha ismétlődő, szokatlan csökkenést tapasztalunk, mindenképp forduljunk szerelőhöz.
4. Motor túlmelegedése
A hengerfej hiba egyik legáltalánosabb és legveszélyesebb jele a motor túlmelegedése. Ez különösen gyakori akkor, ha a hengerfejtömítés megsérül, és a hűtőfolyadék szivárog vagy gőzként távozik az égéstérbe. Az ilyen jellegű szivárgás csökkenti a hűtőrendszer nyomását és hatékonyságát, így a motor nem tudja leadni a keletkező hőt. A műszerfalon a hőmérséklet-jelző ilyenkor gyorsan a vörös zónába ér, sőt egyes modern autók figyelmeztető jelzést is adnak. Ha ilyet tapasztalunk, a járművet azonnal meg kell állítani, és hagyni lehűlni, mielőtt megkíséreljük újraindítani. A rendszeres túlhevülés a hengerfej elvetemedéséhez vezethet, ami tovább súlyosbítja a problémát, sőt, teljes motorfelújítást is szükségessé tehet.
5. Habos, tejszerű anyag az olajbetöltő sapkán vagy a nívópálcán
Az olajbetöltő nyílás sapkáján vagy a nívópálcán jelentkező habos, tejszerű anyag a víz és az olaj keveredésére utal, ami szintén a hengerfej hibájára vezethető vissza. Ez az emulzió akkor alakul ki, ha a hengerfej vagy a tömítés nem zár megfelelően, és a hűtőfolyadék beszivárog az olajjáratokba. Ilyen esetekben a kenés hatékonysága drámaian csökken, és a motor egyes alkatrészei extrém módon kopnak. Az ilyen jeleket azonnal komolyan kell venni, és nem szabad halogatni a szervizbe való látogatást.
6. Nehéz motorindítás és kompresszióvesztés
A hengerfej hiba egyik kevésbé feltűnő, ám annál súlyosabb következménye lehet a motorindítás nehézsége. Ha a hengerfejtömítés már nem zár megfelelően, az égéstérben nem alakul ki a szükséges kompresszió, ami nélkülözhetetlen a motor beindításához. Ilyen esetben a motor hosszasan forgat, de nem indul, vagy ha mégis, akkor rángatva, egyenetlenül működik. A kompresszióvesztés mértékét speciális műszerrel lehet megállapítani, ezért ilyen gyanú esetén célszerű szakemberhez fordulni.
7. Buborékképződés a tágulási tartályban
A tágulási tartályban megfigyelhető állandó vagy intenzív buborékképződés gyakori velejárója a hengerfej hibájának. Ha az égéstérből a hengerfejtömítés hibája miatt égéstermékek - főként szén-dioxid - jutnak be a hűtőrendszerbe, akkor a hűtőfolyadék nem tudja megfelelően ellátni a feladatát. Ilyenkor a hőmérséklet-ingadozás is gyakoribb, és a motor hajlamos a túlmelegedésre. Speciális tesztekkel, például CO2 detektáló folyadékkal lehet igazolni az égéstérből érkező gázok jelenlétét a hűtőrendszerben.
8. Hűtőfolyadék-veszteség külső szivárgás nélkül
Ha azt tapasztaljuk, hogy a hűtőfolyadék rendszeresen csökken, de nem látunk külső szivárgás nyomát, akkor nagy eséllyel belső problémával állunk szemben. A hengerfej vagy a tömítés hibája miatt a folyadék bejuthat az égéstérbe, ahol elég, vagy az olajba keveredhet, ami szintén csökkenti a rendszer hatékonyságát. Fontos, hogy a hűtőfolyadék rendszeres ellenőrzésével időben észrevegyük ezt a jelenséget, mivel hosszú távon súlyos motorkárosodást okozhat. Egy egyszerű nyomásteszt is kimutathatja a rendszer zártságának hiányát, ami alapján a hiba pontosan lokalizálható.
