Ford Transit kardáncsapágy: Ismerjük meg a hajtáslánc kulcselemét

Az autó számos alkatrészből áll, amelyeknek együtt kell működniük, hogy a motor teljesítménye hatékonyan jusson el a kerekekhez. Az egyik kevésbé feltűnő, de rendkívül fontos alkatrész a kardáncsapágy. Ez a kisméretű, ám nélkülözhetetlen elem biztosítja a kardántengely sima működését, csökkenti a vibrációt, és meghosszabbítja a teljes hajtáslánc élettartamát. Bár a legtöbb sofőr soha nem találkozik vele közvetlenül, meghibásodása komoly problémákat és költséges javításokat okozhat.

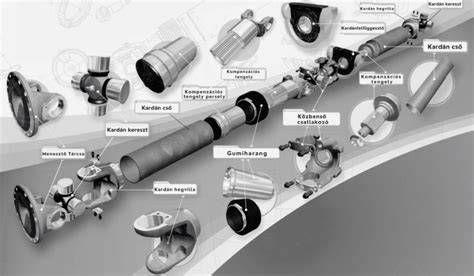

A kardántengely és a kardáncsapágy szerepe

A kardántengely egy olyan mechanikus alkatrész, amely forgatónyomatékot visz át forgó elemek között. Fontos tulajdonsága, hogy nem merev, ezért alkalmas egymással szöget bezáró elemek összekötésére is. A kardánt Európában egy olasz matematikusról, Gerolamo Cardanóról nevezték el, bár angol nyelvterületen elterjedtebb a "propeller shaft" vagy "driveshaft" elnevezés. Cardano a XVI. században élt, de a róla elnevezett tengely valószínűleg nem az ő találmánya, hiszen sokkal korábban is ismerték ezt a megoldást. Leonardo da Vinci is használta rajzain.

Régen szinte elképzelhetetlen volt autó kardántengely nélkül. Manapság azonban a legtöbb személyautó és egyre több kisteherautó is elsőkerékhajtású, így sokan talán soha nem is találkoznak kardánproblémával. Az autók, teherautók hajtásláncában két-, vagy többcsuklós megoldást alkalmaznak, a váltómű és a meghajtott tengelyek között. A régi-régi, hagyományos felállásban, ugye, a kocsi orrában van a motor, hozzácsavarozva a váltó, az autó hátuljában meg van egy merev tengelyünk, ami a kerekeket hajtja meg. Ha minden elemünk - a motor-váltó egység és a tengely is - fixen lenne rögzítve a tökéletesen merev alvázhoz, akár egyszerű tengellyel is összeköthetnénk őket. De a kocsi tengelyei rugóznak, az alváz csavarodik, a motort és a váltót rugalmas gumibakokra rögzítik, így lehetetlen megoldani, hogy mindig, minden egy síkban, egy tengelyen fusson.

A kardáncsapágy, más néven a kardántengely középcsapágya, a kardántengely rögzítésére és megtámasztására szolgál. Ez az egység egy csapágyból, gumiból készült szilentből és egy fém konzolból áll, amelyet a jármű alvázához rögzítenek. A kardántengely felfüggesztése (más néven csuklós tengely csapágyazása vagy kardántengely középcsapágya) a jármű hajtásláncának egyik kulcsfontosságú eleme. Feladata a kardántengely stabilizálása és alátámasztása, amely a nyomatékot a sebességváltótól a hátsó differenciálműhöz továbbítja. A kardánfelfüggesztés fontos szerepet tölt be az autó meghajtásában és stabilizálásában, különösen a hátsó tengelyt követő felfüggesztési rendszerben. A csapágyak a kardánfelfüggesztésben olyan alkatrészek, amelyek lehetővé teszik a kardántengelyek sima és hatékony forgását, ezáltal hozzájárulva az autó dinamikus és stabil vezetéséhez.

Ford Transit kardáncsapágy sajátosságok

A hordozót a hajtótengely Ford Transit egy fém konzol, amely csatlakoztatva van a test és csökkenti a rezgéseket, a hajtáslánc. A Ford Transit 2014 benne a gumi kerül csapágy támaszok, amelyen keresztül a tengelyre. Transit saját modelleket szerkesztett tengely támogatási átmérő 30, 35 és 45 mm kortól függően testalkata.

Szinte lehetetlen, hogy az eredeti kardántengely által gyártott Ford, mert eladott és telepített cégünk által támogatjuk QAP a legmagasabb minőséget. Elérhetőek a piacon különböző márkájú és méretű kardáncsapágyak, mint például a kardán felfüggesztő csapágy QAP, kardán felfüggesztő csapágy BSG, kardán felfüggesztő csapágy 30 mm, kardán felfüggesztő csapágy 45 mm.

A kardáncsapágy hibáinak jelei és okai

Ha a csapágy megsérül, az autó szokatlan hangokat ad ki, a vibráció az utastérbe is átterjed, és a vezetés kényelmetlenné válik. E jelek megjelenésekor a csapágyat haladéktalanul ellenőrizni és cserélni kell. A kopott vagy sérült felfüggesztés különböző tünetekkel jár, főleg elinduláskor vagy sebességváltáskor.

Gyakori hibajelek

• Furcsa zajok vagy kopogások észlelése az autó hátsó részén, különösen gázadáskor vagy gyorsuláskor.
• Zavaró zajok megjelenése vezetés közben: különféle zörgéseket, kattogásokat, zúgást, kopogó, morgó, csattogó, búgó, zümmögő hangokat hallhatunk az teherautó aljáról.
• Rezgések: Az elhasználódott kardántengelyek rezgéseket is okozhatnak. Ha érezzük, hogy a teherautó rezeg vagy rázkódik haladás közben, akkor az is utalhat a teherautó kardántengely hibájára.
• A kocsi fenéklemeze, kardánalagútja felől morgás, ropogás, daráló hang, csattogás, csattanás, esetleg síri csend. Utóbbi csak akkor utal komoly bajra, ha járó motor és valamelyik kapcsolt sebességi fokozat ellenére nem mozdul az autó.

Hibák okai

A kardánfelfüggesztő csapágy hibáinak gyakori okai közé tartozik a kopás, a sérülés vagy a túlzott terhelés. Ezek a csapágyak állandó mozgásnak vannak kitéve, különösen akkor, amikor az autó úthibákon halad vagy fordul. Ennek eredményeként idővel kopnak és elveszítik a megfelelő működésükhöz szükséges simaságot és stabilitást. Túlságosan elkopott kardántengely okoz gyorsított fogyasztása más elemek, és még vezetni szétválasztása a tengelyt a házból.

A teherautó kardántengely gyakori hibái:

• Kopás: A kardántengelyek kopásának leggyakoribb oka a hosszú távú használat és a nagy teherbírás.
• Törés: A teherautók hajtásrendszerében fellépő erős terhelés, gondatlan használat és mechanikai igénybevétel miatt előfordulhat, hogy a kardántengely törésnek indul.
• Csuklóhiba (keresztes vagy golyós): A kardántengelyek csuklói hajlamosak elhasználódni vagy meghibásodni, különösen ha nem megfelelően karbantartottak. Ezekben vannak a keresztek. Elkopik, kifordul a csésze belőle, eltörik - ha elöregszik. A villás része eltörik, kipattan belőle egy darab a feszültségtől. 6-8-10 golyós csuklók vannak általában a kardánok végeinél. Ezek biztosítják itt a hosszirányú tágulást és a kardán forgásából adódó kilengéseket is. Porvédő szerepük van, és ezek elszakadnak, kitöredeznek, ha már elöregedtek, vagy sérülés éri őket, és így nem tudják a feladatukat ellátni, így a csuklók belsejébe jut a szennyeződés és ott okoz további hibalehetőségeket.
• HARDY tárcsa: Ez egy kis fém hüvely. A hardy tárcsa csillagának a közepén egy központosító persely helyezkedik el, és ez adja a tengely központját. Ezek általában idővel megkopnak és nem tudja lötyögésmentesen biztosítani a központot.
• Középső függesztő csapágy: Ez biztosítja a kardántengely középső rögzítését az alvázhoz. Ez áll: - gumiágy, csapágy, kengyel - tartó ház. A csapágy és a gumiágy kikopik és megkeményedik, a tartóház eltörik, elreped, horpad, csavarodik. A hüvely vagy a tengely (apa-anya) része is, vagy megkopik a használat során és lötyögni kezd.

Diagnosztika és karbantartás

Amikor az autó hibajeleket mutat, fontos, hogy ne csak a nyilvánvaló tünetekkel foglalkozzunk, hanem alaposan vizsgáljuk meg azok okait. Az első és legkézenfekvőbb lépés az, hogy alaposan megvizsgáljuk a kardántengelyt. Keresse meg az esetleges sérüléseket, repedéseket vagy deformációkat.

Diagnosztikai eszközök és technikák

• Ultrahangos diagnosztika: Az ultrahangos diagnosztika egy haladó technika, mely a hanghullámokat használja az alkatrészek állapotának vizsgálatára.
• Dinamikus egyensúlyozás: Ezzel a technikával ellenőrizhetjük, hogy a kardántengely egyensúlyban van-e.

A kardáncsapágy kevés karbantartást igényel, de állapotát rendszeresen ellenőrizni kell. Ajánlott minden nagyobb szerviz során vagy olajcserékor megvizsgálni. Normál használat mellett a kardánfelfüggesztés élettartama 150 000-250 000 km. Az élettartamot befolyásolja a vezetési stílus, az útminőség, valamint a nedvesség és só hatása. Tartórúd ki kell cserélni, ha a gumi felület látható túlzott krakkolás, vagy amikor a zaj, vagy van túl nagy játék.

A kardánfelfüggesztő csapágy hibáinak elkerülése érdekében fontos az autó rendszeres karbantartása és a kopó alkatrészek időbeni cseréje. Ezenkívül a járművet mindig megfelelően kell használni és kezelni, hogy minimalizáljuk a túlzott terhelést vagy a durva vezetési körülményeket, amelyek hozzájárulhatnak az alkatrészek kopásához és meghibásodásához.

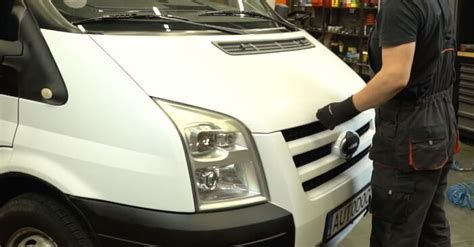

Javítás és csere

A kardánfelfüggesztő csapágy hibáinak kezelése általában szakszervizben vagy autójavító műhelyben történik. A javítási folyamat általában magában foglalja a hibás csapágyak cseréjét vagy javítását, valamint más érintett alkatrészek, például a kardántengelyek vagy a felfüggesztési rendszer ellenőrzését és szükség esetén cseréjét. A csere során a teljes kardántengelyt le kell szerelni, ezért ajánlott szervizben vagy megfelelő szerszámokkal végezni. Az új alkatrésznek az eredetivel azonos méretűnek és típusúnak kell lennie.

A keresztek szerelését többtonnás nyomás kifejtésére alkalmas présekkel végzik, a precíziós illesztésekhez egyedileg gyártott Seeger-gyűrűket készítenek egy síkköszörű segítségével, de a masszívabb, makacsabb tengelyek rögzítéséhez is speciális szerszámuk van. Az alkatrészek összehegesztése is célgépet és gyakorlatot kíván. Egy biztos: ha bármelyik kocsim kardánja elkezd rendellenesen viselkedni, mostantól inkább szakműhelyre bízom a dolgot, ha nem kell nagy munkát csinálni rajta. Egy egyszerű kereszt-csere és centrírozás nem kerül annyiba, hogy érdemes legyen kockáztatni a sima működést.

Fontos megérteni, hogy a kardánfelfüggesztő csapágy hibája komoly probléma lehet, amely hatással lehet az autó biztonságára és teljesítményére. A kardántengely felfüggesztése apró, de rendkívül fontos alkatrész, amely befolyásolja a vezetési komfortot és a hajtáslánc élettartamát. A hibás felfüggesztés rezgéseket, zajt és meghibásodást okozhat. Érdemes ezért megbízható márkájú, minőségi alkatrészbe fektetni.
